带安装孔位的矩形高扁密封环框结构

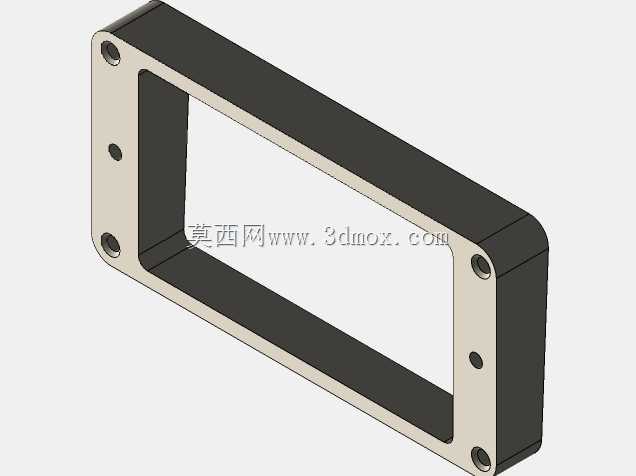

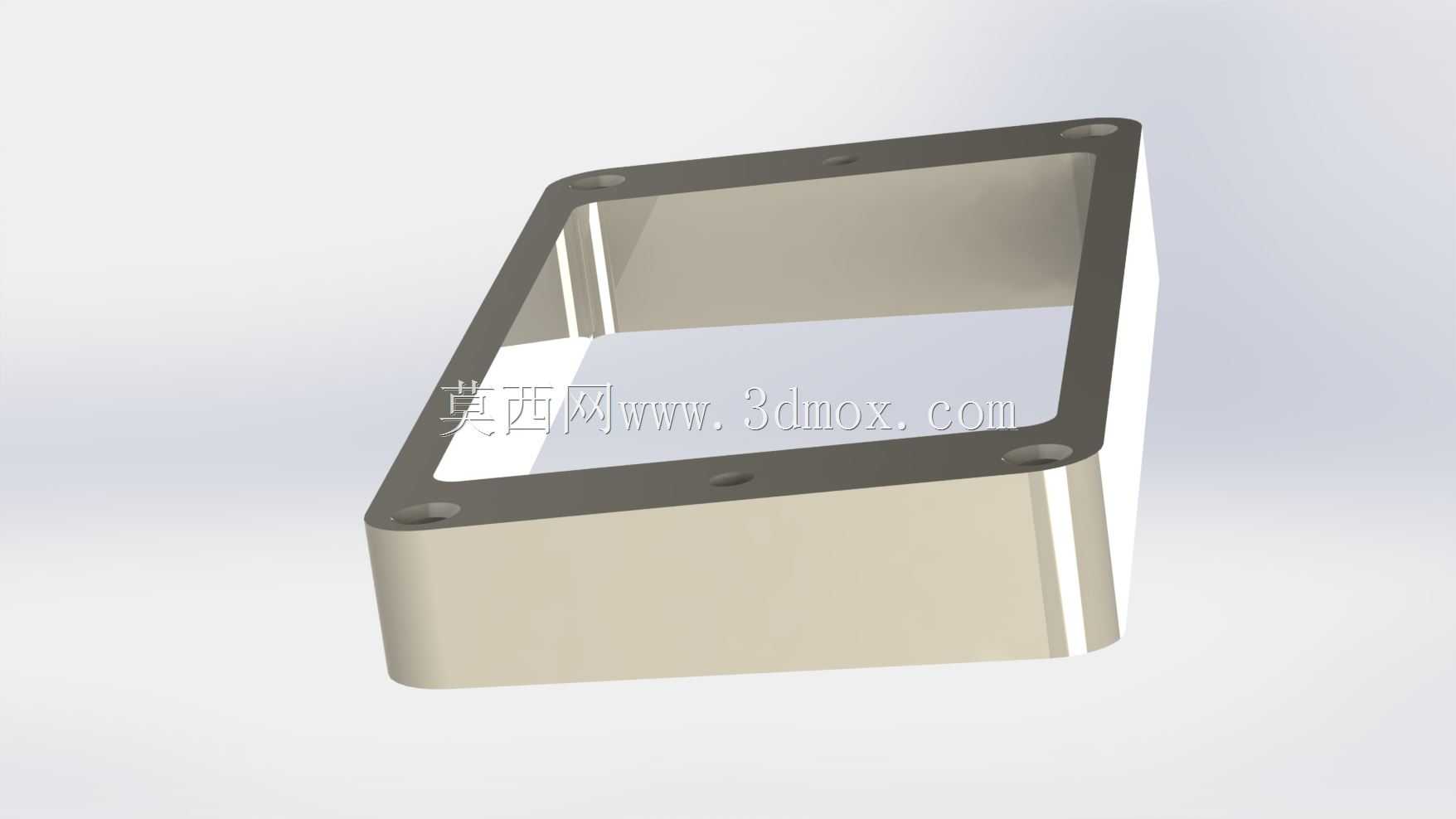

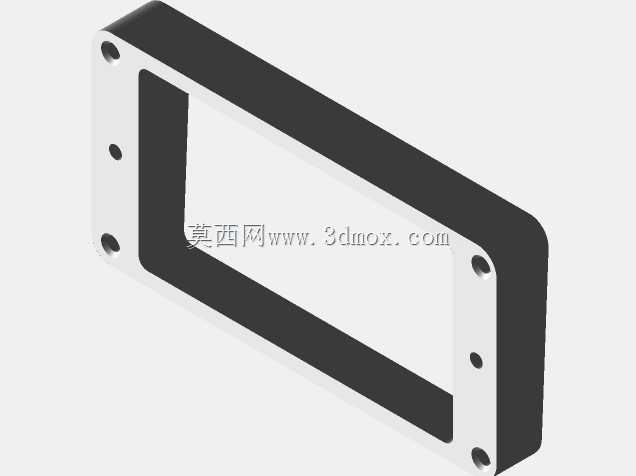

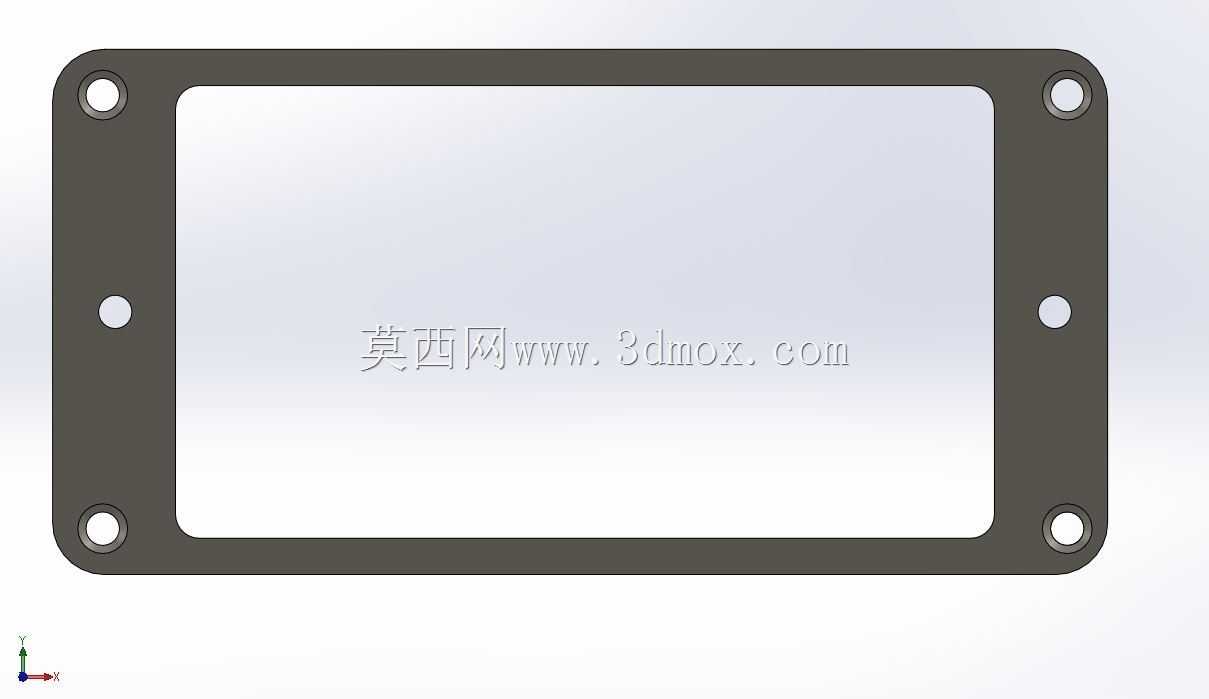

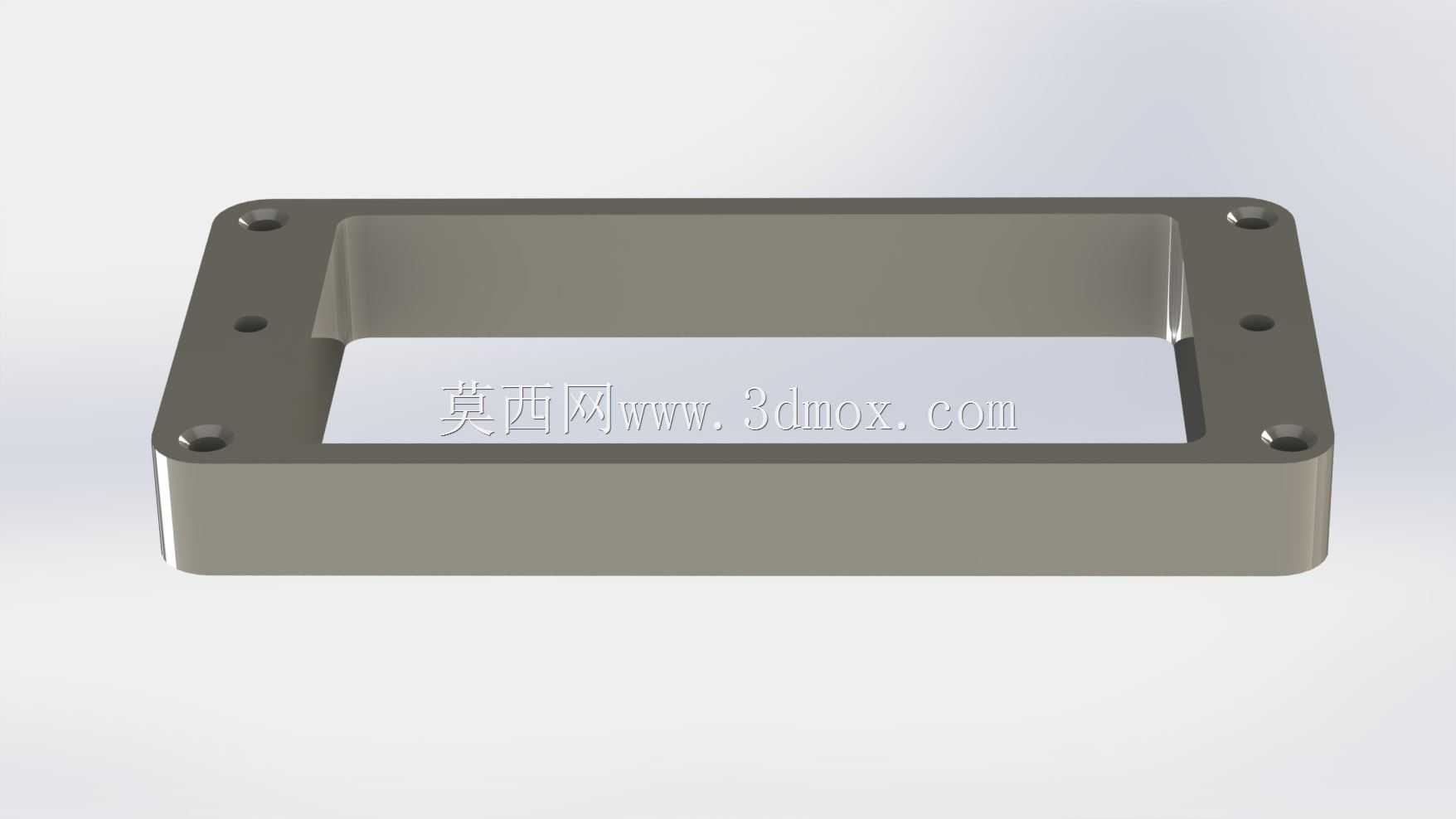

这类带法兰安装边的高扁矩形环框，在工业场景里常作为腔体类设备的密封衔接构件使用，比如小型工控设备的壳体边框、嵌入式仪器的安装压框、密封腔体的中间隔层边框都能见到这类结构的身影，它的核心作用是为上下两个配合面提供均匀的压紧支撑，同时通过自身的框型结构围出内部的容纳空间，避免内部元器件或者介质出现外露、溢散的问题。实际选型使用时，首先要确认安装边界的匹配度，法兰边上的六个沉头孔是沿矩形长边对称排布的，长边两端各布置两个孔位、短边两端各布置一个孔位，安装时需要配合对应规格的内六角螺丝锁紧，锁紧过程中要遵循对角压紧的顺序，避免单边受力过大导致框体出现翘曲变形，影响密封面的平面度。框体的内壁做了小角度的拔模斜度，这一点是考虑到如果采用注塑或者铣削加工的话，能够方便工件脱模或者走刀排屑，同时内壁与法兰面的衔接处做了圆角过渡，既可以减少应力集中的问题，也能避免清洁过程中出现卫生死角，适配食品、医药类设备的卫生级要求。建模的时候首先在前视基准面绘制矩形外轮廓与内部镂空的轮廓，标注好内外轮廓的壁厚差，先拉伸得到基础的框体胚件，之后单独绘制法兰边的轮廓，在胚件的单侧端面拉伸法兰凸缘，接着在法兰面上定位六个安装孔的中心点，先打通孔再做沉头孔的特征，最后对所有锐边做倒圆角处理，把内壁的拔模斜度特征加上，整个建模过程要注意壁厚的均匀性，避免出现壁厚突变导致后续加工或者注塑过程中出现缩痕、变形的问题。这类框型零件在实际装配时，通常会在法兰面与配合面之间加装对应尺寸的密封胶条，胶条的安装槽可以根据实际使用需求在后续改型时添加，当前版本的结构是基础款的光面法兰，适配平面密封的场景，如果是需要承压的使用场景，可以在法兰面上加工密封槽来提升密封性能。框体的高度属于扁高的范畴，既不会因为框体过高占用过多的安装空间，也不会因为高度不足导致内部容纳空间不够，能够容纳常规厚度的电路板、密封垫片或者小型的功能模块，在小型电气控制盒、桌面型检测设备的结构设计中，这类构件的复用率非常高，建模时把安装孔的位置、框体内外尺寸做成参数化的特征，后续改型只需要调整对应的尺寸参数就能快速生成不同规格的同类型构件，大幅提升结构设计的效率。
