吉他效果器用DPDT标准脚踏开关结构设计

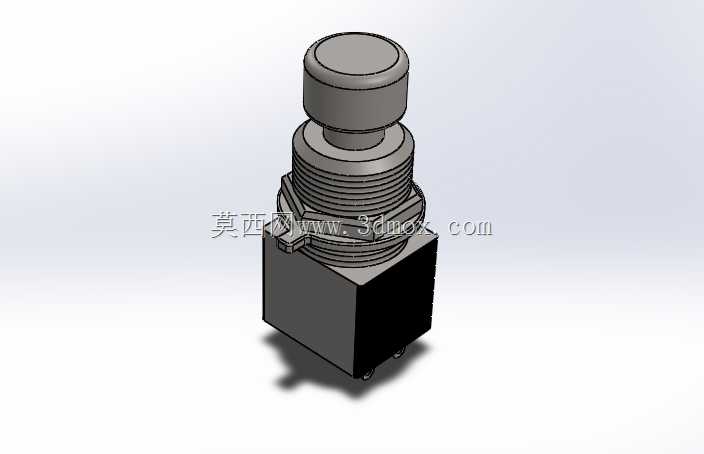

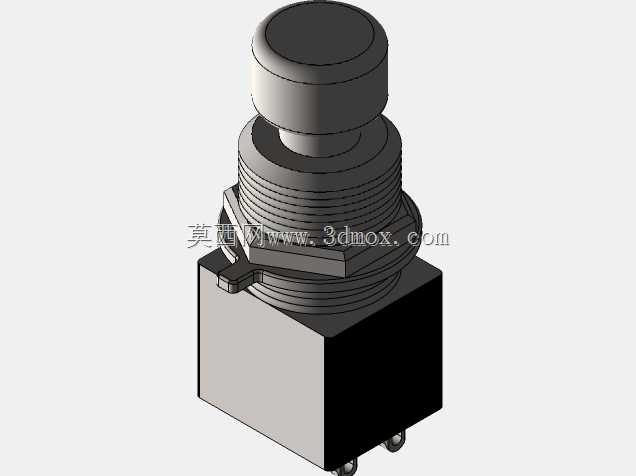

做吉他效果器改装和定制的结构设计时，最先要敲定的就是脚踏开关的安装匹配，这类DPDT结构的脚踏开关是行业内通用的标准件，几乎所有量产单块效果器、综合踏板的信号切换回路都靠它实现通路切换。日常演出场景里，乐手脚踩的力度、踩踏角度都比较随机，所以开关的结构强度、触发行程必须做冗余设计，不能出现踩偏卡滞、触发不到位的情况，毕竟现场演出里开关失效直接会导致演出中断。从结构上看，这款开关采用上部圆柱按压头、中部带锁紧螺纹的柱身、下部方形接线基座的三段式布局，中部的外螺纹是用来穿过效果器金属面板，配合锁紧螺母实现轴向固定的，设计安装孔的时候要注意，面板开孔直径要匹配螺纹外径，预留0.1-0.2mm的装配间隙，同时方形基座的侧边要做防转定位凸台对应的卡槽，避免长期踩踏导致开关跟转、扯断内部接线。建模的时候先从下部基座开始画，先拉伸出方形基体，预留好内部两组双掷触点的安装腔位置，要注意接线引脚的伸出长度和间距，要匹配通用PCB板的焊盘孔距，避免后期焊接时引脚错位。中部的螺纹段要注意牙型的选择，这类小尺寸开关用的是细牙螺纹，锁紧后防松效果更好，建模时不要画成粗牙，否则和市面上通用的锁紧螺母不匹配。上部的按压头要做圆角过渡，边缘不能有锐边，毕竟乐手演出时很多是光脚或者薄鞋底踩踏，锐边会影响踩踏触感，按压头的直径要控制在合理范围，太小的话踩踏时容易踩偏，太大又会占用过多面板空间，影响效果器上旋钮、拨档的布局。画内部结构的时候，要注意复位弹簧的线径和预压行程，弹簧预压太大的话脚感过硬，长时间演出踩踏容易疲劳，预压太小又会出现误触发，一般触发行程控制在3-5mm是比较符合行业使用习惯的。触点部分的结构要保证双路信号同步切换，不能出现两路触点通断时差过大的问题，否则切换时会出现信号断流、爆音的情况。建模完成后要做装配干涉检查，重点看按压头下压到极限位置时，内部的触片运动会不会和基座内壁发生剐蹭，螺纹段拧到底时锁紧螺母能不能完全贴紧面板，接线引脚伸出基座的长度能不能满足波峰焊的工艺要求。这类开关除了用在吉他踏板上，也可以用在小型工控设备的手动触发、音频设备的信号切换场景，只要安装尺寸匹配都可以通用，设计时只要严格遵循行业通用的安装边界尺寸，就能实现和市面上绝大多数效果器外壳的直接替换，不需要额外改孔。
