竞速型碳纤维公路自行车车架结构设计

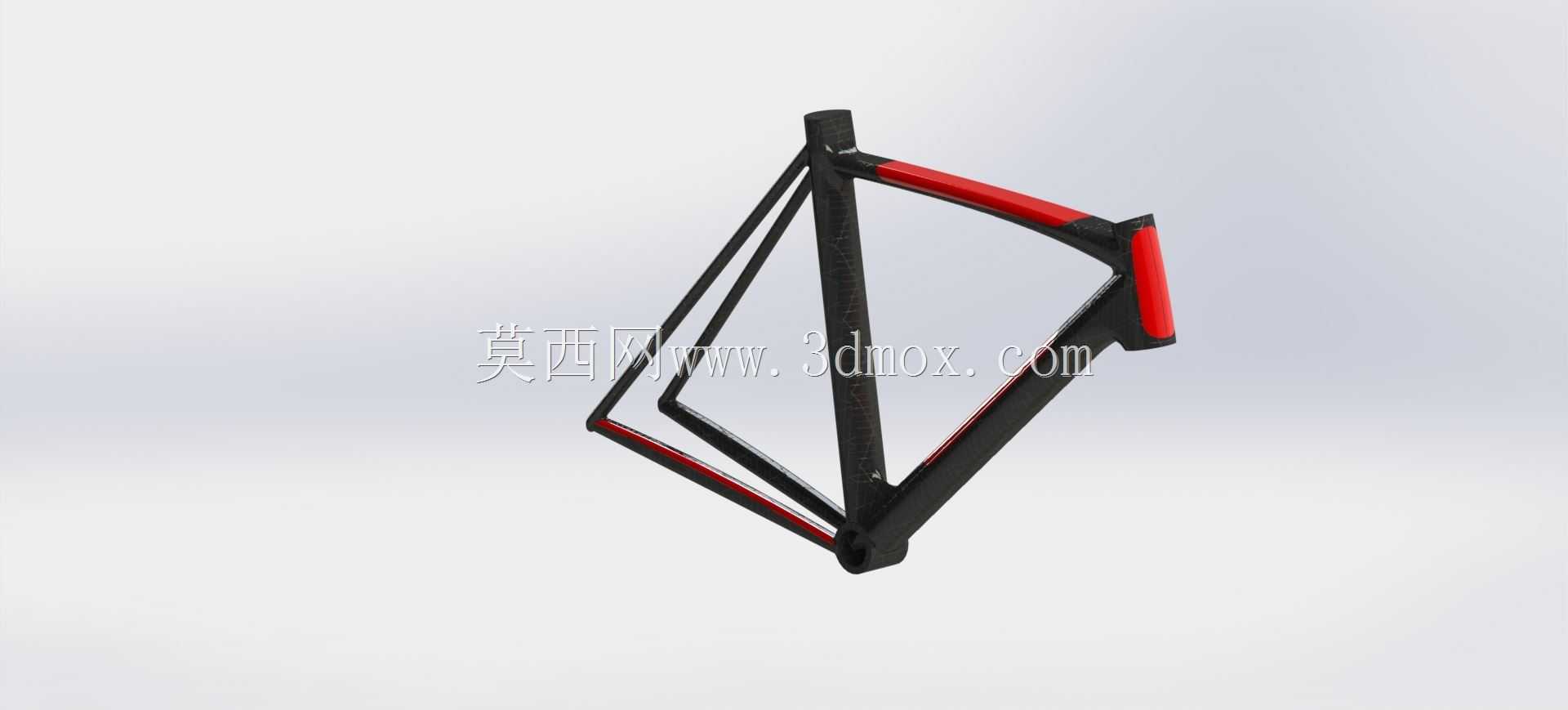

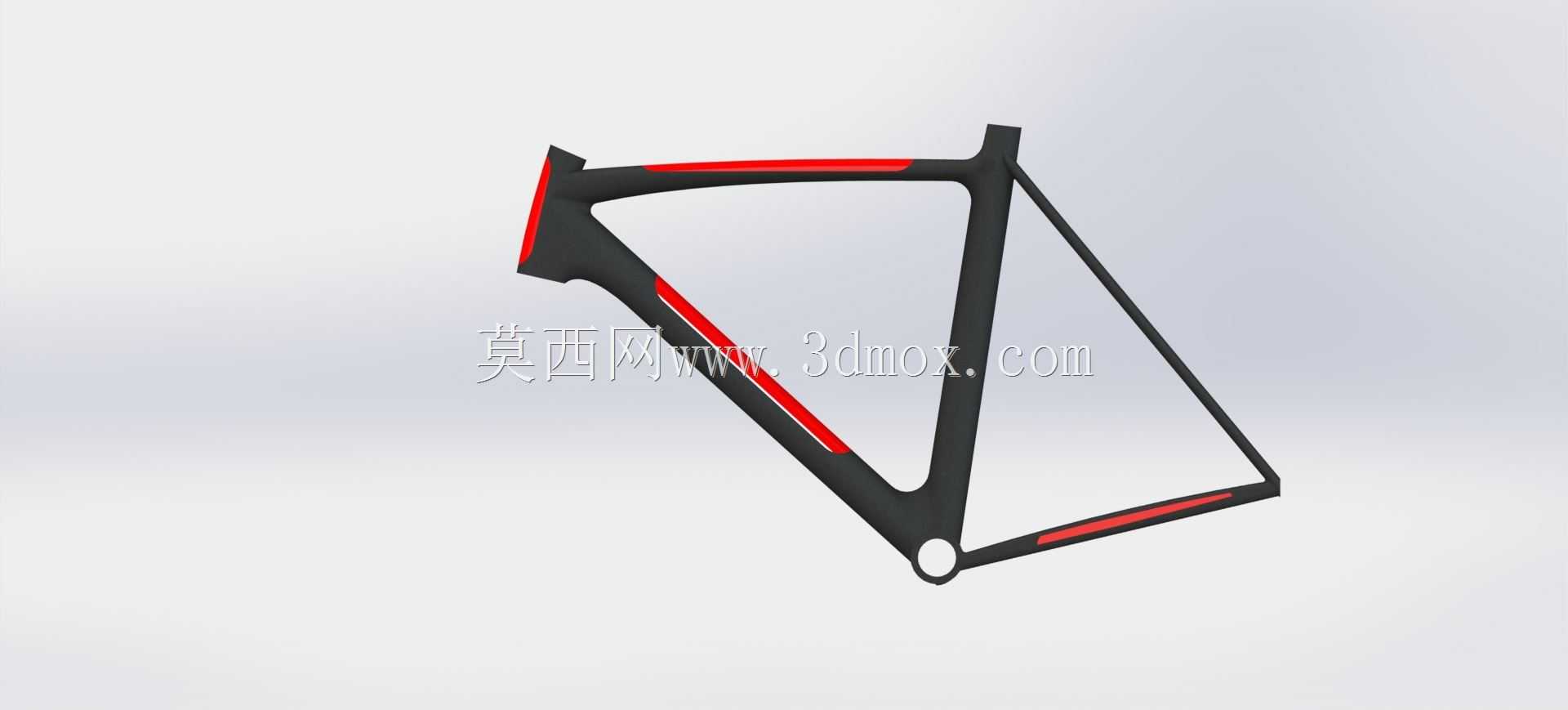

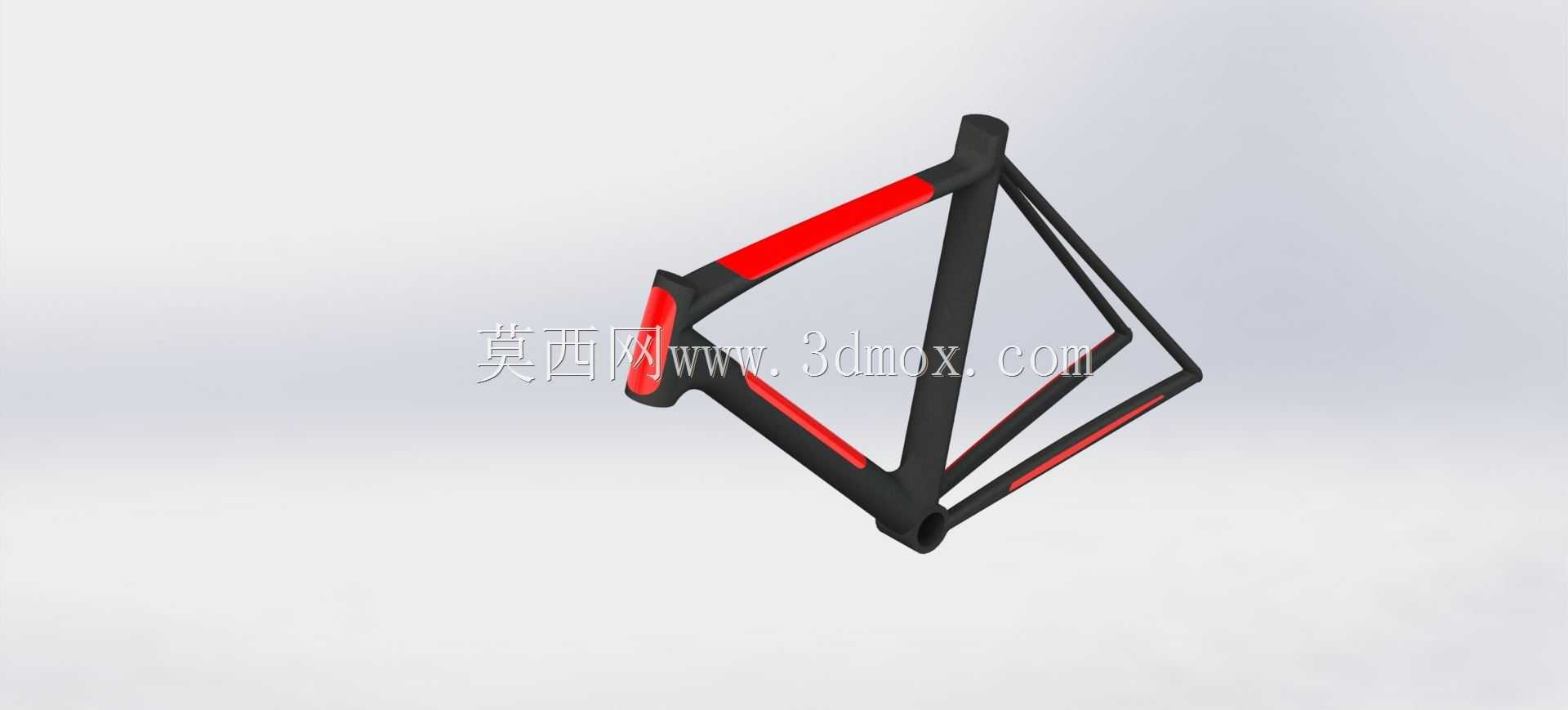

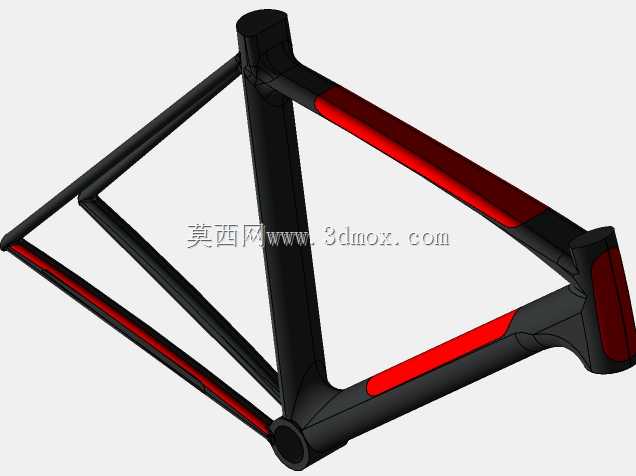

日常做骑行装备结构开发时，公路车架的建模是绕不开的核心环节，这类部件直接决定整车的骑乘质感、发力效率与风阻表现，面向铺装路面竞速场景设计的硬架，需要在刚性、重量、气动性三者间找到精准平衡。建模前先梳理安装边界：头管位置要适配标准锥管前叉，上管下管的走线槽需兼容内走式变速与刹车线管，五通位置预留压入式中轴的安装位，后叉开档匹配常规公路轮组的130mm间距，座管口径采用通用的27.2mm规格，所有安装位的公差控制在0.02mm以内，避免后续装配出现干涉问题。设计思路上优先考虑气动优化，管型采用截断翼面截面，相比传统圆管可降低12%左右的正面风阻，下管做加宽处理提升五通区域的踩踏刚性，后上叉做扁平化下沉设计，既能过滤路面细碎震动，也能减少后轮区域的紊流。配色上采用黑红撞色的装饰条布局，沿管型受力走向布置，既符合竞速产品的视觉调性，也能直观标识出碳纤维铺层的核心受力区域。建模时先在SOLIDWORKS中搭建前三角、后三角的骨架草图，确定头管角度73度、座管角度73.5度、reach值385mm、stack值540mm的核心几何参数，这组几何适配身高170-180cm的骑行者，兼顾巡航姿势的气动性与长时间骑行的舒适度。随后通过曲面放样生成各管段的基础外形，对管段衔接位置做连续曲率的圆角过渡，避免应力集中，再逐一切割出各安装位的配合面，添加螺纹孔、止口等装配特征，最后用渲染模块赋予碳纤维材质与红漆装饰的外观效果，验证整体视觉协调性。实际应用中，这类车架多用于业余竞速、日常长距离骑行场景，结构上通过优化碳纤维铺层方向，在五通、头管等受力大的区域增加0度铺层占比提升刚性，在上管、后叉区域增加±45度铺层占比提升韧性，可承受常规骑行中的颠簸冲击与踩踏发力，不会出现刚性不足导致的卸力问题。建模过程中需要反复校验各管段的壁厚，主受力管段壁厚控制在1.2-1.5mm，非受力区域可适当减薄到0.8mm，在保证结构强度的前提下将整体车架重量控制在900g以内，符合高端公路车架的重量要求。
