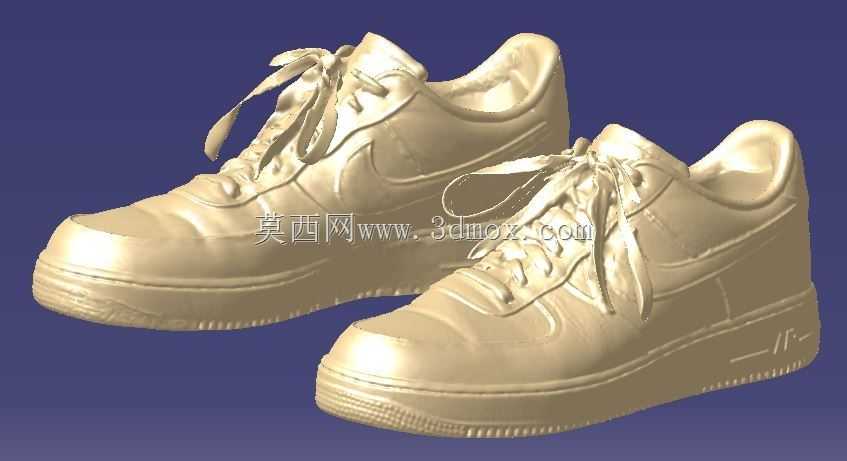

经典低帮休闲板鞋三维扫描逆向建模成果

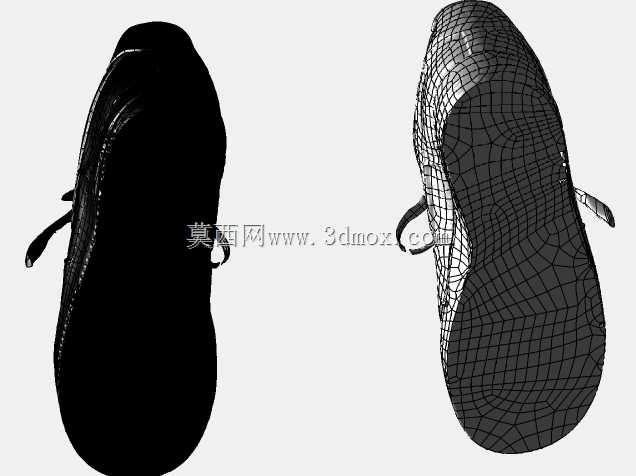

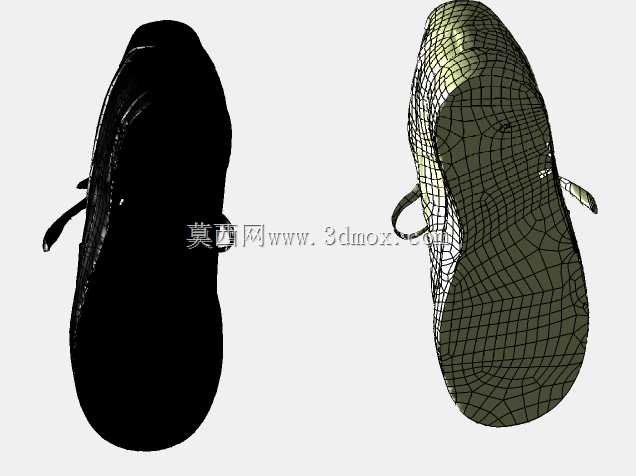

日常鞋履开发环节中，三维扫描逆向建模是缩短打样周期、还原实物曲面细节的核心手段之一，本次完成的低帮休闲板鞋模型，可直接对接鞋楦调整、鞋面开版、大底开模等量产前的结构验证环节，适配鞋类设计工作室、制鞋工厂的样件复刻与改型需求。建模初期先对实物样鞋进行表面喷粉处理，避免皮革材质反光造成扫描点云缺失，采用结构光三维扫描设备获取整鞋的全面点云数据，扫描过程中重点标记鞋头弧度、鞋帮领口曲线、鞋带孔排布位置、侧面品牌标识凹槽、大底防滑纹理边界这些关键特征区域，单只鞋的点云拼接误差控制在0.02mm以内，保证后续曲面重构的精度基础。点云数据导入建模环境后，先进行降噪、精简、封装处理，剔除扫描过程中产生的杂点与冗余数据，将点云转化为可编辑的多边形网格。曲面重构阶段优先拆分大底、中底、鞋面、鞋带、鞋舌、鞋眼片这些独立部件，每个部件单独构建曲面：大底部分先提取侧边的轮廓引导线，通过放样、曲面拟合还原侧边的弧度与防滑纹的凹凸结构，注意大底前后掌的厚度差与翘度参数，匹配日常行走时的弯折需求；鞋面部分按照皮革裁片的拼接边界拆分曲面，还原车线位置的轻微凸起与皮革自然的褶皱细节，鞋带部分采用扫描点云拟合曲线后扫掠生成实体，还原鞋带自然垂落、交叉穿系的松弛形态，避免建模效果过于生硬失真。模型构建完成后需要进行结构合理性校验，确认鞋帮领口的弧度匹配脚踝活动的空间范围，鞋头的预留空间满足日常穿着的脚趾活动余量，中底的厚度区间符合休闲鞋的缓震设计要求，各部件之间的装配间隙控制在量产工艺允许的公差范围内，不存在曲面重叠、破面、法线反转等几何错误。这类逆向建模得到的鞋类模型，既可以作为改款设计的基础母版，在现有曲面基础上调整配色、更换材质纹理、修改局部结构快速生成新的设计方案，也可以直接对接3D打印设备制作样件，替代传统的手工开版打样流程，大幅缩短鞋款从设计到实物样件的验证周期，同时扫描得到的精准曲面数据也能为后续的模具加工提供可靠的数模依据，减少开模过程中的反复修模次数。
