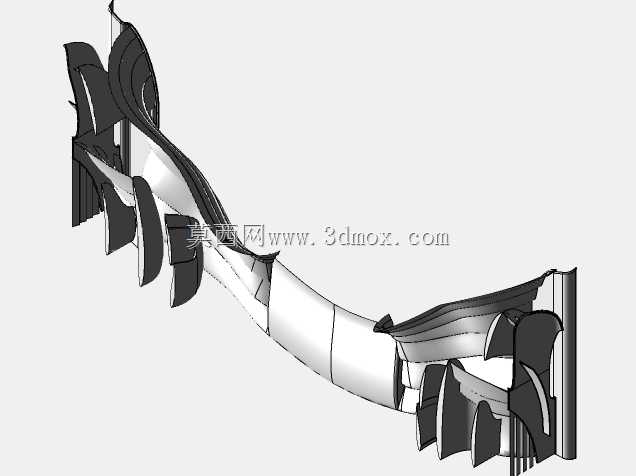

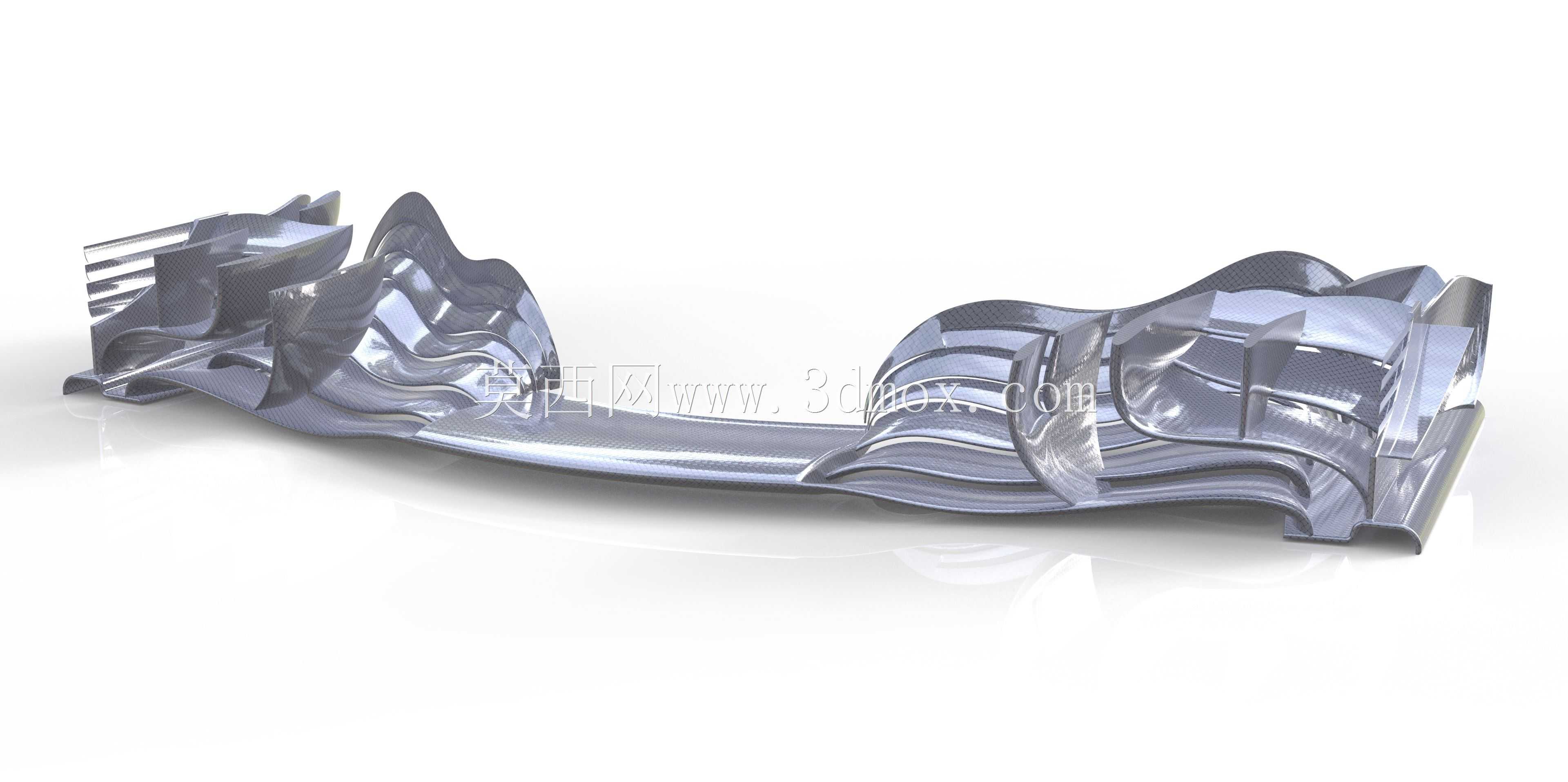

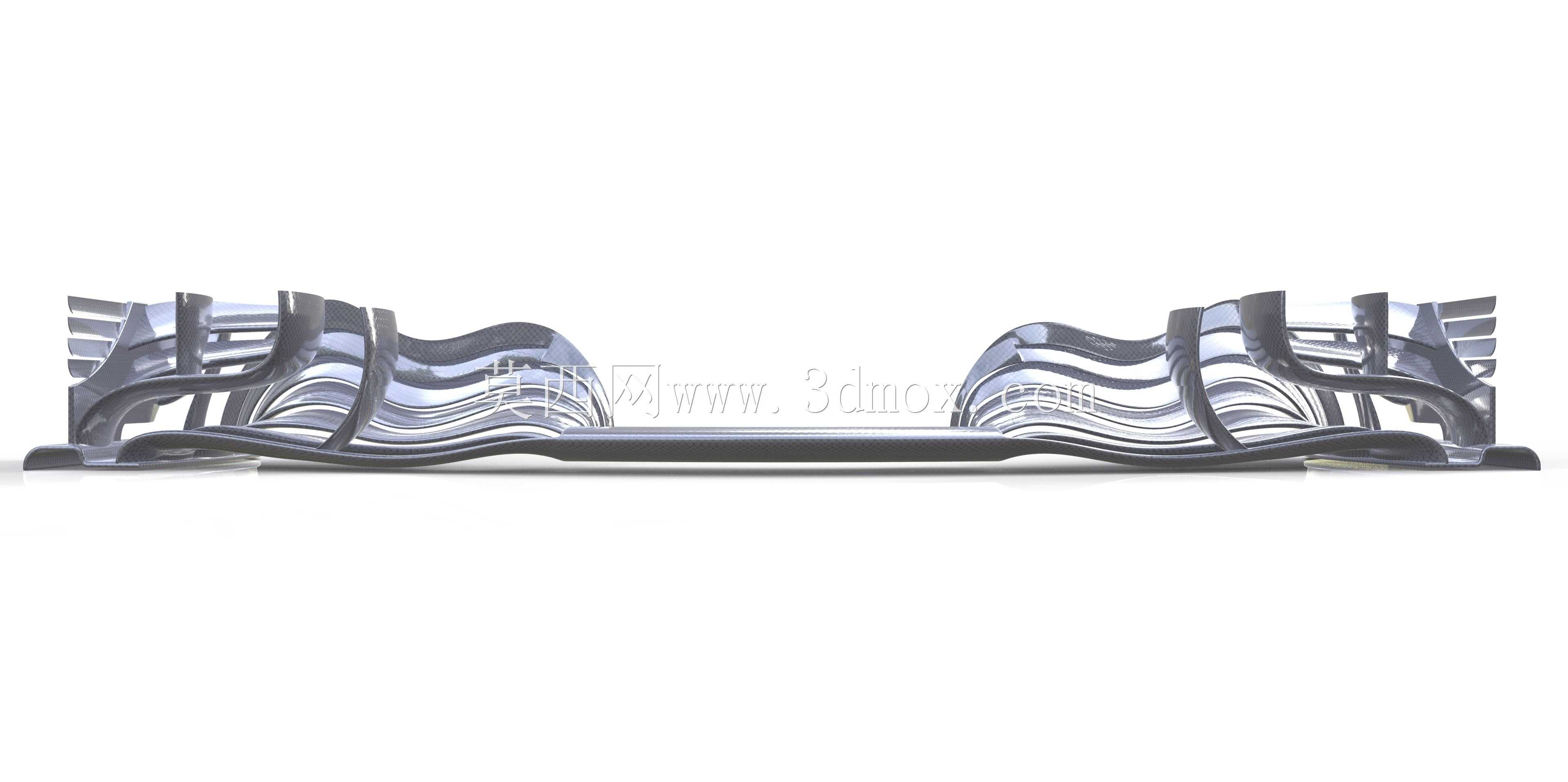

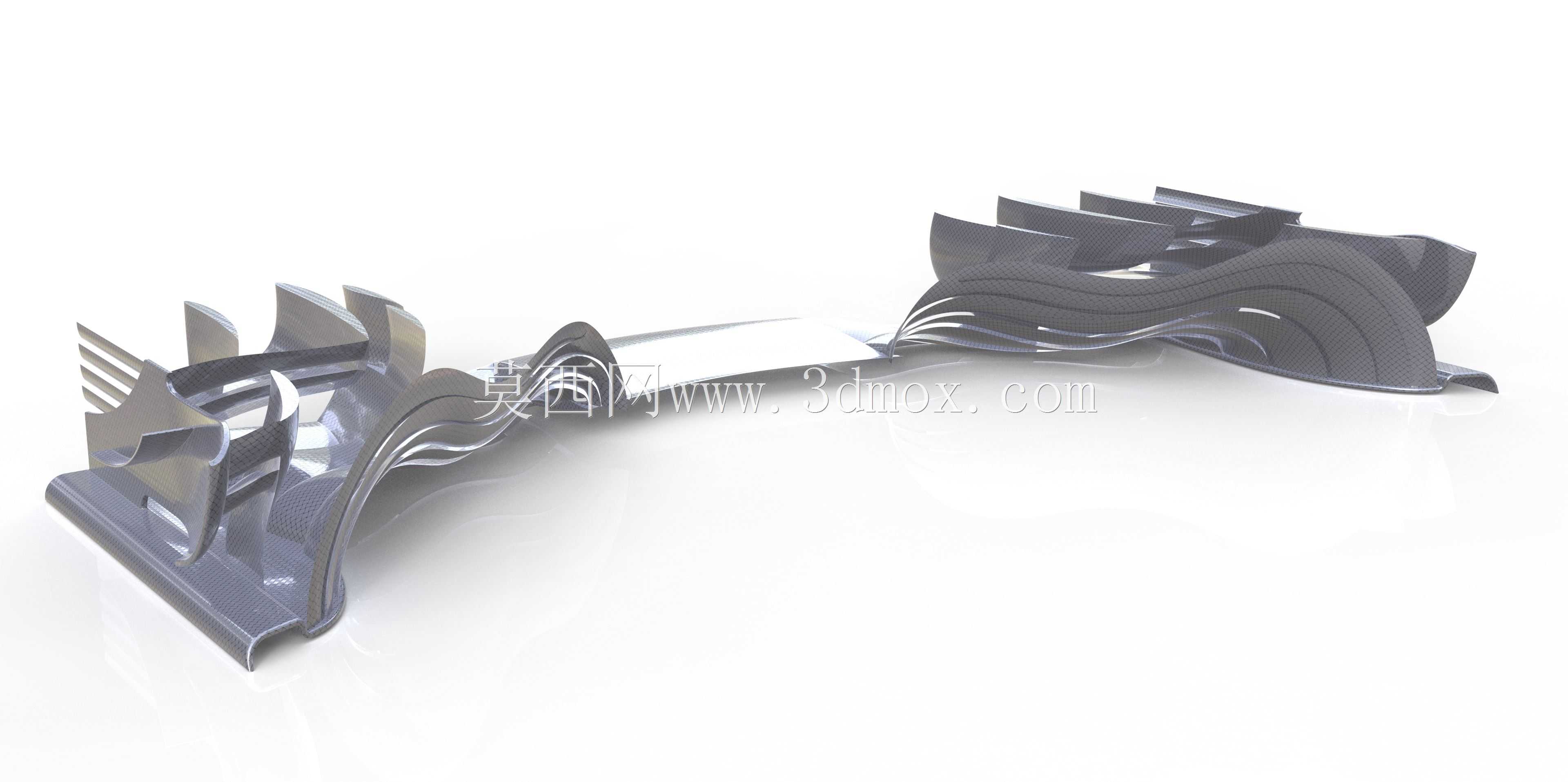

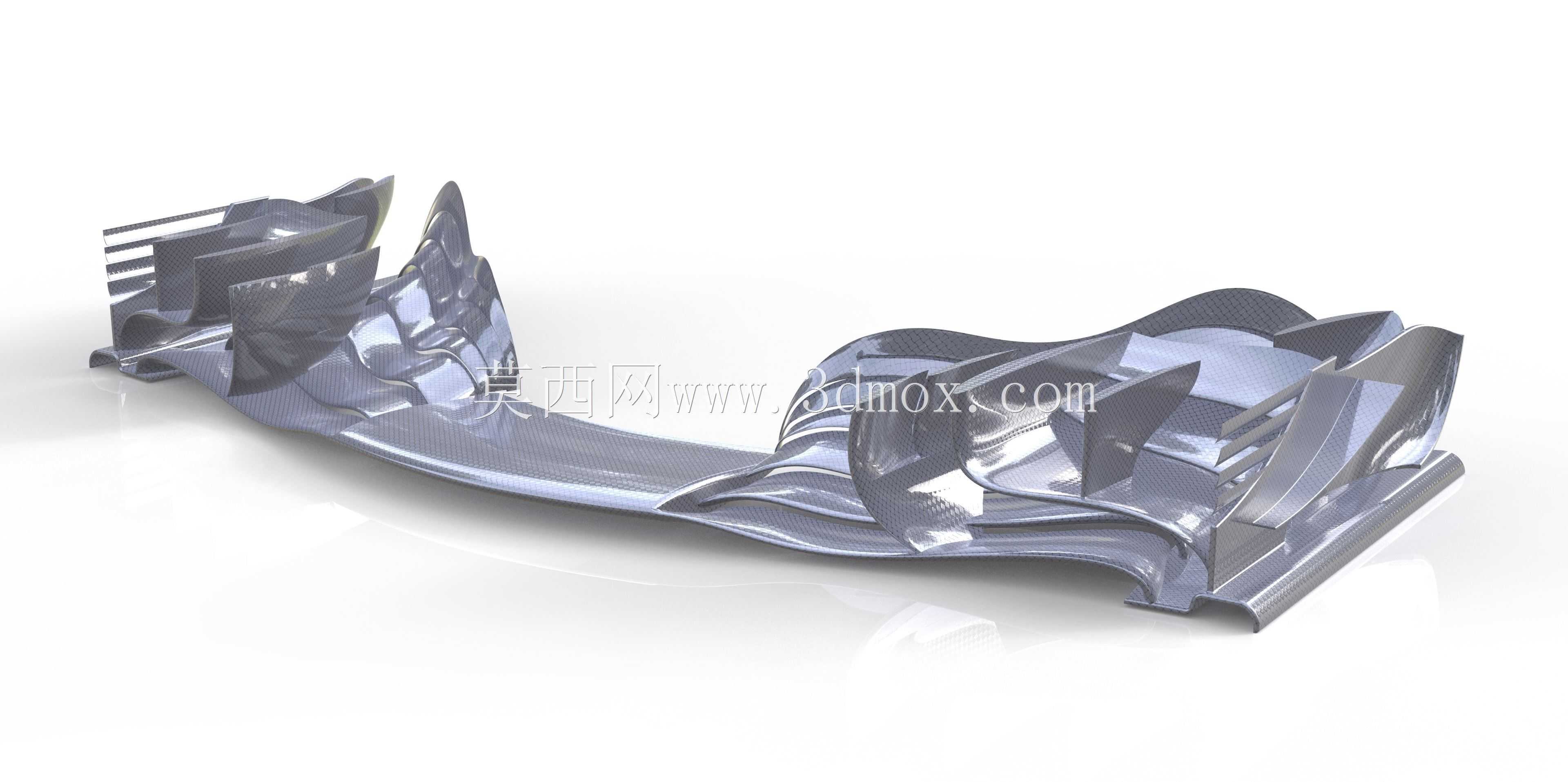

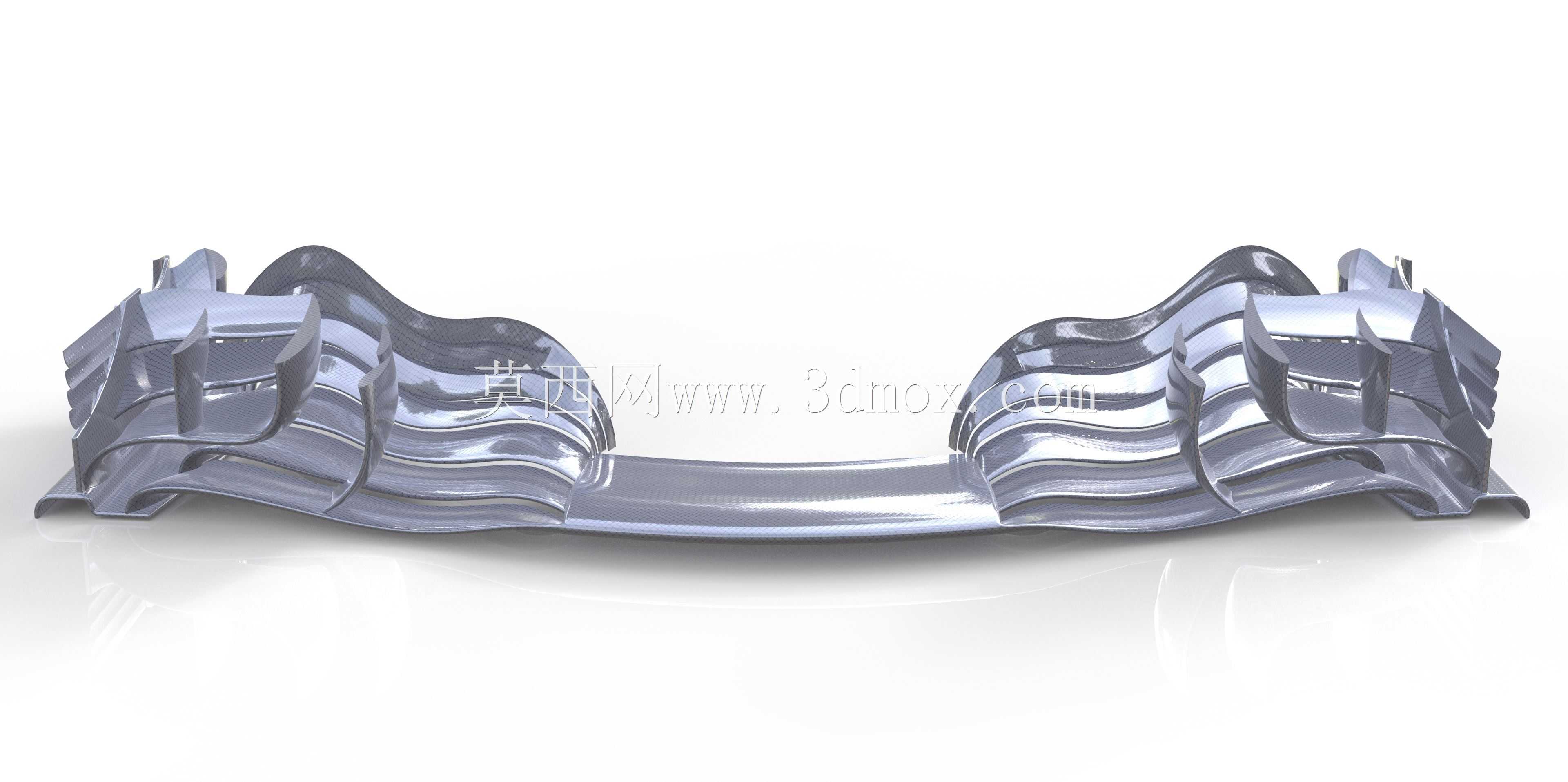

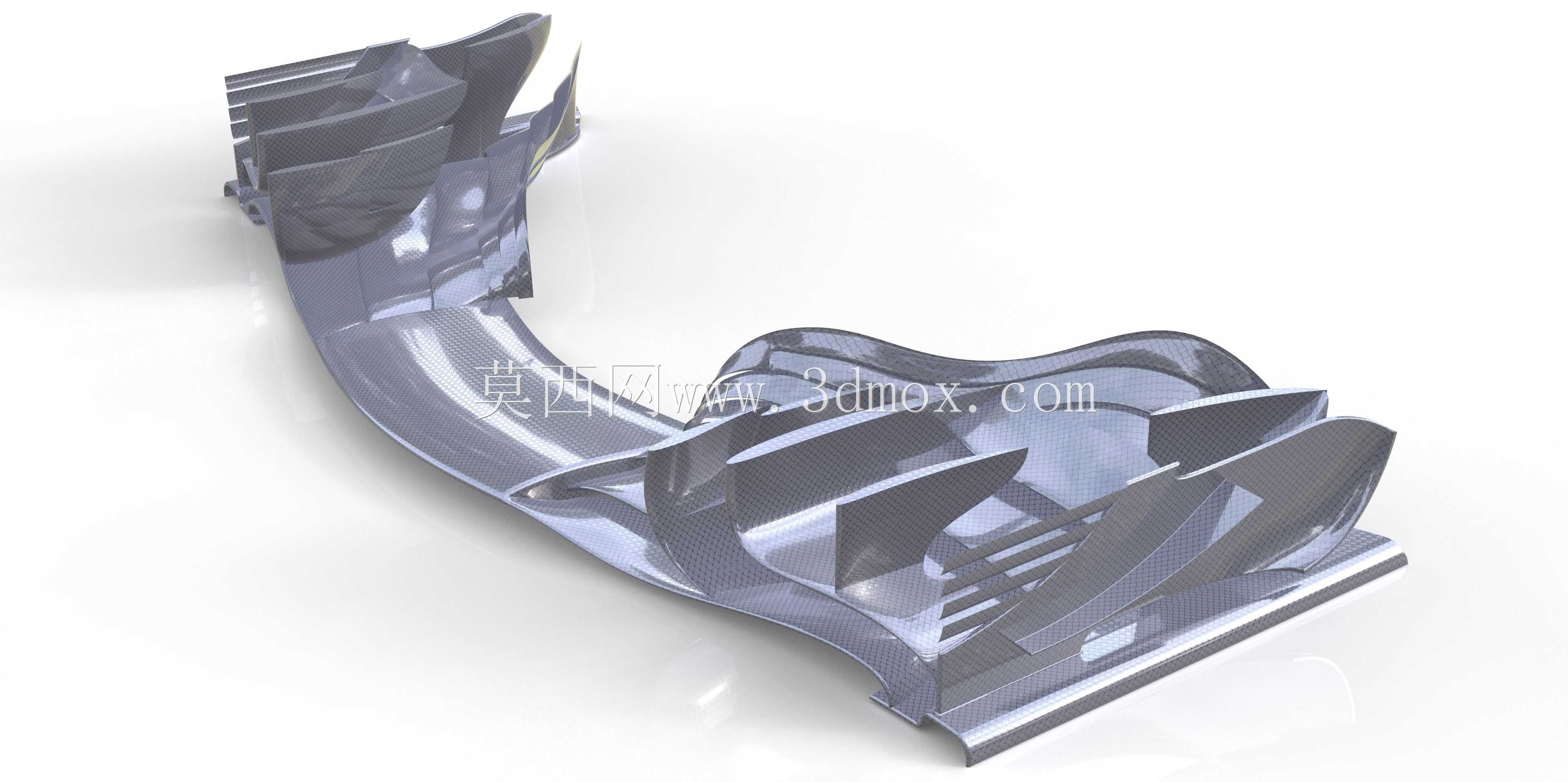

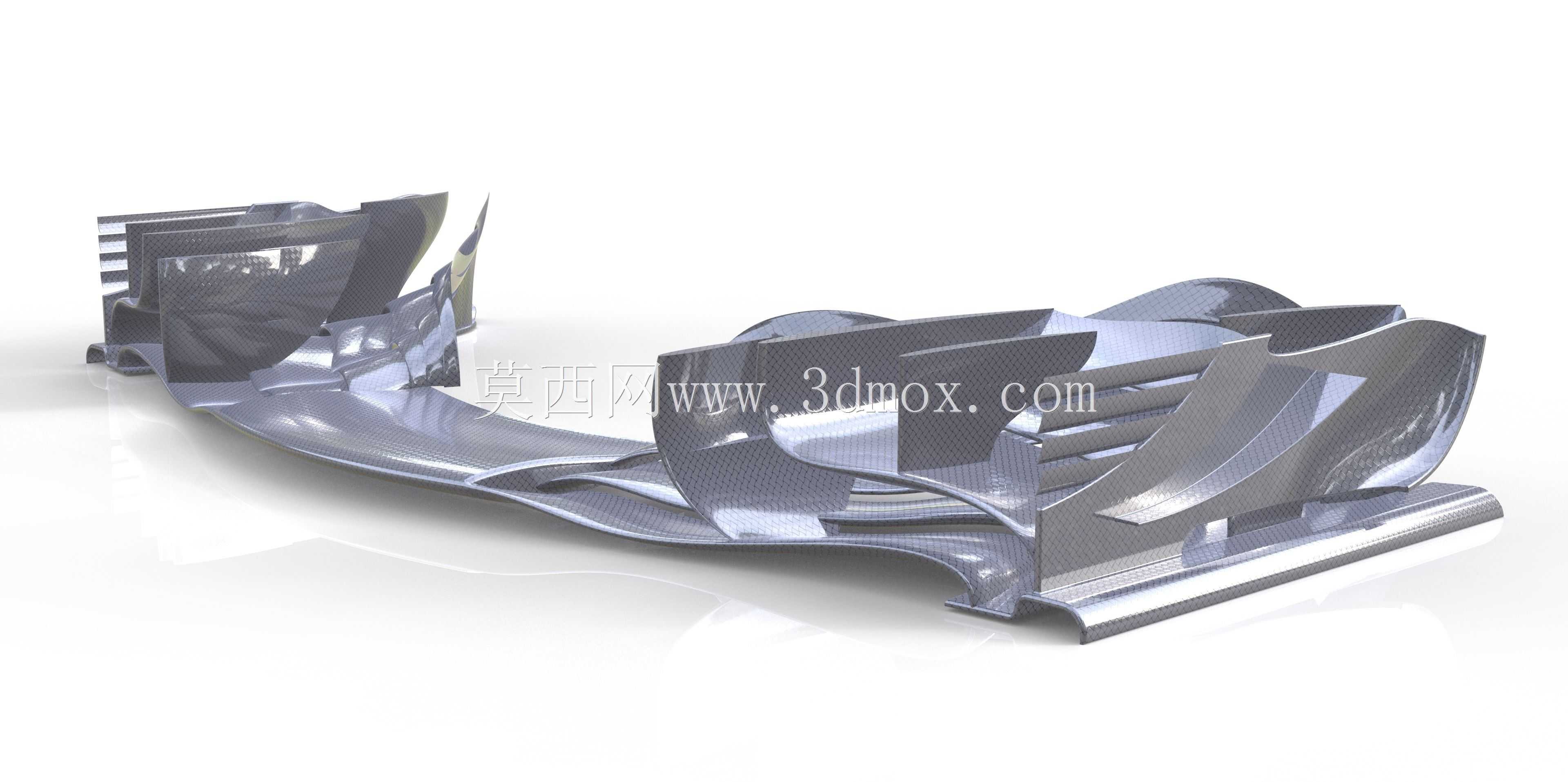

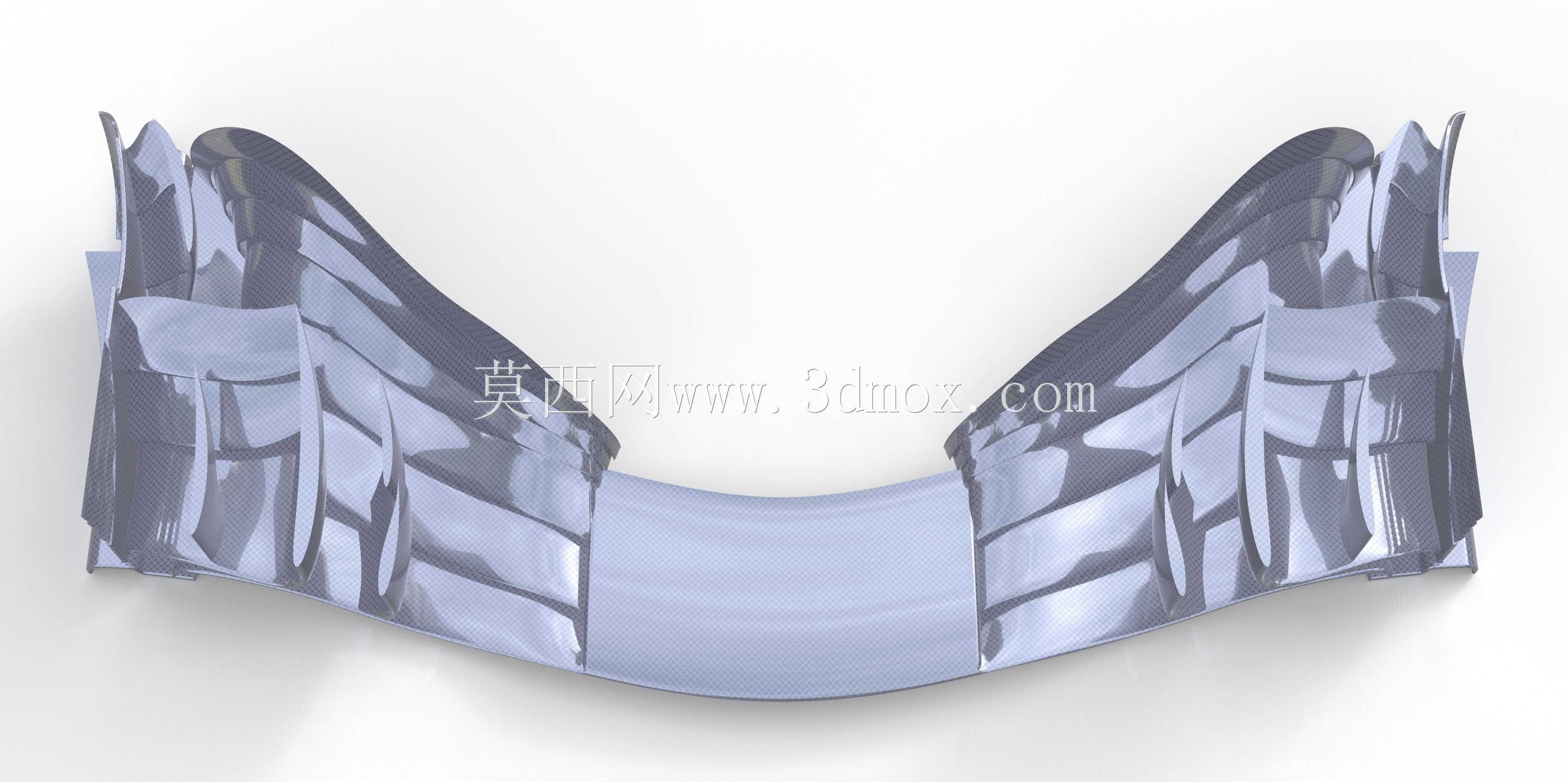

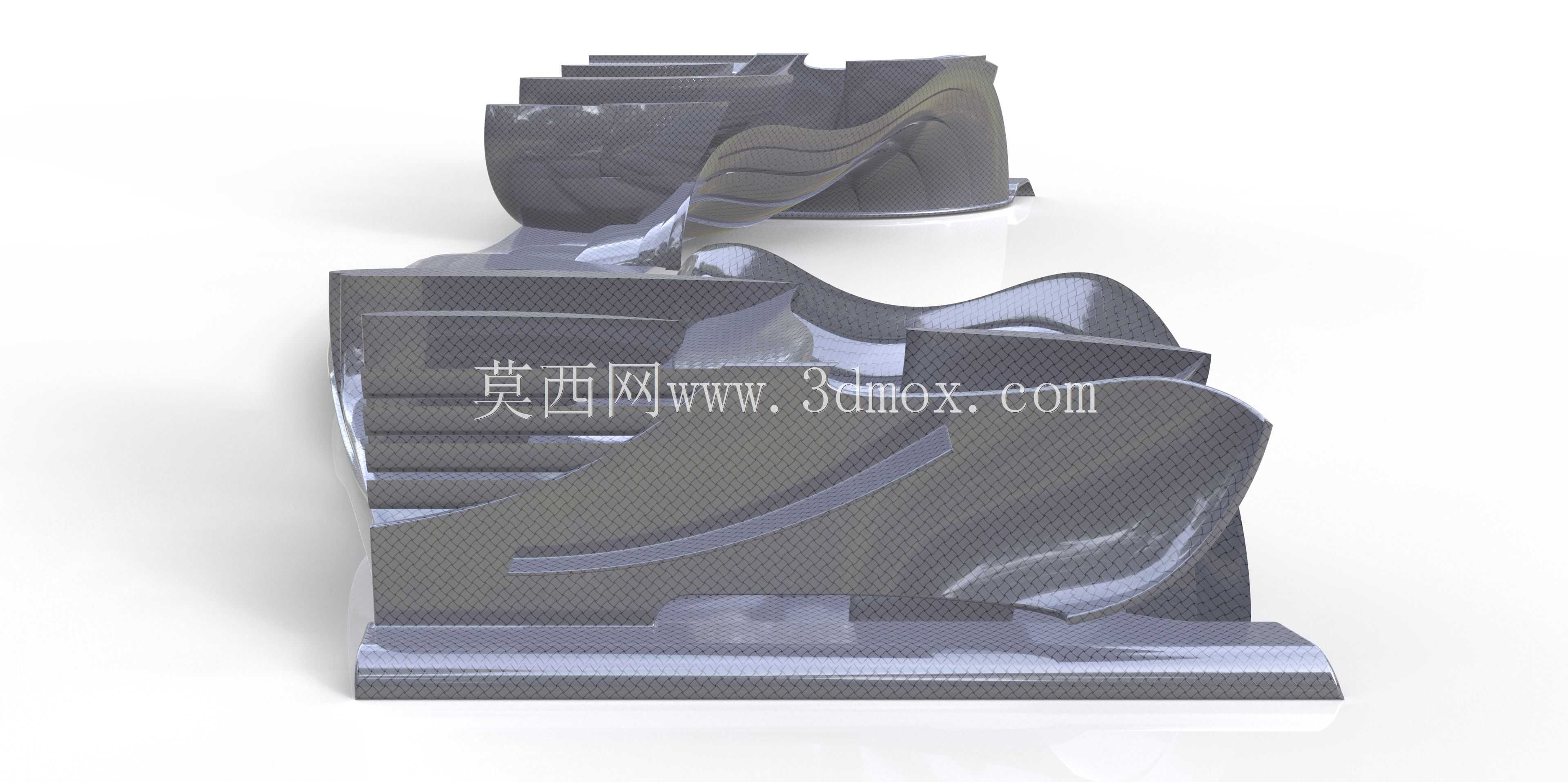

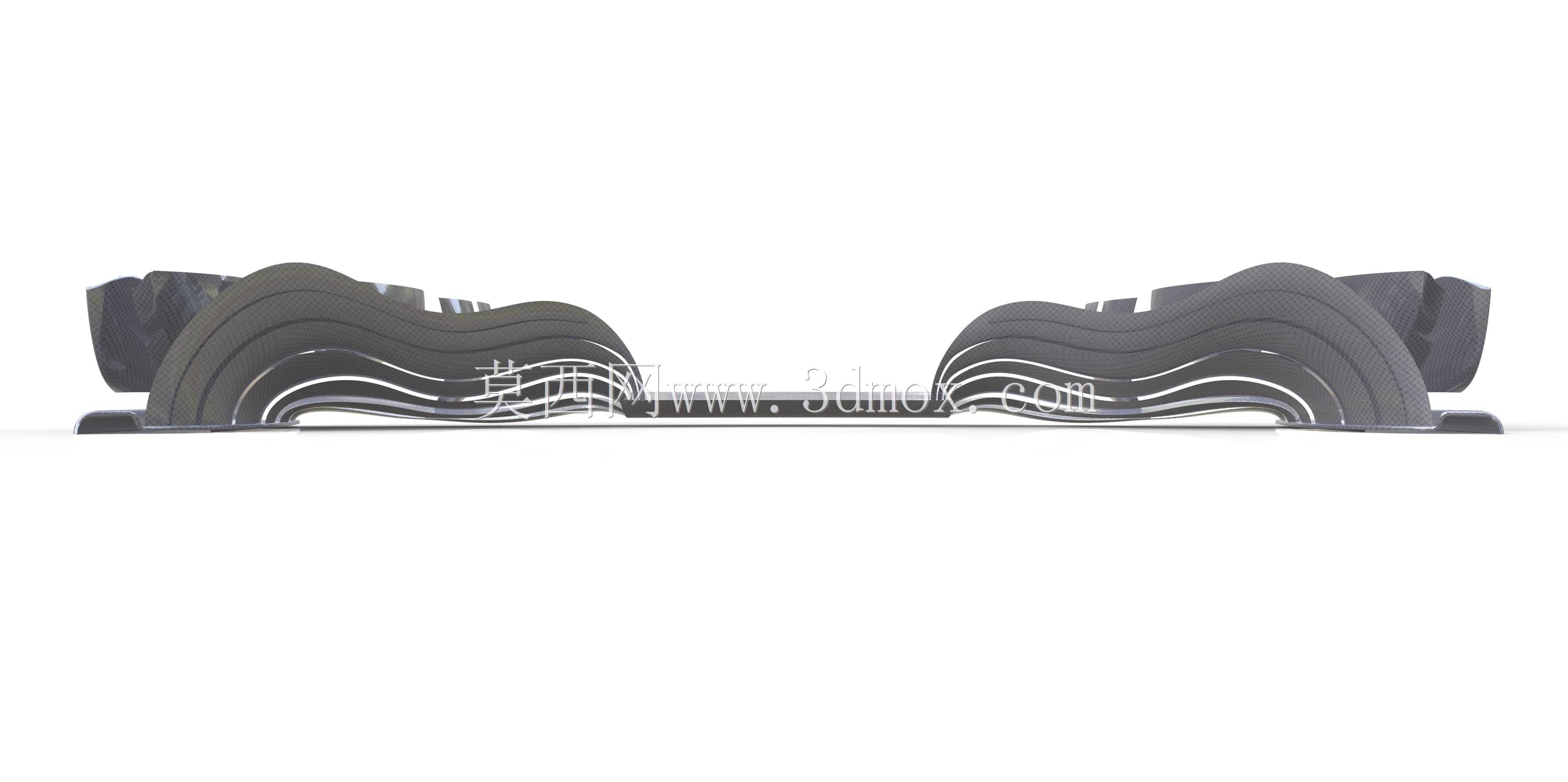

符合2018赛事规则的方程式赛车前翼结构

在方程式赛车的空气动力学开发体系中，前翼是直接决定整车气流走向的核心前端部件，这组结构完全围绕2018赛季的赛事技术规则搭建，首先要满足的就是赛事对前端部件的安装边界约束：前翼整体宽度不能超出前轮外侧的投影范围，主翼面的最低点距离地面的高度要符合赛事的最小离地间隙要求，翼片的层数、端板的外轮廓曲率也都严格卡在规则允许的边界内，避免出现违规的空气动力学设计。从实际赛道应用场景来看，前翼的核心作用是梳理车头正面撞击的来流，一方面要为后方的前制动系统、前悬挂结构留出足够的冷却气流通道，避免制动部件在长距离弯道工况下出现热衰减，另一方面要将前轮外侧的乱流有序导离车身侧面，减少气流直接撞击轮胎形成的湍流阻力，同时还要为车底的扩散器结构提前梳理出稳定的底层气流，提升整车下压力的生成效率。建模过程中首先从主翼的基准安装面开始搭建，先确定前翼与单体壳前端的连接硬点位置，匹配前鼻锥的安装接口尺寸，保证安装孔位的同轴度误差控制在装配允许的范围内；之后逐层搭建多层翼片结构，每一层翼片的攻角都根据气流导向需求做差异化调整，靠近鼻锥的内侧翼片攻角更小，主要负责将气流导向车底区域，靠近端板的外侧翼片攻角更大，负责形成气流屏障阻挡轮胎乱流向车身内侧扩散。端板部分的曲面设计做了多轮曲率调整，外侧的导流槽结构可以将前轮转动卷起的气流向上疏导，减少气流在轮胎后方形成的尾流拖拽效应，翼片之间的连接立柱位置也特意避开了主要的气流通道，避免立柱结构干扰翼面生成的稳定附面层。整个结构的曲面过渡都做了连续性处理，避免出现锐角折边导致的气流分离，在建模完成后可以直接导入流体仿真模块做流场验证，调整不同翼段的攻角参数来匹配不同赛道的下压力需求，比如高速赛道可以适当减小翼片攻角降低直道阻力，多弯赛道则增大攻角提升弯道下压力表现。
