狮形机甲武装创意机械设计作品

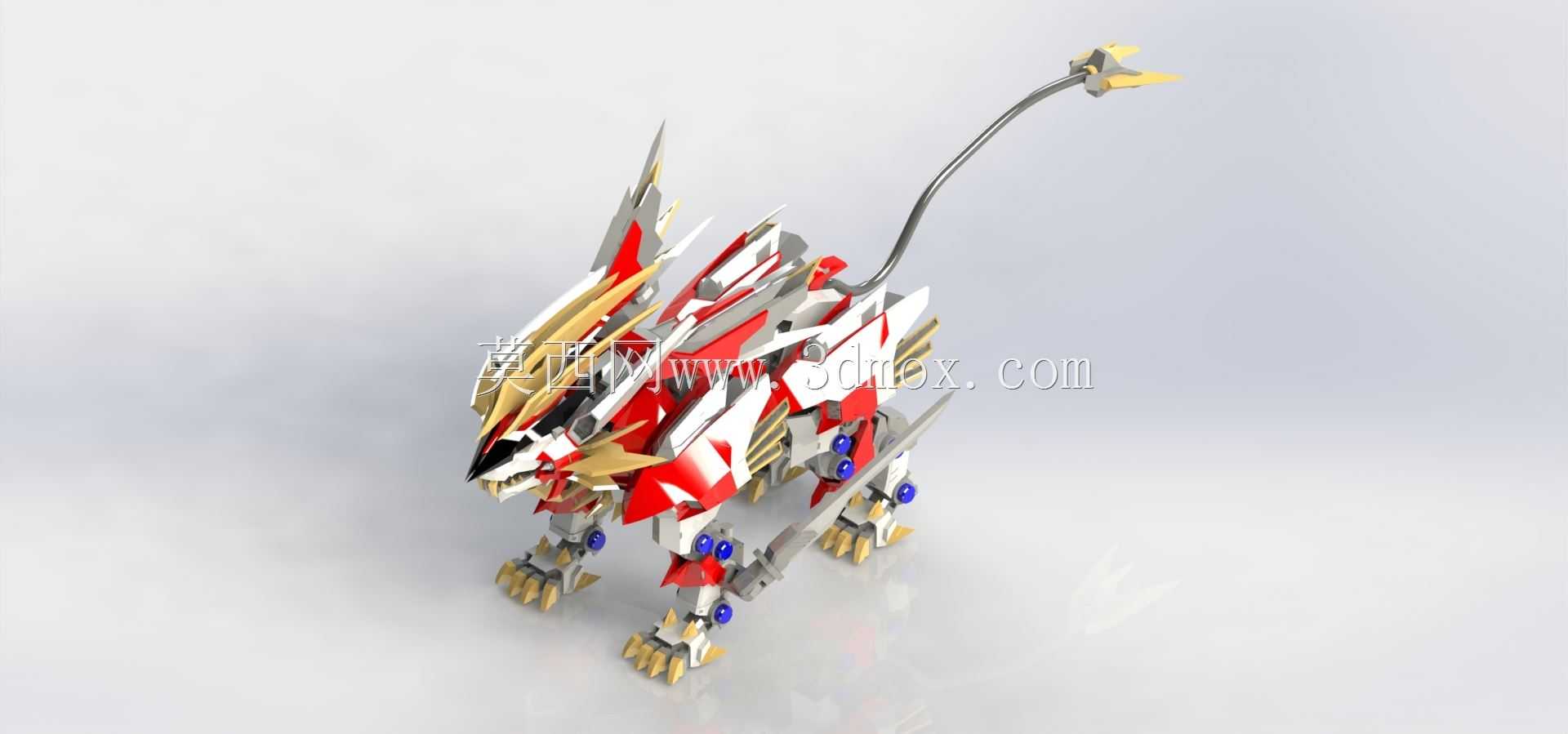

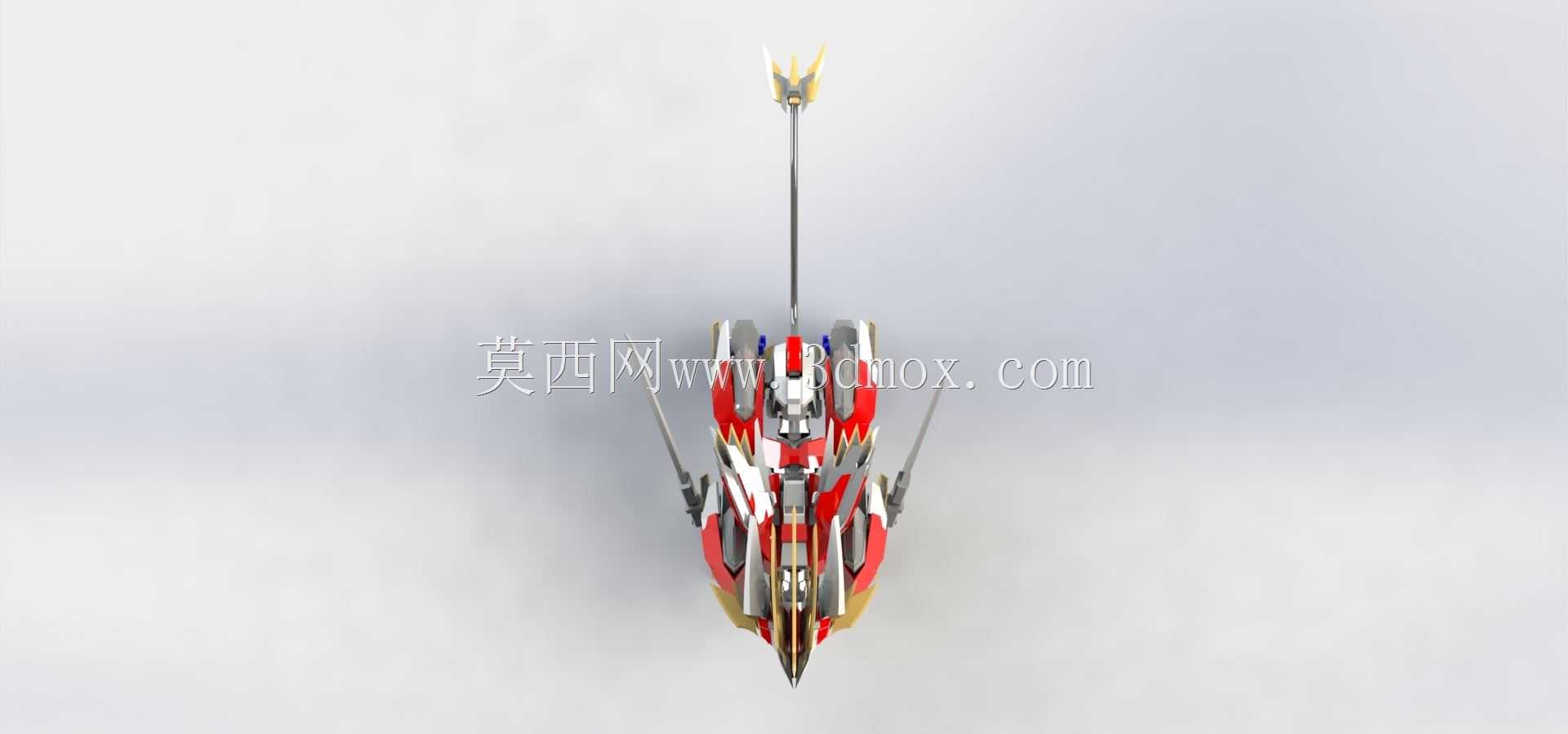

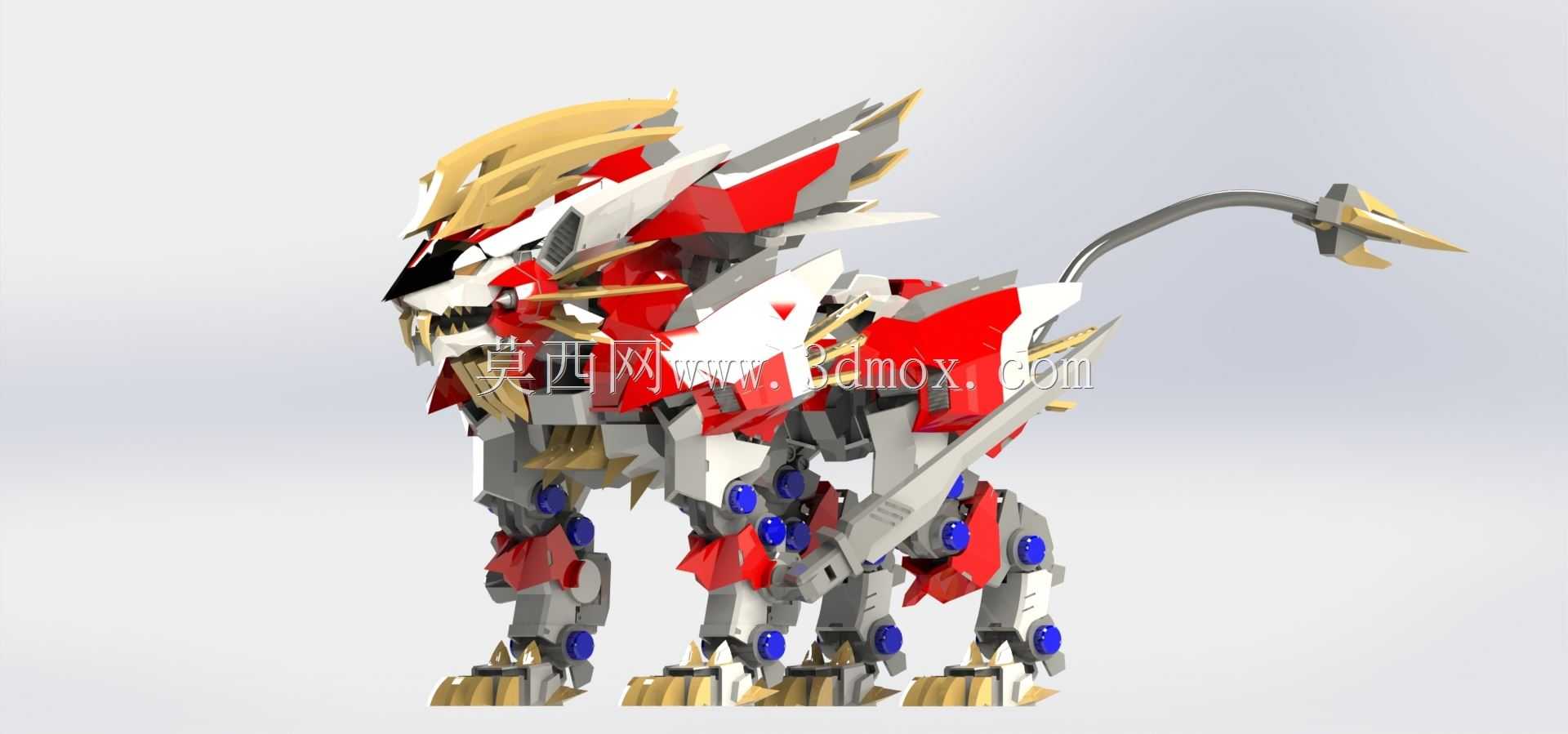

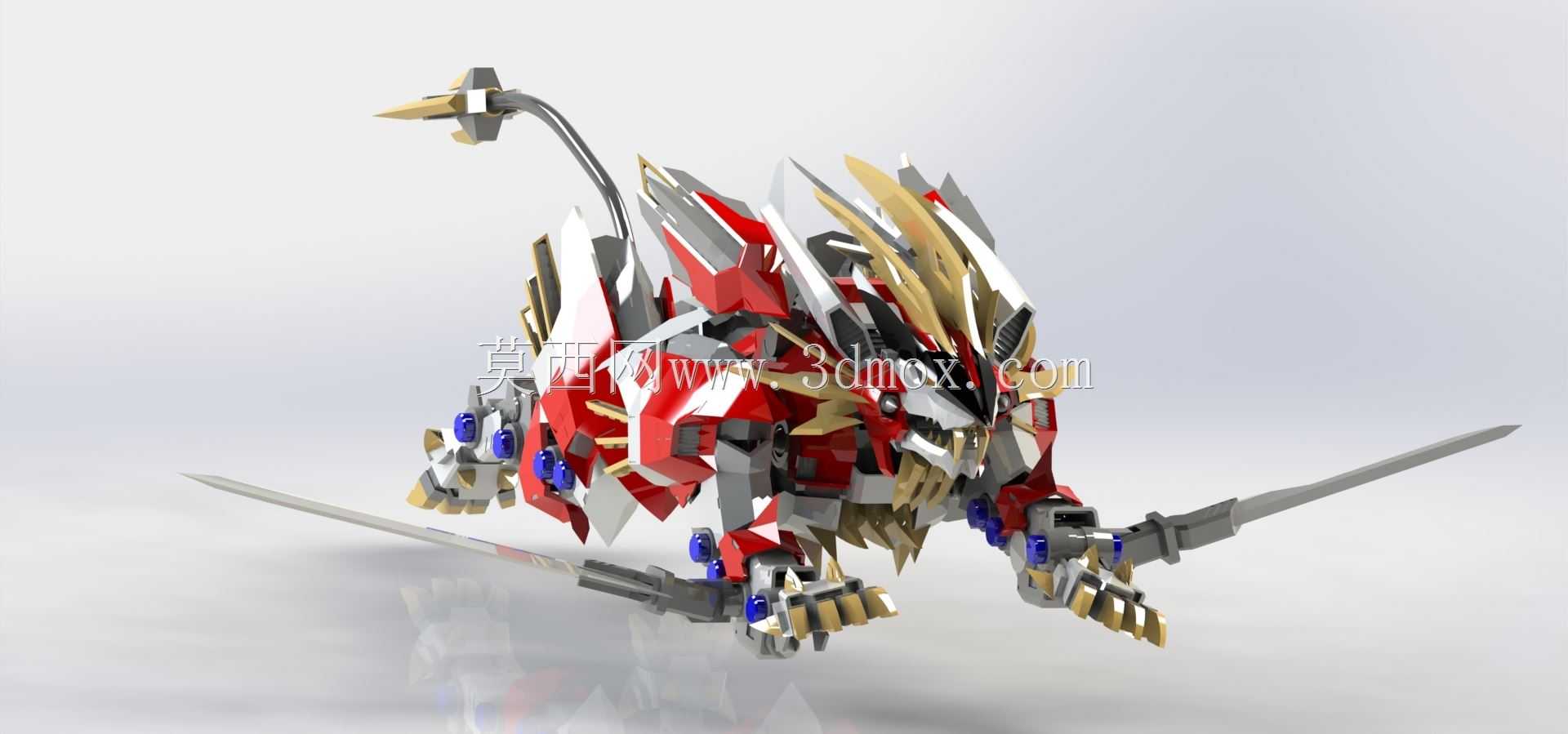

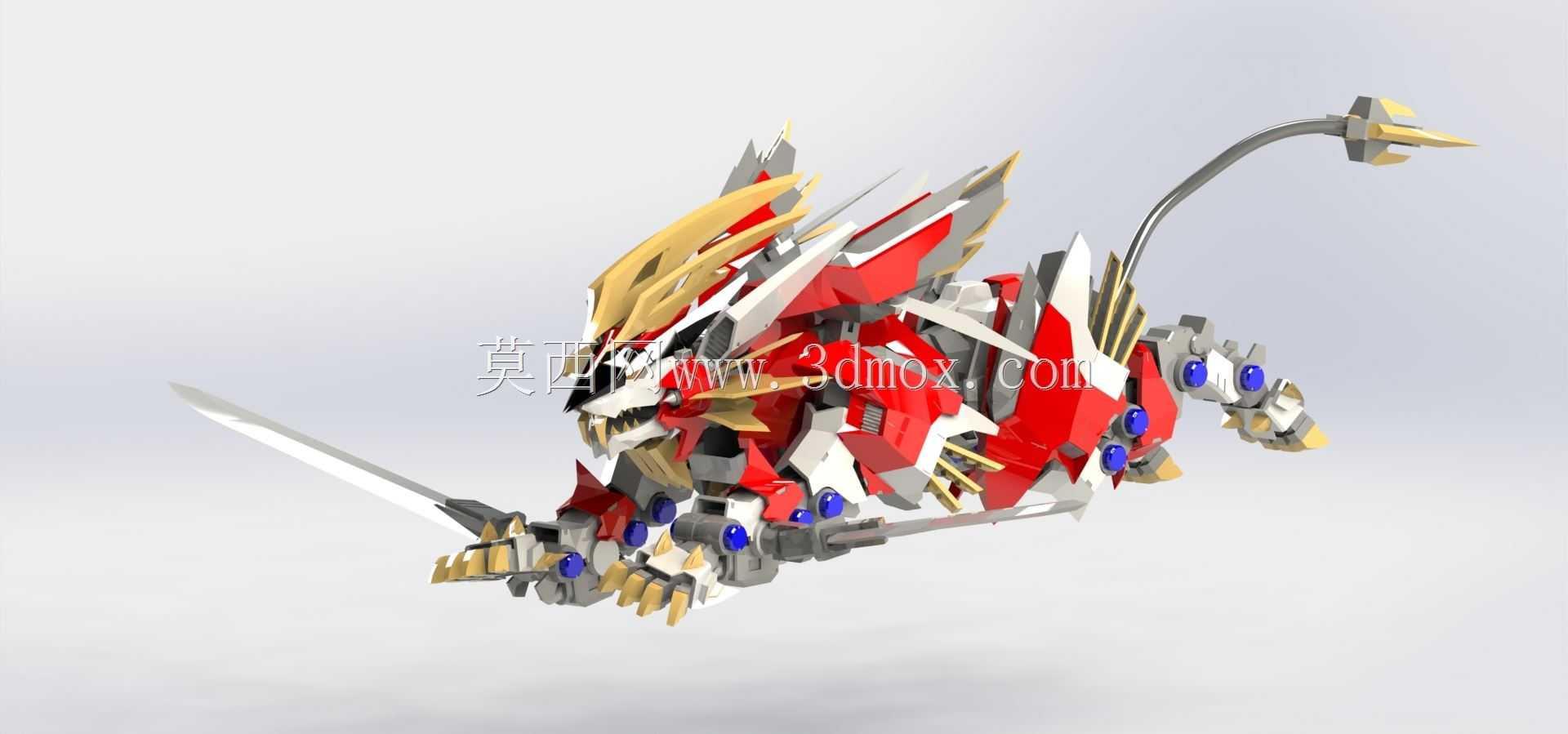

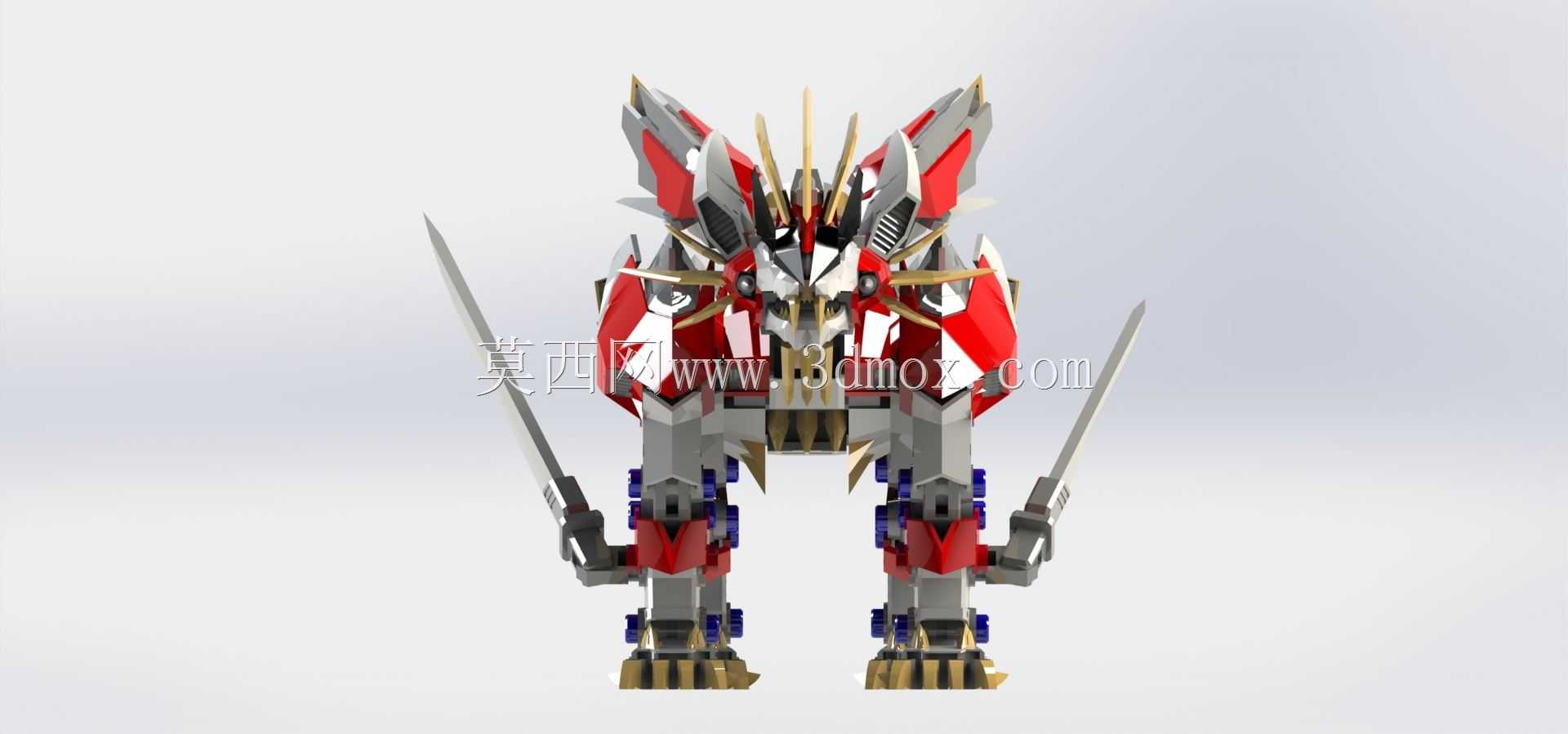

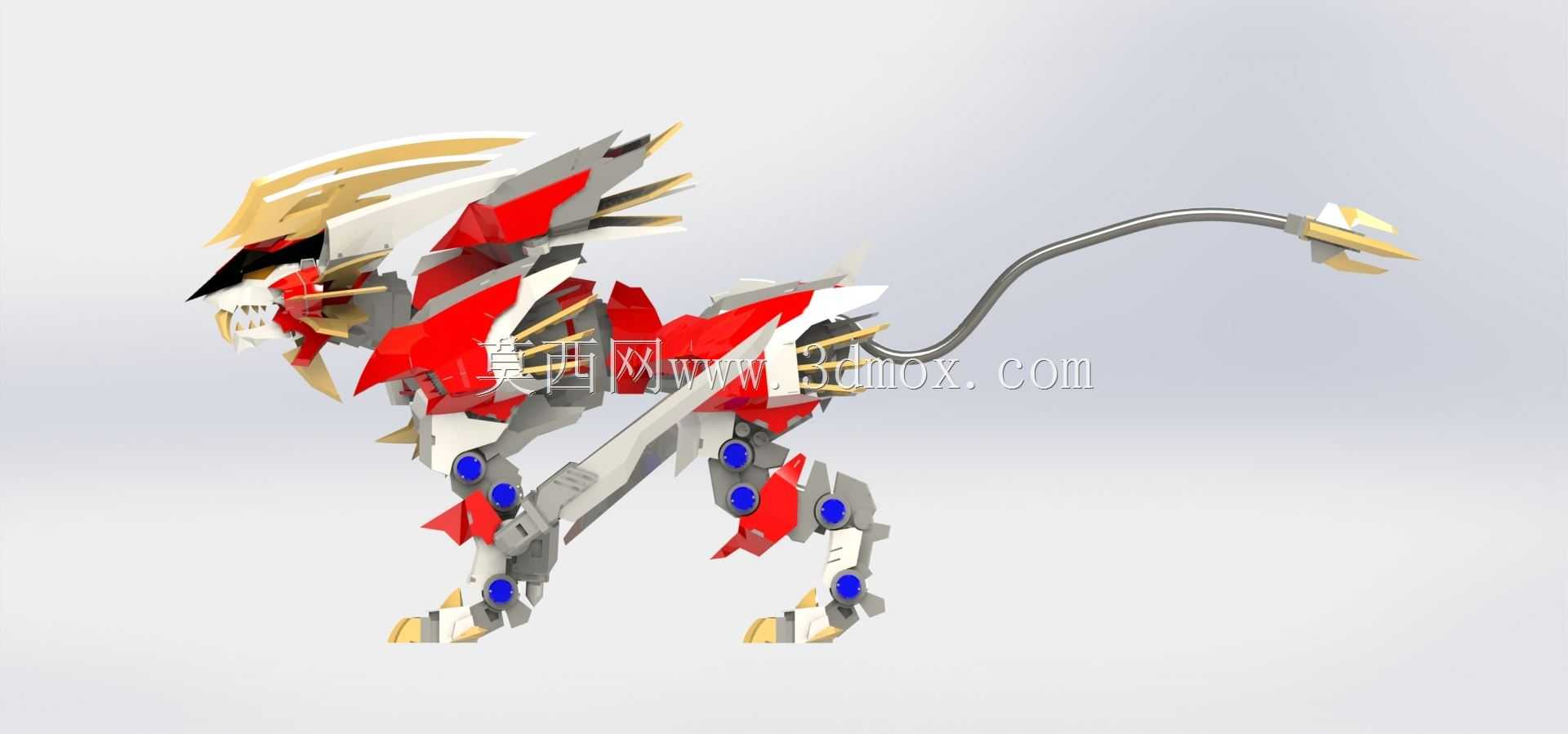

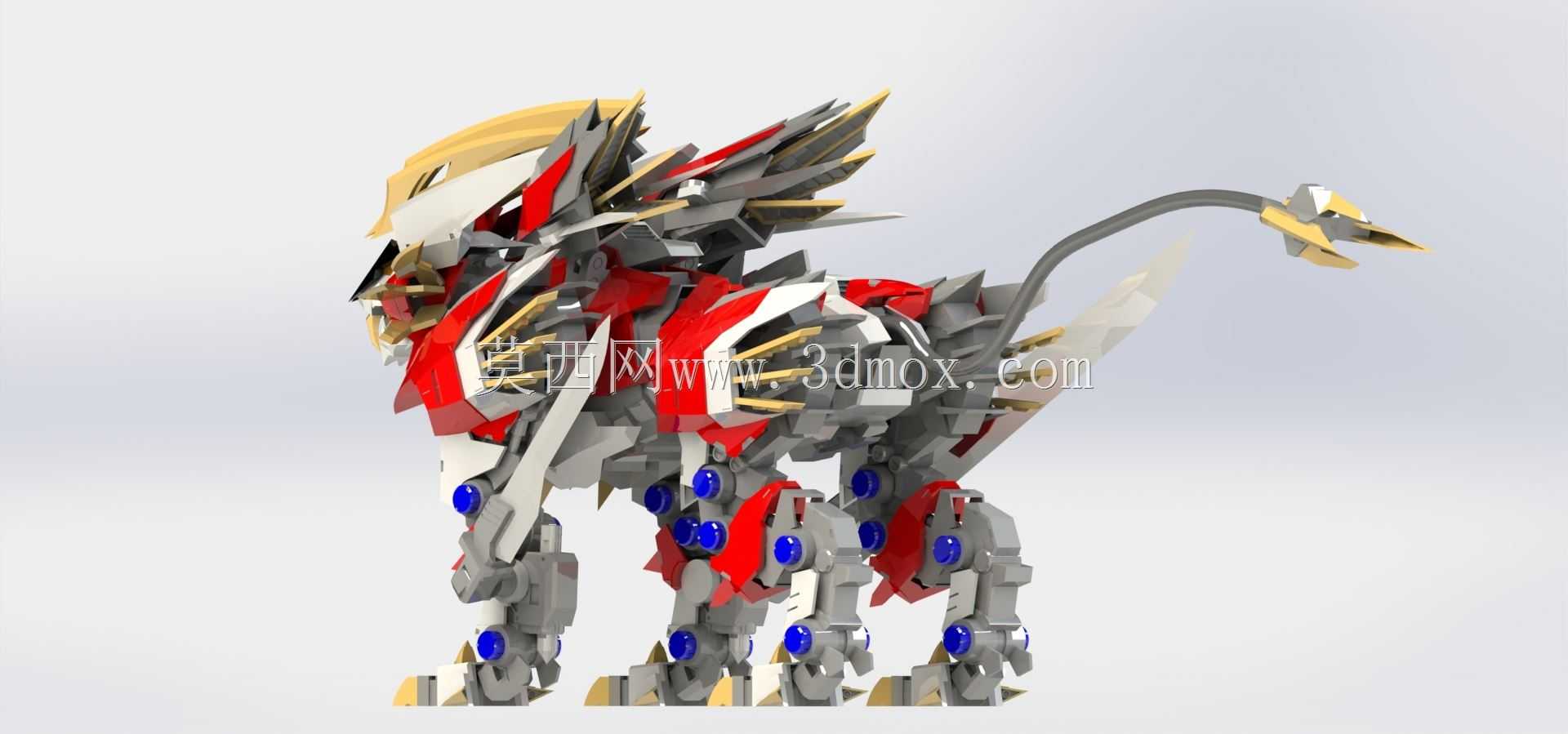

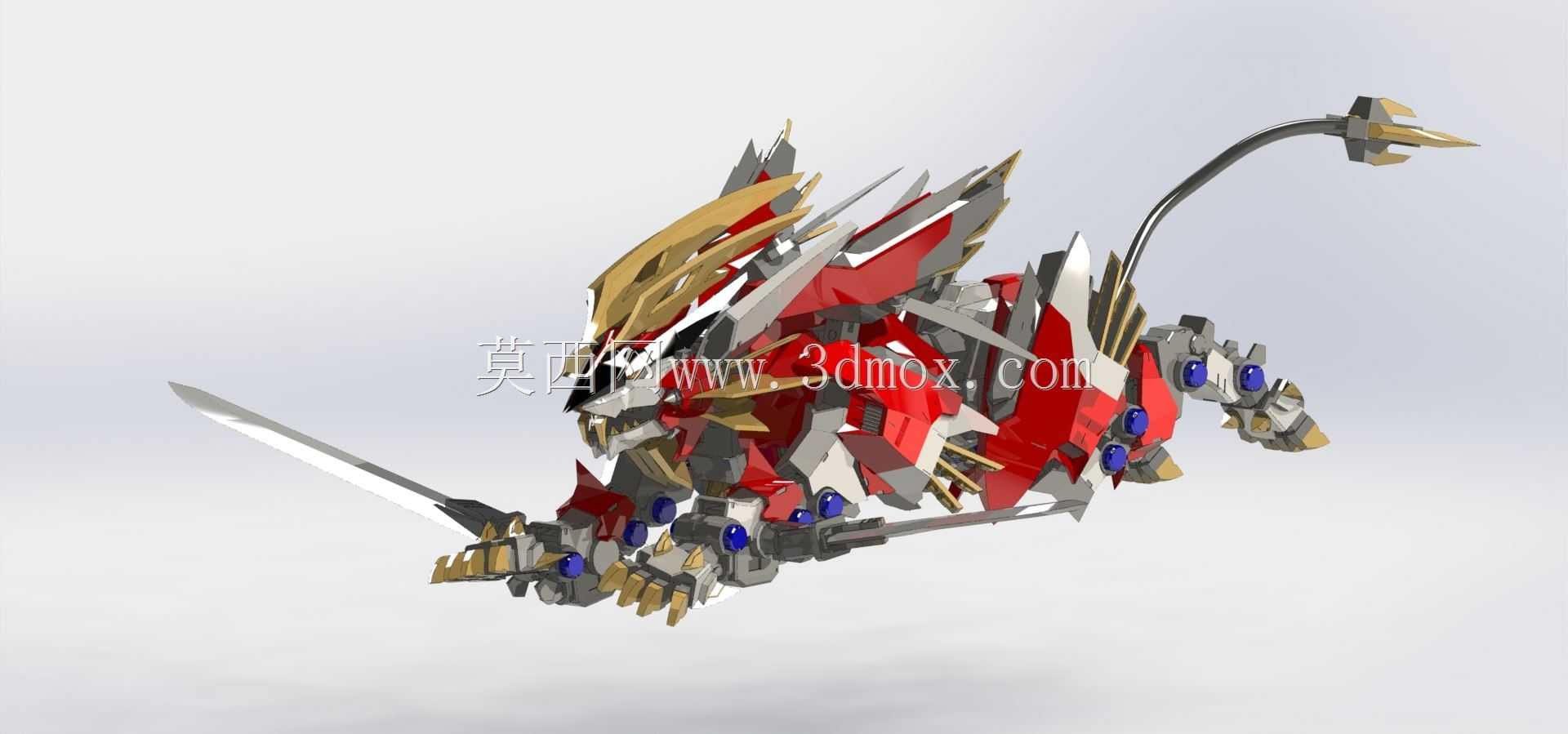

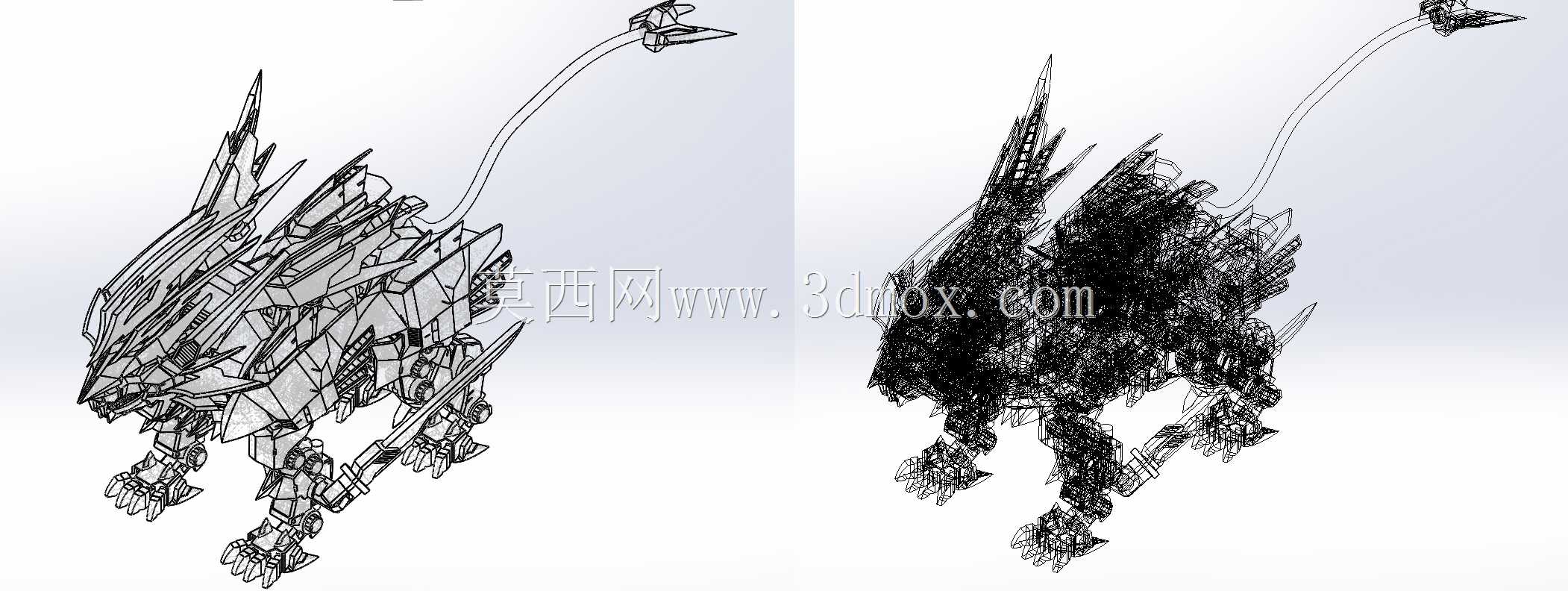

这款狮形机甲的设计最初是面向潮玩手办开发、动漫IP衍生实体道具制作以及机甲主题展陈装置场景打造的，在实际落地环节，既可以作为1:12比例拼装模型的结构原型，拆分后适配注塑模具开模需求，也能等比例放大后作为商业展陈的动态装置骨架，支撑外部蒙皮安装与内部动力组件排布。从功能特性来看，整体构型参考了突进型猎食生物的运动姿态，前肢预留了刃状武装的安装接口，尾部做了分段式铰接结构，可实现多角度摆动调整，躯干部分的分层装甲设计既保留了视觉上的锐利层次感，也给内部走线、关节活动留出了足够的安全间隙，不会出现动作干涉问题。设计过程中首先是确定整体动势线，以低伏突进的姿态为核心，先勾勒出四肢的受力支撑点位置，确保整体重心落在前后肢支撑面的中心区域，避免后续3D打印或者实体制作时出现重心前倾倒伏的问题；之后拆分装甲模块，将头部的冠饰结构、躯干的红白色装甲块、四肢的关节包覆件逐一做独立的结构拆分，每个拼接位都预留了0.15mm的装配公差，适配PLA材料3D打印的收缩率，也方便后期做分色喷涂处理。建模阶段先以曲面造型搭建整体外轮廓，确定整体长宽高比例控制在长度280mm、高度160mm、宽度120mm的尺寸边界内，满足常规桌面摆件的摆放尺寸要求，之后逐一切换实体建模模式制作内部的关节连接位，每个旋转关节都做了限位结构，避免转动角度过大导致结构破损，刃状武装部件单独做了加厚处理，厚度控制在3mm以上，防止实体制作后出现易断裂的问题。装甲表面的蓝色装饰件做了内嵌式安装槽设计，可以直接嵌入亚克力装饰件或者LED灯组，满足发光版本的改造需求，四肢的爪部结构做了分件处理，每个趾节都保留独立的活动空间，可调整不同的抓地姿态，适配不同的展示底座安装需求。整个建模过程中反复校验了各个部件的安装边界，确保外装甲与内部关节结构在最大活动角度下不会发生碰撞摩擦，尾部的分段铰接结构每一段都设置了阻尼卡位，调整角度后可以保持固定姿态，不会出现自然垂落的问题。
