三星Galaxy Note5智能手机外观结构三维数模

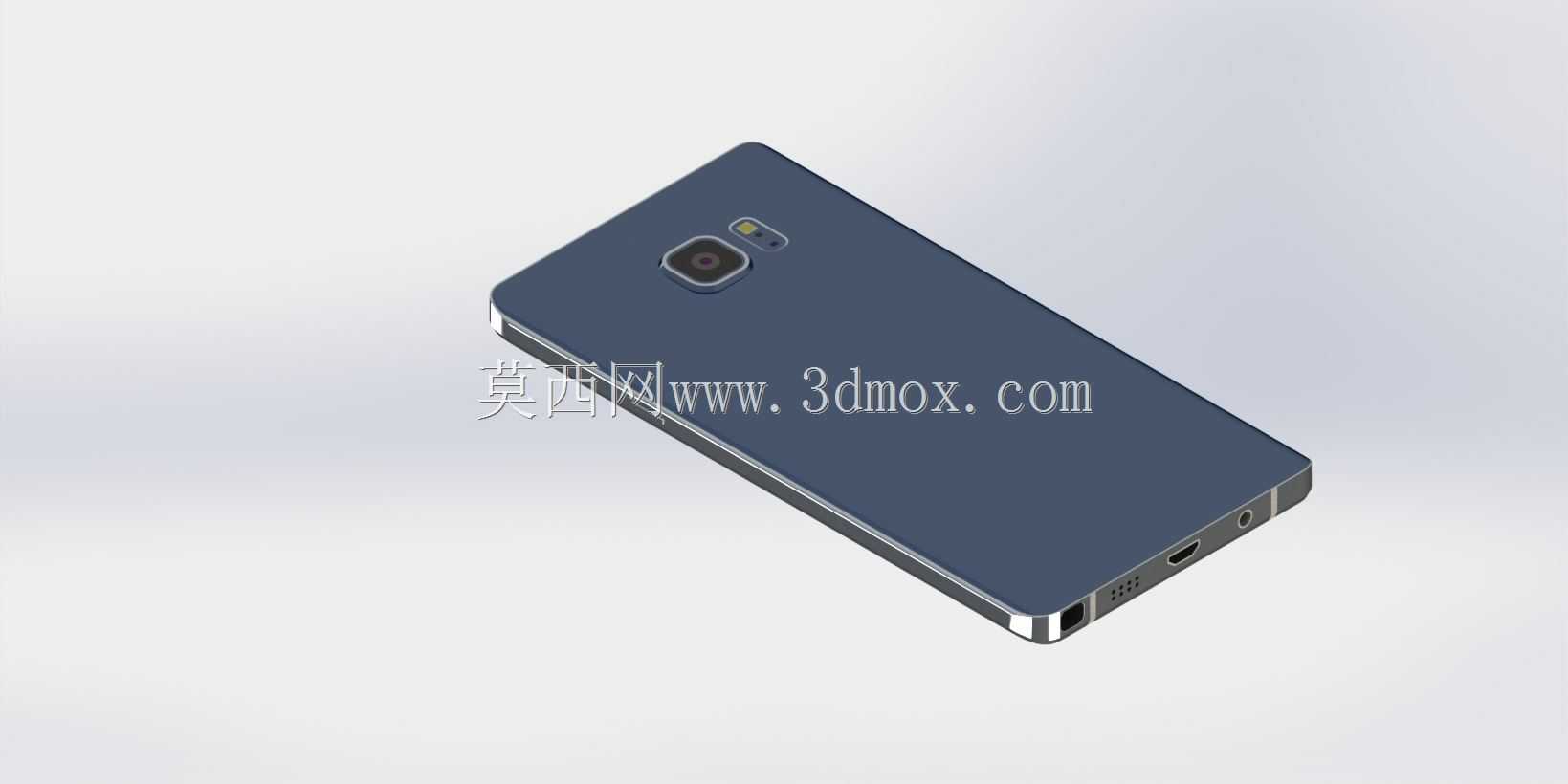

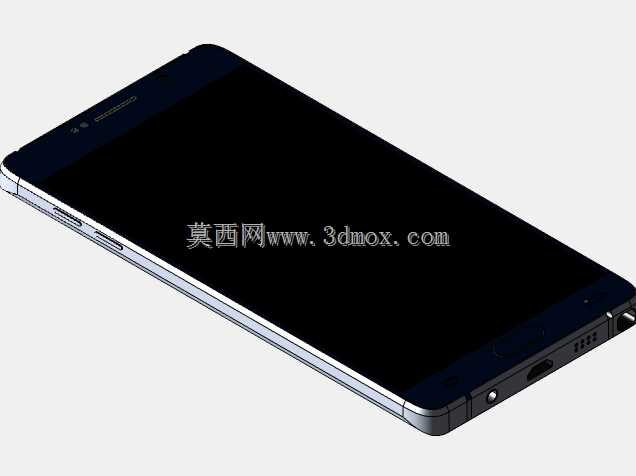

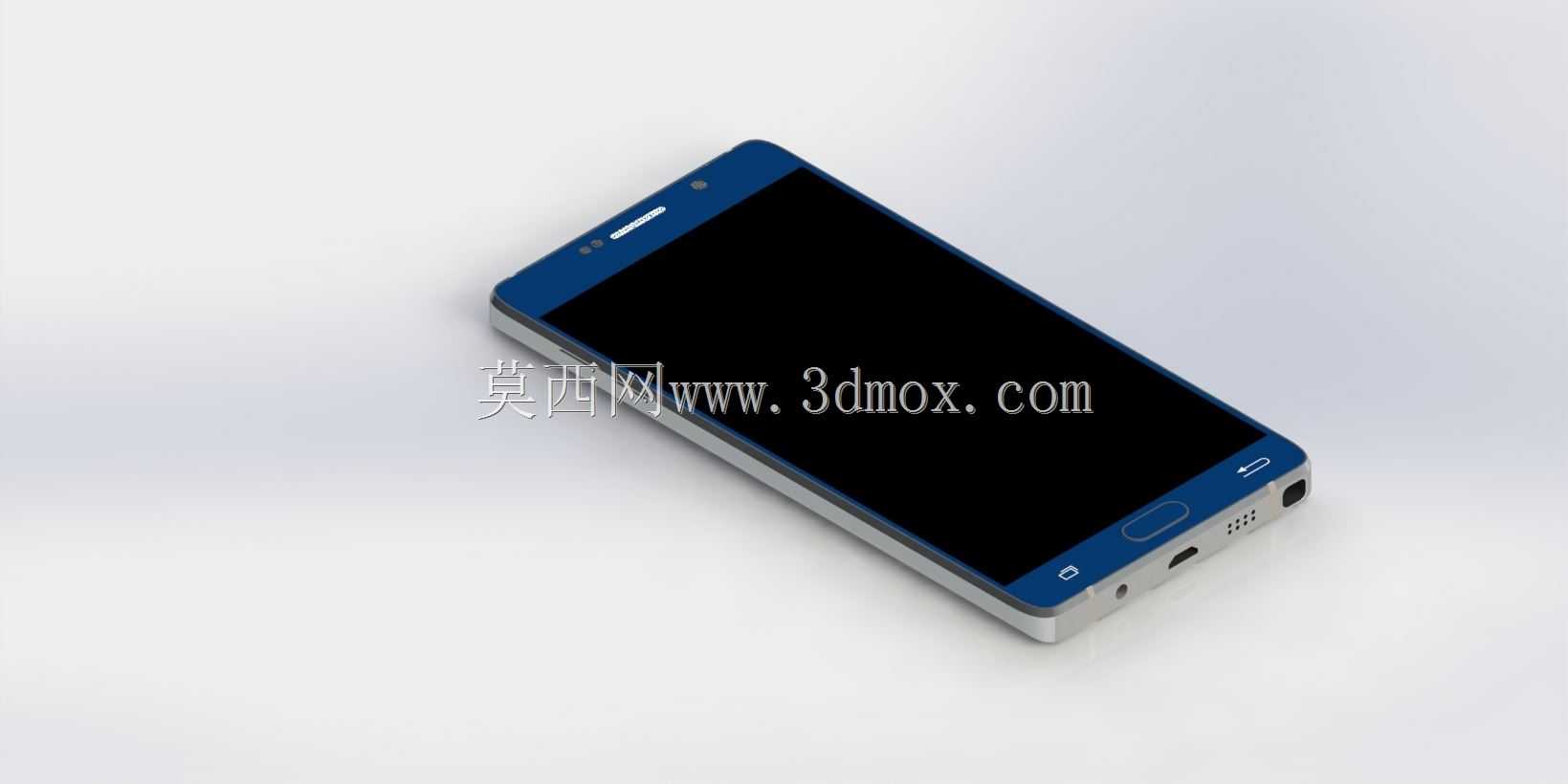

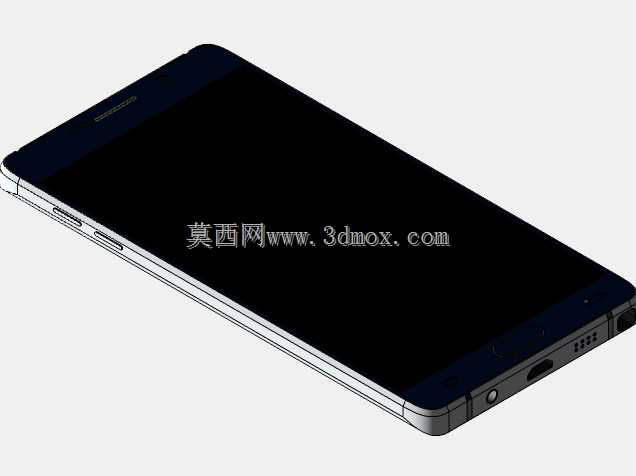

做消费电子结构设计的同行大多清楚，手机类外观数模在做配件开发、结构验证、人机交互校核环节的实用价值，这套三星Note5的三维数模，还原度足够支撑日常的结构设计参考需求。日常做手机保护套开模前期的结构匹配、车载支架的夹持边界校核、桌面无线充电模组的对位适配时，都可以直接调用这套数模做干涉检查，不用再反复找真机测量尺寸，能省不少前期测绘的时间成本。建模的时候先从整机外轮廓的基准面入手，先拉伸出中框的整体曲面，把2.5D前面板玻璃的弧面过渡、金属中框的倒角切边先做出来，再逐一处理侧边的按键开孔、底部的扬声器格栅、Type-C接口、3.5mm耳机孔的位置精度，每个开孔的位置公差都控制在0.05mm以内，保证和真机的装配边界一致。背面的曲面弧度是建模的重点，要贴合手掌握持的弧度，做曲面放样的时候反复调整G2连续的曲率，避免出现曲面褶皱，后置摄像头的凸起高度、指纹识别模块的凹陷深度都按照真机实测尺寸做了还原，保证数模的外形尺寸和真机完全匹配，整机的长宽厚边界严格对应真机参数，做配套产品设计的时候不用再额外预留冗余的调整量。建模过程中先拆分各个独立的外观零件，前面板、中框、后盖、按键、摄像头装饰件分别做独立的实体，方便后续做装配体的配合检查，曲面缝合之后逐一检查实体的壁厚，中框的金属部分壁厚均匀，玻璃面板的厚度控制在对应真机的尺寸，避免后续做结构仿真的时候出现参数偏差。做结构验证的时候，可以直接在数模上模拟保护套的装配间隙，预留0.1mm的装配公差，检查按键位置的对位是否准确，摄像头开孔的避让范围是否足够，也可以用来做跌落仿真的前期参考，校核边角位置的结构强度。对于刚接触消费电子建模的新人来说，这套数模也可以用来练习曲面建模的技巧，理解手机类产品的曲面过渡处理方式、开孔位置的布局逻辑，掌握消费电子产品从外观曲面到实体结构的建模流程，避免出现曲面破面、特征错位的常见问题。
