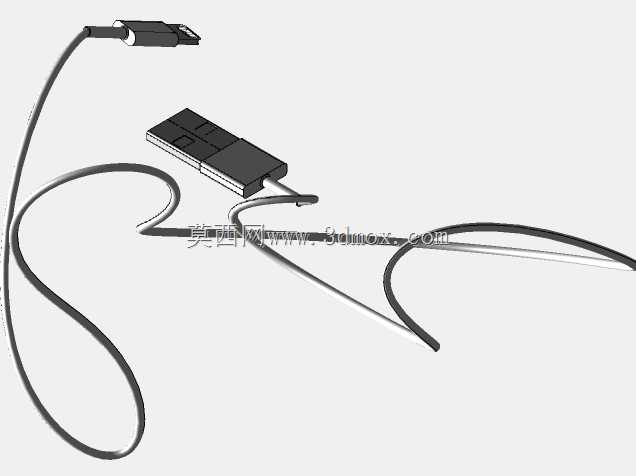

苹果闪电接口充电数据线结构设计

日常消费电子配套的线缆类零件，在数码配件领域的应用场景覆盖手机、平板等便携设备的电力传输与数据交互环节，这类零件看似结构简单，实际建模过程中需要兼顾外观还原度与结构合理性，才能满足后续结构验证、配件开模参考等实际需求。做这个线缆建模的时候，最先要理清的是两端接头与线身的衔接关系，Lightning端接头的金属触点排布、外壳包胶的倒角弧度，USB-A端的金属屏蔽壳结构、内部塑胶卡位的尺寸边界，都需要对照实物的实际安装尺寸做还原，不能只做外观曲面而忽略内部的装配限位结构，毕竟这类配件的接头部分是插拔受力的核心区域，尺寸偏差过大会直接导致插拔卡顿、松脱的问题。建模步骤上，先从两端接头的实体结构入手，先绘制接头的基准草图，拉伸切除出金属外壳的基础轮廓，再做触点位置的微结构，处理好包胶部分与金属件的贴合面，避免出现曲面缝隙；线身部分不能直接用简单的扫掠命令一蹴而就，要考虑线缆自然摆放的弯曲弧度，先绘制空间样条曲线作为路径，注意不同弯曲位置的曲率变化，模拟真实线缆的柔性弯折状态，线身与接头衔接的位置要做过渡圆角，还原实际生产中注塑包胶的收口结构，避免出现生硬的直角衔接。从功能特性来看，这类闪电线缆的核心作用是实现便携设备与电源、主机之间的电力与信号传输，建模时除了外观结构，也要考虑线身的直径参数与接头的尺寸匹配，线身外被的厚度要符合常规线缆的设计规范，接头部分的插拔导向斜面要做合理的角度处理，保证实际使用时的插拔顺滑度。很多新手做这类线缆建模容易陷入只追求外观曲面好看的误区，忽略实际生产中的安装边界，比如接头内部的焊线位空间、屏蔽层的包裹范围，这些结构虽然在外观展示时看不到，但作为结构设计参考模型，必须把这些隐含的装配空间预留出来，才能给后续的配件结构设计、模具开发提供有效的参考。另外线身的弯曲形态不能做得过于规整，真实的线缆在自然放置时会有不同曲率的弯折，甚至局部会有轻微的扭转，建模时调整扫掠路径的控制点时，要刻意做出这种自然的形态偏差，避免模型看起来过于生硬，像硬质管材而不是柔性线缆。两端接头的标识细节、分模线位置也要做适当的还原，这些细节虽然不影响核心结构，但能提升模型的真实度，对于做产品展示、配件设计参考的场景来说，细节的还原度直接决定了模型的实用价值。
