布拉姆BT52一级方程式赛车结构设计

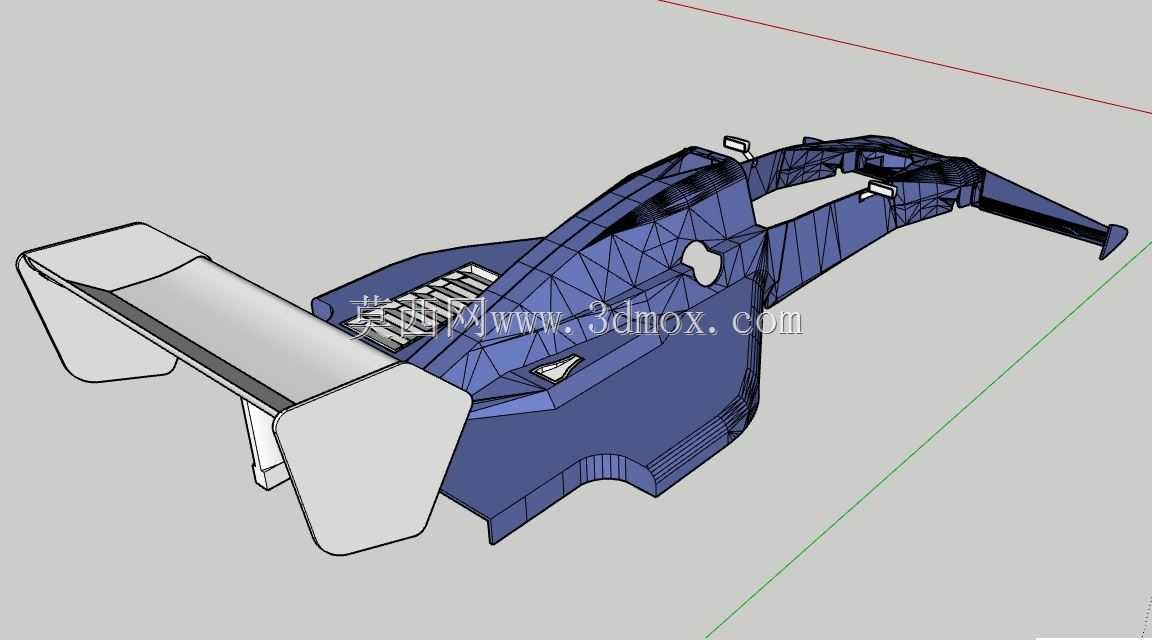

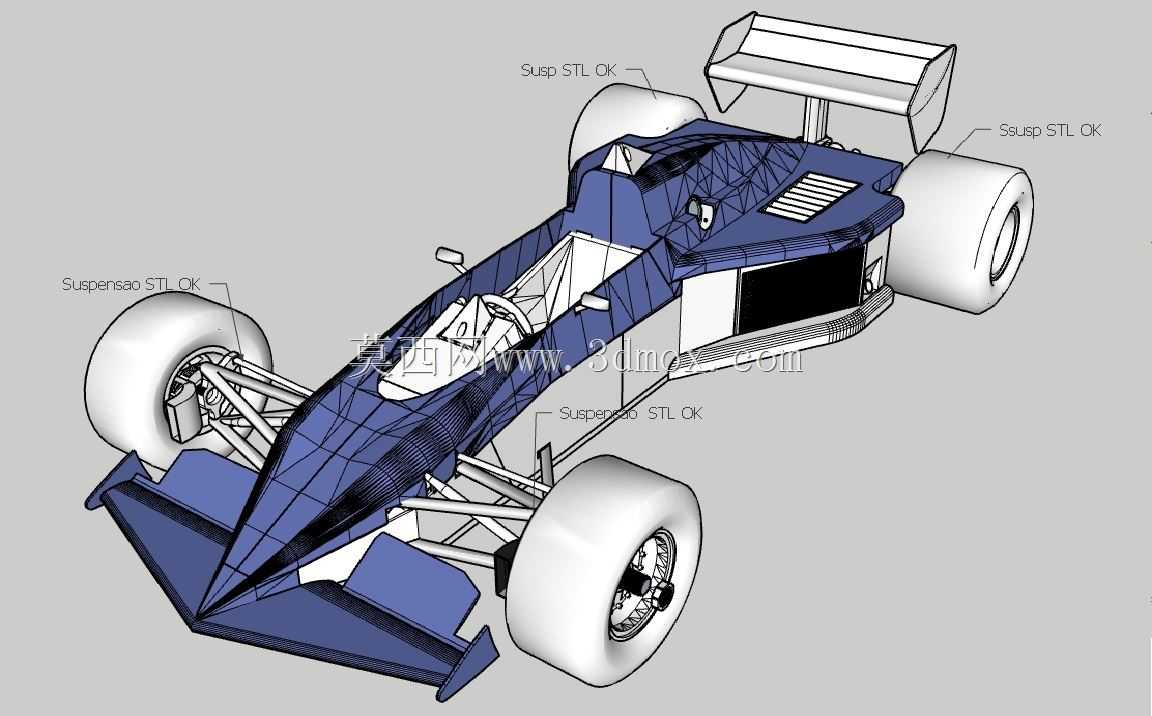

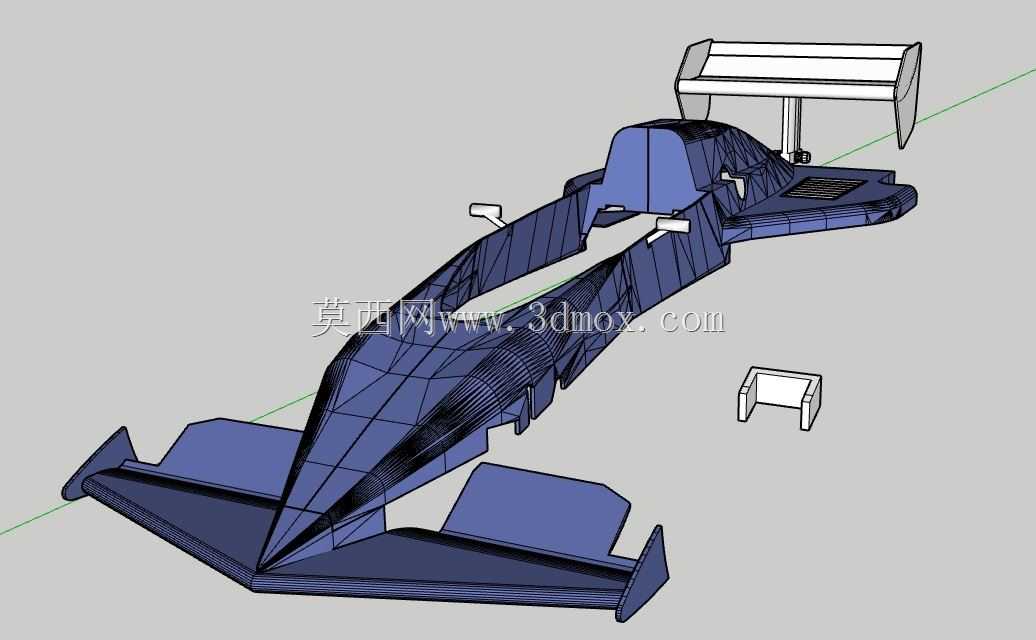

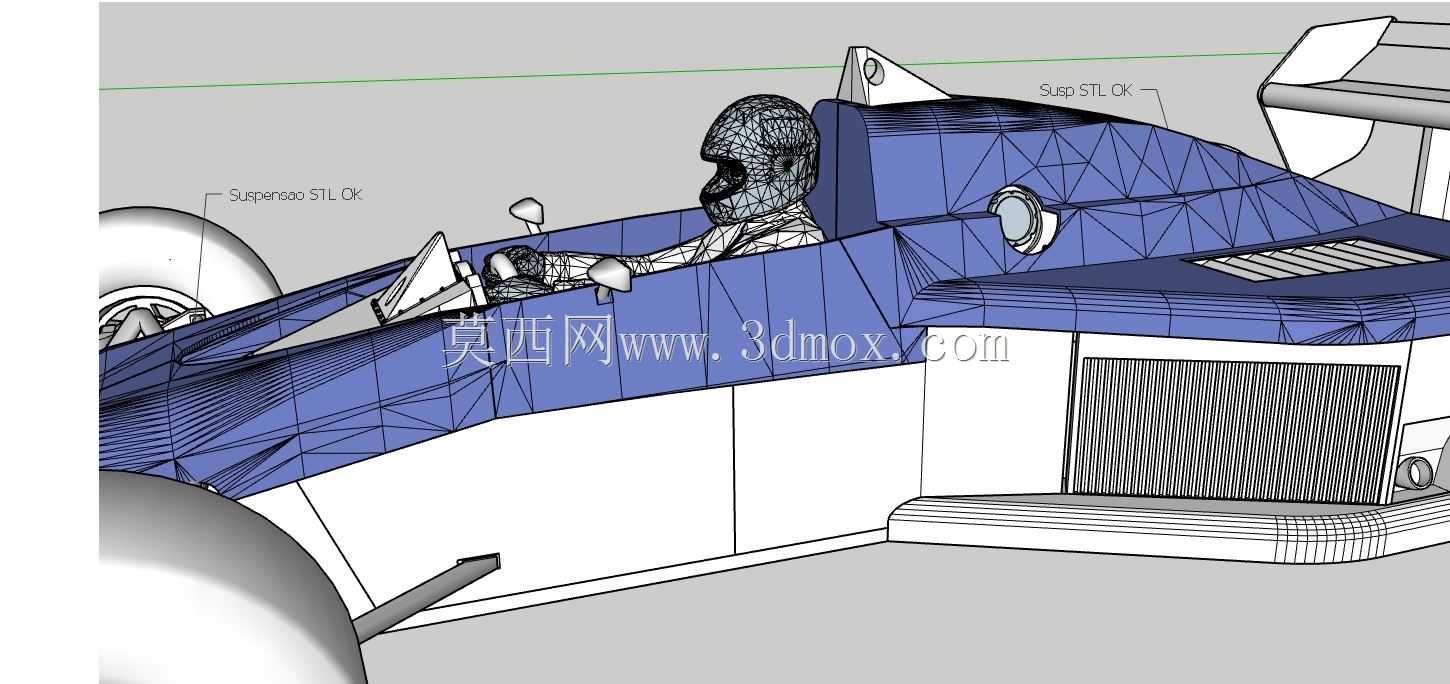

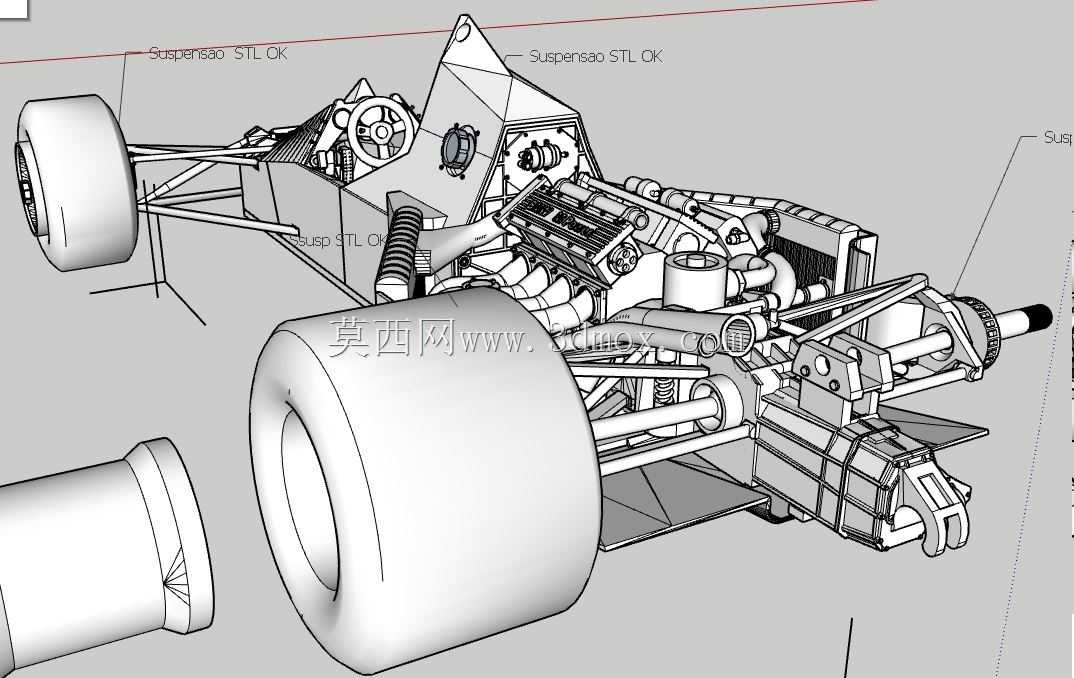

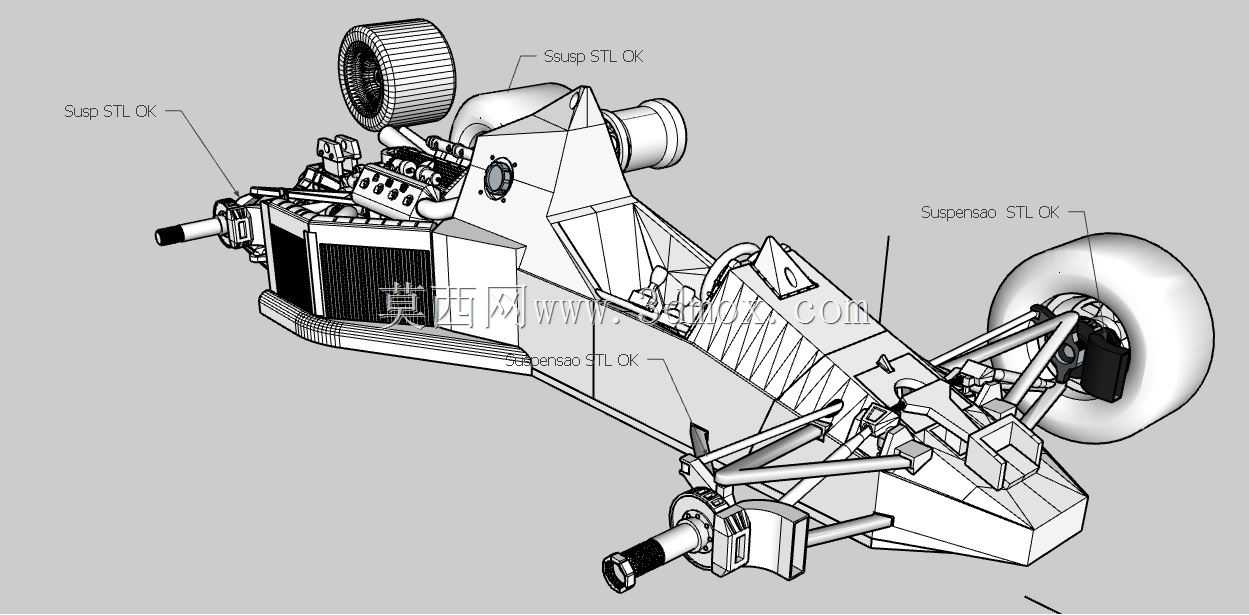

这套赛车三维结构设计可覆盖赛事研发验证、高校车辆工程教学演示、赛车改装方案推演、文创展品开发等多个场景，在赛事研发环节，可直接用于空气动力学仿真前置验证、底盘硬点匹配校核，省去前期油泥模型反复修型的冗余工序；教学场景中可拆解为独立教学模块，让学生直观理解方程式赛车各系统的装配逻辑与运动干涉边界。整车采用全独立元件拆分设计，悬架部分还原了双叉臂结构的上下摆臂、转向节、推杆阻尼的连接关系，硬点坐标完全参照实车赛事调校参数设定，安装边界预留了阻尼调整行程与轮跳缓冲空间，轮距、轴距的尺寸链严格匹配F1赛事当年的技术规则要求，避免出现轮组与轮拱、悬架拉杆与车身覆盖件的运动干涉。动力总成部分还原了涡轮增压发动机的进排气路径、中冷器安装位、交流发电机与起动机的装配接口，散热系统的管路走向与散热器安装面完全对齐车身侧箱的开口位置，保证气流路径与实车散热逻辑一致。驾驶舱区域按照单体壳结构的安全边界设计，预留了六点式安全带安装位、仪表板安装支架、踏板组的调节行程，头部保护结构的外形完全符合赛事安全规范的尺寸要求，新增的驾驶员模型可用于验证驾驶姿态的人机工程合理性，校核方向盘转动、踏板踩踏时的操作空间是否充足。车身空气动力学套件部分，前翼的多层翼片角度、尾翼的主副翼攻角、侧箱的气流引导曲面都做了连续曲率处理，建模时先通过草绘勾勒各翼型的截面轮廓，通过曲面放样生成主曲面，再对曲面衔接处做G2连续倒角，避免后续CFD仿真时出现气流分离的计算误差；车轮部分还原了热熔胎的胎壁弧度、轮毂的辐条结构、制动盘与卡钳的安装位置，轮胎与轮拱的间隙按照高速行驶下的轮胎形变量预留了足够安全距离。建模过程遵循从整体硬点到局部细节的推进逻辑，先搭建车架的线框骨架确定各系统的安装基准，再依次完成悬架、动力总成、驾驶舱、覆盖件、轮组的零件建模，每个零件单独建立装配约束，可实现整车的爆炸视图拆解与运动仿真，对悬架上下跳动、前轮转向的运动行程做干涉检查，调整了部分拉杆的安装角度与覆盖件的局部曲面，消除极限工况下的零件碰撞风险，所有零件的壁厚、安装孔位都参照实车的加工工艺设定，可直接导出用于3D打印的实体模型，打印时无需额外添加支撑结构，各拆分零件的拼接公差控制在0.1mm以内，保证装配后的整车结构精度。
