宝马E46车型遥控机械钥匙结构设计

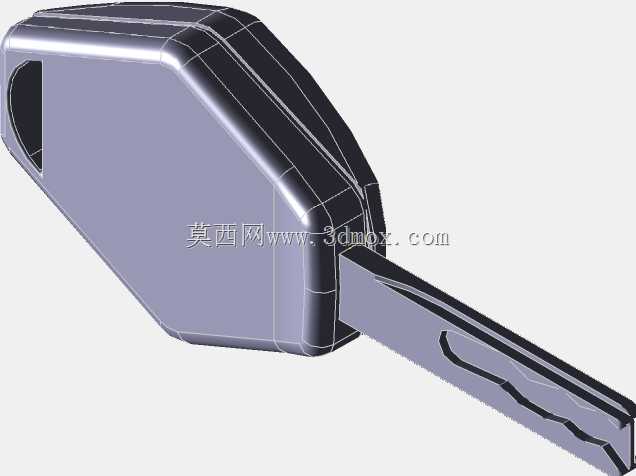

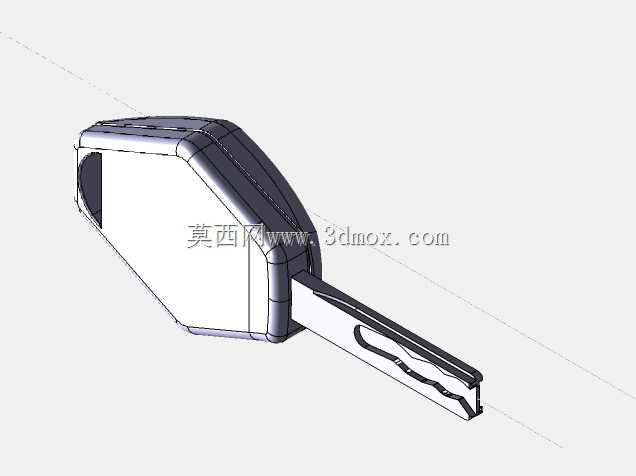

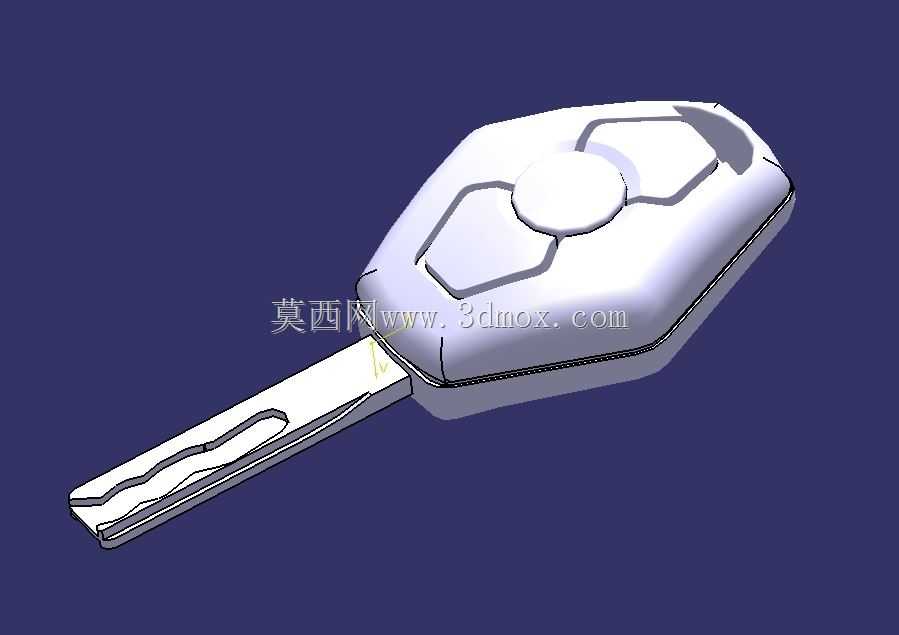

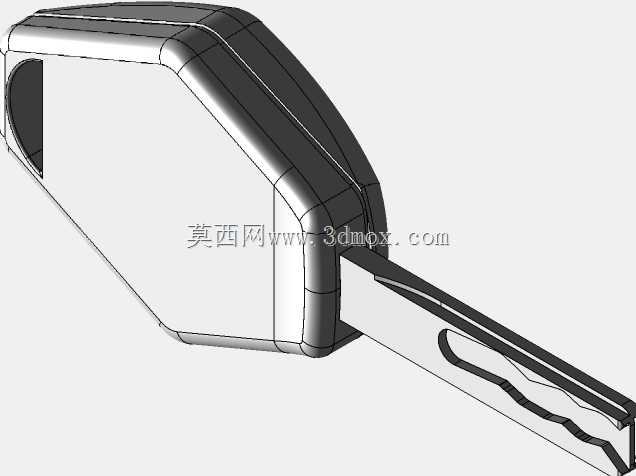

这款车用钥匙的三维建模工作，最初是承接汽车售后配件复刻的需求开展的，日常在汽车维修、配钥服务、配件替换场景中，这类高精度的钥匙模型是数控开齿、外壳注塑生产的核心依据。实际使用中，它需要同时满足机械齿部开锁、遥控按键触发车辆解锁闭锁的双重功能，设计时首先要兼顾手持握持的贴合度，外壳的多边形切角造型并非单纯装饰，每一处棱线都对应内部电路板、纽扣电池、按键触点的安装限位，避免车辆行驶颠簸过程中内部元件移位导致遥控失灵。建模初期先梳理安装边界：机械钥匙胚的厚度要匹配锁芯的插入口公差，整体折叠后外壳的长宽尺寸控制在成年人单手握持舒适的范围内，边缘做的微小圆弧过渡，是为了避免日常揣在口袋中剐蹭衣物或者划伤皮肤。画图时先从钥匙胚的齿形轮廓入手，先绘制基准平面上的钥匙胚二维轮廓，拉伸生成实体后，对照实车锁芯的配合尺寸修正齿位的高低差，保证插入锁芯后能顺畅带动锁舌转动。之后处理外壳部分，先构建内部的安装腔体，预留出电路板的固定卡扣位、电池仓的卡位，再做外部的曲面造型，三个按键的凸起高度要控制在按压行程合理的区间，既不能太突出导致误触，也不能太凹陷造成按压费力。外壳的合模线位置选在侧面的棱线处，这样后续注塑生产时合模痕迹不会影响外观手感，钥匙胚与外壳连接的转轴位置，要预留足够的转动间隙，保证钥匙弹出折叠时没有卡滞，同时转轴处的限位结构要能在钥匙完全展开时锁止，避免拧动钥匙开锁时胚体晃动。建模过程中还要考虑不同材质的分件，金属钥匙胚和塑料外壳的配合公差要留足装配余量，按键区域的软胶部分和硬塑外壳的贴合面要做止口结构，防止日常使用中进水进灰损坏内部电路。整个模型的曲面过渡要保证连续，没有突兀的棱角，后续做渲染验证时可以直观看到不同表面处理工艺的效果，比如外壳的磨砂质感、按键的亮面标识、金属胚的拉丝纹理，都能在模型中对应设置材质分区，为后续的配件生产提供直接的三维参照，减少开模试错的成本。
