12号口径霰弹枪枪管适配转接装置

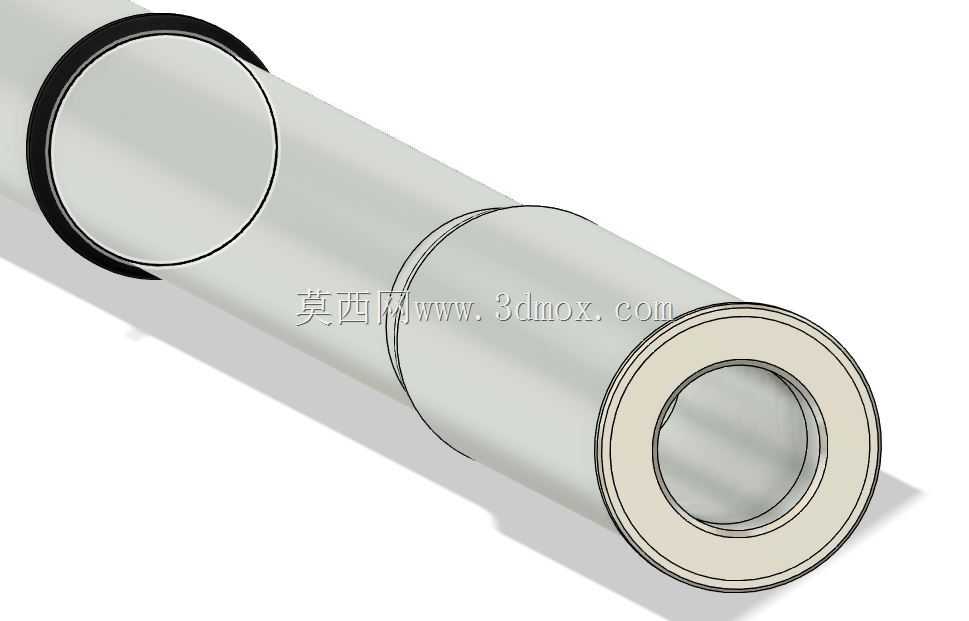

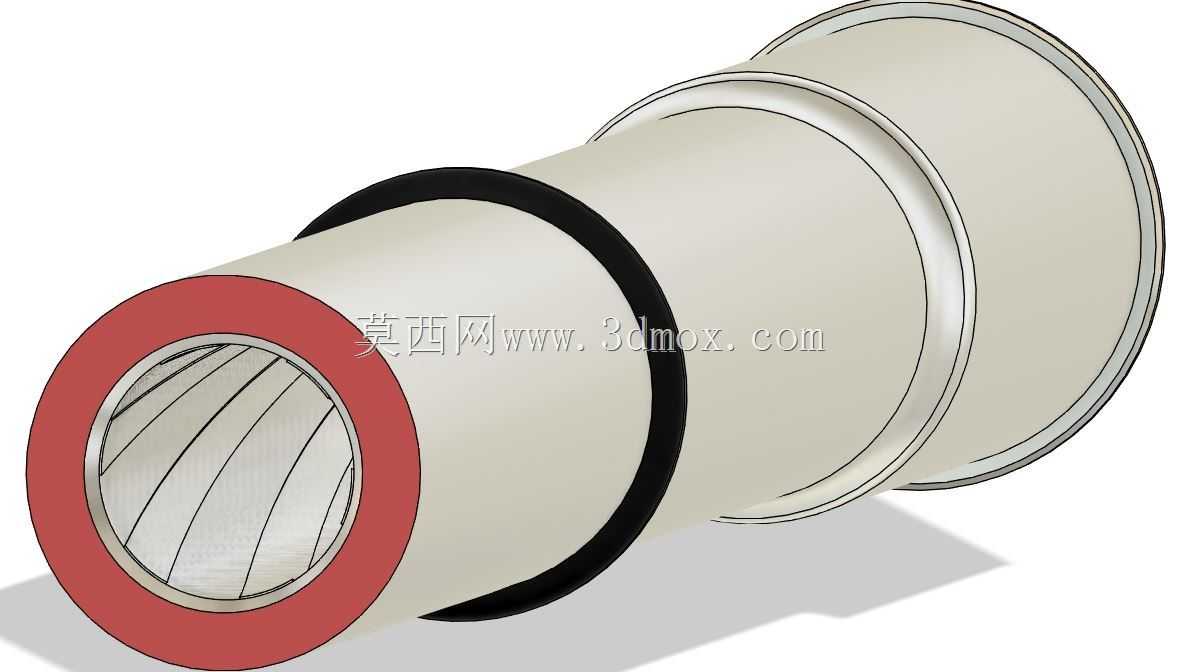

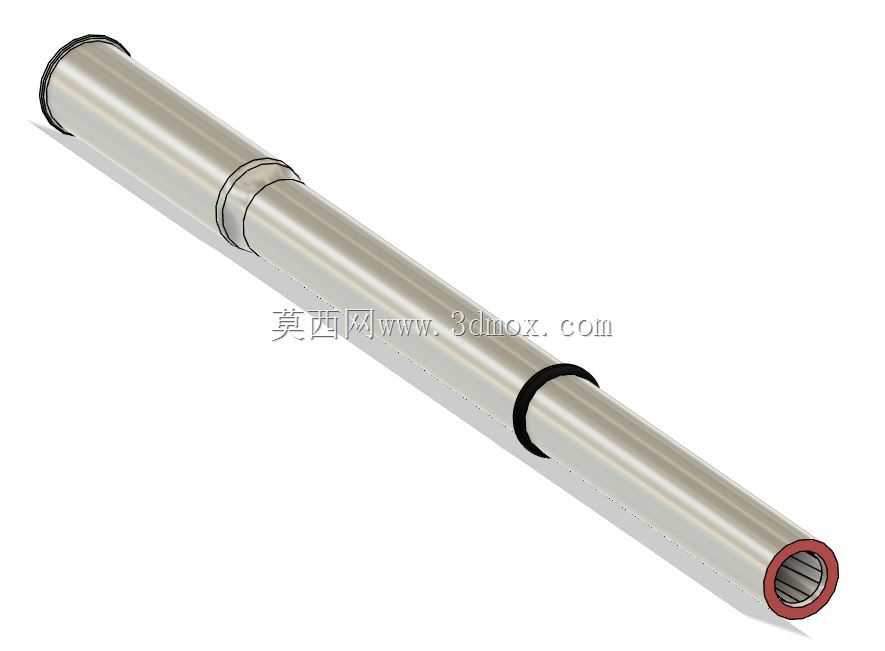

在民用射击运动、枪械改装以及战术配件适配场景中，不同口径枪管的转接适配是常见的改装需求，这款12号口径枪管用的筒式适配器，主要解决12号口径枪管兼容45-70口径枪管的使用需求，无需更换整根枪管即可实现不同口径弹药的发射适配，降低改装成本的同时保留原枪的握持与操作手感。从功能特性来看，该适配器主体为长筒状插入式结构，外壁设置有O形圈安装槽，装配O形圈后可与12号枪管内壁形成紧密贴合，避免发射时出现燃气泄漏、适配器移位的问题，保证射击精度与使用安全性；适配器内壁尺寸匹配45-70口径枪管的外径，插入后可直接作为45-70口径的枪管内衬使用，若采用4150钢材加工并做消应力处理，其结构强度可直接承受45-70弹药的发射膛压，无需额外加装支撑结构。从设计思路上，首先确定适配边界：12号口径枪管的标准内径、45-70口径枪管的标准外径是核心尺寸基准，适配器总长设定为12英寸，既保证足够的插入定位长度，避免发射时出现晃动，又不会过度伸出原枪管影响枪械整体平衡；外壁的O形圈槽位置经过受力仿真优化，分别布置在适配器前端、中部位置，多点位支撑抵消发射时的径向冲击力，同时O形圈的弹性补偿可适配不同生产公差的12号枪管内壁，提升适配通用性。三维建模阶段，首先绘制两端的同心圆截面，确定内外径尺寸后拉伸生成主体筒身，之后在对应位置切除O形圈安装槽，槽的宽度与深度匹配标准O形圈的尺寸规格，保证装配后O形圈有合理的压缩量；接着对适配器的内孔入口处做倒角处理，方便45-70枪管的插入定位，外表面做光滑过渡处理，减少插入12号枪管时的摩擦阻力；建模完成后做干涉检查，确认适配器与两种口径枪管的装配间隙在合理范围内，同时做静力学仿真，验证4150钢材材质下，适配器承受最大膛压时的形变与应力分布，确保结构强度满足使用要求。实际安装时，只需在O形圈槽内装入对应规格的O形圈，在适配器外壁涂抹少量润滑脂，即可将其平稳推入12号口径枪管内部，推到位后适配器尾端与枪管尾端对齐，即可装入45-70口径枪管完成适配，拆卸时只需用推杆从枪口端顶出即可，操作便捷无需专用工具。
