高帮系带户外工装靴结构设计

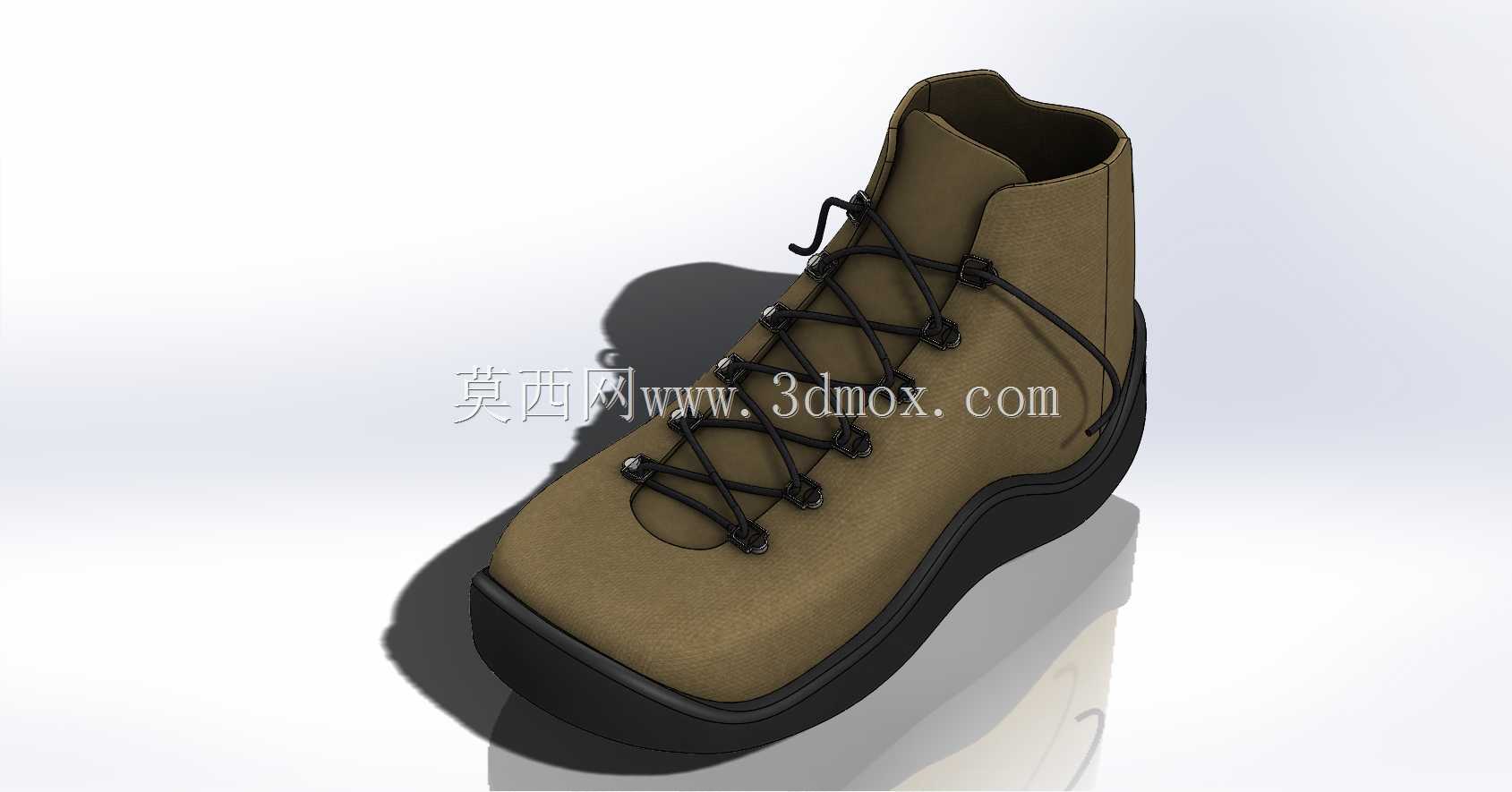

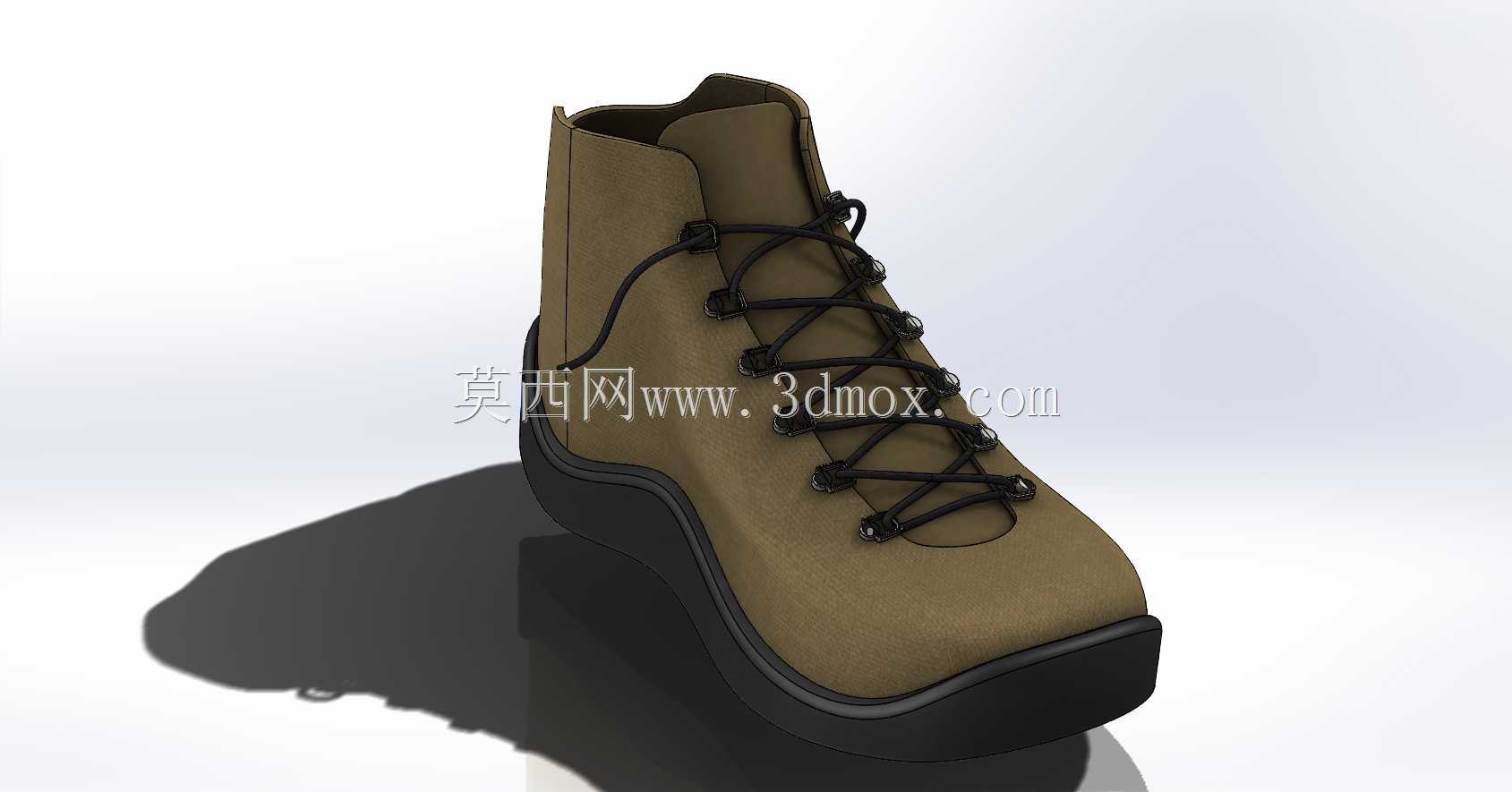

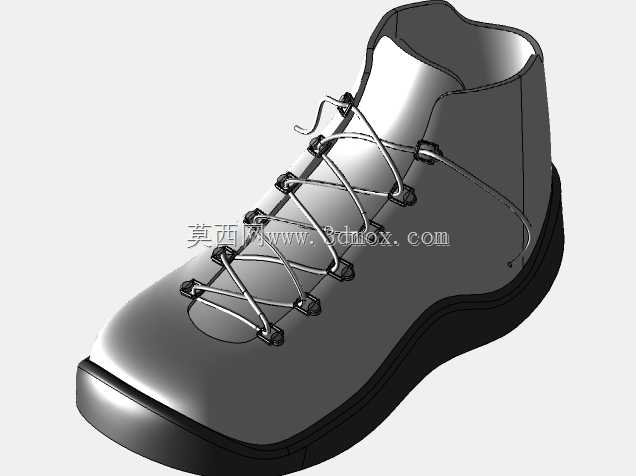

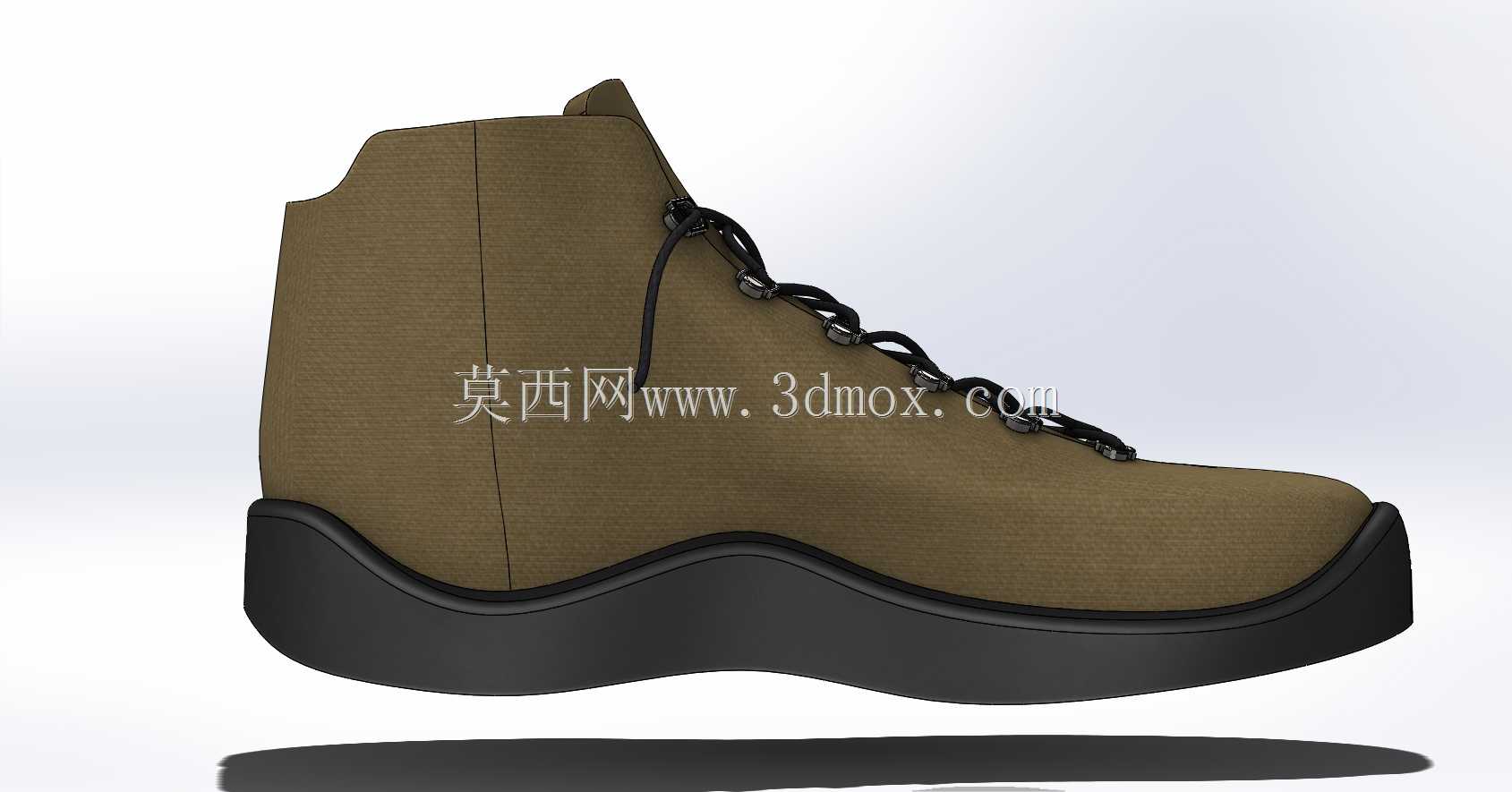

这款高帮系带工装靴的三维建模，最初是为户外劳保鞋款的结构验证项目搭建的，日常可用于户外徒步、作业防护场景下的鞋款结构干涉校验，也能为鞋类开模前的配合公差验证提供直观的三维参照。建模时最先梳理的是鞋体各部件的装配边界：靴筒高度设定在脚踝以上8cm位置，既保证对踝关节的包裹防护性，也不会过度限制脚踝的活动角度；鞋底采用分层结构设计，外层耐磨橡胶层厚度12mm，中底缓冲层厚度8mm，鞋头位置做了15mm宽度的橡胶包边，能在磕碰场景下对脚趾形成额外防护，鞋跟位置的鞋底做了5mm的高度差，适配日常行走的足弓受力角度。画图时先从鞋底的轮廓曲面开始搭建，先绘制鞋底侧视、俯视的轮廓草图，通过放样曲面生成鞋底的基础外形，再对鞋底的防滑纹路做阵列切除，纹路深度设定为3mm，兼顾防滑性能与鞋底的结构强度。靴面部分先根据脚型的三维扫描点云拟合出靴筒的基础曲面，再拆分出鞋舌、鞋带孔片、鞋帮包边这些独立部件，鞋带孔采用金属气眼结构，每个气眼的内孔直径4mm，相邻气眼的间距控制在25mm，保证系带时的受力均匀，鞋带本身采用扫描特征生成，按照交叉系带的排布方式做路径拟合，还原实际穿系后的自然弯折形态。建模过程中需要反复校验各部件的配合间隙，比如靴面与鞋底的粘合面预留0.2mm的胶层厚度，鞋舌与靴筒的重叠宽度控制在20mm，避免行走过程中出现鞋舌偏移的问题，靴筒上口做了5mm宽度的包边处理，边缘做圆角过渡，避免磨脚的问题。整个模型的曲面都做了连续性校验，保证后续导入渲染模块或者开模加工时不会出现破面问题，各部件的拆分也完全匹配实际制鞋的生产工艺流程，能直接对接后续的样板制作环节。
