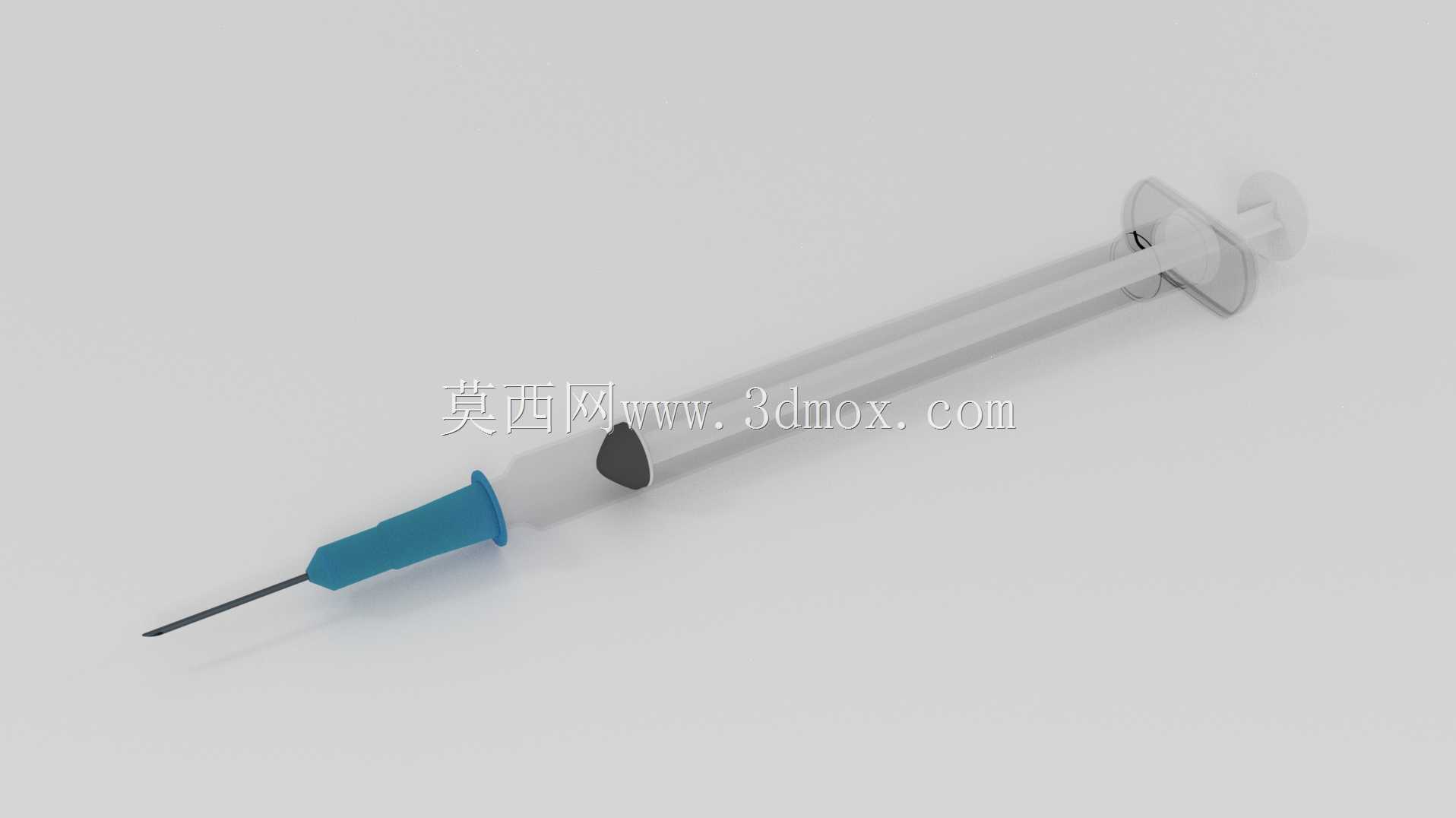

1毫升规格医用注射器精细结构设计

日常临床场景里，1ml容量的注射器是皮内注射、小剂量精准给药、疫苗接种等操作的核心器具，对剂量控制精度、部件配合顺滑度、结构密封性都有极高要求，建模时需要完全贴合实际医用器具的装配逻辑，不能出现结构干涉或者功能逻辑偏差。建模初期先梳理各部件的装配边界：针筒部分为透明医用级材质的薄壁筒体，内壁需要保证极高的圆柱度，避免推杆运动时出现卡顿或者漏液问题，筒体端部的锥头是和注射针配合的核心部位，锥度严格遵循医用器械的通用标准，保证针头安装后不会松脱漏液，同时筒体外侧的刻度标识区域需要预留平整的曲面位置，对应实际产品的容量刻度印刷区域，刻度的分度值对应1ml总容量的精度要求，最小分度值控制在0.01ml量级，满足小剂量给药的读取需求。推杆部分的设计需要匹配针筒内壁的尺寸，前端的橡胶活塞位置需要做限位结构，保证活塞推进到针筒前端时不会出现过度顶出的问题，同时推杆尾部的推片需要做符合人体工学的加宽设计，方便医护人员操作时手指施力，推杆杆身的加强筋结构在建模时要做均匀分布，既保证推杆的轴向刚度，避免推注时杆身弯曲变形，又不会过度增加材料用量。注射针部分的建模需要区分针座和针管两个部分，针座和针筒锥头的配合面要做贴合处理，针管部分为薄壁细管结构，针尖的斜切角度符合医用注射针的标准角度，保证穿刺时的顺畅度，减少穿刺阻力。建模过程中先绘制各部件的二维草绘截面，针筒部分采用旋转凸台命令生成主体薄壁结构，之后对端部锥头、尾部的凸缘结构做细节切除和倒角处理，避免锐边应力集中；推杆部分同样先绘制杆身和推片的草绘，通过拉伸和筋特征完成主体结构，前端的活塞安装槽位置做精确的尺寸控制，保证橡胶活塞安装后的过盈量在合理区间，实现密封和滑动的平衡；注射针部分通过旋转生成针座结构，针管采用薄壁拉伸命令生成，针尖斜切面通过拉伸切除完成，角度控制在临床常用的12-15度区间。各部件建模完成后进行虚拟装配，检查各运动部件的配合间隙：推杆在针筒内的行程要覆盖从0到1ml的全容量区间，运动过程中无干涉，锥头和针座的配合面完全贴合无间隙，推片和针筒尾部凸缘的限位位置准确，当推杆推到底部时，活塞前端刚好和针筒锥头的内端面贴合，保证无残液余量。这类小容量注射器的建模核心在于精度控制，所有配合尺寸都要符合医用耗材的实际生产公差要求，不能随意放大或者缩小配合间隙，否则会直接影响实际使用时的剂量准确性和操作手感，建模完成后还可以通过干涉检查工具逐一排查各部件的装配问题，确保结构完全符合实际产品的功能逻辑，可直接用于后续的结构验证、教学演示或者3D打印样件制作。
