止动叉间歇传动机构结构设计

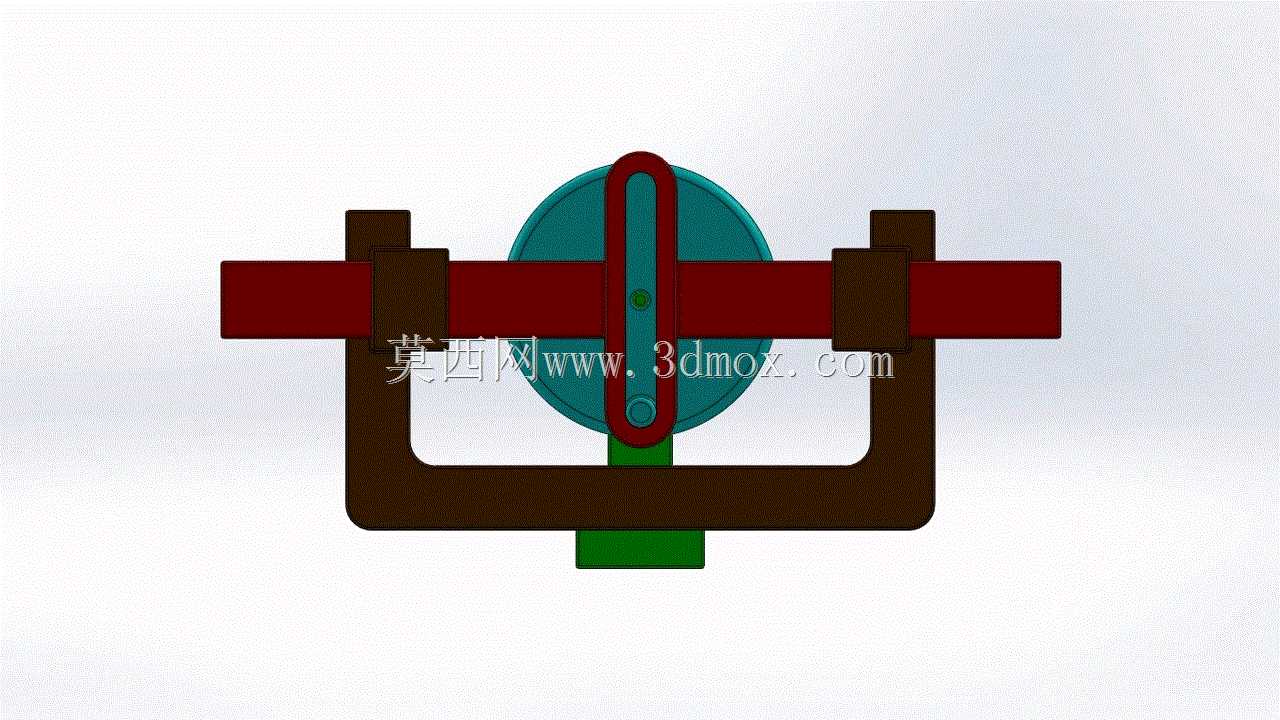

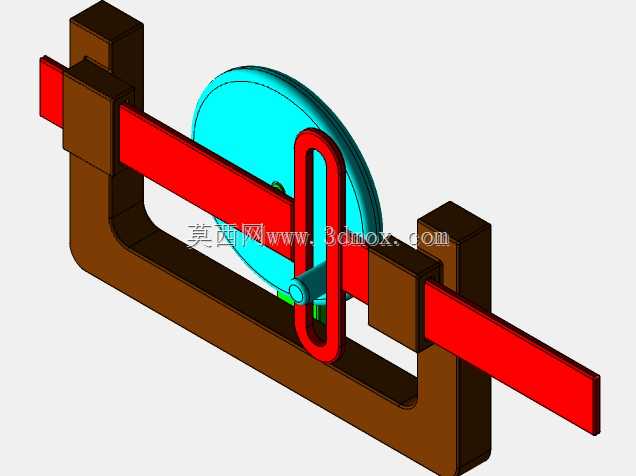

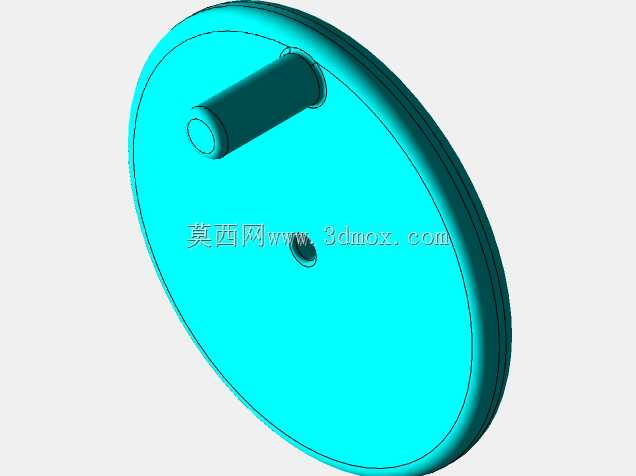

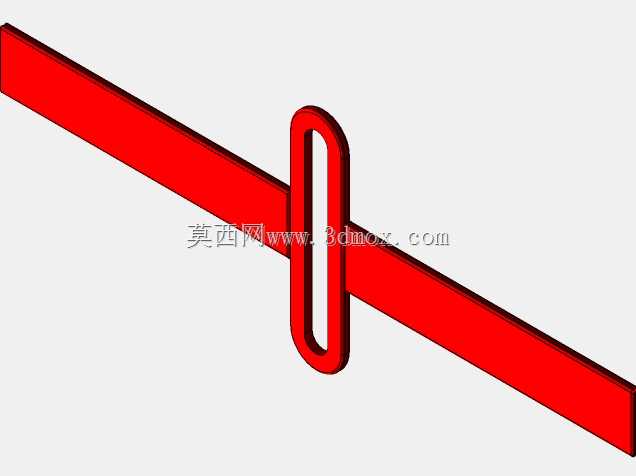

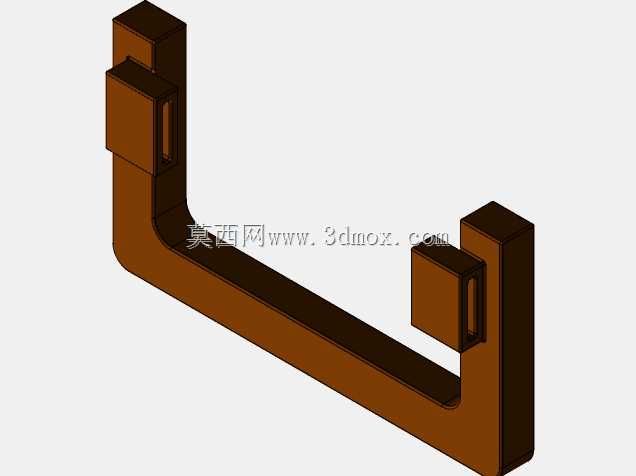

这类止动叉结构常见于轻工自动化生产线的间歇送料工位、包装设备的定距进给单元，以及小型专用机床的工位转位模块中，核心作用是把输入轴的连续圆周转动，转换为从动件的周期性间歇直线往复动作，同时在停歇阶段依靠叉体的锁止弧面完成位置锁定，避免从动件受负载扰动出现偏移，相比槽轮机构，这类止动叉结构的加工难度更低，冲击载荷更小，适合中低速、轻负载的间歇传动场景。建模时先梳理运动逻辑：输入侧的偏心销随圆盘做整周转动，销柱嵌入叉体的竖直导槽内，带动叉体沿水平导轨做往复滑动，当偏心销转动到导槽上下端点位置时，叉体进入停歇状态，此时圆盘上的锁止圆弧面与叉体框架的内弧面完全贴合，实现位置锁止，整套机构的运动行程由偏心销的回转半径决定，安装时需要保证输入轴与叉体导槽的对称中心面重合度控制在0.02mm以内，避免运动卡滞。画图时先确定输入轴的安装基准面，绘制偏心圆盘的草图，标注偏心距尺寸后拉伸生成盘体，在偏心位置绘制销柱的截面，拉伸后与盘体做布尔合并；接着绘制止动叉的主体轮廓，先画出水平导杆的截面，再延伸出U型框架结构，在框架中心开出竖直通槽，槽宽与偏心销的直径采用H7/f6的间隙配合，保证销柱在槽内滑动顺畅无卡滞，之后在框架上下端加工出与圆盘锁止弧匹配的内凹圆弧面，圆弧半径与圆盘外圆半径保持一致，保证锁止阶段的面接触贴合。后续绘制两侧的导向支座，支座内孔与水平导杆采用间隙配合，支座的安装孔位需要匹配设备安装板的孔距，整套机构的安装边界需要预留输入轴的联轴器安装空间，以及导杆末端连接执行件的接口位置，建模完成后需要做运动干涉检查，验证偏心销在整周转动过程中与导槽侧壁无剐蹭，锁止弧面在停歇阶段无间隙窜动，同时核算导杆的最大伸出长度，避免行程末端出现结构干涉。这类结构的优势在于构件数量少，传动链短，维护成本低，不需要额外的锁止构件就能实现间歇动作的位置锁定，在小型自动化设备的进给工位中应用十分广泛，建模时需要重点关注配合面的尺寸公差，以及运动副的间隙设置，才能保证实际装配后运动顺畅，达到设计预期的间歇传动效果。
