3D打印步进驱动指针式机电时钟结构

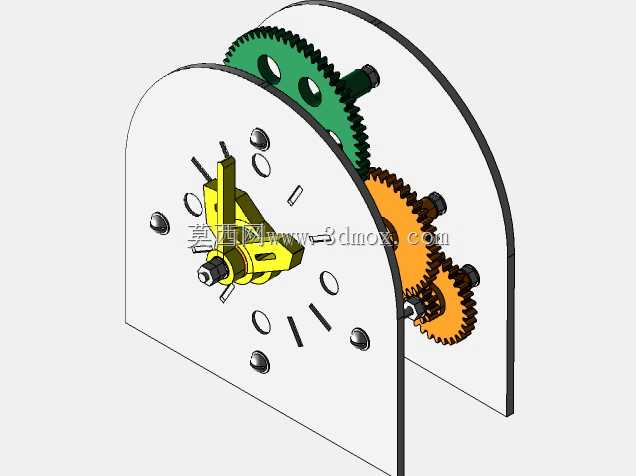

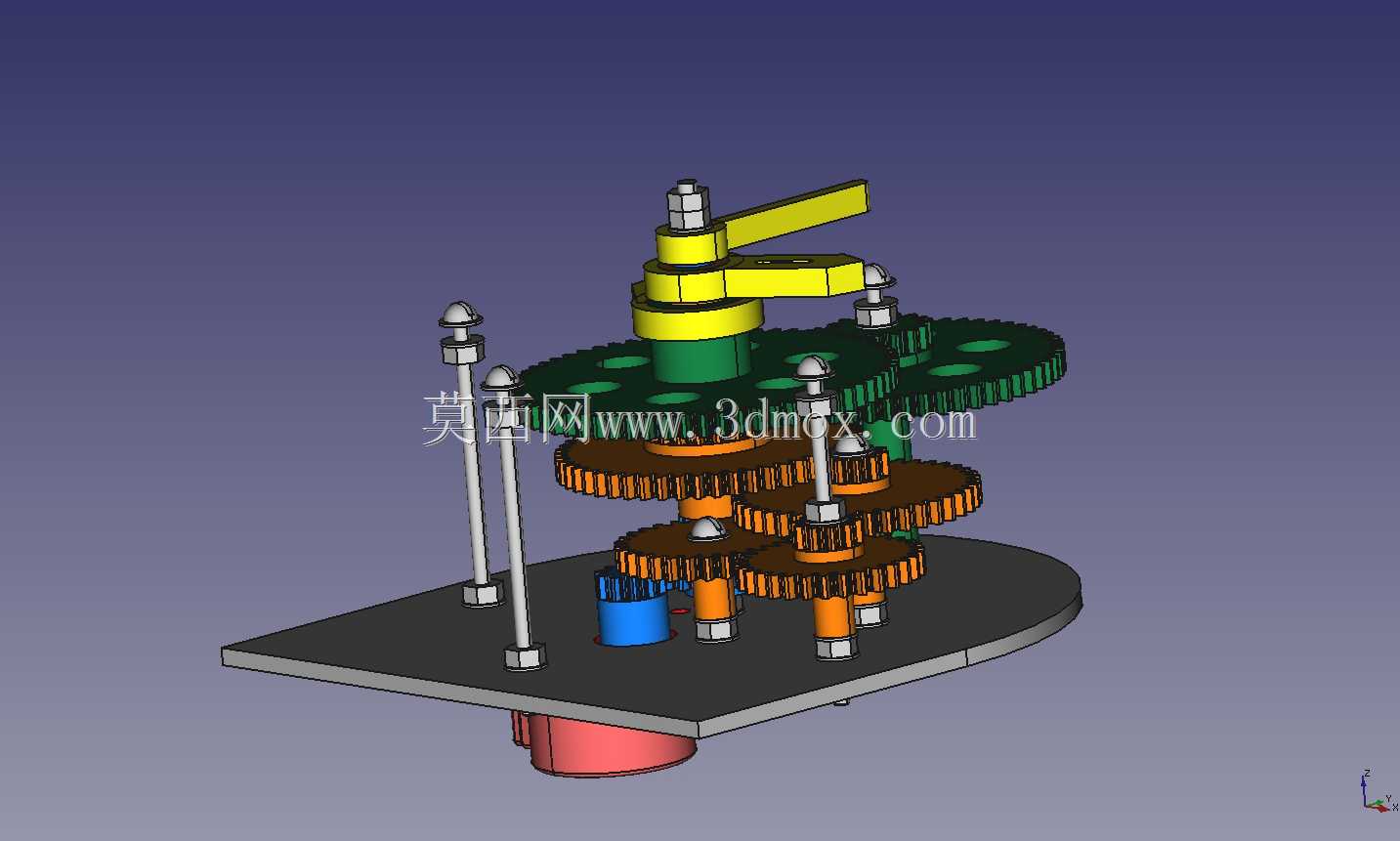

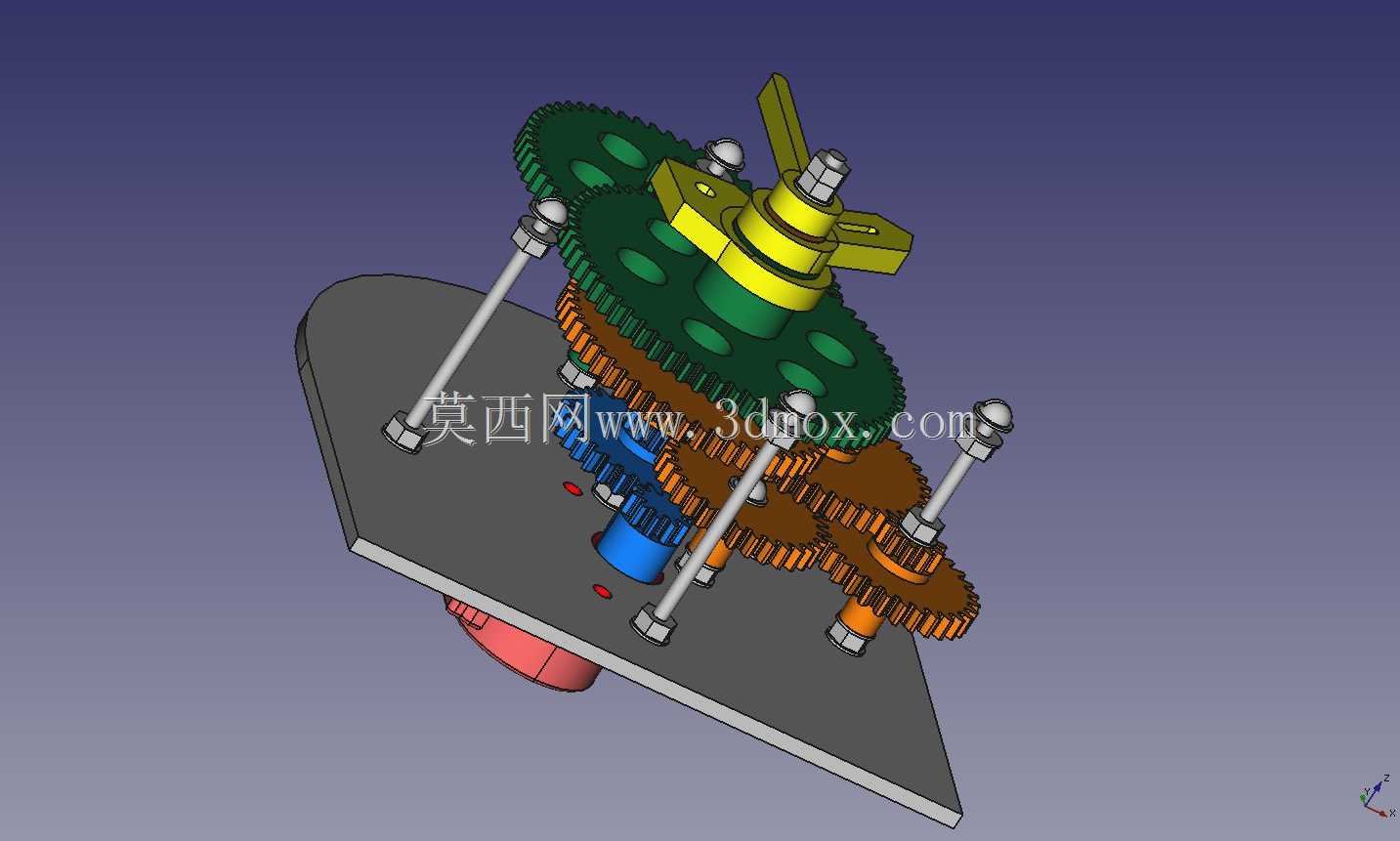

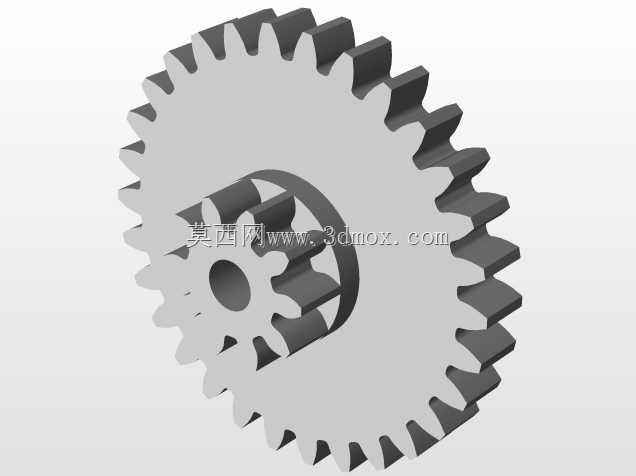

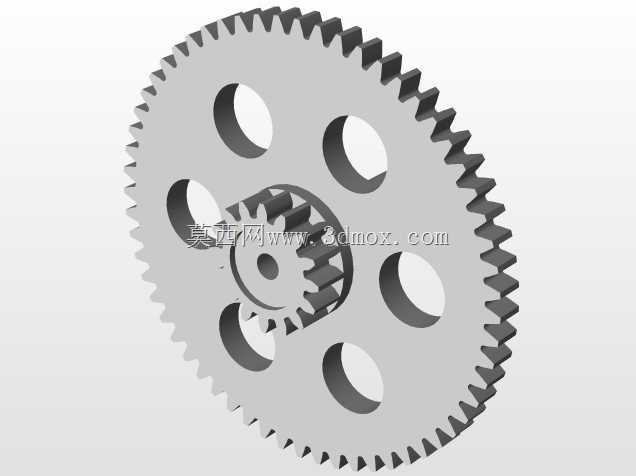

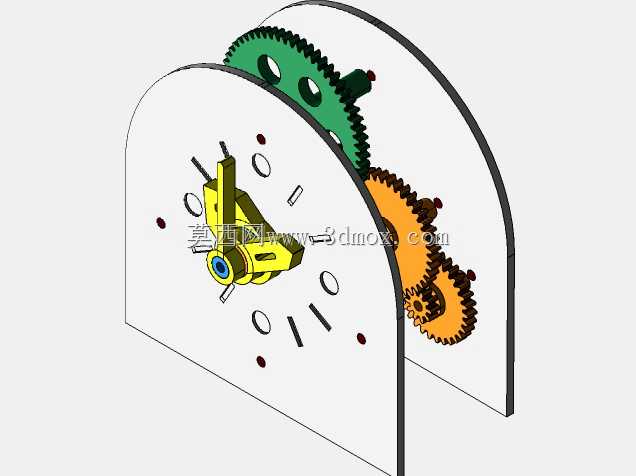

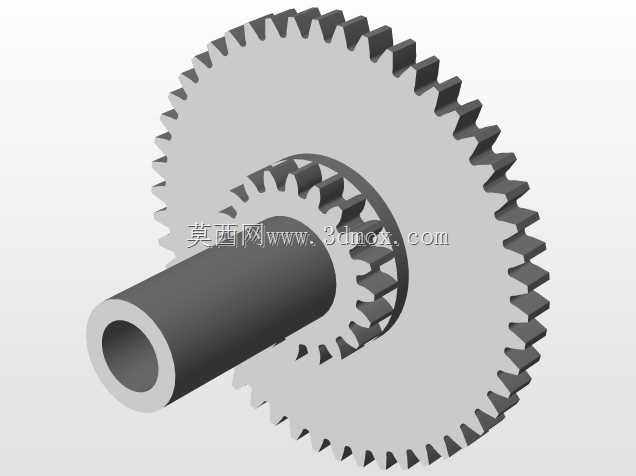

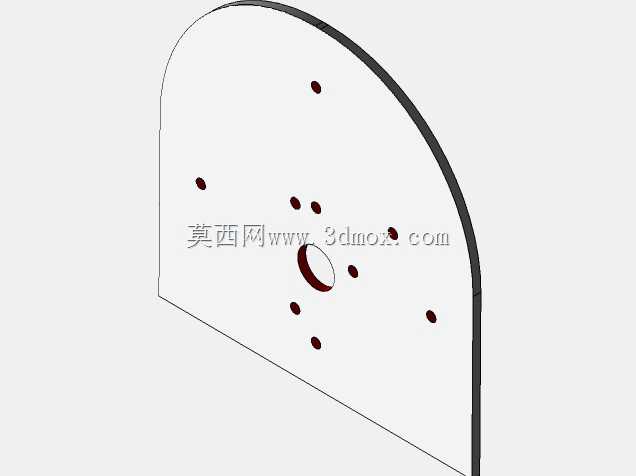

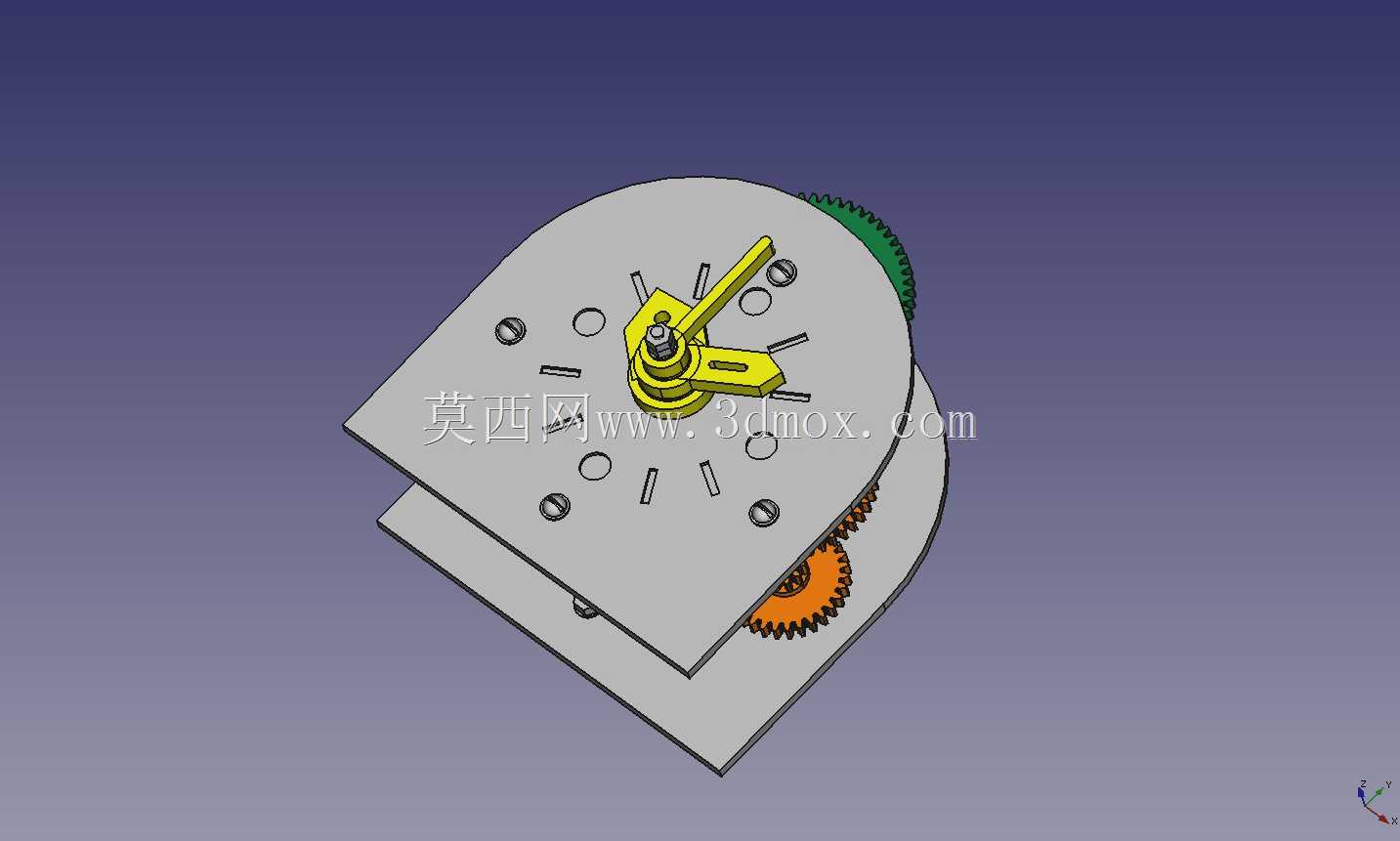

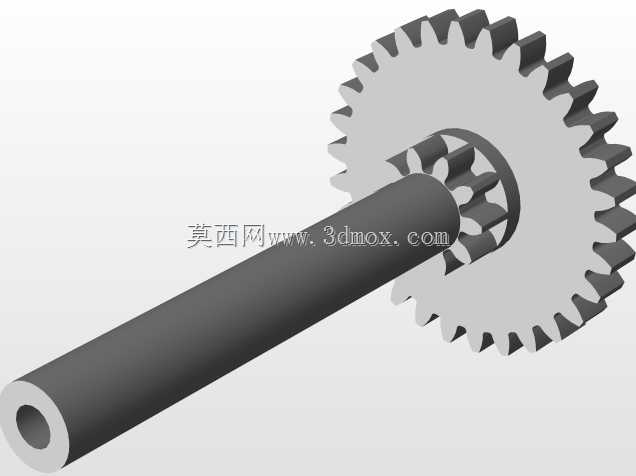

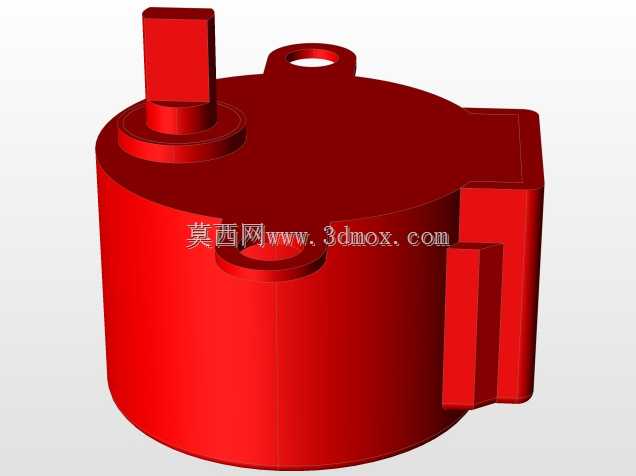

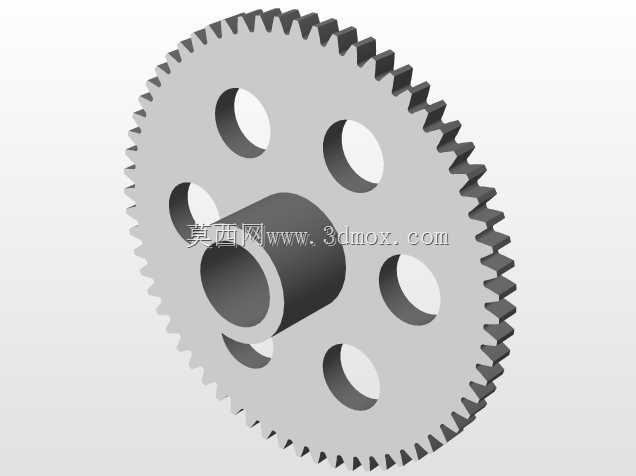

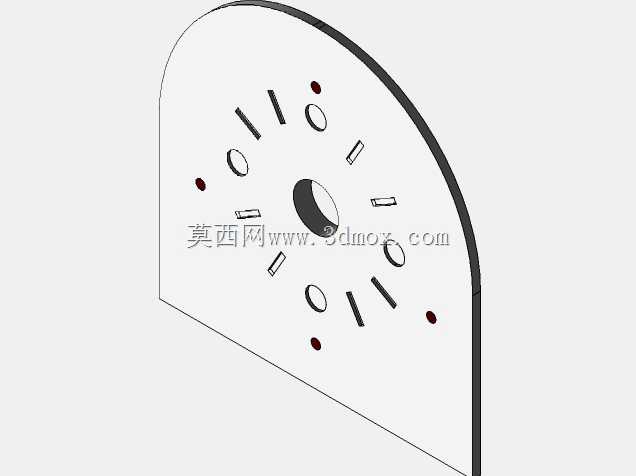

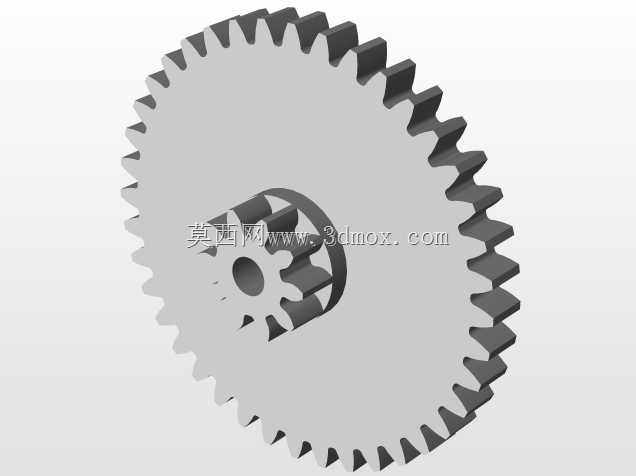

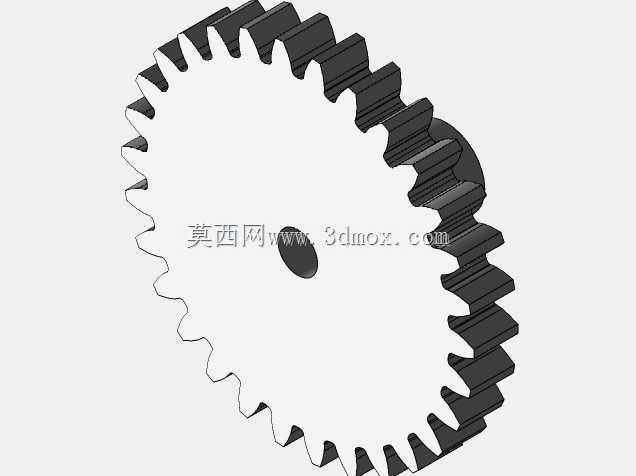

这款指针式机电时钟面向桌面创意计时场景设计，核心采用PLA材质3D打印成型，可作为创客DIY制作、桌面创意摆件、电子制作教学演示的实物载体，区别于传统石英钟的纯机械或纯电路驱动逻辑，整套结构将机械传动与嵌入式控制深度结合，所有外露结构件均可通过桌面级FDM3D打印机直接制作，无需额外开模，适配个人创客、院校电子实践课程的制作需求。从功能实现逻辑来看，整套结构依靠步进电机提供动力输入，通过三级渐开线圆柱齿轮完成减速传动，将步进电机的高转速低扭矩输出转换为时针、分针转轴所需的低转速高扭矩转动，齿轮啮合侧隙控制在0.1mm以内，既保证传动过程无卡滞，也避免指针转动时出现明显的回差晃动；指针采用分体式黄色PLA打印件，与转轴通过D型截面配合定位，无需额外粘接即可保证同轴度，安装时指针与表盘平面预留0.5mm间隙，转动过程中不会与表盘刻度产生摩擦。建模阶段先确定表盘的安装边界，整体采用带切角的类方形双层板结构，上层板作为刻度与指针的安装基准，下层板用于固定步进电机、控制电路板与传动齿轮组，两层板通过内六角圆柱头螺丝连接，安装孔位同轴度公差控制在0.05mm以内，保证齿轮轴的装配垂直度；齿轮参数设计时先根据步进电机步距角、驱动细分值计算所需总减速比，再拆分各级齿轮的模数与齿数，所有齿轮齿形均按标准渐开线圆柱直齿参数绘制，齿顶圆、齿根圆尺寸预留0.2mm的3D打印收缩余量，避免打印成型后齿轮啮合过紧。建模时先绘制上下层安装板的草图，定位所有螺丝过孔、齿轮轴孔、电机安装孔的位置，再逐个绘制各级传动齿轮的齿形轮廓，通过拉伸、阵列特征生成齿轮实体，装配阶段先在软件中完成干涉检查，确认齿轮转动全行程无碰撞、指针转动范围无超出表盘边界的情况，再拆分单个零件导出打印文件；电路部分的安装槽位在下层板上直接预留，控制板采用ATtiny85最小系统，安装槽尺寸与电路板外形匹配，无需额外固定支架即可完成装配，走线槽沿下层板边缘布置，避免导线与转动的齿轮产生干涉。实际装配时先将步进电机固定在下层板的预设安装位，依次套入各级传动齿轮，确认齿轮转动顺滑无卡顿后，再对齐安装孔位锁紧上层板，最后安装指针并校准初始位置，整套结构装配完成后整体厚度不超过30mm，可直接放置在桌面使用，也可通过背部预留的挂孔固定在墙面。
