金色尖头细跟女士高跟鞋外观结构设计

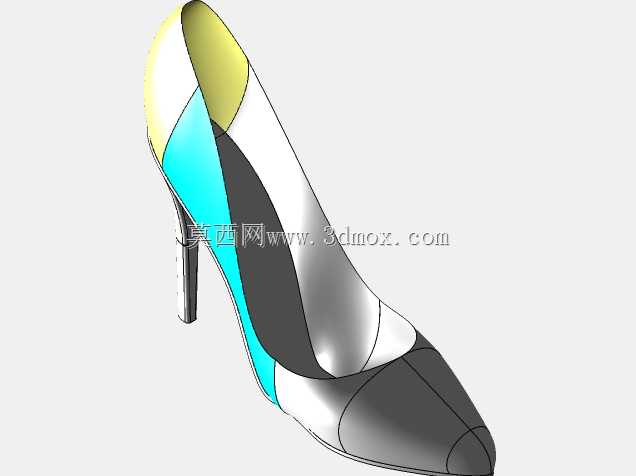

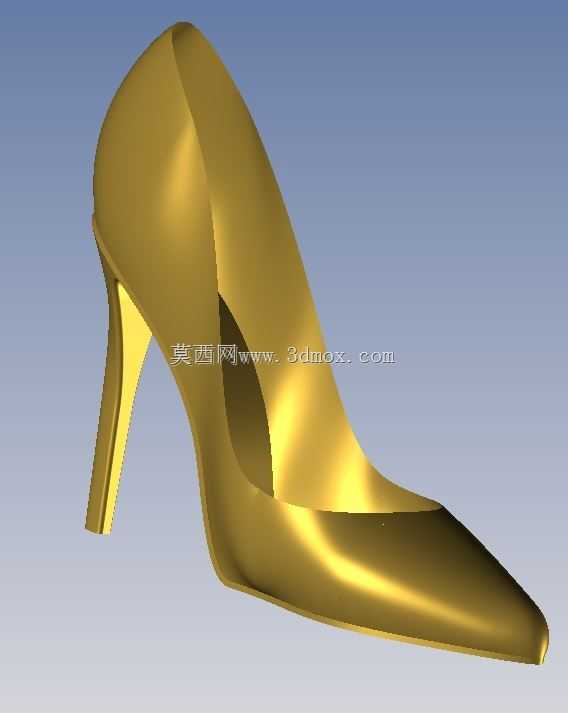

这款女士高跟鞋的三维建模工作，首先从鞋楦基础曲面搭建开始，先导入标准女鞋鞋楦的点云数据，在软件中通过放样、曲面拟合生成贴合人体足部工学的基础内腔曲面，保证后续成品穿着时的贴合度，不会出现磨脚、挤脚的问题，适配日常通勤、正式场合等多场景穿着需求。建模过程中先确定鞋跟高度为85mm，这个高度是兼顾美观与穿着舒适度的常用区间，鞋跟从与鞋底衔接处的22mm宽度逐步收窄到着地端的8mm直径，做了渐变过渡的曲面处理，既保证细跟的视觉纤细感，又通过曲面加厚到3mm的壁厚保证结构强度，避免日常穿着时出现鞋跟断裂的问题。鞋头部分采用尖头设计，从鞋身最宽处的82mm逐步收窄到鞋尖的8mm圆弧过渡，没有做尖锐直角处理，避免日常穿着时鞋尖磕碰出现掉漆、开裂的问题，同时符合当下正装女鞋的审美趋势。鞋身曲面做了连续G2曲率过渡，从鞋口到鞋跟、鞋头的曲面没有硬棱，后续渲染时能呈现均匀的金属光泽反射效果，建模时特意将鞋口边缘做了1.5mm的圆角加厚处理，模拟真实鞋履的包边结构，不会出现割脚的问题。建模步骤上，先绘制鞋身的侧面轮廓草图，投影到基准平面后生成引导线，再通过多截面曲面命令生成鞋身外表面，之后偏移2mm厚度生成实体结构，鞋跟部分单独绘制螺旋引导线做扫掠生成基础实体，再和鞋身主体做布尔合并，衔接处做圆角过渡消除拼接痕迹。鞋底部分做了1mm厚度的薄实体，从鞋尖到鞋跟处做了自然的上翘弧度，符合人行走时的足部弯折角度，鞋跟底部预留了2mm深度的跟垫安装槽，方便后续装配耐磨跟垫。整个模型的曲面都做了曲率检查，没有出现曲面褶皱、曲率突变的问题，后续可以直接导入渲染软件做材质、场景设置，也可以导出通用格式用于鞋模开模前的结构校验，在鞋类设计流程中，这类高精度外观模型可以用于前期方案评审、电商展示素材制作，也能为后续的结构设计、模具开发提供准确的曲面参考，减少开模时的反复修模次数，缩短新品研发周期。建模时特意控制了鞋身的整体长度为245mm，对应39码女鞋的标准尺寸，鞋身最宽处位于脚掌受力位置，符合人体足部的受力分布，长时间穿着也能分散脚掌压力，鞋内腔的曲面做了足弓位置的凸起支撑，贴合足弓生理曲线，避免平足穿着时出现酸痛问题。
