带NEM17步进电机的120mm散热风扇结构

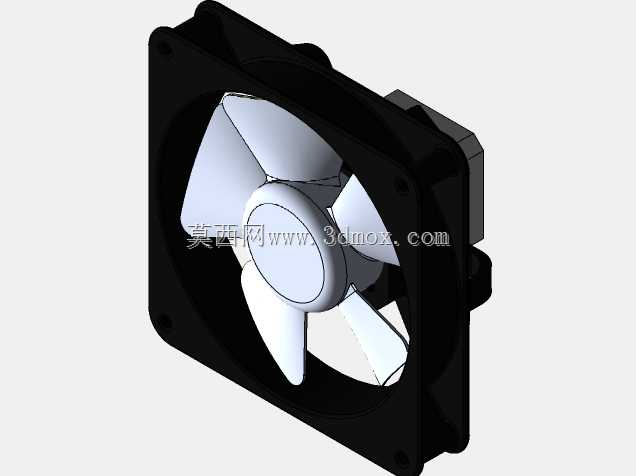

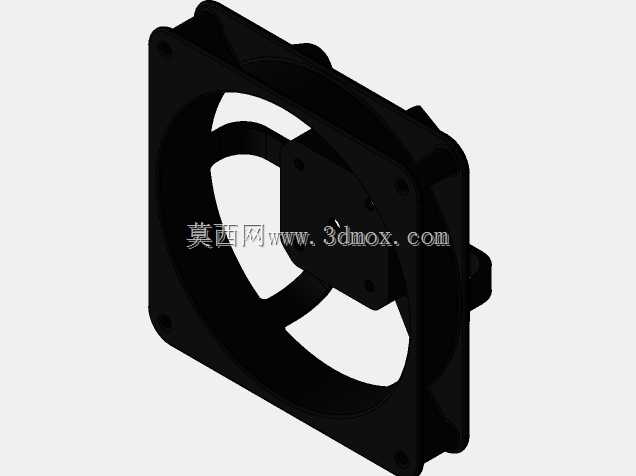

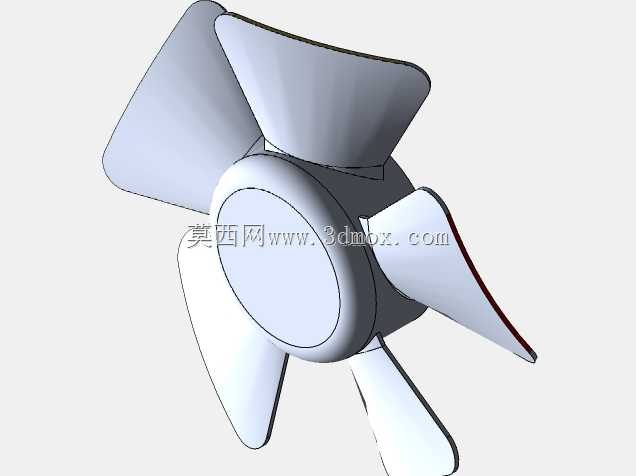

做设备散热结构选型的时候，120mm规格的轴流风扇是工控机箱、小型自动化设备、3D打印设备里最常用的风冷部件，常规市售风扇多采用内置直流无刷电机，而这款结构直接集成NEM17步进电机作为动力源，适配需要精准控制转速、甚至调整送风角度的特殊散热场景，比如实验室恒温腔体的定向风冷、小型试验台的可控风速送风，相比普通定速风扇，能根据设备实时温度动态调整输出，避免无效能耗和过度散热带来的凝露问题。建模的时候先从安装边界入手，120mm方形外框的安装孔位严格遵循行业通用标准，四个角的固定孔中心距保持105mm，孔位直径适配M4螺丝，外框厚度控制在38mm，和常规同规格风扇的安装尺寸完全兼容，不需要修改原有设备的安装位就能直接替换，外框的导风圈做了R2的圆角过渡，减少进风端的气流紊流，降低风噪。扇叶部分采用七片后掠式叶片设计，叶根到叶尖的扭角从22度渐变到38度，平衡风压和风量的输出曲线，建模时先绘制单个叶片的翼型截面，沿径向阵列后做曲面缝合，再和中心的轮毂做布尔合并，轮毂位置预留和NEM17步进电机输出轴配合的D型孔，配合公差选H7/k6，保证传动无间隙，同时在轮毂侧面做了动平衡配重的预留槽，方便后续实物加工时做动平衡校准。步进电机的安装位直接集成在风扇外框的中心支架上，四个固定柱的位置完全匹配NEM17电机的31mm安装孔距，支架的筋条做了流线型修型，避免阻挡进风气流，筋条厚度设置为2.5mm，兼顾结构强度和通风效率。画图的时候先在SolidWorks里绘制外框的草图，拉伸生成主体框架，再绘制中心电机安装座的结构，通过连接筋和外框做合并，之后单独绘制扇叶零件，在装配体里配合到电机输出轴位置，检查扇叶和外框内壁的间隙，单边预留1.5mm的安全距离，避免运转时擦碰，最后给所有结构做圆角处理，去除尖锐棱角，同时添加渲染外观验证整体的视觉效果。这类集成步进电机的风扇结构，不需要额外的电机安装支架，能减少装配零件数量，在紧凑空间的设备里更有优势，建模时所有配合尺寸都做了公差校验，保证实物装配时的互换性，扇叶的曲面曲率也做了连续性检查，避免后续开模或者3D打印时出现壁厚不均的问题。
