差速滚柱丝杠传动试验结构

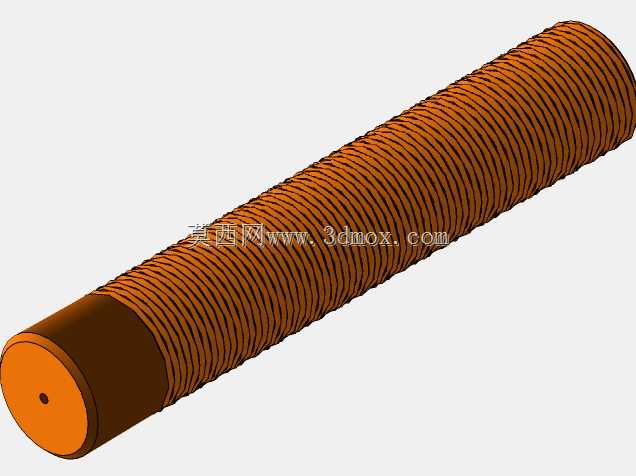

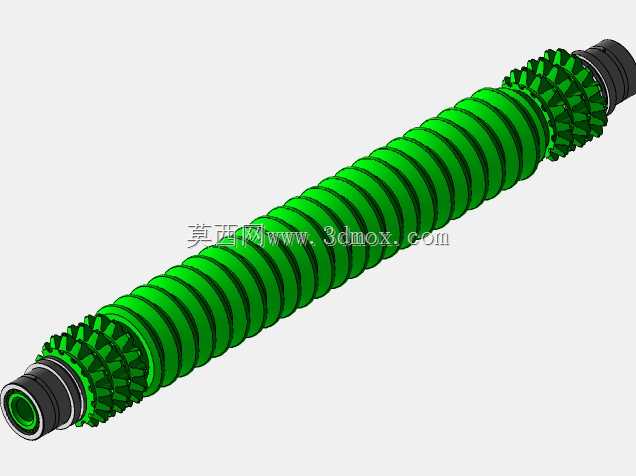

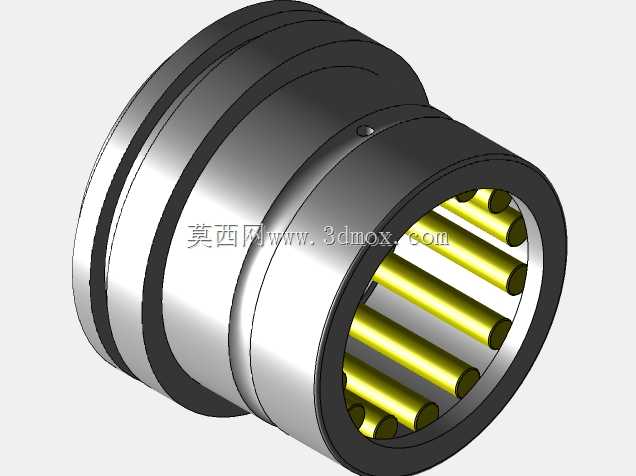

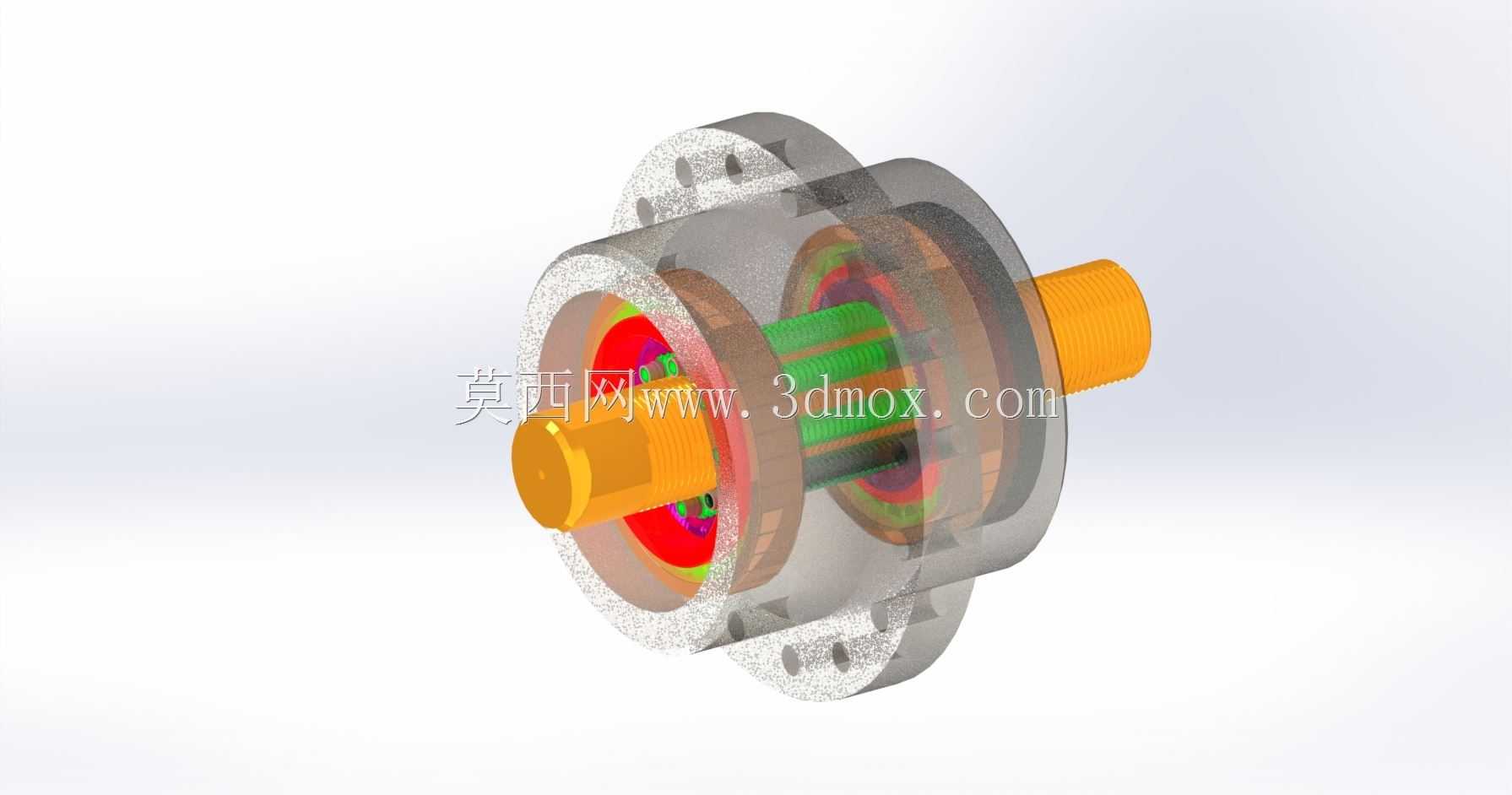

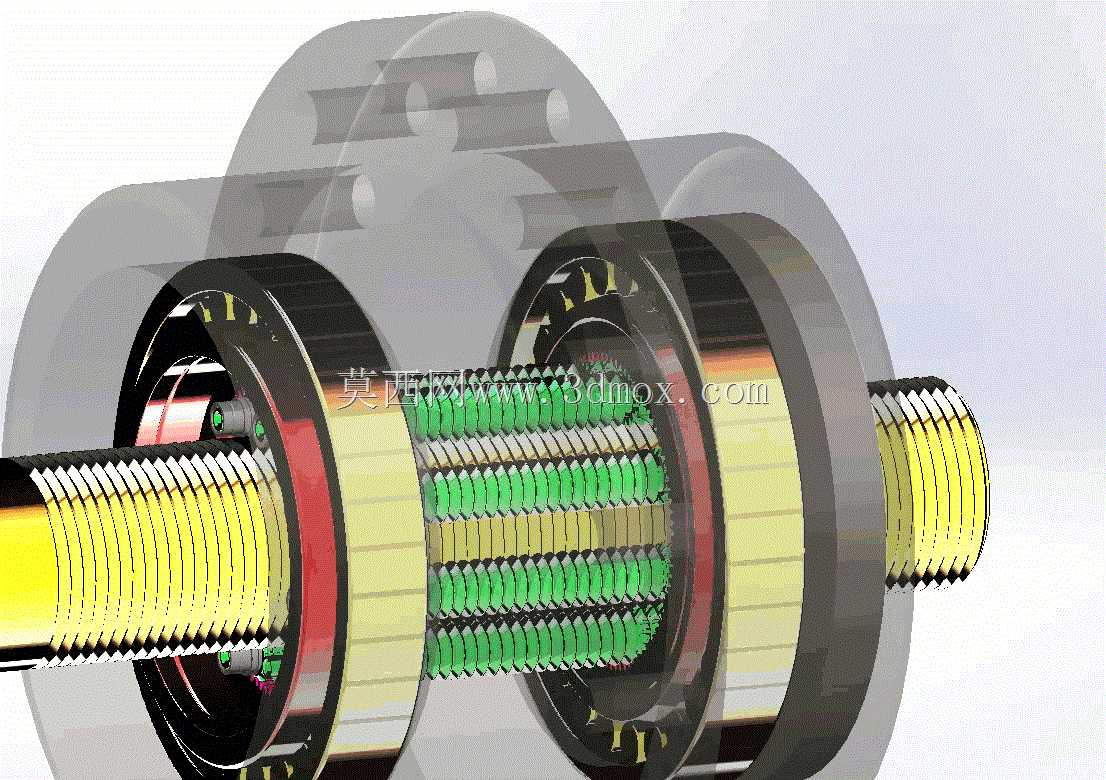

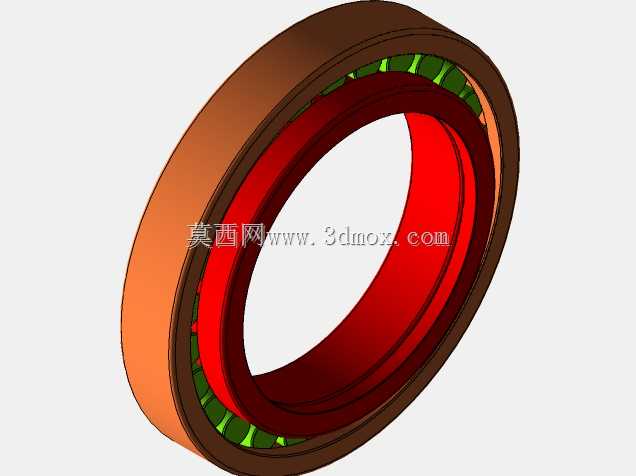

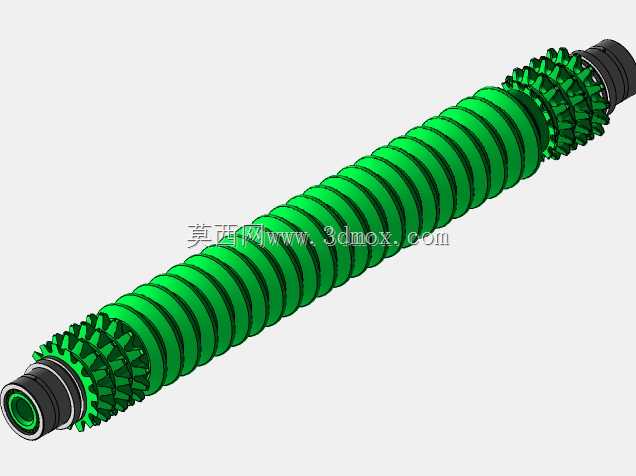

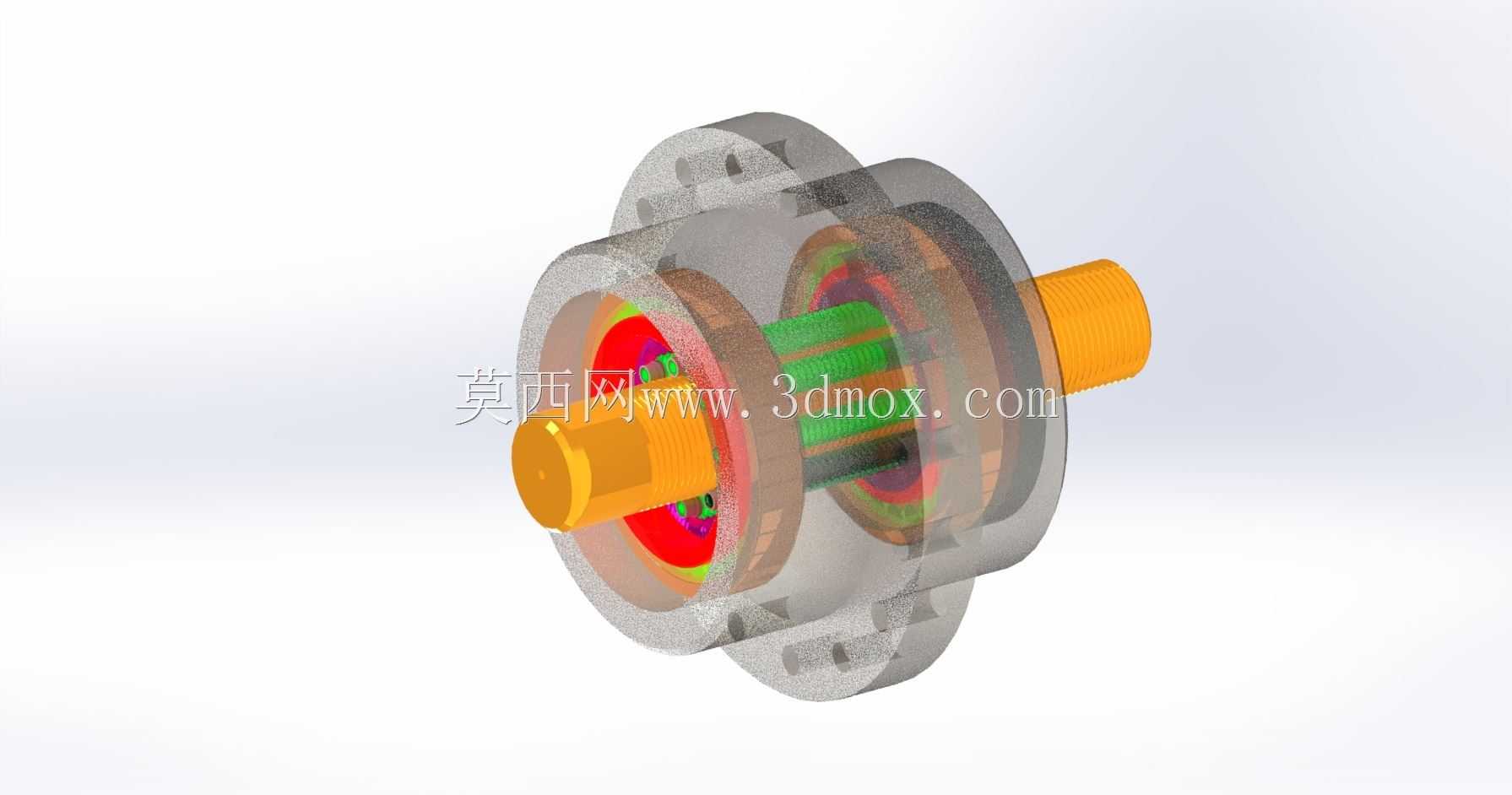

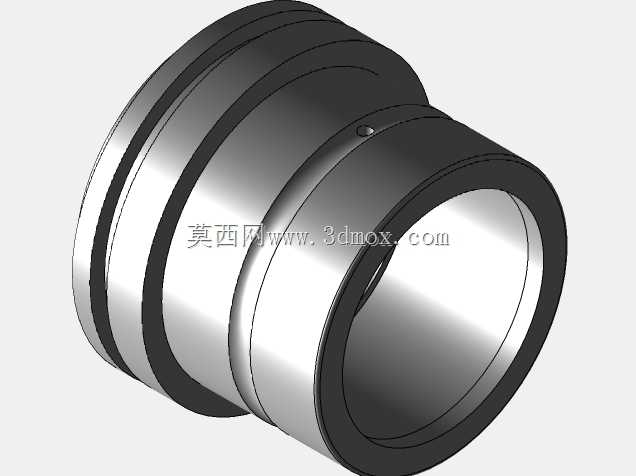

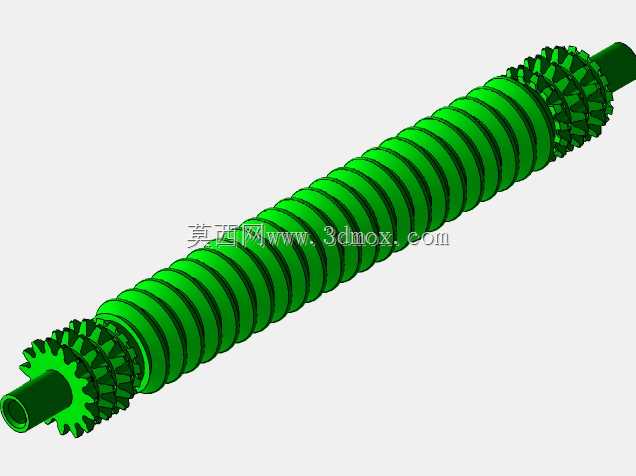

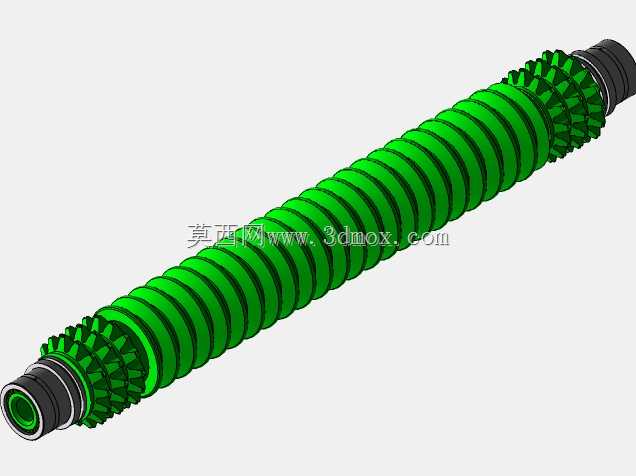

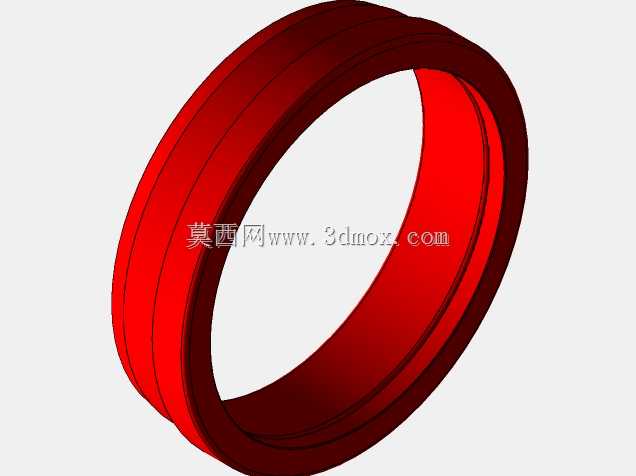

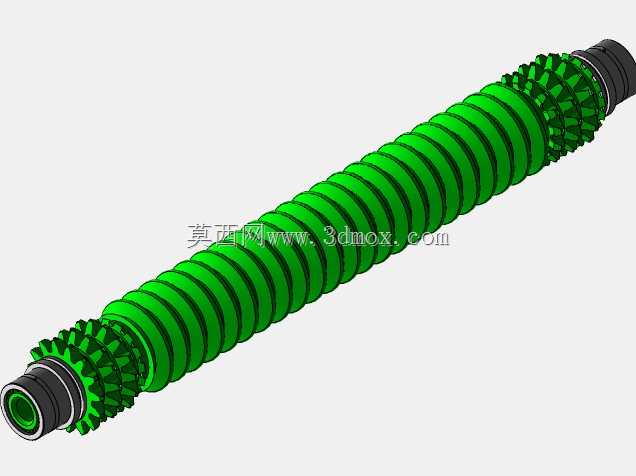

在精密直线传动场景中，滚珠丝杠凭借成熟的工艺应用广泛，但在重载、高刚性需求的工况下，差速滚柱丝杠的接触应力分布更均匀，承载能力、抗冲击性能更具优势，这类结构常出现在伺服压力机、重型数控机床进给轴、航空航天舵机驱动这类对传动刚度与寿命要求严苛的设备中。做这个试验结构的初衷，是为了在同安装边界下对比两类丝杠的传动特性，先确定了与常规滚珠丝杠一致的法兰安装尺寸，两端轴伸的配合公差按h6级加工基准预留，外壳的法兰安装孔位、中心高完全匹配现有测试台架的装夹接口，不需要额外改制工装就能直接装到传动试验台上跑负载测试。建模时先从核心的滚柱啮合副入手，先确定丝杠的导程、滚柱的数量与螺旋升角，保证差速运动关系下滚柱既能自转又能随螺母公转，不会出现运动卡滞；之后拆分螺母组件的内滚道、保持架、两端的密封挡圈结构，保持架的窗孔公差按间隙配合0.02mm预留，避免滚柱运转时出现窜动。外壳部分做了半透明的剖视处理，是为了在装配验证时能直接观察内部滚柱的啮合状态，不用反复做剖面剖切就能检查各零件的干涉情况，两端的轴承位按角接触球轴承的安装尺寸设计，预留了轴承预紧的调整垫片空间，轴端的伸出段设计了键槽与联轴器接口，能直接连接伺服电机做传动效率测试。整个建模过程先搭建骨架模型确定各部件的运动轴线，再逐个拆分零件做细节特征，所有配合面的倒角、退刀槽都按机加工工艺要求做了还原，不会出现无法加工的工艺死角；装配完成后做了全局干涉检查，重点验证了滚柱与丝杠、螺母滚道的啮合间隙，保持架与滚柱的配合间隙，以及运转时外壳与旋转部件的安全距离，确保结构在模拟运转时不会出现碰撞。这个试验结构不需要做完全的量产化细节，核心是还原差速滚柱丝杠的传动原理与装配关系，能满足传动性能对比测试的装夹、运转需求即可，内部的滚道型线参数可以根据后续测试的负载需求做调整，更换不同导程的丝杠组件就能测试不同参数下的传动效率与温升特性。
