7mm雷明顿步枪弹结构三维数模

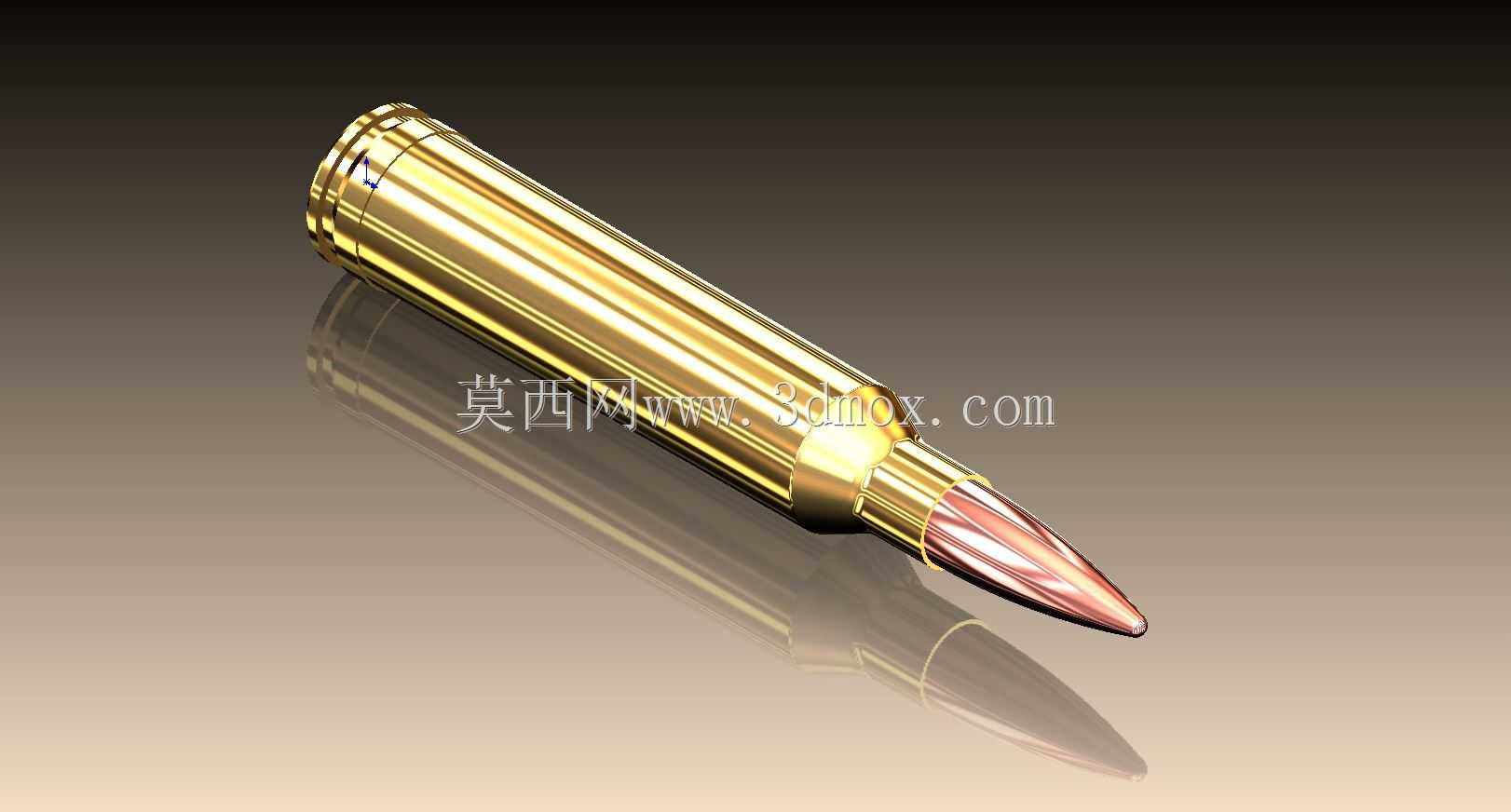

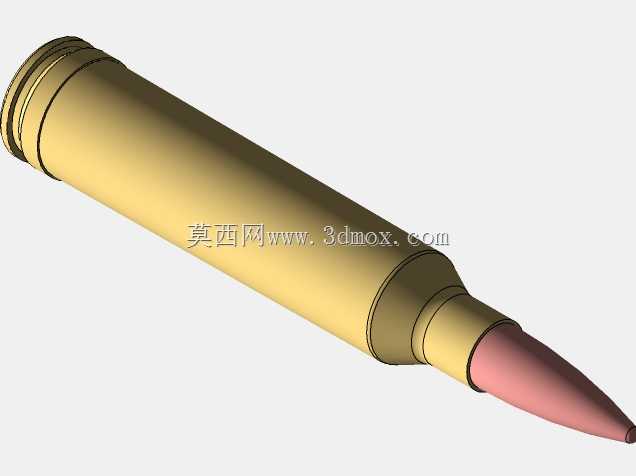

本次建模的7mm口径雷明顿步枪弹，主要服务于轻武器结构设计验证、弹道仿真前置建模、射击类教具开发以及影视道具三维预演等场景，在轻武器研发流程中，枪弹的外形精度直接影响供弹机构可靠性、坡膛匹配度以及内弹道初始状态的仿真准确度，因此建模过程中优先保证外形轮廓与实际量产弹的一致性。建模全程采用SolidWorks完成，首先在前视基准面绘制弹壳的半剖面轮廓，通过旋转凸台命令生成弹壳基体，弹壳的瓶形锥度、斜肩角度、底缘厚度以及弹壳口部的收口尺寸均参考实弹测绘值设定，保证后续与弹膛模型装配时的配合间隙符合工程要求。弹芯与被甲部分同样采用旋转特征生成，弹尖的弧形半径、弹头圆柱部长度、尾锥角度均按照7mm雷明顿弹的标准尺寸设定，建模过程中未设置壁厚参数，整体为实体结构，仅做外形参考使用，不可直接用于火器的实际加工生产。建模完成后通过Rendering模块完成材质渲染，弹壳部分赋予黄铜金属材质，调整反射率与粗糙度参数还原黄铜弹壳的金属光泽，弹头被甲部分赋予铜覆钢材质，区分弹尖与圆柱部的质感差异，同时添加地面反射效果提升展示直观性。在实际工程应用中，该类枪弹模型可用于供弹坡结构的干涉检查、弹匣容弹姿态仿真、抽壳钩与弹壳底缘的配合强度校核等工作，建模时特意保留了弹壳底部的底火室轮廓、拉壳钩槽的细节结构，保证装配仿真时的接触关系准确。需要注意的是，该模型仅作结构外形参考，未做内弹道相关的内部装药、底火结构建模，也未设置弹壳的壁厚减薄特征，在产品开发流程中使用时，需要结合萨米枪弹规范对关键尺寸做二次校核，确认弹壳总长、弹头装入深度、斜肩定位尺寸等关键参数符合对应口径的公差要求，避免后续仿真或装配出现尺寸偏差。
