深碟形运动款汽车转向操控方向盘结构

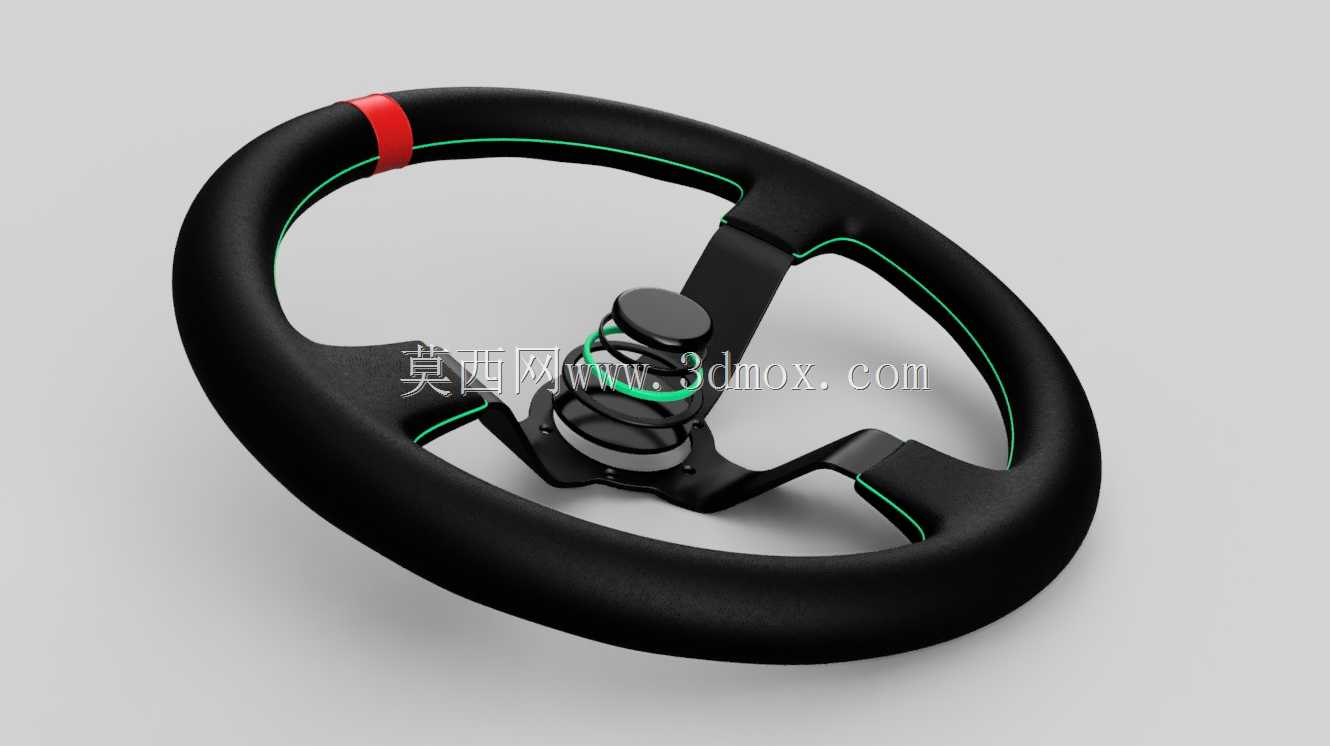

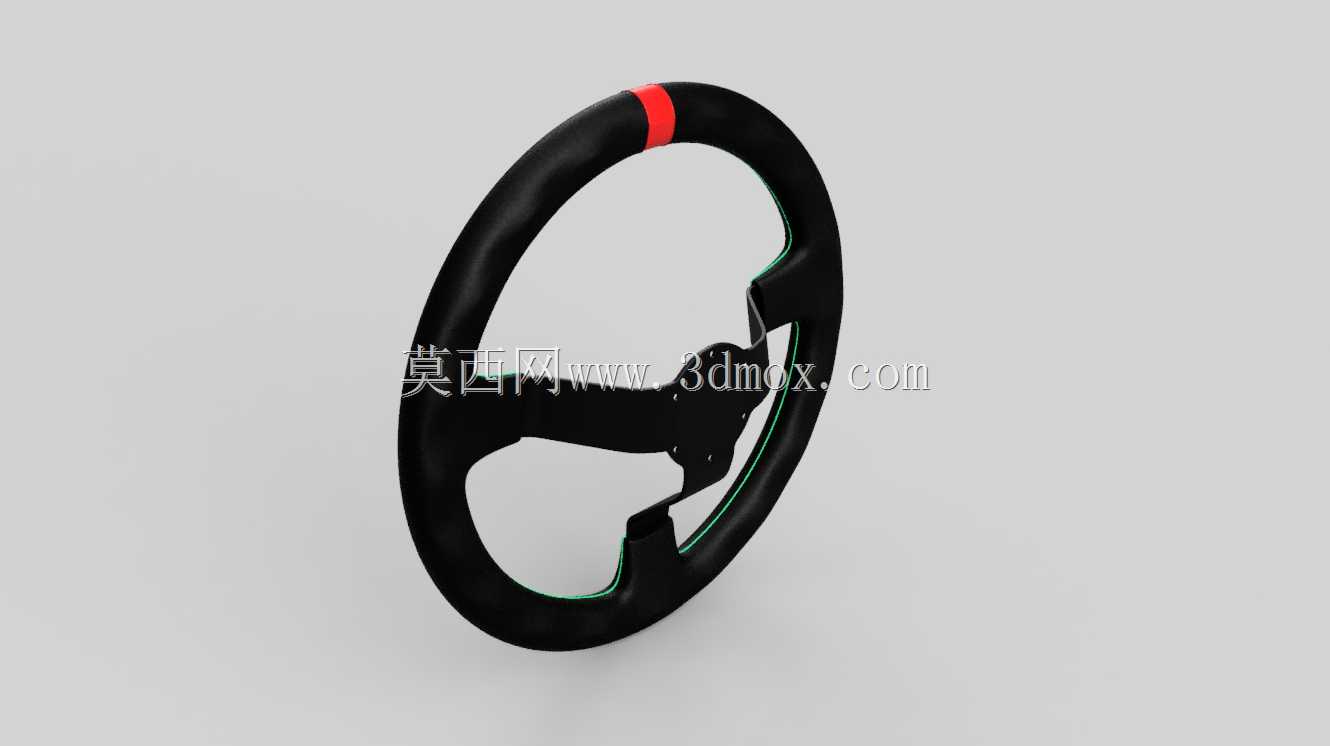

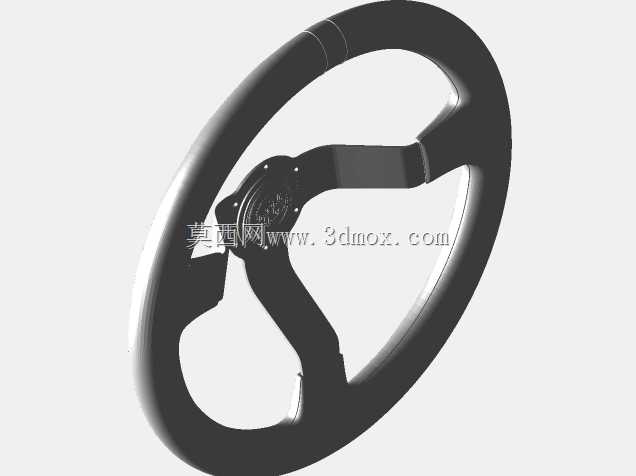

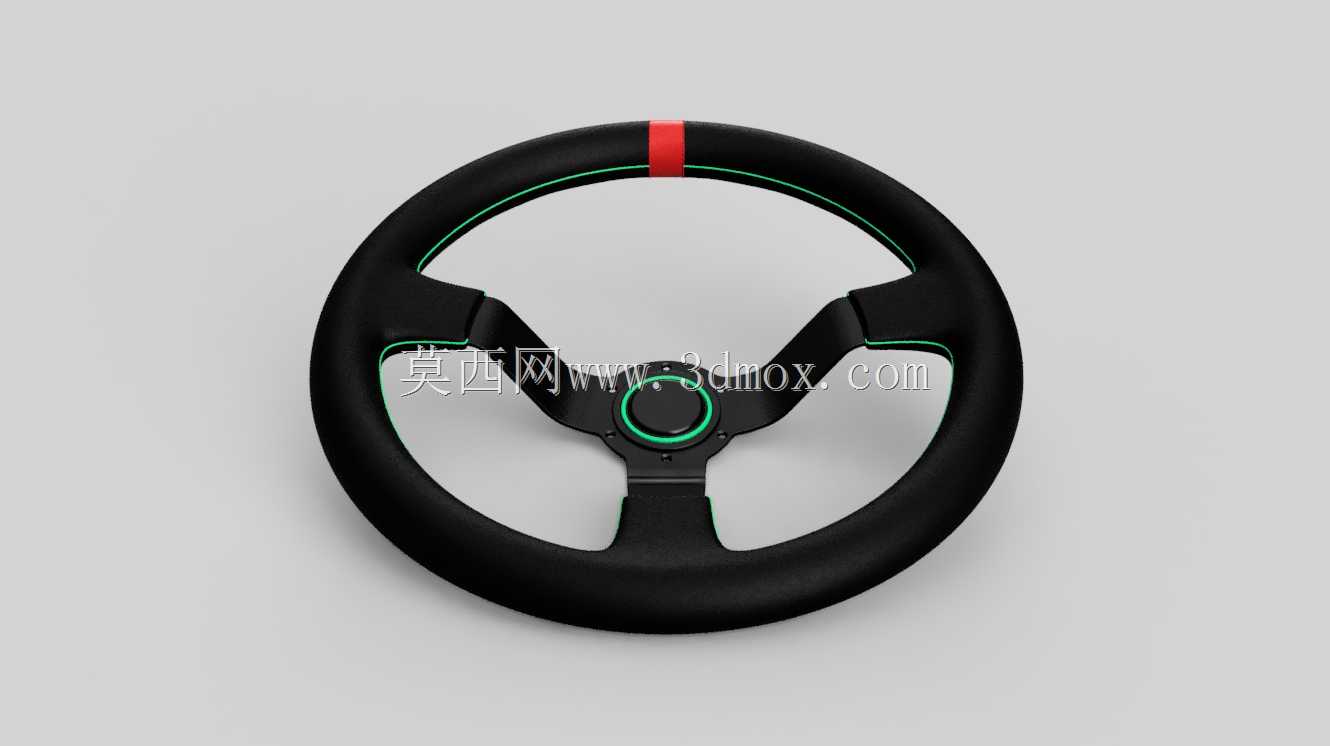

这款深碟形方向盘主要面向改装乘用车、场地赛车的转向操控场景，相比常规家用车的平置方向盘，深碟形的内凹结构能给驾驶员留出更充足的腿部活动空间，在激烈驾驶时大幅减少打方向过程中手臂与腿部的干涉，适配桶式赛车座椅的坐姿设定，让驾驶员保持更贴合竞技需求的驾控姿态。从功能特性来看，三辐式的辐条布局做了等角度均分设计，每根辐条的握持过渡区域都做了圆弧倒角处理，打满方向换手时不会出现硌手的棱角，轮圈顶部的红色标识是方向正中对位标记，能让驾驶员在视线不离开行驶路线的情况下，快速判断方向盘的回正角度，轮圈边缘的绿色装饰条除了视觉标识作用，也能在暗光环境下辅助驾驶员快速识别轮圈位置。设计过程中首先要确定安装基准，也就是中心花键套的安装端面，以此为基准向内凹进120mm的深度确定轮圈的安装平面，轮圈的截面采用32mm直径的类圆形握持截面，表面做了仿皮质纹理的防滑结构处理，不需要额外包覆防滑套就能提供足够的握持摩擦力，三根辐条的厚度从中心位置的18mm向轮圈位置逐步过渡到8mm，既保证了辐条的结构强度，也不会遮挡仪表盘的行车信息显示。建模阶段先绘制中心安装座的草图，确定花键连接位的安装孔位与定位销位置，再通过旋转特征做出中心基座的主体结构，随后绘制轮圈的3D扫描路径，以轮圈中心的环形轨迹为路径扫描出轮圈的基础实体，之后绘制三根辐条的连接截面，通过放样特征将中心基座与轮圈做平滑过渡连接，最后对所有的棱边做R3到R8不等的圆角处理，避免应力集中的同时优化握持手感。安装边界方面，中心安装座的直径为75mm，预留了标准6孔方向盘快拆器的安装孔位，整体轮圈外径为320mm，比常规家用车方向盘小20-30mm，能缩短转向的传动比，让转向操作更灵敏，适配转向助力调校偏沉的竞技车型，安装后方向盘背面距离转向柱端面的距离为45mm，不会与转向拨杆、雨刮控制杆产生运动干涉，轮圈的下沿做了小幅的平切处理，在大角度打方向时不会蹭到驾驶员的腿部。
