自行车把立夹固锁紧连接结构设计

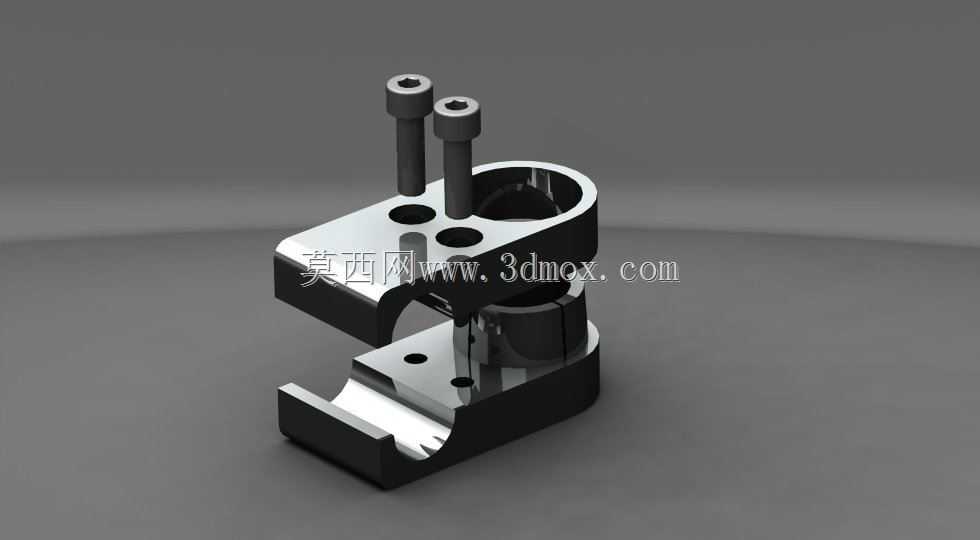

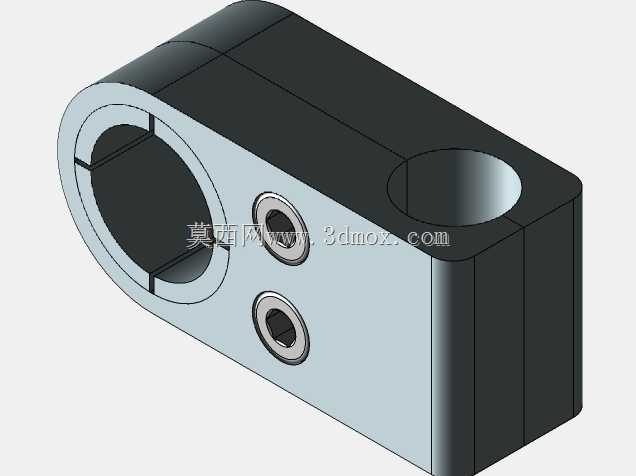

日常做骑行装备结构设计时，这类把立夹固件是连接车把与前叉舵管的核心受力部件，实际应用中直接决定骑行转向的操控精度与结构可靠性，不管是通勤代步车、山地越野车型还是公路竞速车型，都需要这类夹固件完成车把系统的刚性连接，承受骑行过程中转向扭矩、路面颠簸带来的交变载荷，避免出现车把松动、转向虚位的安全隐患。从功能特性上看，这个结构采用上下对夹的C型开口设计，上部夹持位用于固定车把横管，下部夹持位套在前叉舵管上，搭配两颗内六角锁紧螺栓实现双向夹紧，螺栓预紧时夹口产生均匀的环抱抱紧力，既可以保证连接刚性，又不会因为局部应力过大夹伤碳纤或金属材质的管件。设计思路上优先考虑受力均匀性，夹体内壁做了与管件外径匹配的圆弧贴合面，避免线接触造成的应力集中，螺栓安装孔位做了沉台设计，让螺栓头部完全沉入零件本体，不会突出表面剐蹭骑行者衣物或者线管，零件外侧做了倒角去毛刺处理，边缘过渡圆滑，兼顾装配安全性与外观质感。建模的时候先绘制夹体的对称基准面，先草绘上下两个夹口的圆弧轮廓，拉伸生成主体基础结构，再切除出中间的让位空腔，这个空腔一方面可以降低零件整体重量，另一方面能给夹口变形预留弹性空间，避免锁紧时零件出现刚性断裂；之后绘制螺栓过孔与沉台，添加螺栓标准件完成装配约束，最后对所有锐边做倒圆角处理，模拟实际加工的工艺特征。外形尺寸上，上部夹口适配常规直径的车把横管，下部夹口适配标准规格的前叉舵管，整体安装边界紧凑，不会和把横上的变速指拨、刹车手柄安装位产生干涉，装配时两颗螺栓采用对角交替拧紧的方式，保证上下夹口的抱紧力同步提升，避免单侧受力导致的夹口偏斜、夹持力不足的问题。建模过程中需要重点校验夹口张开量与螺栓行程的匹配关系，保证夹口在初始松脱状态下可以顺利套入管件，锁紧到额定预紧力矩时，夹口仍保留一定的弹性变形余量，不会出现金属屈服导致的夹持失效。
