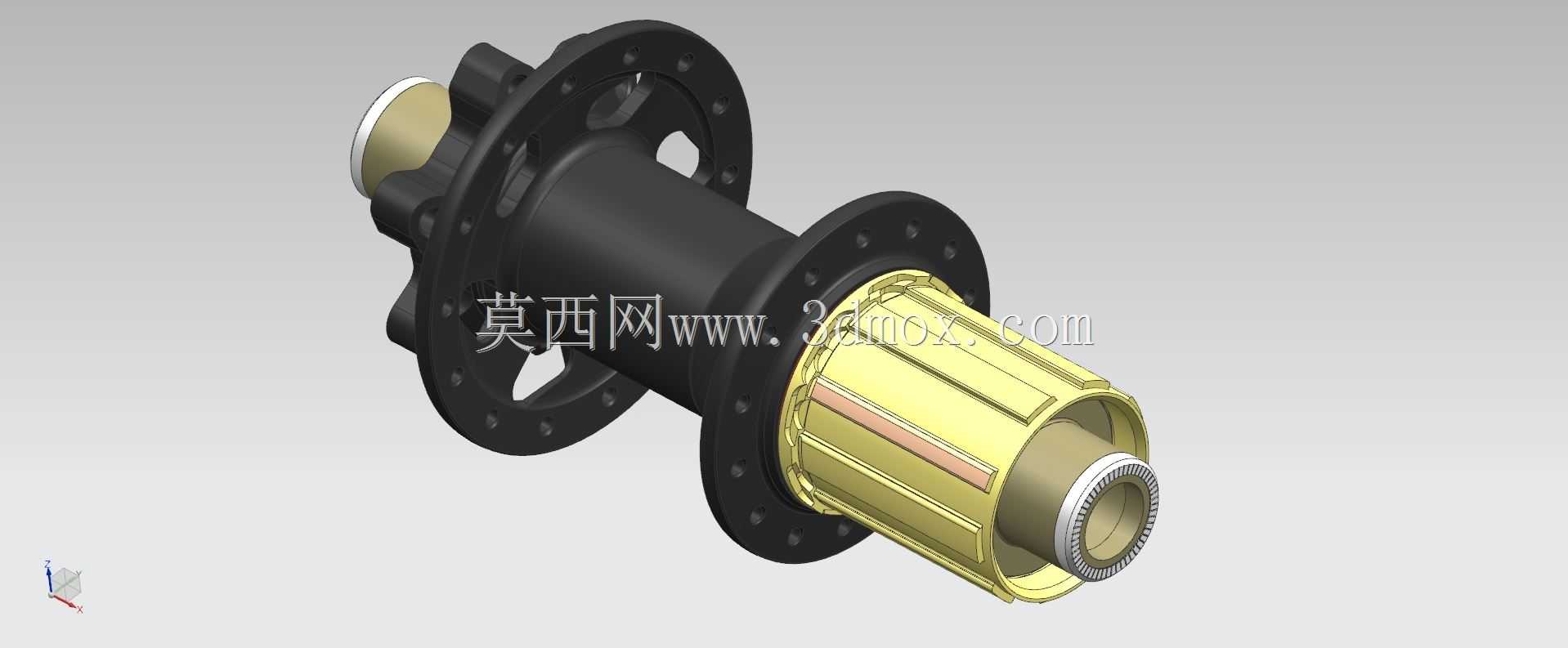

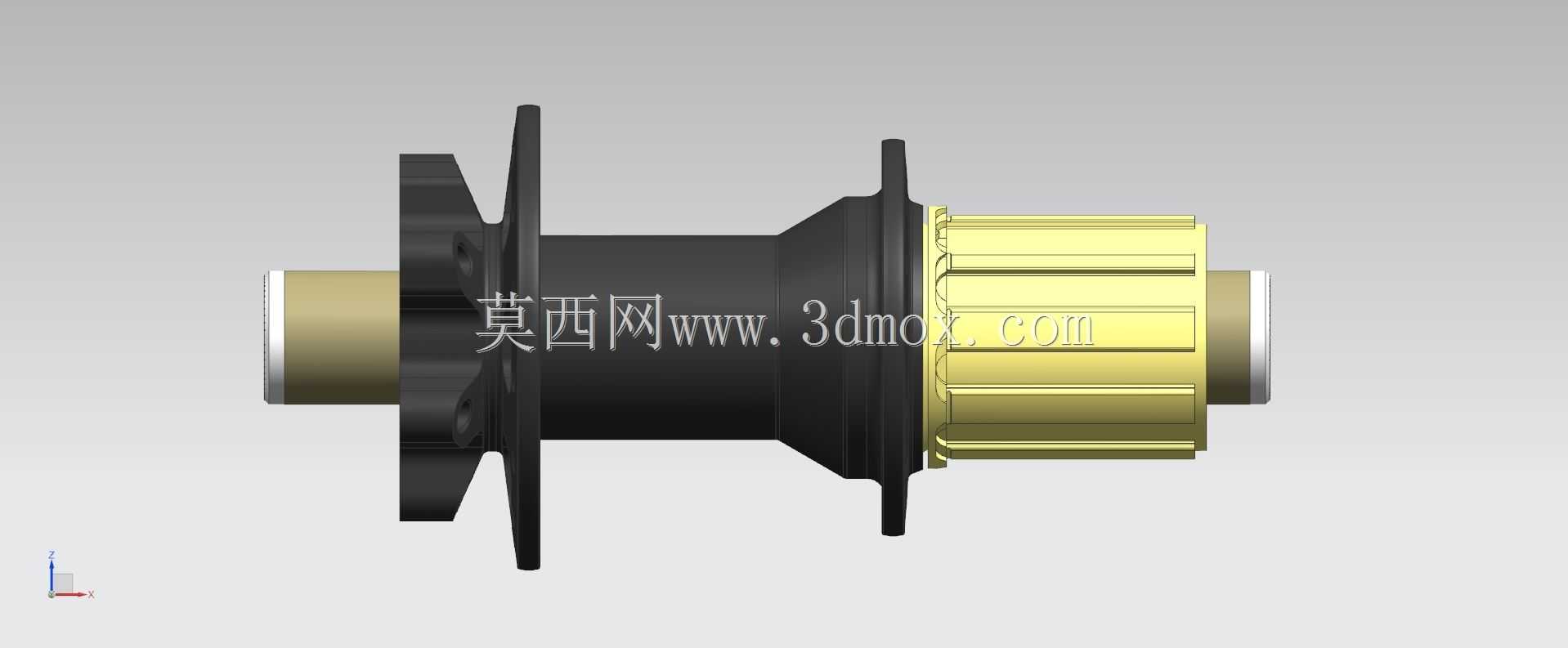

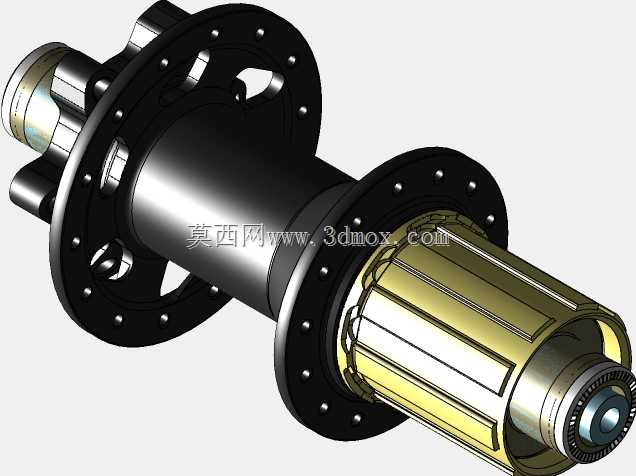

DT瑞士六螺栓后轮花鼓结构设计

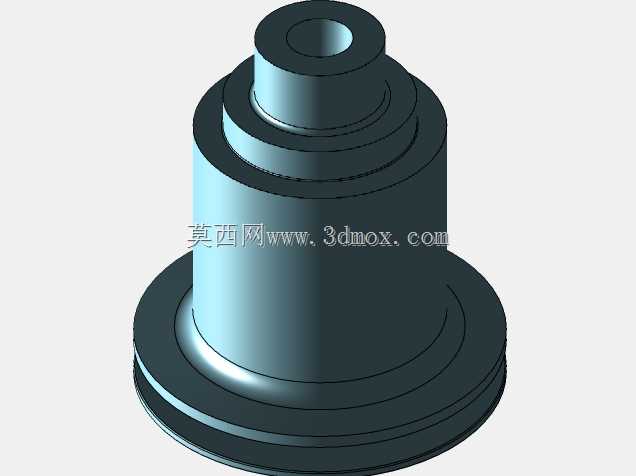

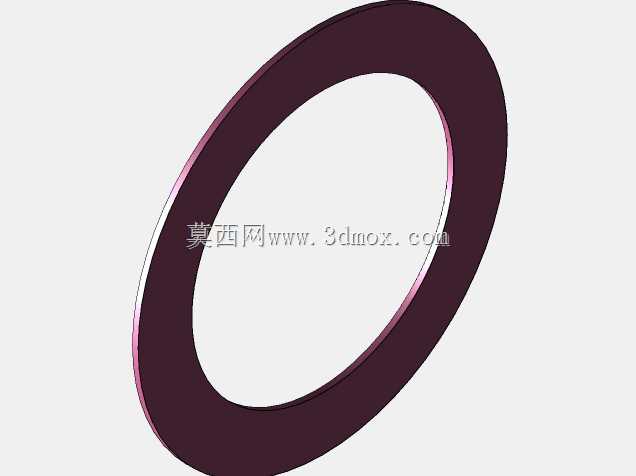

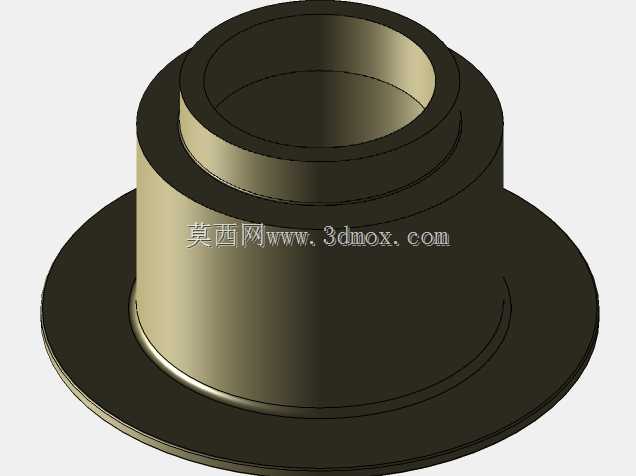

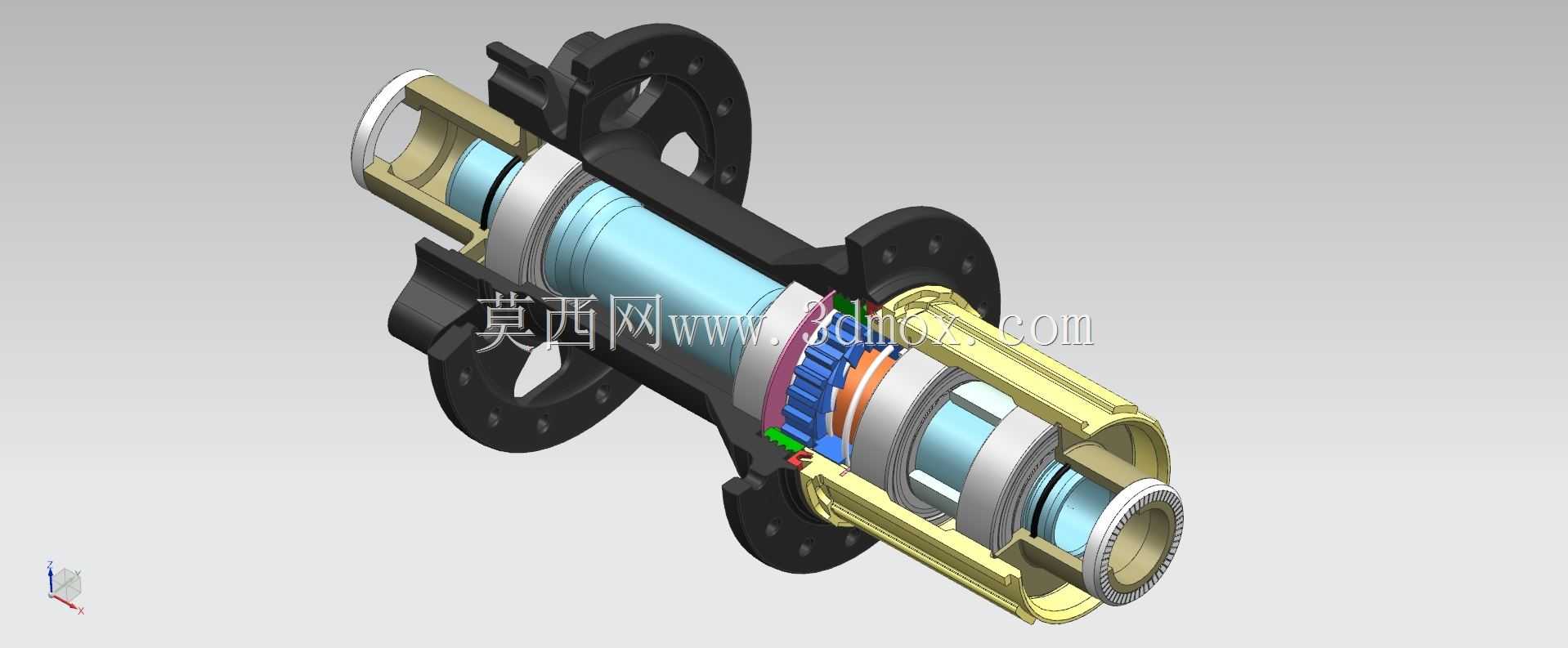

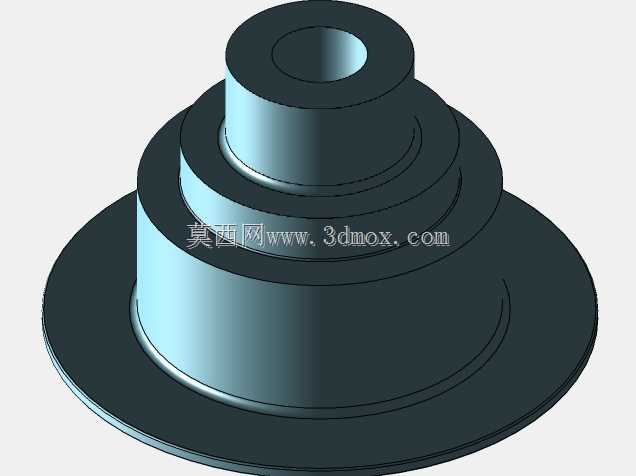

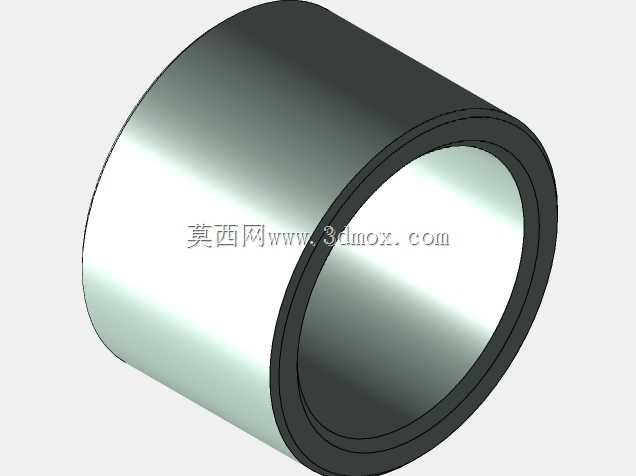

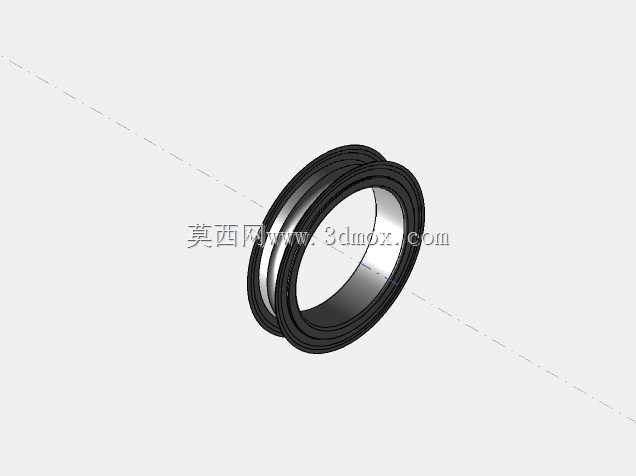

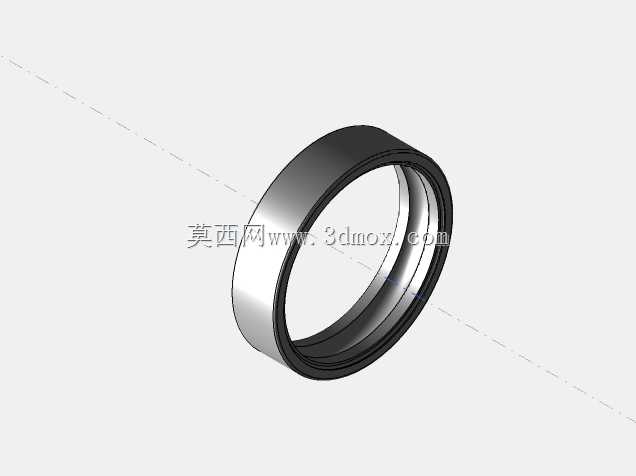

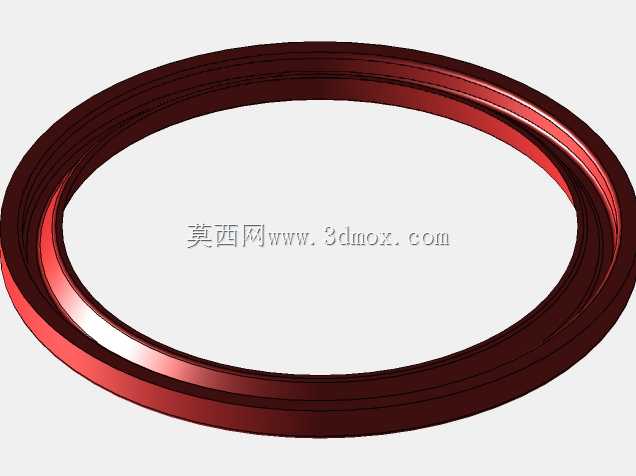

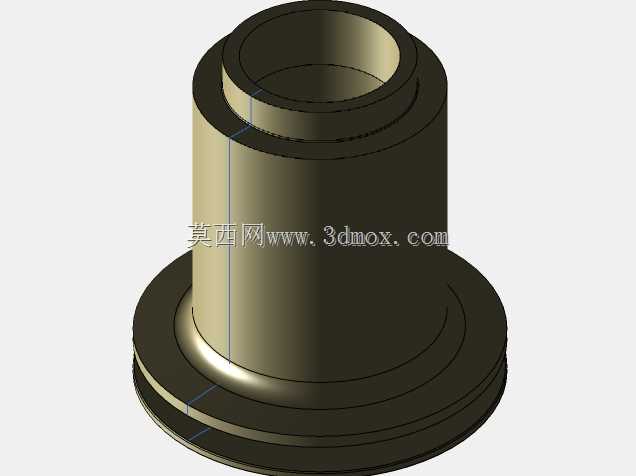

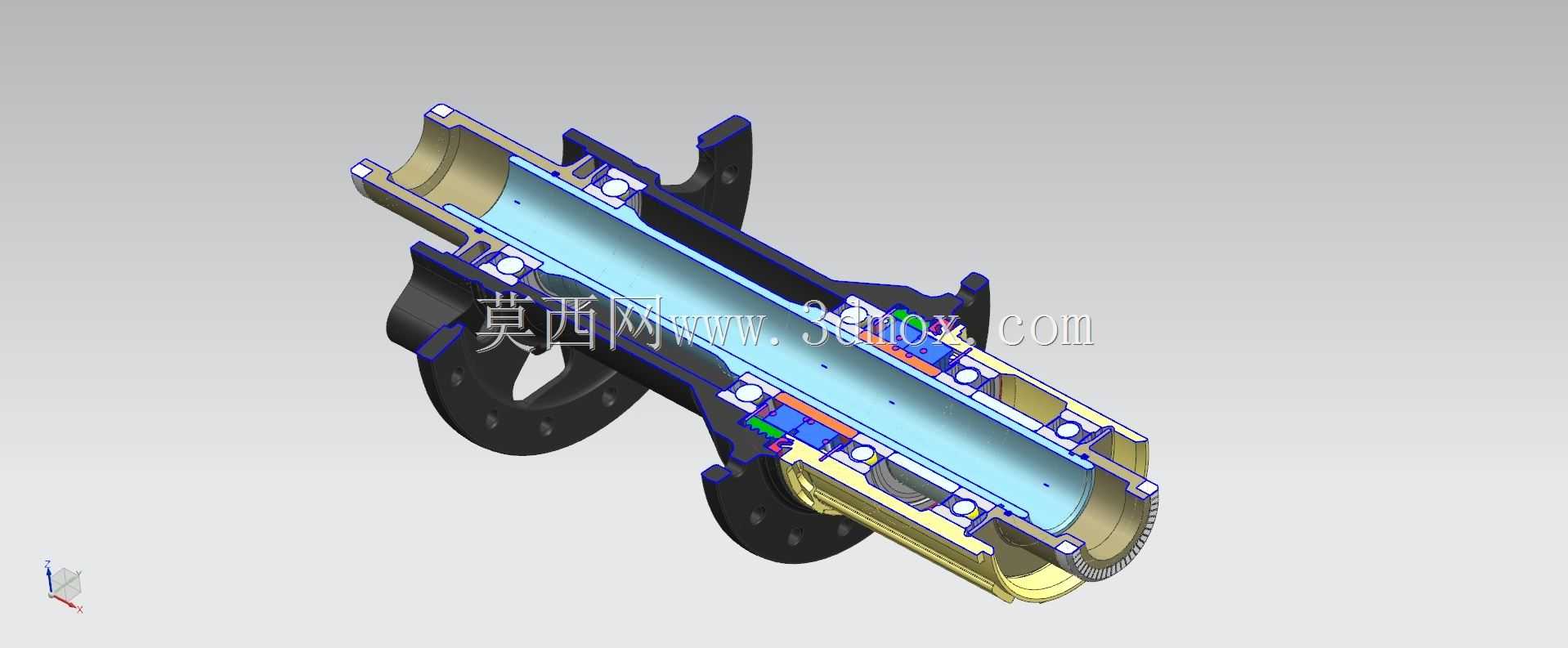

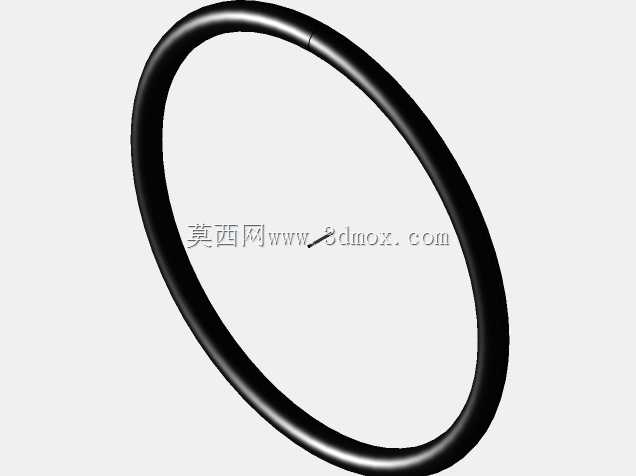

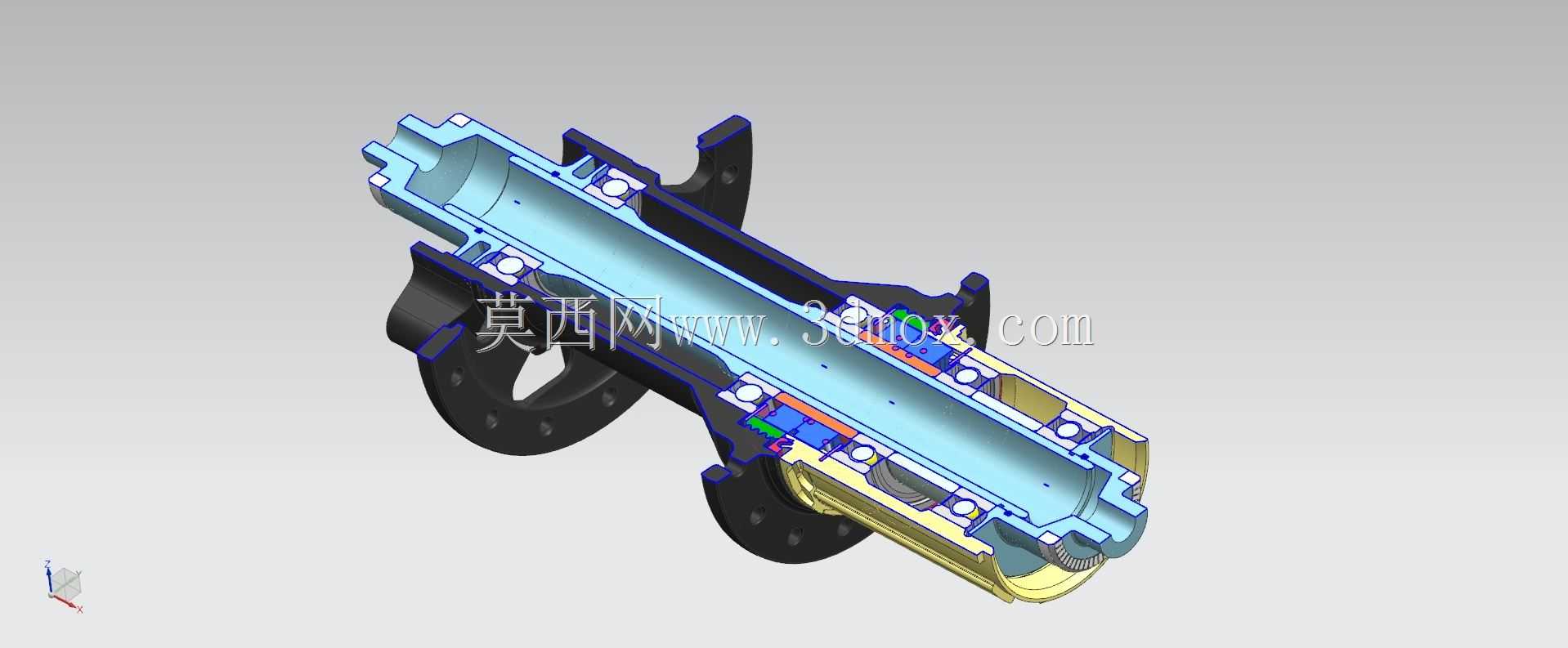

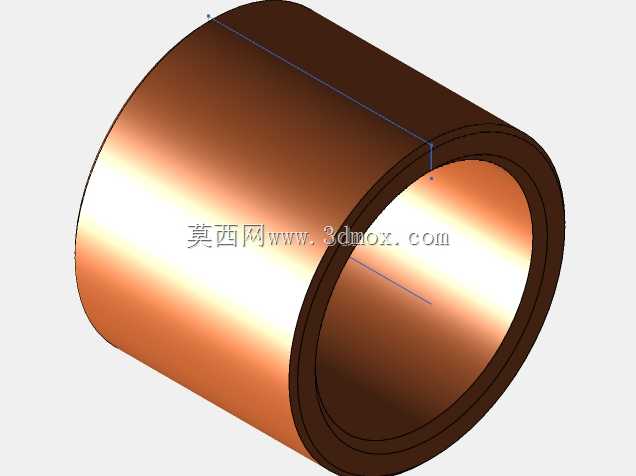

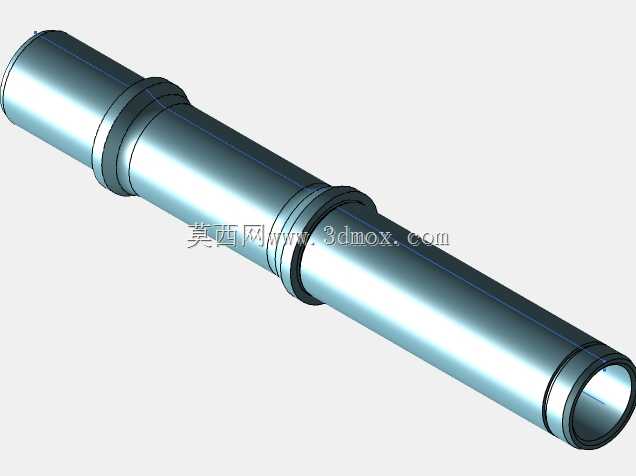

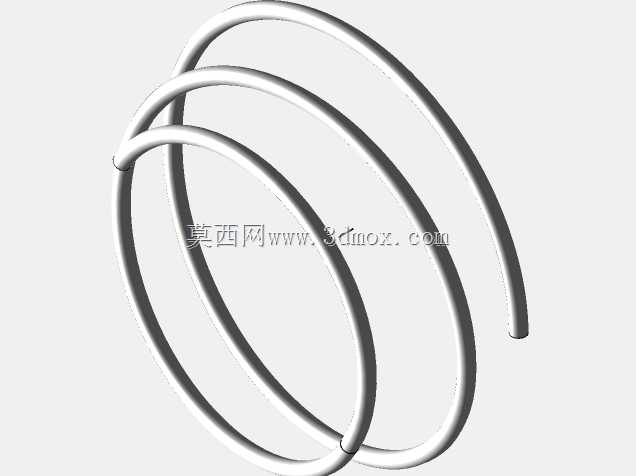

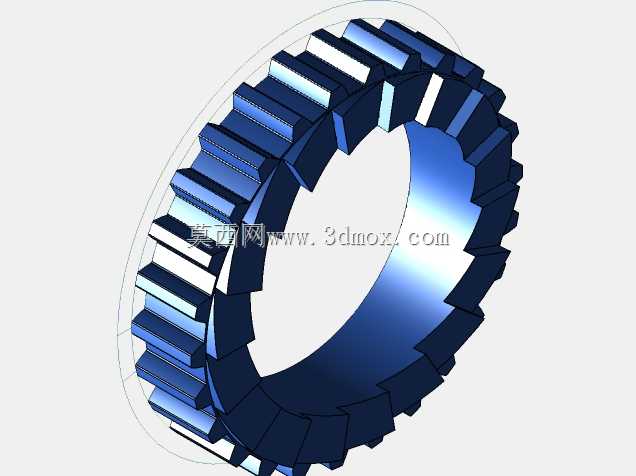

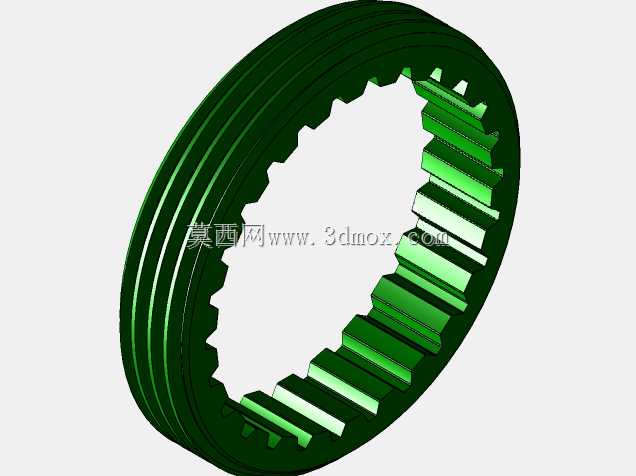

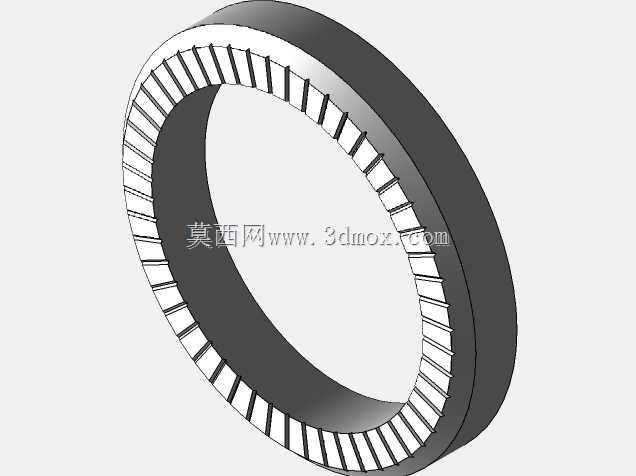

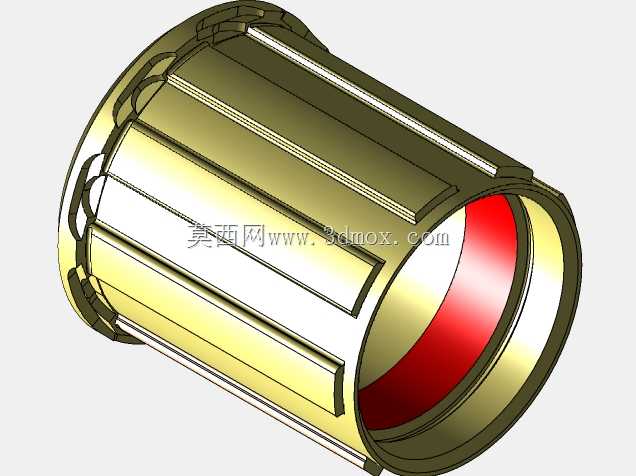

日常做山地车、公路车传动部件逆向开发时，这类后轮花鼓是轮组系统里的核心受力件，直接决定轮组的转动顺滑度、制动响应速度以及侧向承载能力，多用于中高端运动自行车的后轮装配，适配国际标准六螺栓盘式制动器安装位，能兼容市面主流的160mm、180mm规格碟刹盘片，满足越野、通勤、竞速等多场景下的制动需求。做这个结构建模的时候，最先要敲定的是安装边界尺寸：TH12规格对应12mm直径的桶轴安装通道，QR10端盖适配快拆结构的装配公差，两端轴肩的定位尺寸要和车架后叉的开档距离完全匹配，避免装车时出现干涉或者装夹松动的问题。内部轴承位的公差配合是设计重点，选用的SKF标准轴承要和花鼓壳体的轴承安装孔采用过渡配合，既保证轴承外圈不会在壳体内转动打滑，又能方便后期维护时的轴承拆卸更换，轴承内圈和轴芯的配合也要控制过盈量，防止转动过程中出现内圈跑圈的异常磨损。建模的时候先从轴芯的基础特征做起，先拉伸出轴芯的主体回转结构，再依次加工出轴肩定位面、螺纹安装段、端盖卡接槽这些细节特征，保证各段的同轴度公差控制在0.02mm以内，避免装配后出现转动卡滞的问题。之后做花鼓壳体的建模，先绘制壳体的回转截面轮廓，旋转出主体的筒状结构，再在壳体外侧做出辐条安装的法兰盘，法兰盘上的辐条孔位要按照等角度圆周阵列，孔位的倾斜角度要匹配辐条的编圈角度，保证辐条安装后受力均匀。六螺栓制动安装座要单独做特征拉伸，六个螺栓孔按照48mm的国际标准孔距圆周阵列，每个螺栓孔的沉头深度要控制好，保证碟刹盘安装后贴合面没有间隙，避免制动时出现碟片抖动异响。端盖部分的建模要注意和壳体、轴芯的配合间隙，快拆端盖的卡接结构要做限位卡扣，防止骑行过程中端盖脱落。内部的密封结构也要在建模时预留好安装槽位，橡胶密封圈的压缩量控制在合理范围，既能阻挡泥水、灰尘进入轴承腔体，又不会因为压缩量过大增加转动阻力。整个结构的壁厚要做均匀化处理，壳体主体壁厚控制在2.5mm左右，法兰盘和制动座位置适当加厚提升强度，在保证结构强度满足120kg rider负重越野冲击的前提下，尽可能削减非受力区域的材料重量，实现轻量化设计。建模过程中要随时做干涉检查，确认轴承、轴芯、端盖、壳体、密封件之间没有装配干涉，各运动部件之间预留合理的配合间隙，最后再对所有锐边做倒圆角处理，避免应力集中导致的部件断裂问题。
