金属长柄重矛冷兵器结构设计

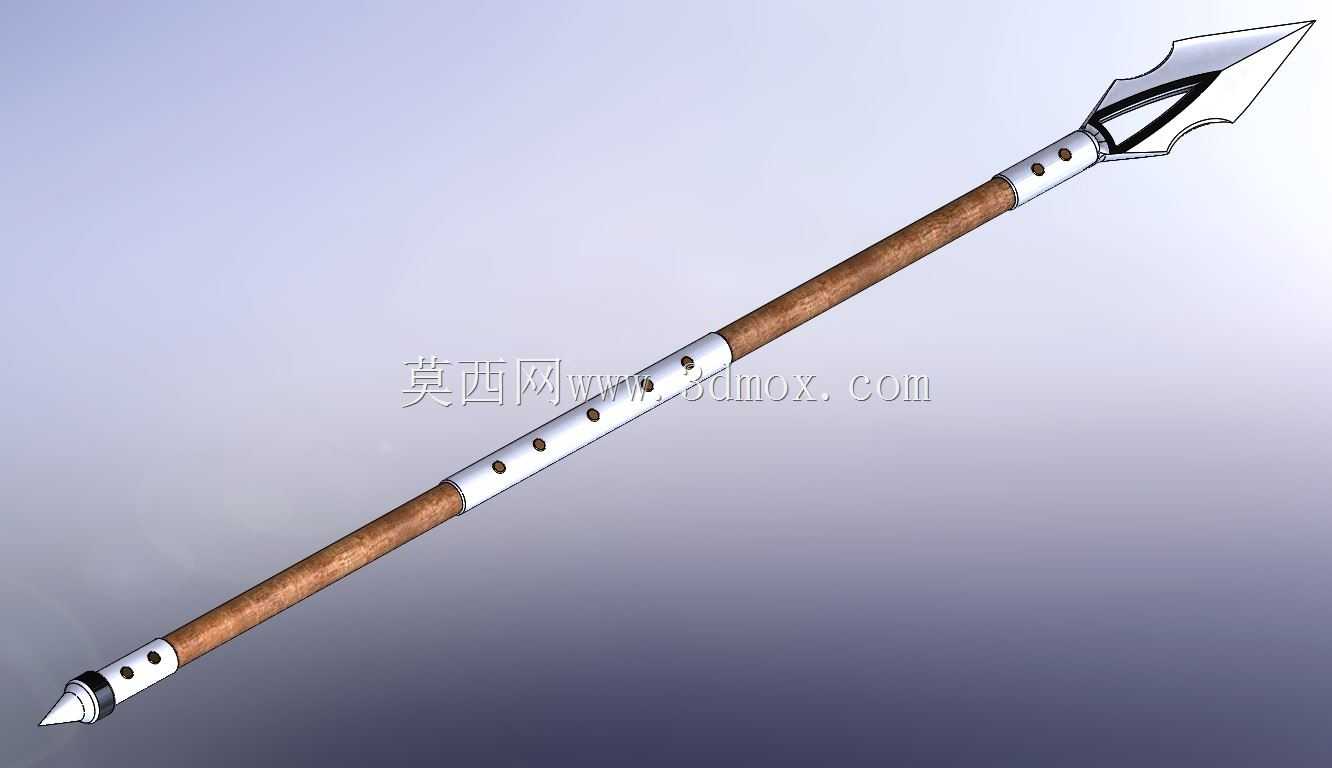

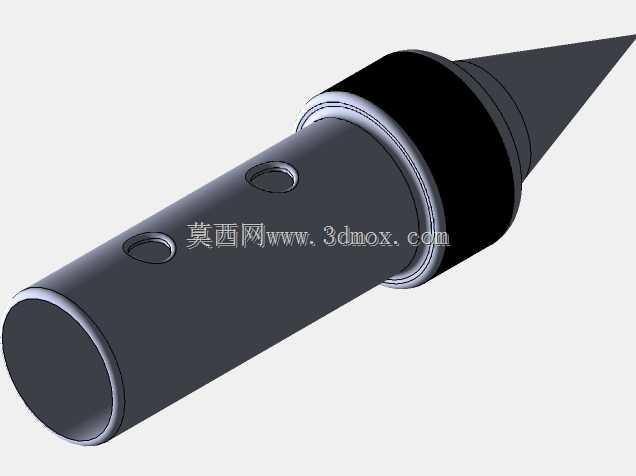

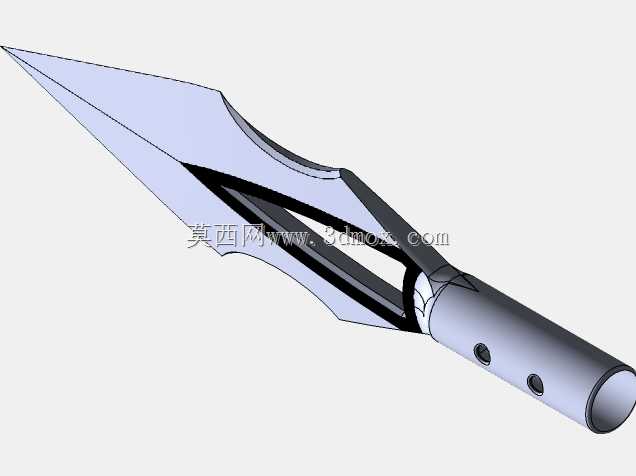

这款长柄穿刺类器械的三维设计，首先要明确其应用场景集中在冷兵器复原、影视道具制作、古代军事装备展演以及武术器械复刻领域，实际使用中需要兼顾结构强度、握持平衡与穿刺受力的均匀传递，避免使用过程中出现柄杆断裂、矛头松脱的问题。设计初期先梳理整体受力路径：穿刺时冲击力从矛尖传导至矛头套筒，再均匀分散到整根长柄，最终传递到握持端，因此各连接部位的过盈配合量是设计核心，不能出现应力集中的尖角结构。外形尺寸上整体遵循长柄器械的人机工程比例，矛头部分长度占整体的六分之一左右，矛尖采用多面棱体切削结构，既保证穿刺时的导向性，也能降低刺入过程的阻力，矛头尾部的套筒段设计有均匀分布的固定孔，用于穿设销钉将矛头与木柄牢牢锁止，避免横向受力时出现转动松脱。柄尾同样设计有金属尾鐏结构，一方面平衡整矛的前后重量，让握持时重心落在柄身前部三分之一处，方便使用者操控发力，另一方面尾端的尖锐结构也可作为应急钝击、戳刺的辅助结构，尾鐏与柄杆的连接同样采用销钉固定的方式，和头部连接结构形成对称的受力约束。建模过程中先绘制矛尖的多棱曲面，通过放样特征生成矛尖的实体结构，再拉伸切除出套筒的内孔，预留和柄杆的配合间隙，之后在套筒表面阵列分布固定孔，注意孔位要避开壁厚较薄的棱边位置，防止装配时出现开裂。柄杆部分采用圆柱实体建模，表面做轻微的纹理质感处理还原木质柄杆的真实触感，两端分别和矛头套筒、尾鐏套筒做配合装配，装配时要校验整体的同轴度，保证整矛的直线度误差控制在合理范围内，避免使用时出现受力偏斜。完成单个零件建模后进入装配环境，依次导入矛头、柄杆、尾鐏以及固定销钉零件，添加同轴、重合的配合约束，校验各零件之间不存在干涉问题，之后对金属零件做渲染处理，区分出金属刃部的亮面质感和套筒部位的哑光金属质感，柄杆部分赋予木质纹理材质，还原真实器械的视觉效果。设计过程中特意在套筒部位增加了多道环形凸起结构，既可以提升套筒的结构刚度，也能在视觉上形成层次区分，避免长直套筒过于单调的问题，同时这些凸起结构也能在装配时起到限位作用，防止销钉受力后出现滑移。
