工业风金属框架透明内胆创意水杯

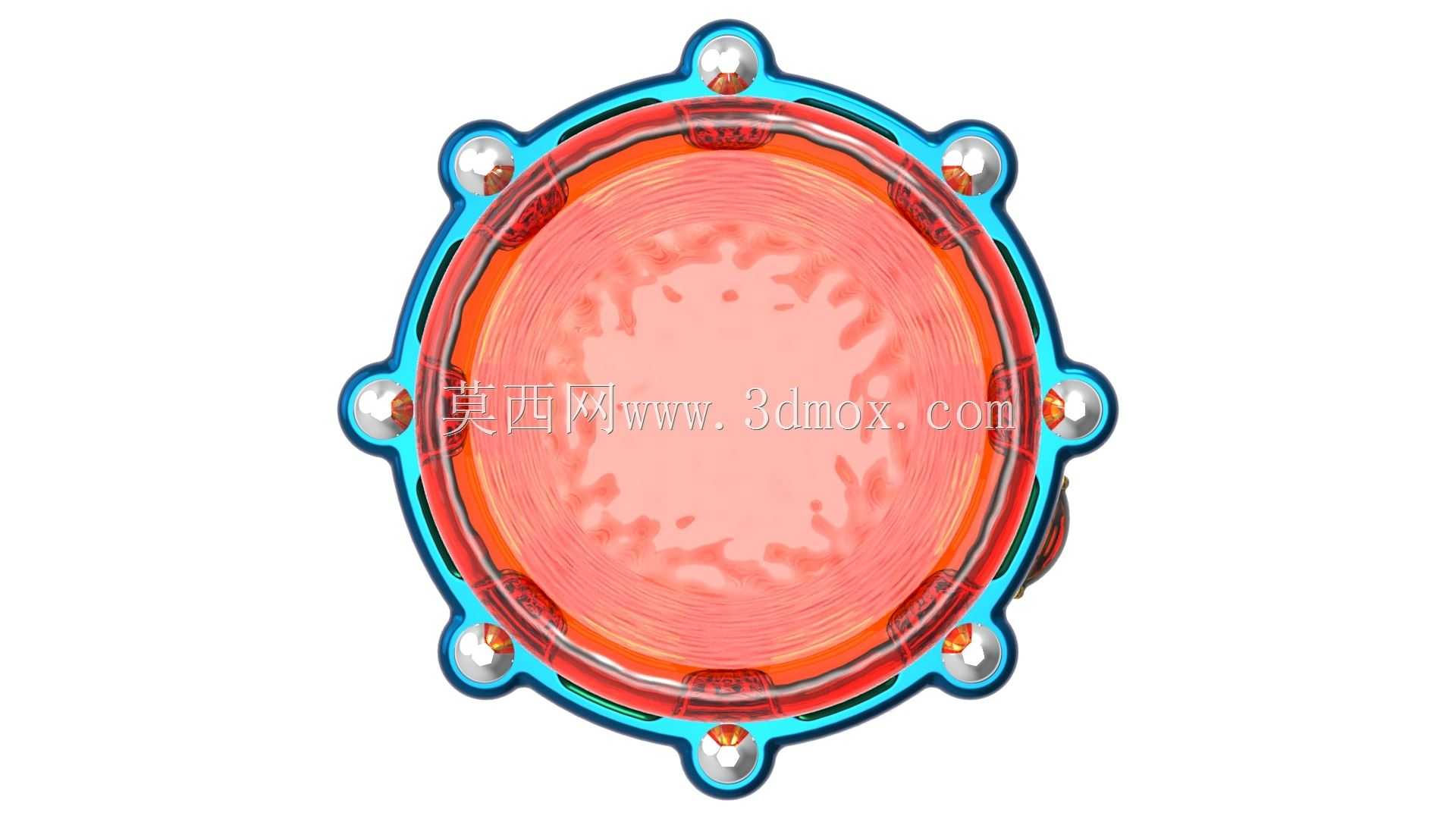

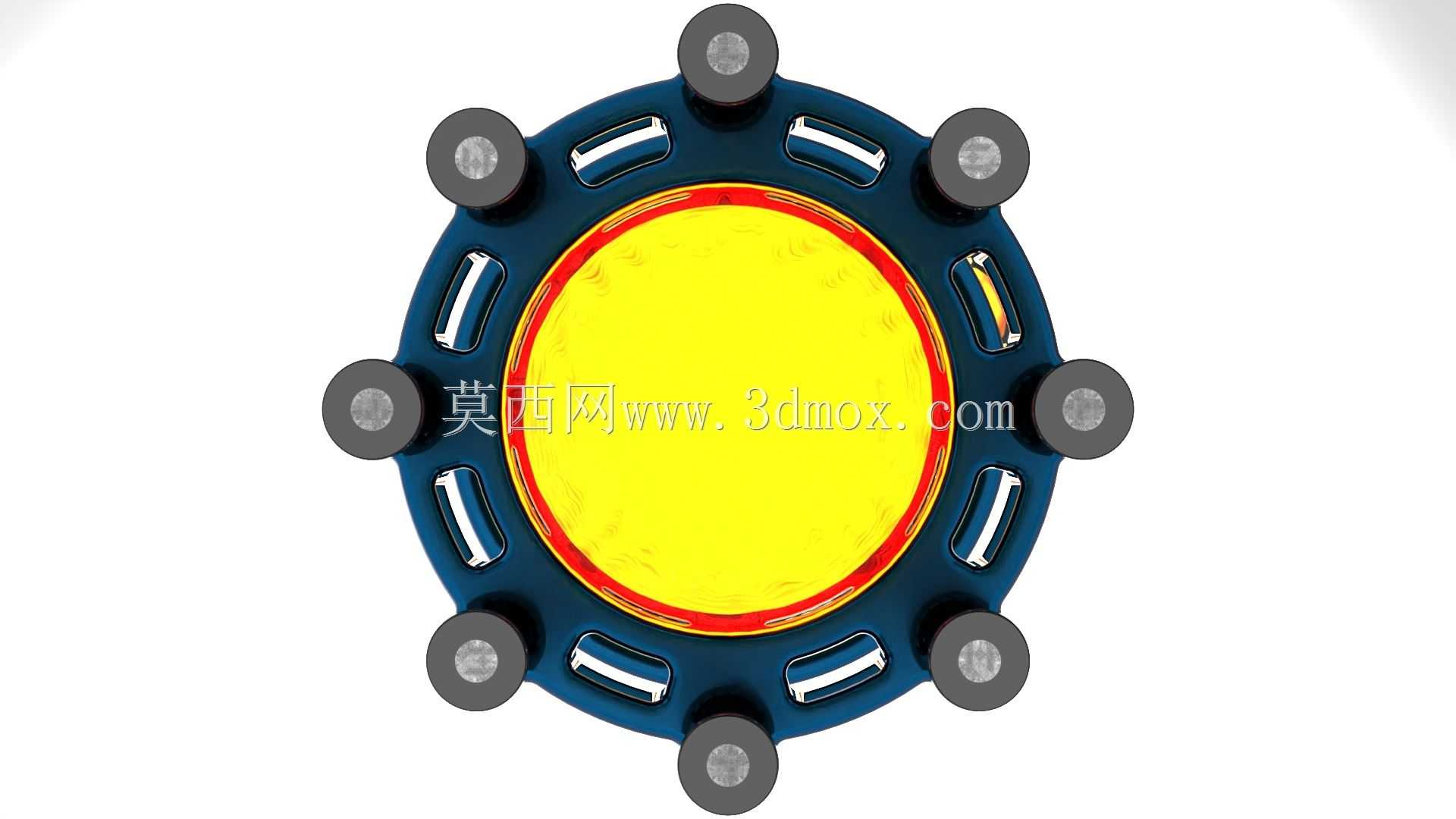

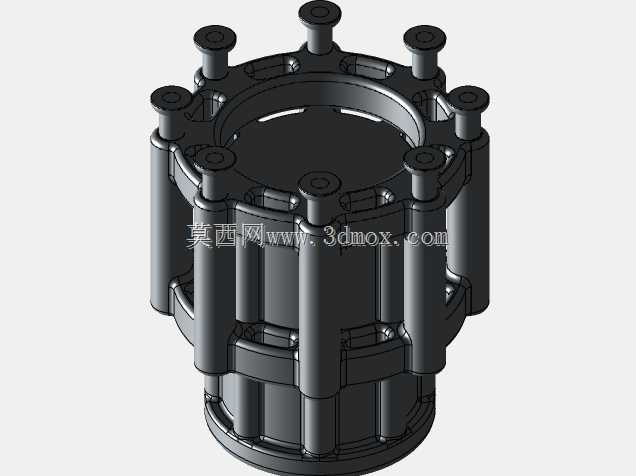

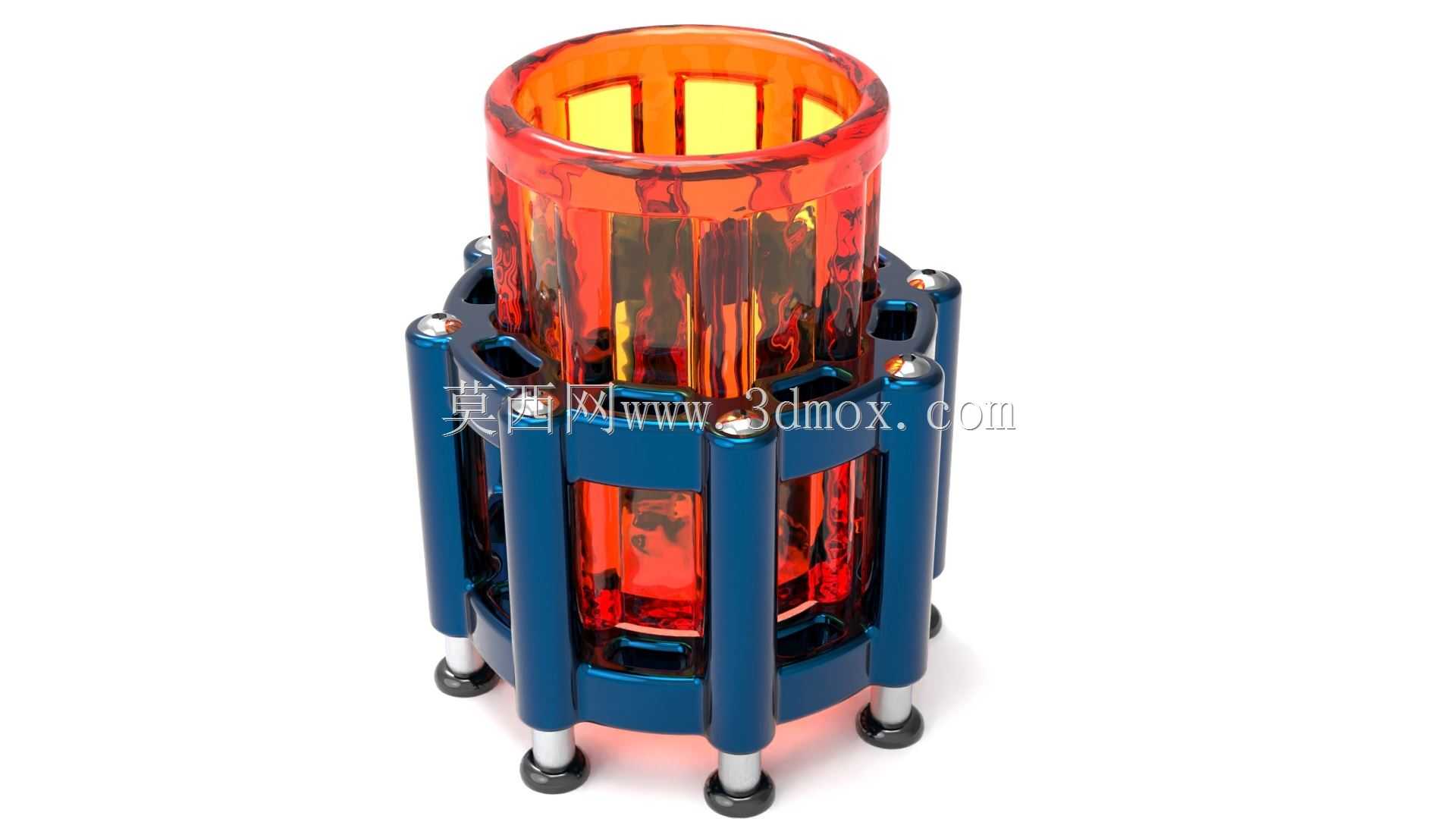

日常办公场景里，工程技术人员长期伏案绘图、核对图纸时，手边的饮水容器既要满足握持稳定的需求，也要适配工位紧凑的摆放空间，这款带金属防护框架的杯具正是针对这类使用场景设计。从结构功能来看，内层采用高透的硬质透明材质作为盛水主体，可直观观察内部液位高度，避免接水时溢出，外层的多立柱环形框架承担防护与握持的双重作用，既可以防止透明内胆直接磕碰桌面、键盘等硬物出现碎裂，也能在盛装高温饮品时隔绝热量传递，避免握持时烫伤。设计过程中先确定内胆的容量边界，按照常规单次饮水350毫升的使用习惯，将内胆直径设定为70毫米，总高度控制在120毫米，保证可以放入多数工位的杯架凹槽，不会遮挡显示器下方的视线。外层框架采用周向均布的8根竖向支撑柱，搭配上下两道环形固定圈，支撑柱底部加装防滑脚垫，放置在光滑的办公桌表面时不会出现滑动移位，框架与内胆之间预留1.5毫米的装配间隙，方便内胆取出清洗，也能在受到侧向冲击时通过框架的微小形变吸收冲击力，避免内胆直接受力。建模阶段先绘制内胆的回转体轮廓，通过旋转特征生成主体结构，再对杯口位置做加厚卷边处理，提升口部接触的顺滑度；外层框架先绘制单根支撑柱的截面轮廓，沿轴向拉伸后通过圆周阵列完成均布排布，再绘制上下环形连接圈的草图，通过扫描特征生成连接结构，最后对支撑柱底部的脚垫做圆角过渡，避免尖锐棱角刮擦桌面。装配验证时重点检查框架与内胆的同轴度，保证内胆放入后不会出现偏斜，同时核对支撑柱的高度，确保框架底部比内胆底面低2毫米，放置时内胆不会直接接触桌面，减少日常放置时的冲击传导。整体结构没有多余的装饰部件，所有结构特征都服务于防护、防滑、隔热的实际使用需求，适配工程人员日常办公、车间临时休息等多场景的饮水使用。
