便携式军事卫星信号接收天线三维设计

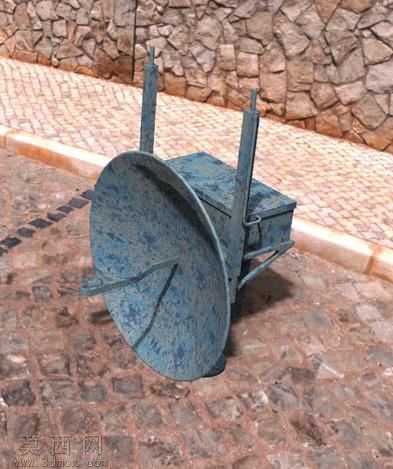

本作品为军事卫星信号接收天线的三维建模设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各独立零部件的参数化建模，再通过配合约束完成整体装配，保证各部件的位置关系、运动逻辑符合实际产品的功能需求。模型主体包含抛物面反射盘、双杆状信号接收振子、设备主机舱、底部支撑固定座、侧边调节操作手柄五大核心结构模块，各模块的尺寸比例参考实际军用便携卫星天线的参数进行等比例还原，抛物面反射盘采用薄壳特征建模，边缘做圆弧过渡处理，还原真实反射面的曲面弧度，保证信号反射聚焦的结构合理性；双接收振子采用细长杆特征建模，分别设置不同的长度参数，对应不同频段的信号接收需求，振子与主机舱的连接部位做加强筋结构设计，提升结构强度的合理性。主机舱采用长方体盒状结构建模，边角做倒角钝化处理，表面预留散热槽、接口位的细节特征，还原军用设备的坚固外观特性；底部支撑座采用回转体特征建模，底部设置防滑接触面结构，侧边的调节手柄采用小尺寸装配体设计，可实现角度调节的运动仿真预留，满足天线俯仰角度调整的功能逻辑。材质渲染阶段，整体设备主体采用哑光磨砂黑色硬质工程塑料与哑光金属材质搭配，抛物面反射盘内侧做轻微的金属反光质感处理，还原金属反射面的材质特性，支撑底座做防滑橡胶材质的哑光质感区分，调节手柄做防滑纹理的细节材质表现，整体渲染采用柔和的影棚布光，突出设备的结构轮廓与材质质感，避免过度反光掩盖结构细节。设计过程中充分考虑军用便携设备的使用特性，整体结构做模块化拆分设计，各连接部位的卡扣、固定结构都做了细节还原，既保证外观的写实度，也预留了结构拆解、运动仿真的设计空间，模型的曲面过渡自然，无破面、重叠面等建模问题，各零部件的装配约束完整，可直接用于结构展示、装配演示、渲染出图等用途，整体造型紧凑干练，符合军事通讯设备坚固、实用、便携的设计特点，细节处的加强筋、倒角、防滑纹理等设计，都贴合实际产品的生产工艺与使用需求，没有冗余的装饰性结构，完全围绕卫星信号接收的核心功能进行结构布局。
