户外栅网反射面电视接收天线结构模型

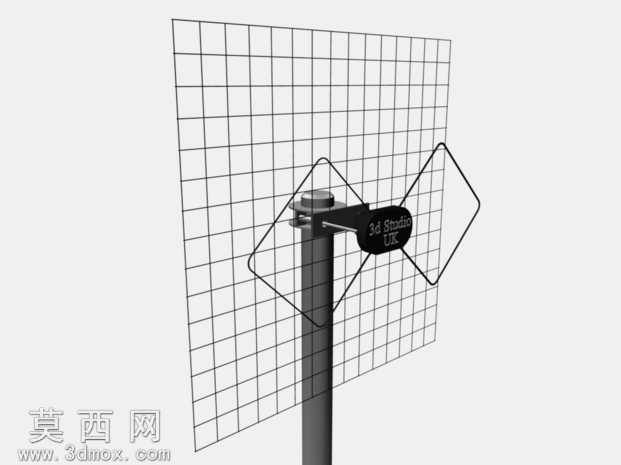

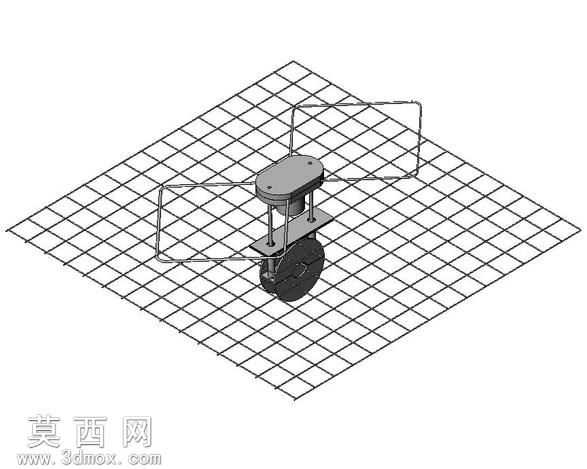

本模型为户外电视接收天线的三维结构设计，采用SolidWorks完成全参数化建模，整体围绕信号接收的核心功能展开结构设计。建模过程中首先完成支撑立柱的基准搭建，采用圆柱金属杆作为主支撑结构，保证户外架设的结构稳定性，立柱顶部设置可调节角度的连接夹具，可实现天线俯仰角度的灵活调整，适配不同区域的信号入射角度。核心接收部分采用栅网式反射面设计，建模时通过阵列命令生成均匀排布的金属网格结构，既保证了信号反射的有效面积，又大幅降低了整体结构重量，同时减少风阻对天线架设稳定性的影响，网格尺寸经过参数化校准，匹配电视信号的波长特性，保障信号反射汇聚效果。反射面中心设置馈源安装支架，采用菱形框架式支撑结构，将馈源固定在反射面的焦点位置，支架结构采用轻量化的杆件拼接设计，在保证结构强度的同时减少对信号的遮挡。模型完成后进行了真实材质的赋予，支撑立柱与金属网格采用镀锌钢材材质，模拟户外金属构件的哑光金属质感，馈源外壳采用黑色工程塑料材质，还原实际产品的材质区分。渲染阶段采用灰度背景的工作室渲染模式，通过柔和的环境光突出天线的结构层次，清晰展现栅网结构、支撑夹具、馈源组件的装配关系，所有零部件均按照实际生产的装配逻辑添加配合约束，可实现角度调节结构的运动模拟，完整还原了该类电视天线的真实结构特征与设计逻辑，可用于天线结构教学、产品外观展示以及相关通讯接收设备的结构参考。
