多功能折叠组合户外工具结构设计

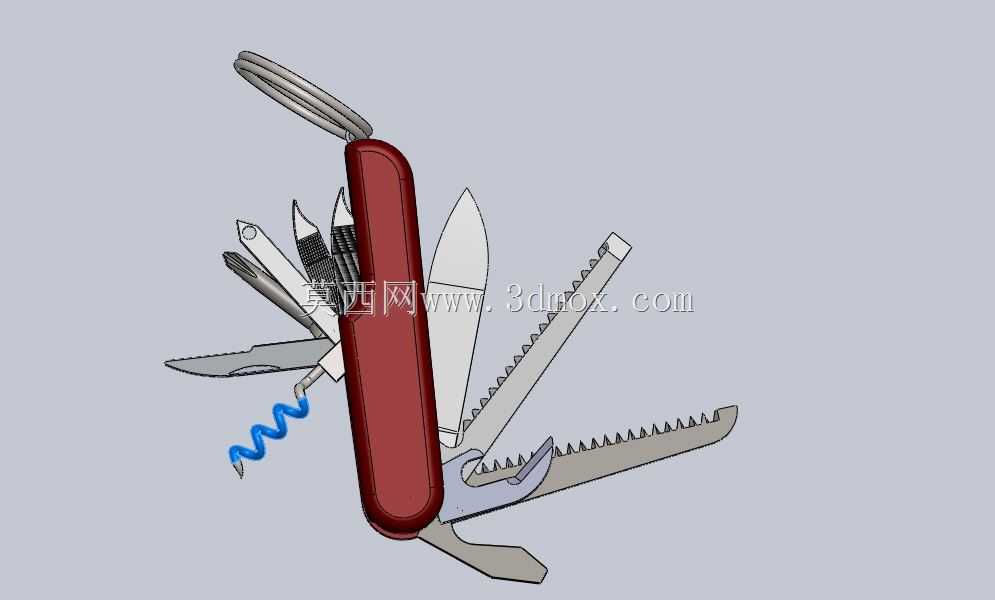

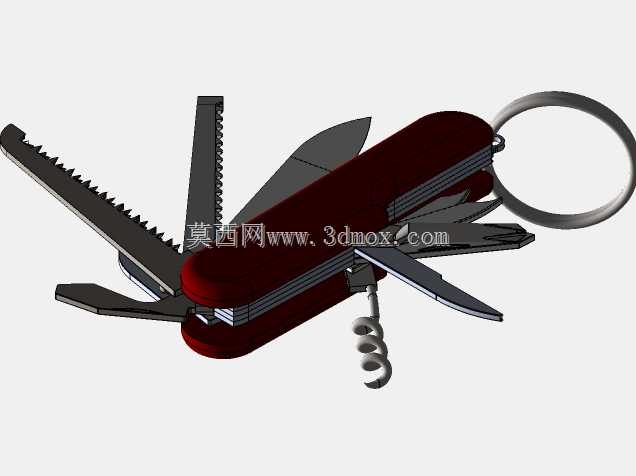

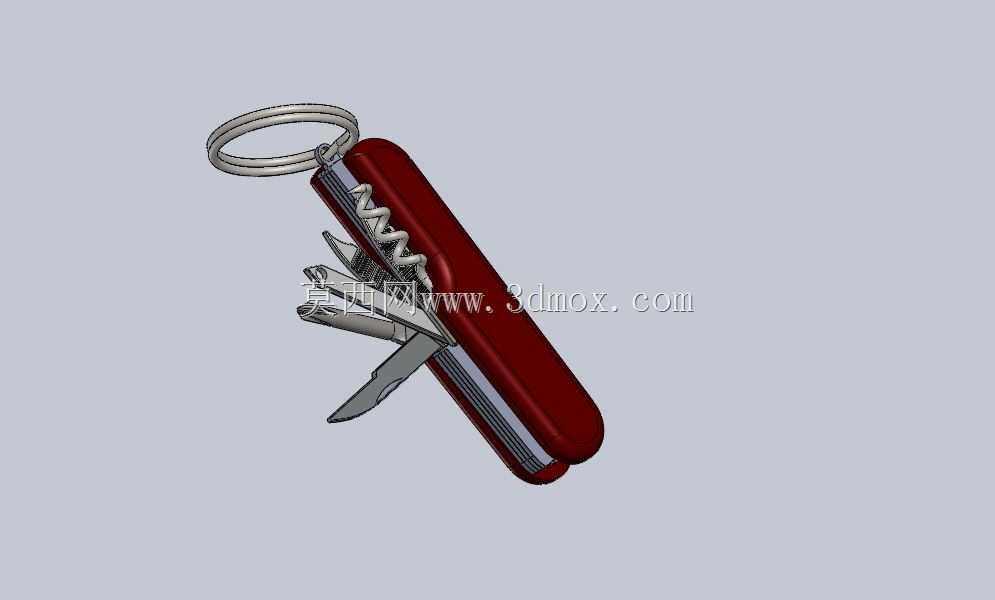

日常户外作业、野外勘探、日常居家应急场景中，这类折叠组合工具的应用覆盖度极高，不同于单一功能的五金件，它将多种常用作业功能集成在单一把手结构内，折叠收纳后体积小巧可直接挂在钥匙串上随身携带，完全不占用额外收纳空间。从结构设计角度看，这类工具的核心设计难点在于多组件的同轴铰接布局，所有功能件都围绕尾部的铰接销轴排布，需要在有限的把手内腔空间里，给每个功能件预留独立的转动避让空间，避免展开或收纳时不同组件发生干涉，同时还要保证每个功能件展开后有足够的锁止限位，作业时不会出现意外回折的安全隐患。建模过程中首先要确定铰接销轴的基准位置，根据需要集成的功能件数量计算每片功能件的厚度，叠加后确定把手内腔的宽度尺寸，把手外壳采用圆弧过渡的长条形结构，边缘做倒圆角处理，握持时不会硌手，尾部预留挂环的安装位，挂环采用双圈扭簧结构保证开合弹性。逐个绘制功能件的时候，主切削刀采用带水滴形刀尖的平刃结构，刃口角度控制在合理范围兼顾切削锋利度和刃口强度，锯齿刀的齿形按照粗齿排布适配木材、绳索类材质的锯切作业，开瓶器和一字螺丝刀集成在同一片钢片上减少空间占用，开罐器的勾边尺寸匹配标准易拉罐和金属瓶盖的卡合尺寸，钻孔锥的锥度做渐进处理保证穿刺时的导向性，红酒开瓶器的螺旋钻采用等距螺旋结构，收纳时完全藏入把手内腔不会外露刮蹭其他物品。所有功能件的转动配合面都要预留合理的装配间隙，避免长期使用后出现磨损卡滞，每个功能件的尾部都做定位卡槽，和把手上的弹性定位珠配合，实现展开和收纳两个位置的定位固定。建模完成后要做整体的干涉检查，模拟每个功能件从收纳到完全展开的全行程转动，确认相邻组件在任意角度都不会发生碰撞，同时核算整体闭合后的外形尺寸，保证收纳后整体轮廓顺滑无突出棱角，方便放入口袋或者挂在随身装备上。这类工具的实际使用场景覆盖了户外露营时的食材处理、绳索切割、瓶罐开启，日常维修时的螺丝松紧、细小工件的撬动、线材裁切，甚至应急场景下的安全带切割、硬质材料穿刺，多组件的集成设计让使用者不需要携带多件单独工具，大幅降低随身装备的负重，结构上的全折叠设计也让所有尖锐功能件在收纳时完全被外壳包裹，避免携带过程中造成意外划伤。
