U型螺旋节能荧光照明灯泡结构设计

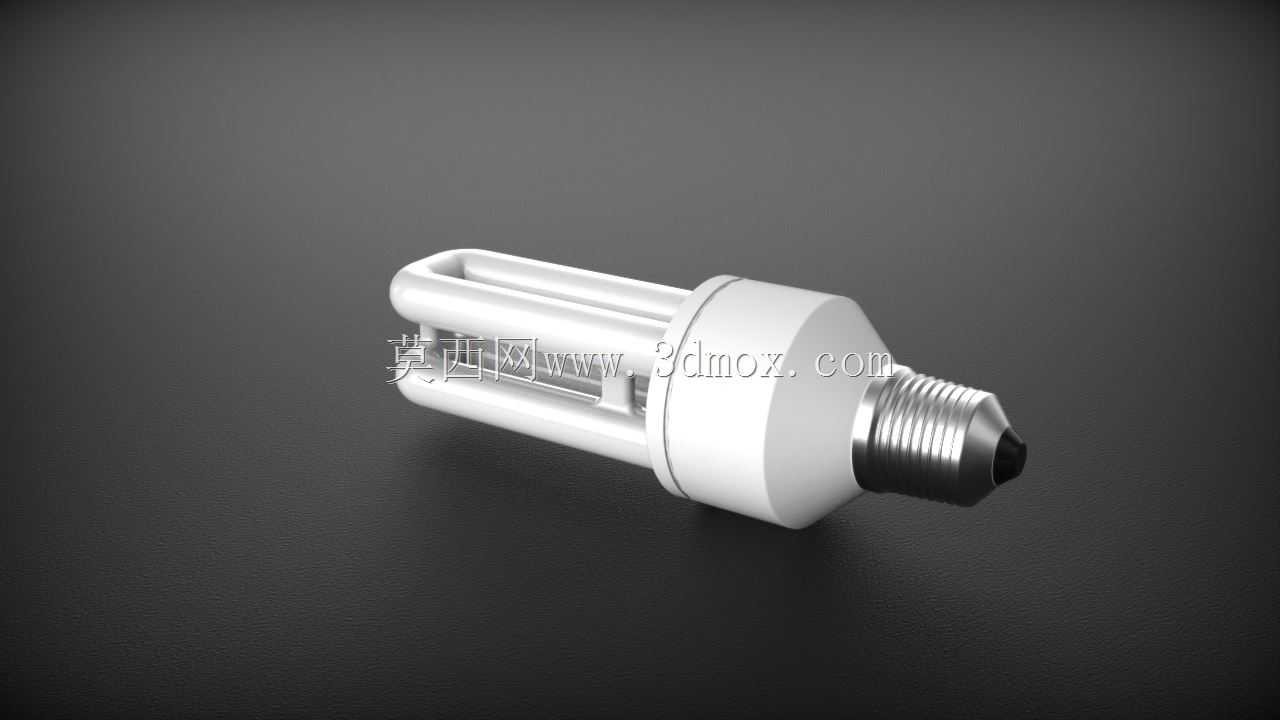

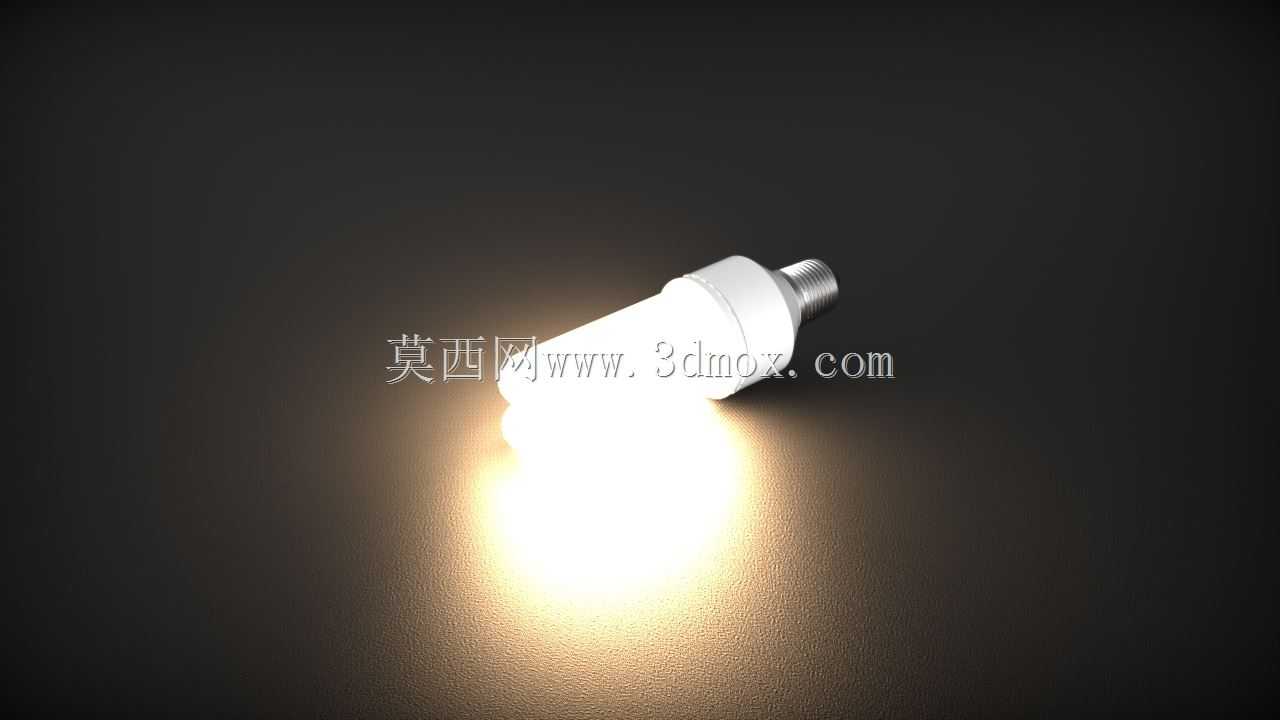

日常民用与商用照明场景中，这类U型螺旋结构的节能荧光灯是替代传统白炽灯的常用光源，适配常规E27规格螺口灯座，可直接安装在台灯、吸顶灯、工矿辅助照明灯具等多种载体上，相比同亮度白炽灯能降低七成以上的用电损耗，在普通家庭、办公室、商超公共区域的固定照明场景中应用十分广泛。建模时优先确定灯头的安装边界尺寸，金属螺口部分严格遵循通用螺口灯座的配合公差，保证螺纹旋合顺畅无卡滞，螺口顶端的绝缘触点与金属壳体的绝缘间隙要符合电气安全要求，避免安装时出现短路风险。灯体的塑料中座需要兼顾灯管固定与内部镇流元件的容纳空间，建模时先绘制中座的回转基体，再在端面开出对应U型灯管数量的安装卡槽，卡槽的内径与灯管玻璃管的外径做小间隙配合，保证灯管粘接固定后不会出现松脱晃动，中座与金属螺口的连接位置做止口结构，方便后续装配时的定位粘接。U型荧光灯管部分先绘制单根U型玻璃管的扫描路径，路径的弯折半径要匹配实际生产中玻璃管的弯折工艺极限，避免出现过小弯折半径导致的管壁厚度不均问题，再通过圆周阵列得到多组并排的U型管结构，所有灯管的端部要对齐到中座的安装卡槽位置，保证灯管与中座的配合面完全贴合。建模过程中先完成金属螺口的回转特征，绘制螺纹牙型时采用简化的装饰螺纹线配合实际螺纹大径小径尺寸，既保证装配干涉检查的准确性，也能控制模型整体的文件体量；之后绘制塑料中座的实体，在中座内部预留出电子镇流器的安装空腔，空腔的壁厚要满足塑料件注塑成型的最小壁厚要求，避免出现注塑缺料或缩痕；最后完成灯管部分的建模，给灯管赋予半透明的玻璃材质，金属螺口赋予镀锌金属材质，塑料中座赋予阻燃白色塑料材质，渲染时调整灯光角度突出灯管的曲面质感与螺口的金属纹理。这类灯泡的整体外形尺寸控制在常规节能灯泡的通用规格范围内，最大外径不超过普通螺口灯具的灯罩容纳尺寸，总长度适配多数封闭式灯具的内部安装空间，不会出现安装后灯罩无法闭合的问题，建模时所有配合面的公差都按照常规照明电器的装配要求设定，可直接用于照明产品的结构展示、装配模拟或者相关教学演示场景。
