倒三轮结构电动代步车三维结构设计

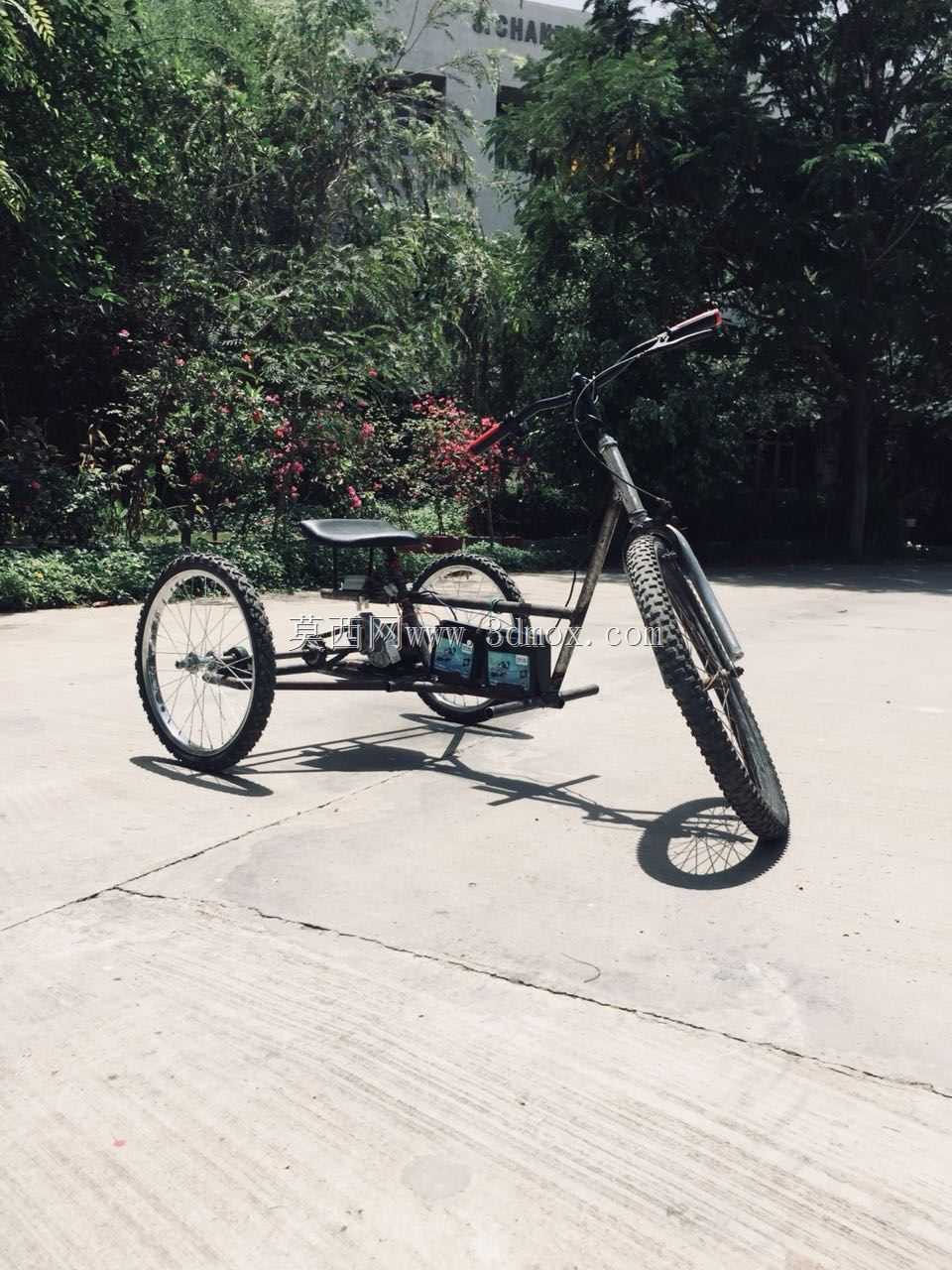

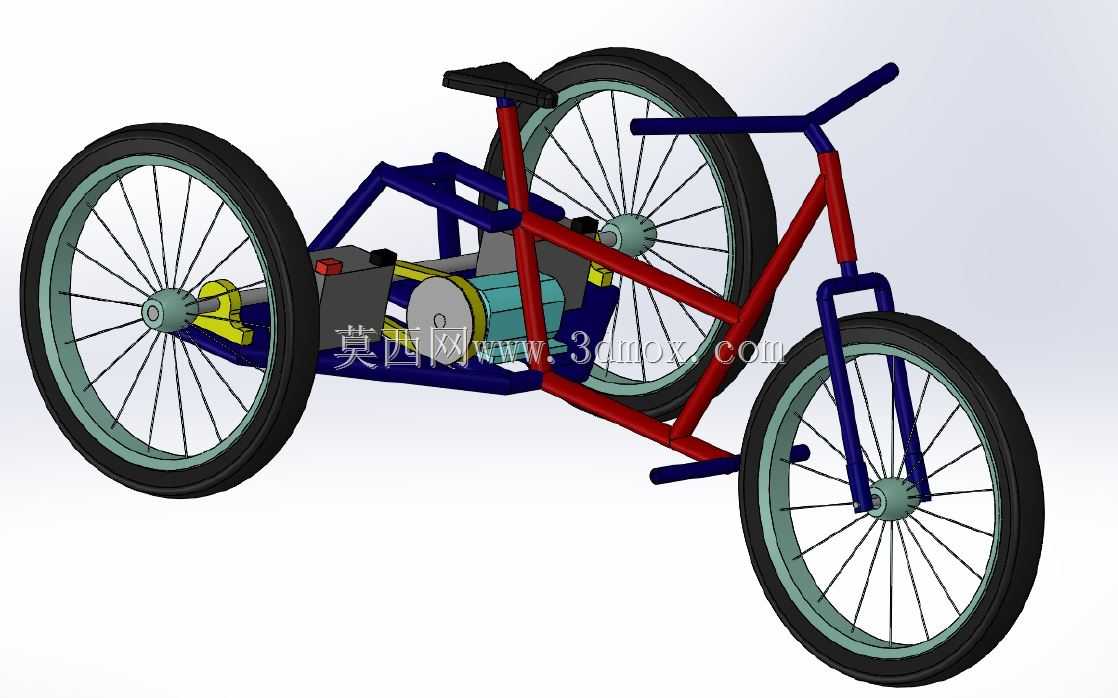

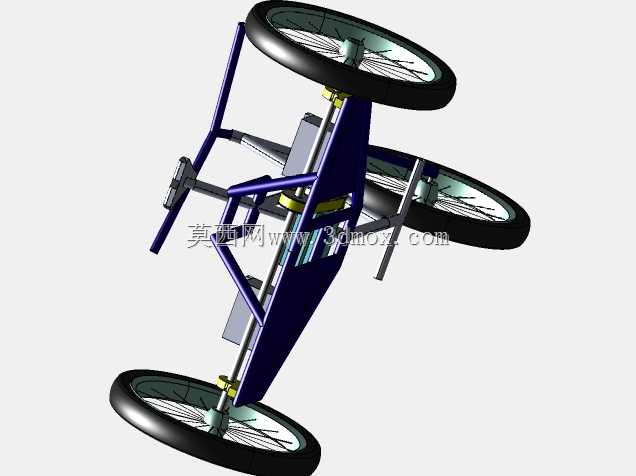

这款倒三轮布局的电动代步结构，主要面向短途代步、厂区通勤、景区观光接驳这类低速出行场景，相比传统正三轮结构，前单轮转向、后双轮驱动的布局能在过弯时获得更好的侧倾稳定性，避免传统后双轮转向车型转弯半径大、低速易侧翻的问题，日常使用中可承载单人完成短距离的物资转运、人员通勤需求，适配铺装路面的日常通行场景。从功能特性来看，整车采用钢管桁架式车架结构，前后轮均采用辐条式充气轮组，后轮轴集成驱动电机与减速结构，电池组布置在车架中部下侧的低位区域，能有效降低整车重心，提升行驶过程中的稳定性；车把采用常规自行车式转向结构，直接连接前轮转向柱，转向传动比直接，操控逻辑和普通两轮电动车一致，用户无需额外适应操作逻辑；鞍座布置在后轮轴前侧的重心平衡点位置，正常乘坐时前后轴载荷分配约为3:7，驱动轮能获得足够的抓地力，避免湿滑路面驱动打滑。设计过程中首先确定轮距与轴距参数，前轮与两个后轮的轴距控制在1100mm左右，两个后轮的轮距控制在650mm，既保证转弯时的侧倾稳定性，也避免整车过宽影响通行能力；车架钢管采用圆形空心管材，通过焊接拼接成桁架结构，在受力集中的转向柱安装位、电机安装位、鞍座安装位都做了局部管材加厚处理，在控制整体重量的前提下保证结构强度。建模时先绘制轮组的基准草图，确定三个车轮的空间位置与接地点坐标，再沿着载荷传递路径搭建车架的管材中心线，通过结构件生成工具生成钢管实体，之后依次装配转向柱、车把、鞍座、驱动电机、电池组、脚踏等附属部件；装配过程中重点检查转向过程中前轮与车架的干涉边界，确认最大转向角度下车轮不会碰到车架管材，同时检查后轮传动部分的安装间隙，保证电机输出轴与后轮轴的同轴度符合装配要求，最后完成所有紧固件、连接支架的细节建模，确保每个部件的安装定位都符合实际装配的工艺要求。
