创意OSB木质休闲代步自行车结构

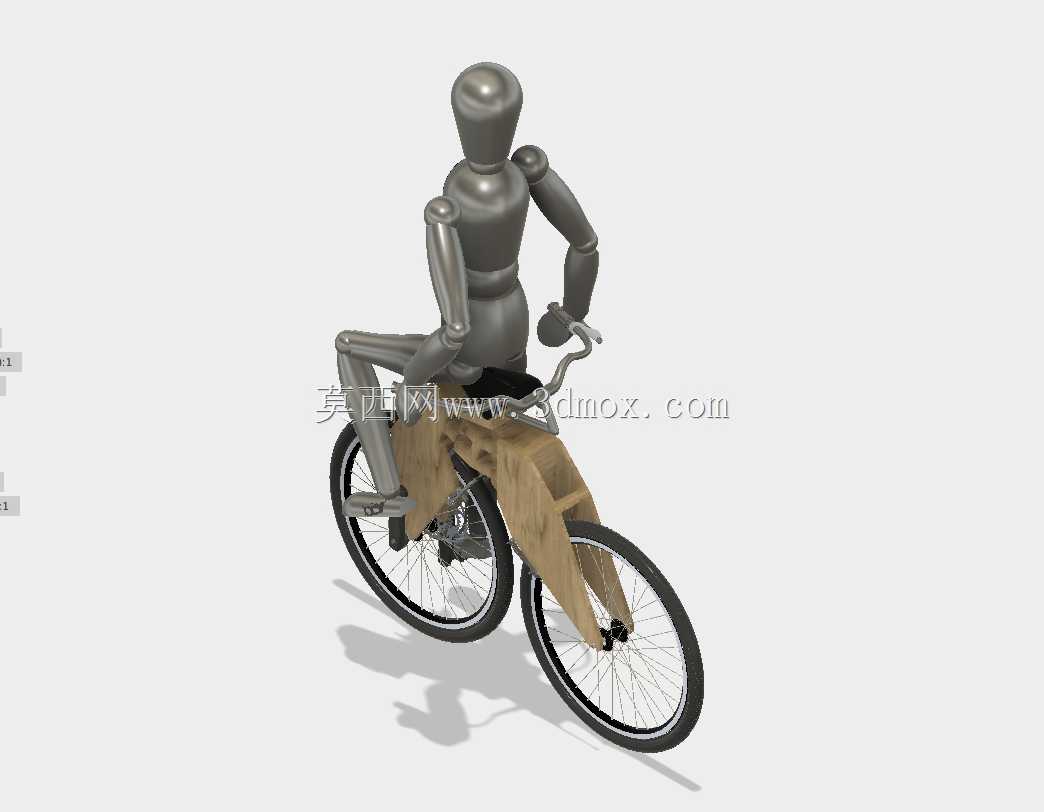

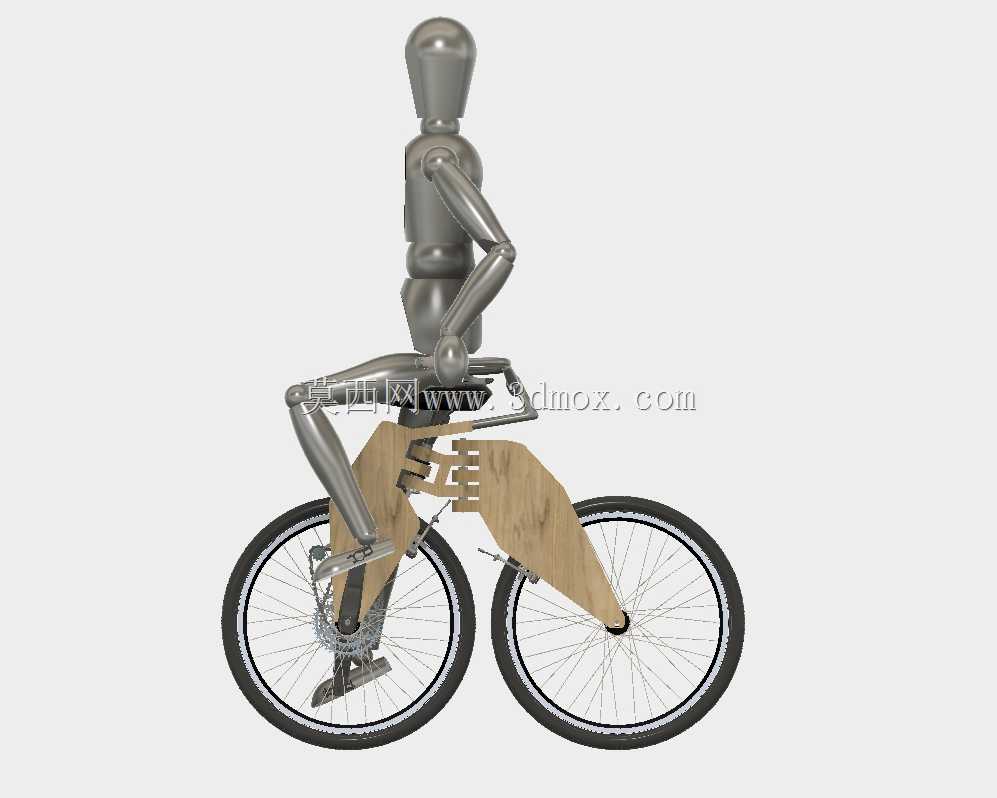

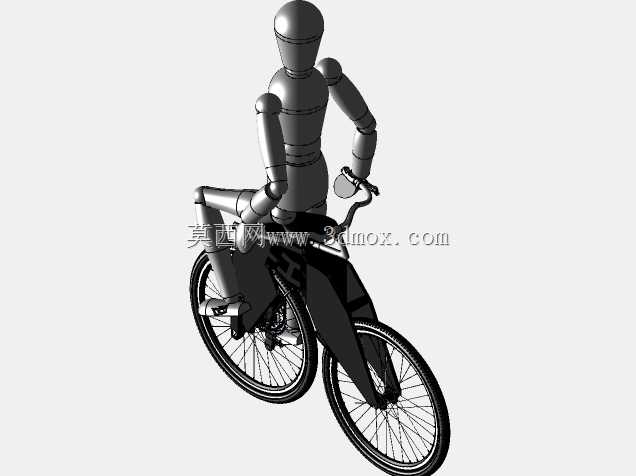

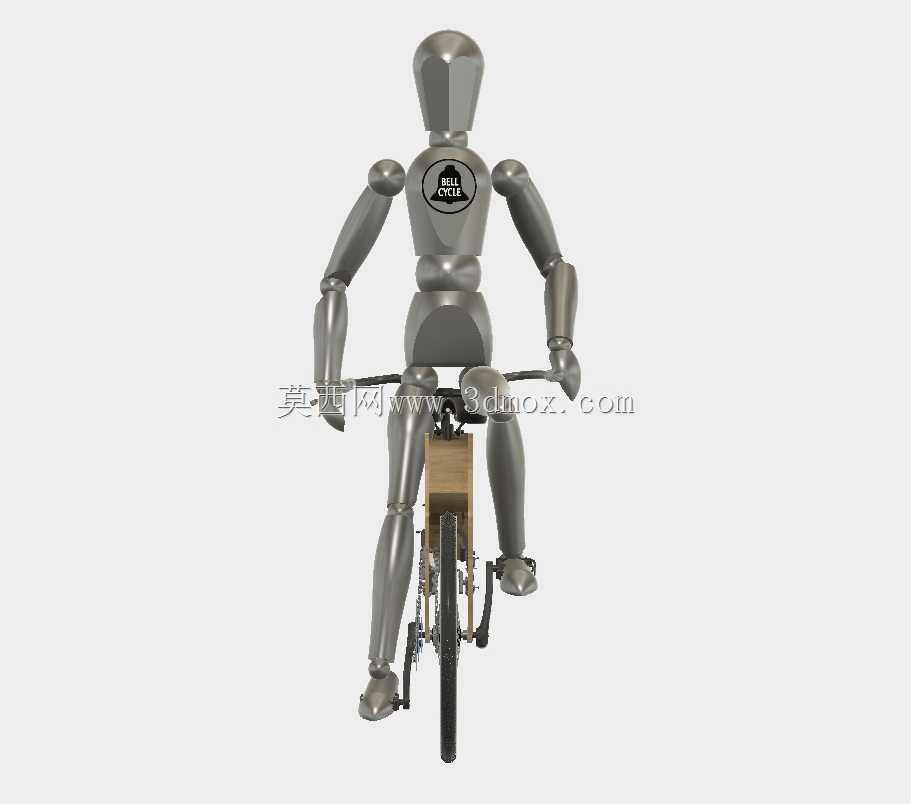

这款木质自行车的设计初衷偏向休闲趣味场景，可用于文创园区展示、休闲骑行体验、手工创意作品展示等场景，区别于常规金属车架自行车，它以OSB定向结构刨花板作为车架核心材质，在满足基础骑行强度的同时，兼具独特的木质纹理视觉效果。从功能特性来看，它保留了标准自行车的传动、转向、制动核心结构，车把、轮组、脚踏、链条等部件沿用成熟的标准自行车配件，仅车架部分采用木质结构定制，既降低了非核心部件的设计制造成本，也保证了骑行的基础可靠性。设计思路上，首先需要匹配标准自行车的人机工程尺寸，确定立管、上管、下管的长度与角度，适配常规身高使用者的骑行姿态，同时要考虑OSB板材的受力特性，在五通、头管、后叉等受力集中位置做加厚与嵌件设计，避免木质材料在交变载荷下出现开裂、变形问题。建模过程中，首先在三维软件中导入标准自行车人体模型作为姿态参考，确定整车的关键安装边界：前后轮轴距控制在1000-1100mm区间，座垫高度调整范围覆盖700-900mm，车把宽度控制在550-600mm，保证与常规城市自行车的骑行姿态一致。第一步先绘制轮组、五通、头管、座管的基准点位，搭建整车的骨架线框；第二步针对木质车架部分做实体建模，根据OSB板材的常规厚度设定板材壁厚，在各连接位置设计金属嵌件的安装槽，预留标准配件的安装孔位，保证头管碗组、五通中轴、后叉轮轴的安装尺寸完全匹配通用标准件；第三步完成标准配件的装配，将车把、脚踏、链条、制动组件等通用件按装配约束安装到位，验证转向、传动的运动干涉情况；最后做整体的外观渲染，还原OSB板材的纹理质感与金属配件的材质效果。需要注意的是，木质车架的受力分析要重点验证垂直载荷、踏板踩踏扭矩、转向侧向力三个工况，在板材拼接位置做加强筋结构设计，避免应力集中，同时要考虑木质材料的防潮、防变形处理预留空间，在板材表面预留涂装层的厚度余量，保证装配后各部件的配合间隙符合使用要求。
