小型水下机器人三叶螺旋桨结构设计

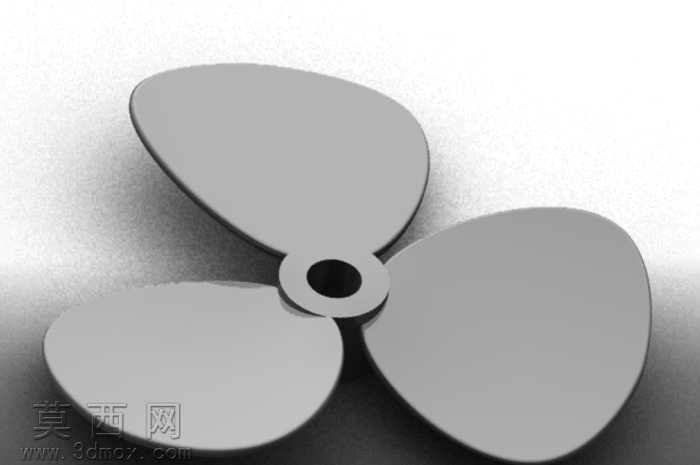

本作品为适配小型水下观测型ROV设计的三叶螺旋桨三维建模成果，建模过程以水下低转速推进的流体适配需求为核心逻辑，首先确定桨叶的整体轮廓参数：采用大弦长、低展弦比的叶型设计，避免水下高背压工况下出现叶尖涡流损耗，中心轮毂设置同轴安装通孔，孔位公差匹配常用微型水下推进电机的输出轴径，轮毂与三片桨叶采用圆弧过渡的一体化连接结构，消除应力集中的同时降低水流经过轮毂区域的紊流概率。建模阶段先绘制单片桨叶的翼型截面曲线，沿桨叶展向设置五个截面控制点，每个控制点对应不同的翼型厚度与安装攻角，从叶根到叶尖逐步降低翼型厚度、微调攻角角度，保证桨叶旋转时各截面的线速度与水流迎角匹配，获得均匀的推力输出；完成单片桨叶建模后，通过圆周阵列命令生成其余两片桨叶，阵列过程严格保证三片桨叶的角度偏差控制在0.1度以内，避免旋转时出现动不平衡问题，减少ROV运行时的机身震动。材质渲染阶段采用哑光磨砂金属质感模拟常用的铝合金阳极氧化处理效果，轮毂内孔添加轻微的倒角高光细节，还原机加工的真实工艺特征，桨叶表面添加细微的水流冲刷纹理，提升模型的真实感。结构设计上重点优化了桨叶的厚度分布，叶根区域厚度最大以保证结构强度，可承受水下推进时的扭矩载荷，叶尖区域做圆角收边处理，避免磕碰损伤同时降低划水噪音，整体曲面经过连续性检查，所有过渡面均达到G2连续标准，既满足流体力学的顺滑要求，也可直接导出用于后续的3D打印样件制作或模具开模生产，适配小型ROV低速巡航、定点悬停等多种工况的推进需求。
