430毫米口径ASTRO家用卫星接收天线设计

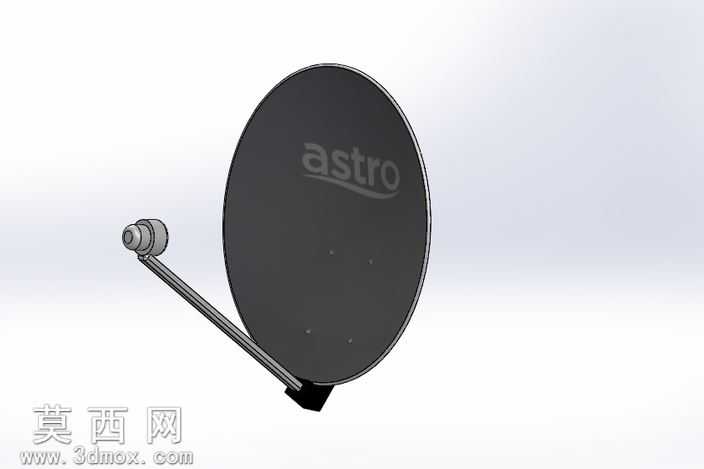

本作品为430毫米口径ASTRO卫星接收天线的三维建模设计，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循家用小型卫星接收天线的真实结构比例，还原了产品的核心功能特征。建模初期先确定抛物反射面的核心曲率参数，以430毫米直径为基准绘制抛物面轮廓，通过旋转凸台命令生成反射面基体，对反射面边缘做薄边卷边处理，模拟真实产品的包边加固结构，同时在反射面背部预留馈源支架的安装定位孔位，保证装配精度。馈源支撑部分采用细长杆结构建模，通过扫描命令生成带弯折角度的支撑杆，杆体一端连接反射面底部的固定基座，另一端精准定位在抛物面的焦点位置，馈源头部分采用旋转加拉伸组合命令完成，还原了高频头的圆柱外壳与信号接收端的细节结构，保证馈源相位中心与抛物面焦点完全重合，符合卫星信号接收的光学原理。材质渲染阶段，反射面主体采用深灰色哑光磨砂塑料材质，添加细微的颗粒质感模拟真实天线的抗紫外线涂层效果，表面印制的astro标识采用凹陷贴图搭配浅灰色哑光漆材质，还原丝印标识的视觉效果；支撑杆与底部固定基座采用黑色工程塑料材质，添加轻微的磨砂纹理提升真实感，馈源头部分采用银灰色金属质感材质，模拟高频头的金属外壳质感，整体渲染采用柔和的漫反射光照，避免反射面出现过强的高光失真，清晰展现产品的结构细节。结构设计上，底部基座预留了俯仰角度调节的安装槽位，可实现天线仰角的灵活调整，支撑杆与反射面、基座的连接位置均做了圆角过渡处理，避免应力集中，整体结构紧凑合理，符合家用小型卫星天线的安装使用需求，建模过程中所有零件均采用自顶向下的装配设计思路，保证各部件之间无干涉，装配关系完全匹配真实产品的组装逻辑，可直接用于产品结构展示、安装演示或3D打印验证。
