肘形活塞式迪塞克动力引擎结构

项目分类:3D模型 发布时间:2021-09-18 ID:278708
  • 肘形活塞式迪塞克动力引擎结构
  • 肘形活塞式迪塞克动力引擎结构
  • 肘形活塞式迪塞克动力引擎结构
  • 肘形活塞式迪塞克动力引擎结构
  • 肘形活塞式迪塞克动力引擎结构
  • 肘形活塞式迪塞克动力引擎结构
  • 肘形活塞式迪塞克动力引擎结构
  • 肘形活塞式迪塞克动力引擎结构
  • 肘形活塞式迪塞克动力引擎结构
  • 肘形活塞式迪塞克动力引擎结构
  • 肘形活塞式迪塞克动力引擎结构
  • 肘形活塞式迪塞克动力引擎结构
  • 肘形活塞式迪塞克动力引擎结构
  • 肘形活塞式迪塞克动力引擎结构
  • 肘形活塞式迪塞克动力引擎结构
  • 肘形活塞式迪塞克动力引擎结构

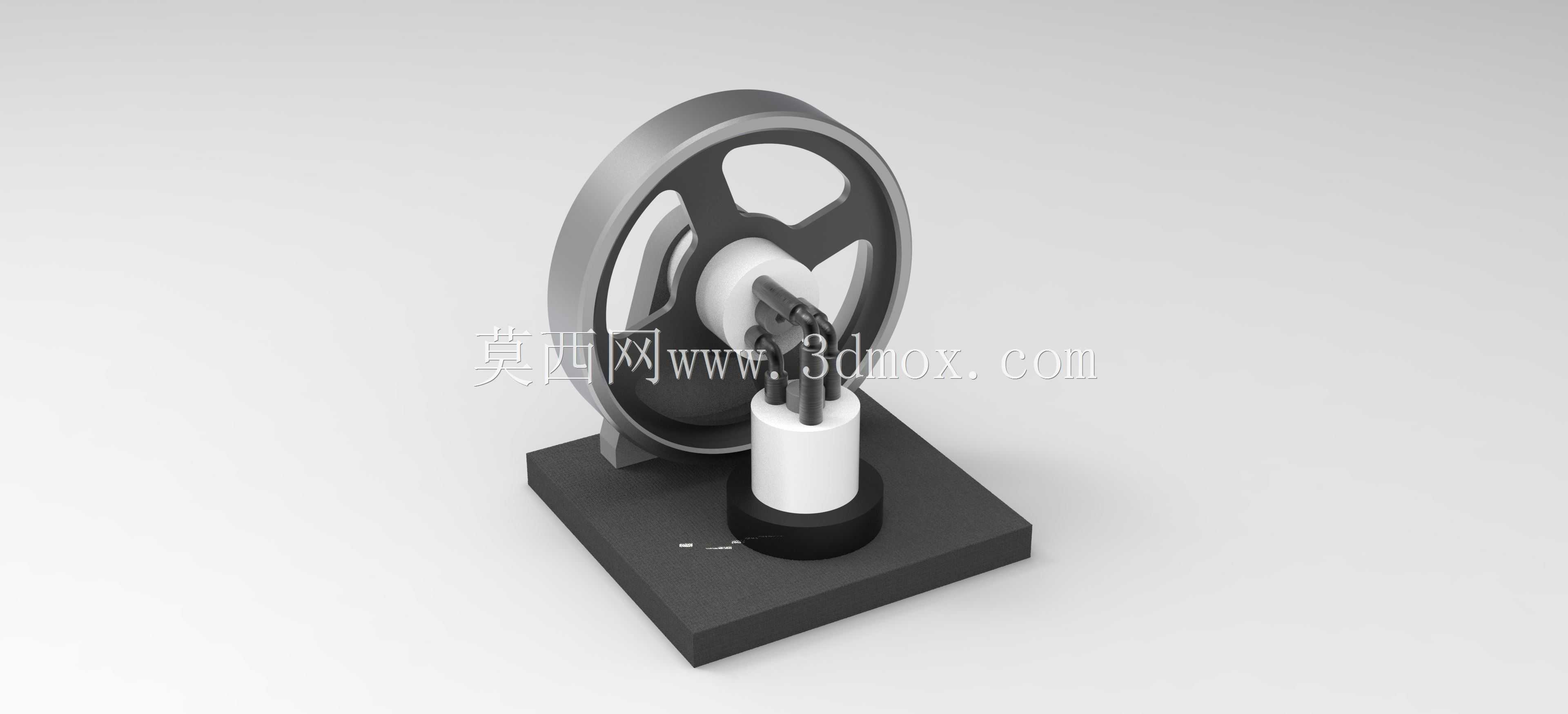

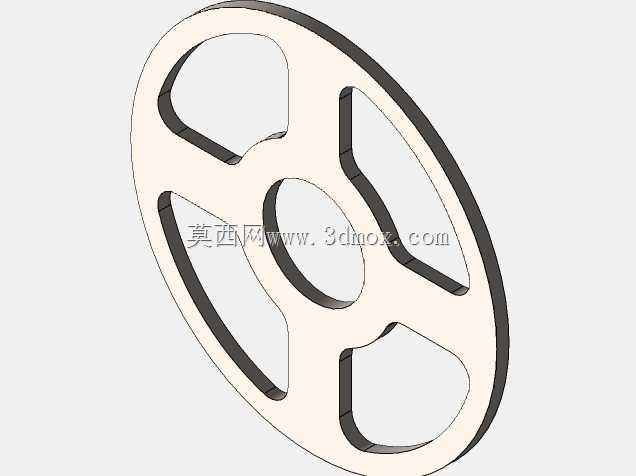

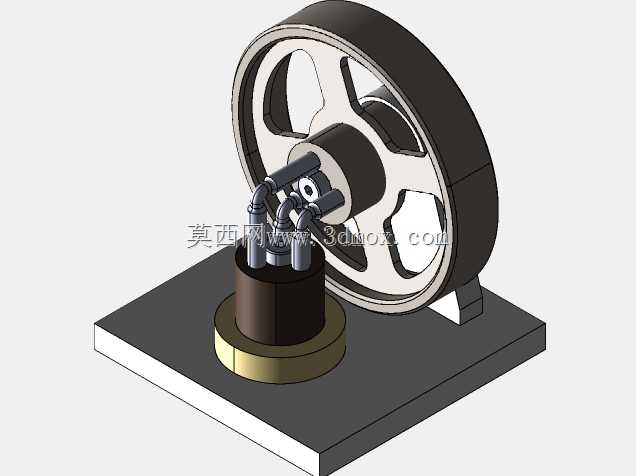

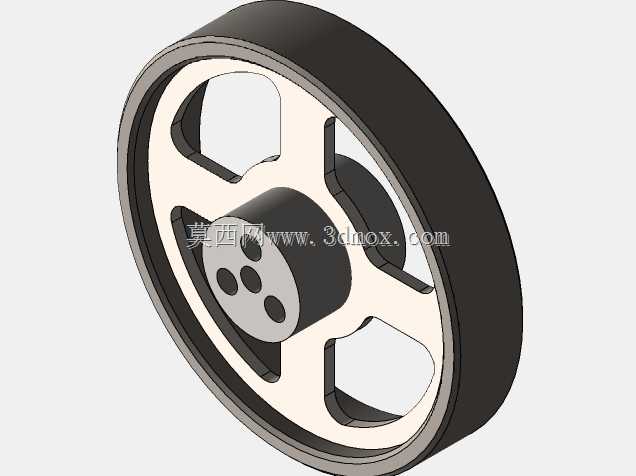

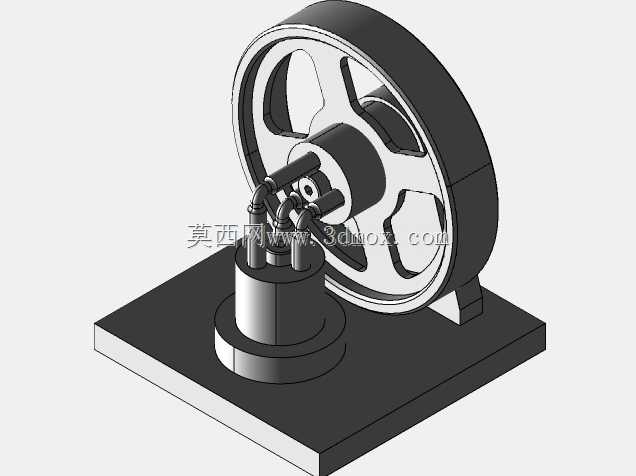

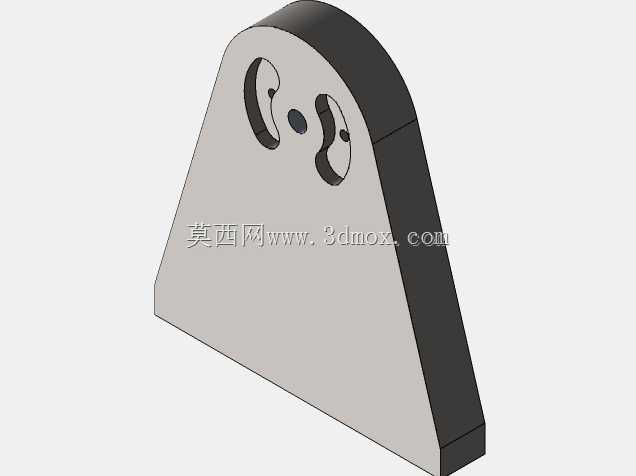

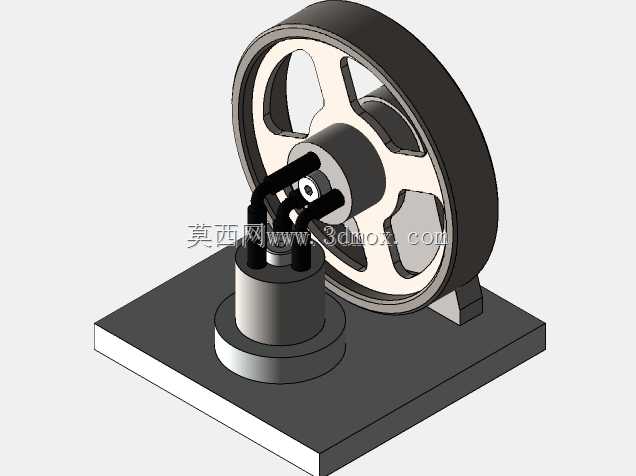

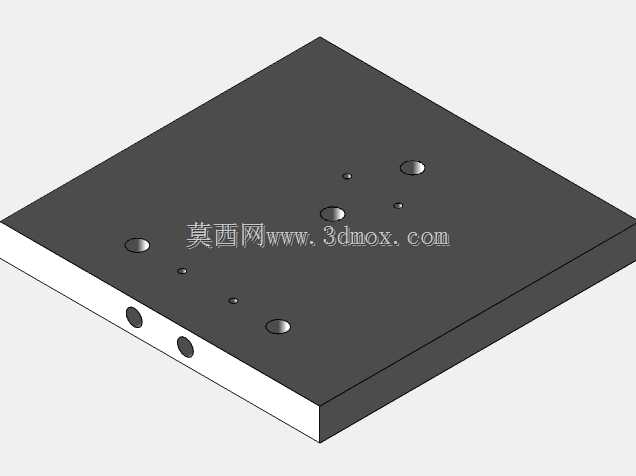

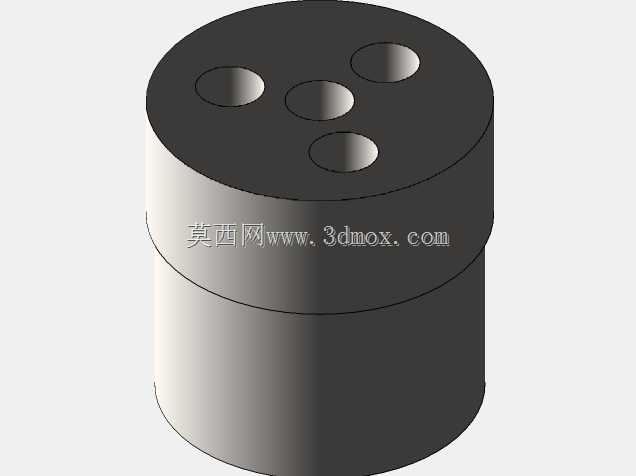

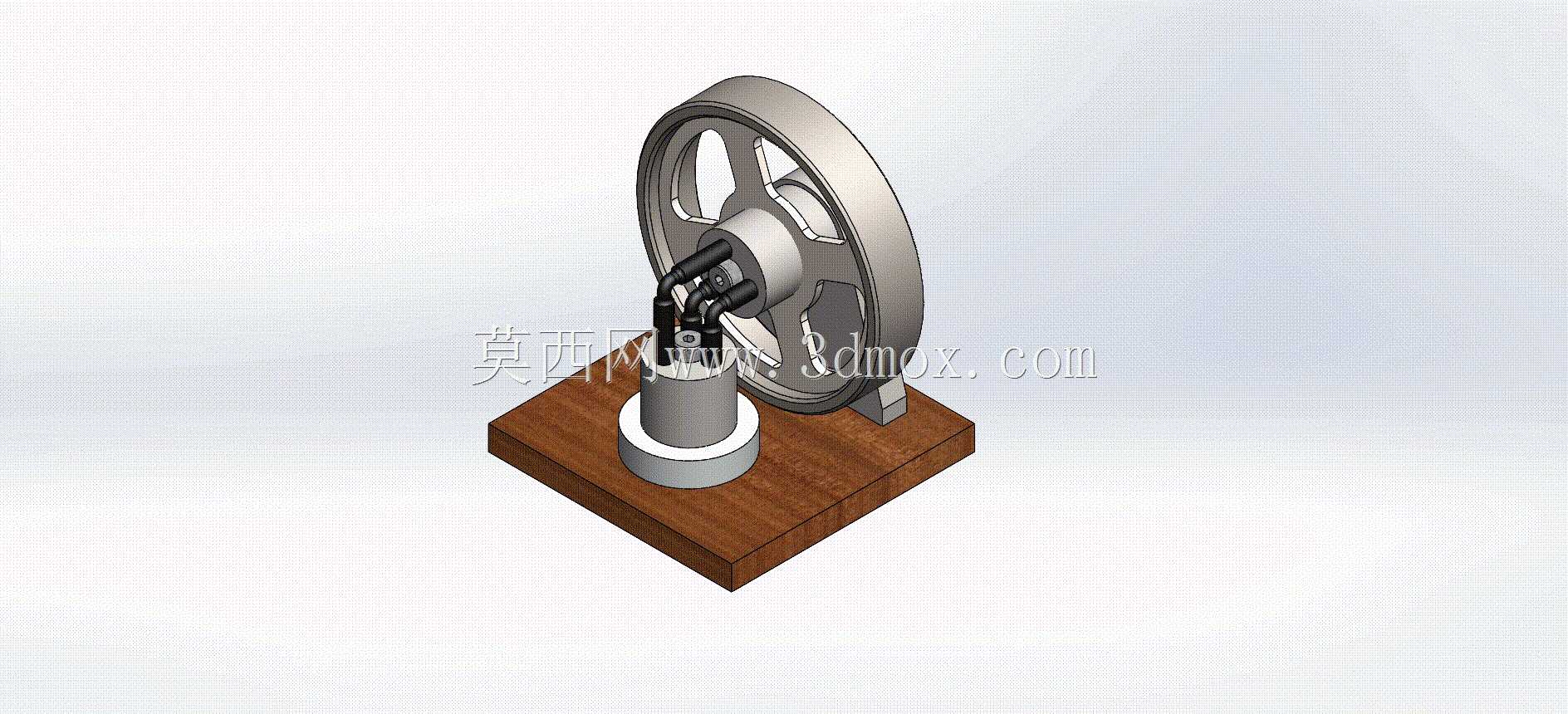

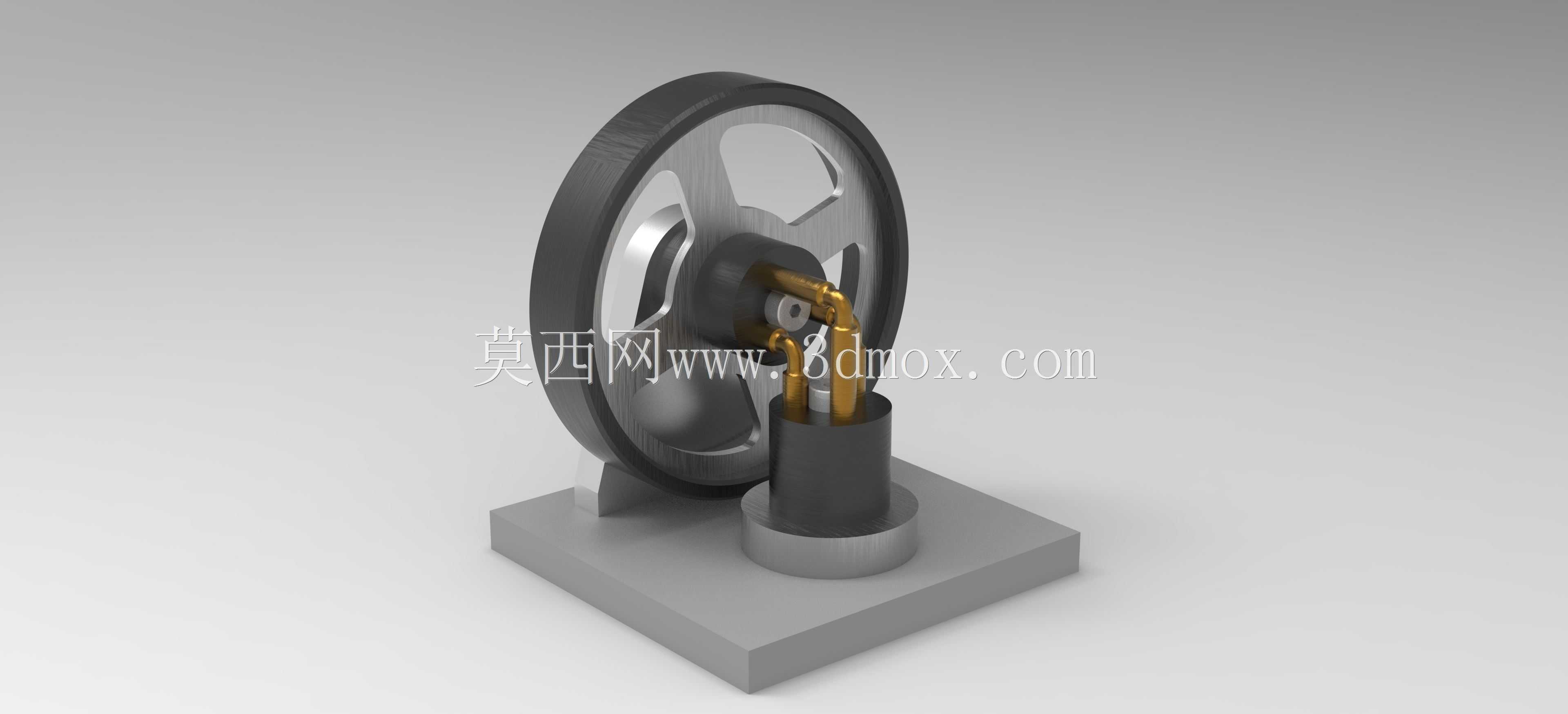

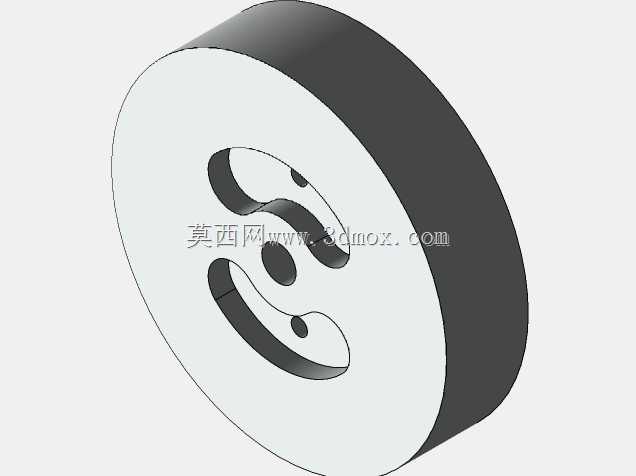

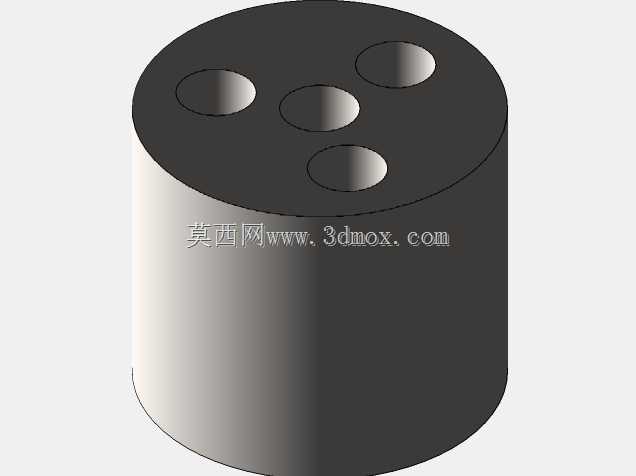

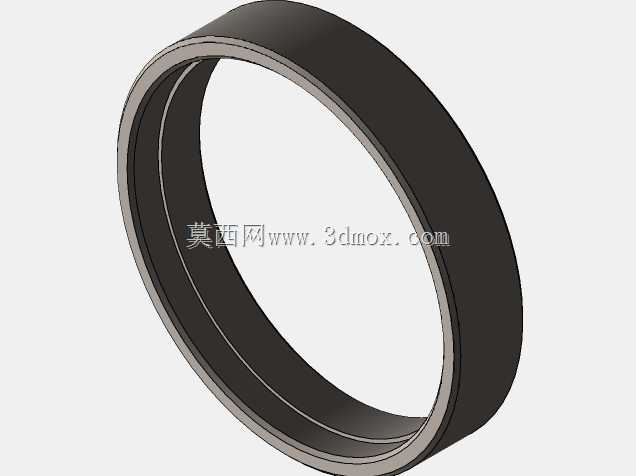

这类肘形活塞引擎属于早期活塞式动力装置的特殊构型,核心依托霍布森关节实现活塞与飞轮的动力传递,目前多应用于教学演示、创客DIY动力装置、小型蒸汽动力科普展品场景,也可作为压缩空气驱动的小型动力输出单元,搭配负载轮组实现低转速扭矩输出,适合用于高校机械原理课程的机构演示,或是爱好者搭建的小型动力展示台。从功能特性来看,该结构没有传统内燃机的配气、点火组件,仅依靠活塞的往复直线运动,通过特殊的肘形连杆关节将动力传递至飞轮轴,相比常规曲柄滑块机构,其关节运动轨迹更特殊,活塞侧压力更小,运行过程中摩擦损耗更低,适合低压蒸汽或是压缩空气作为动力源,输出转速平稳,震动幅度远小于同缸径的常规曲柄活塞结构。设计过程中首先要确定活塞的行程与缸筒内径的匹配关系,底座的安装边界需要预留飞轮转动的安全间隙,飞轮外径与底座边缘的距离不小于15mm,避免飞轮转动时与安装平面边缘发生剐蹭,缸筒安装座与飞轮轴支座的同轴度公差需要控制在0.05mm以内,保证关节连杆运动时无卡滞。建模阶段先绘制底座的安装基准平面,确定飞轮轴的中心高度,再依次构建飞轮轮体、轴座、肘形关节连杆、活塞与缸筒组件,装配时先固定飞轮轴支座与缸筒的相对位置,再添加关节处的同轴配合、活塞与缸筒的滑动配合,最后添加运动仿真验证连杆的运动行程是否存在干涉,检查飞轮转动全周期内各部件的间隙是否满足运行要求,尤其是关节处的黄铜衬套位置,需要预留0.1mm的装配间隙保证转动灵活。整个结构的安装底座采用方形平台设计,四个角可预留安装孔位用于固定在台架上,飞轮采用带镂空辐条的结构,既保证转动惯量满足动力存储需求,也能降低整体重量,缸筒外部设置支撑台肩,直接卡装在底座的定位槽内,无需额外紧固件即可完成定位,拆装维护十分便捷。
