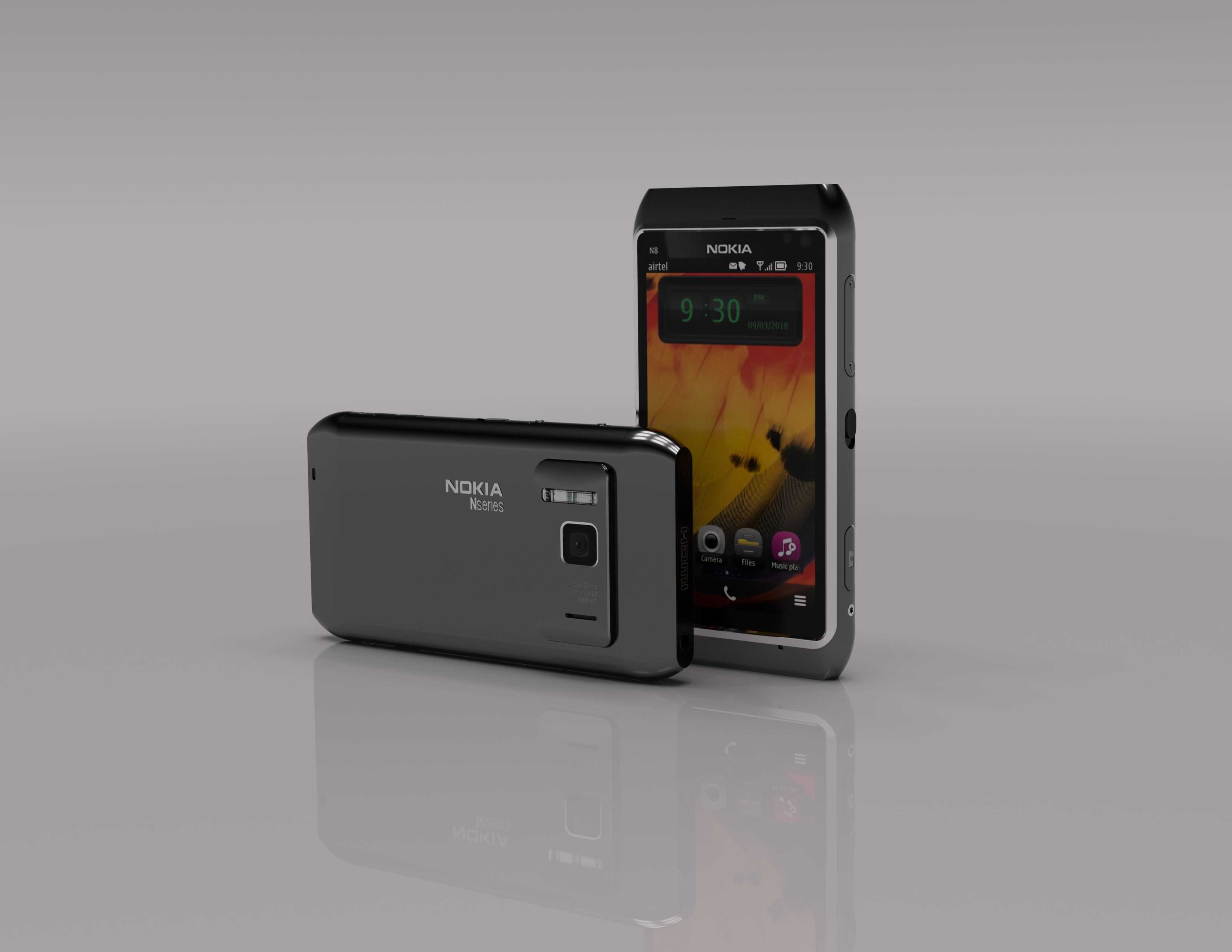

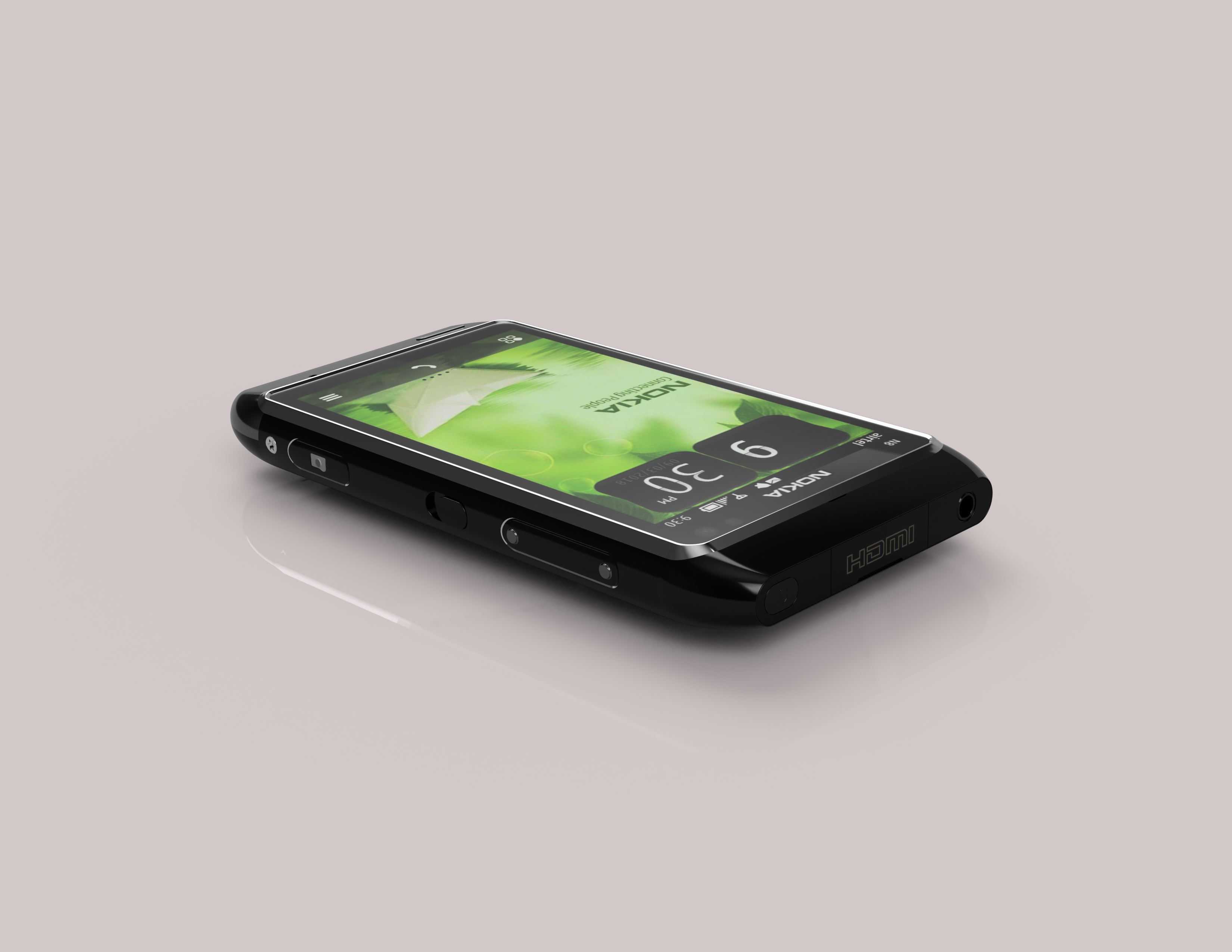

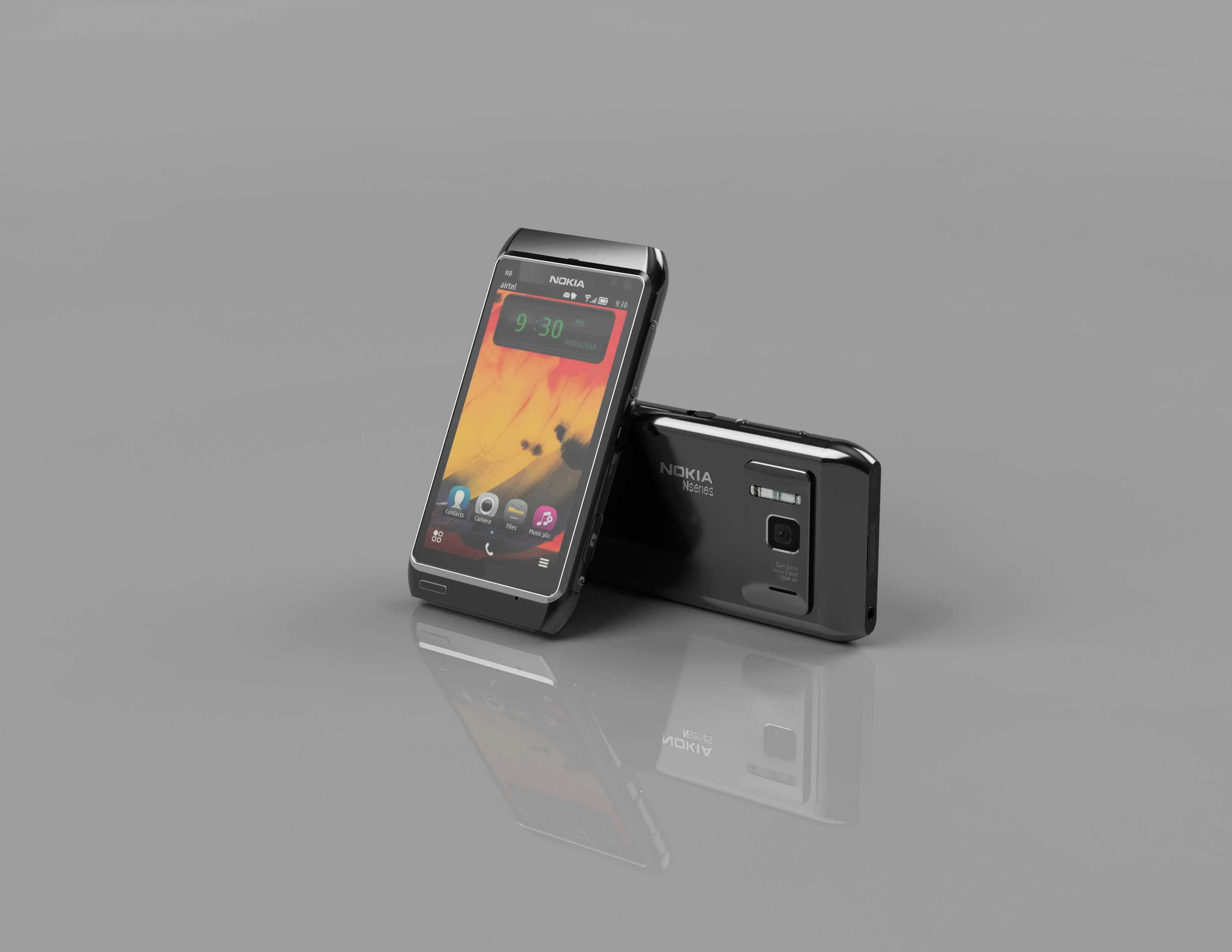

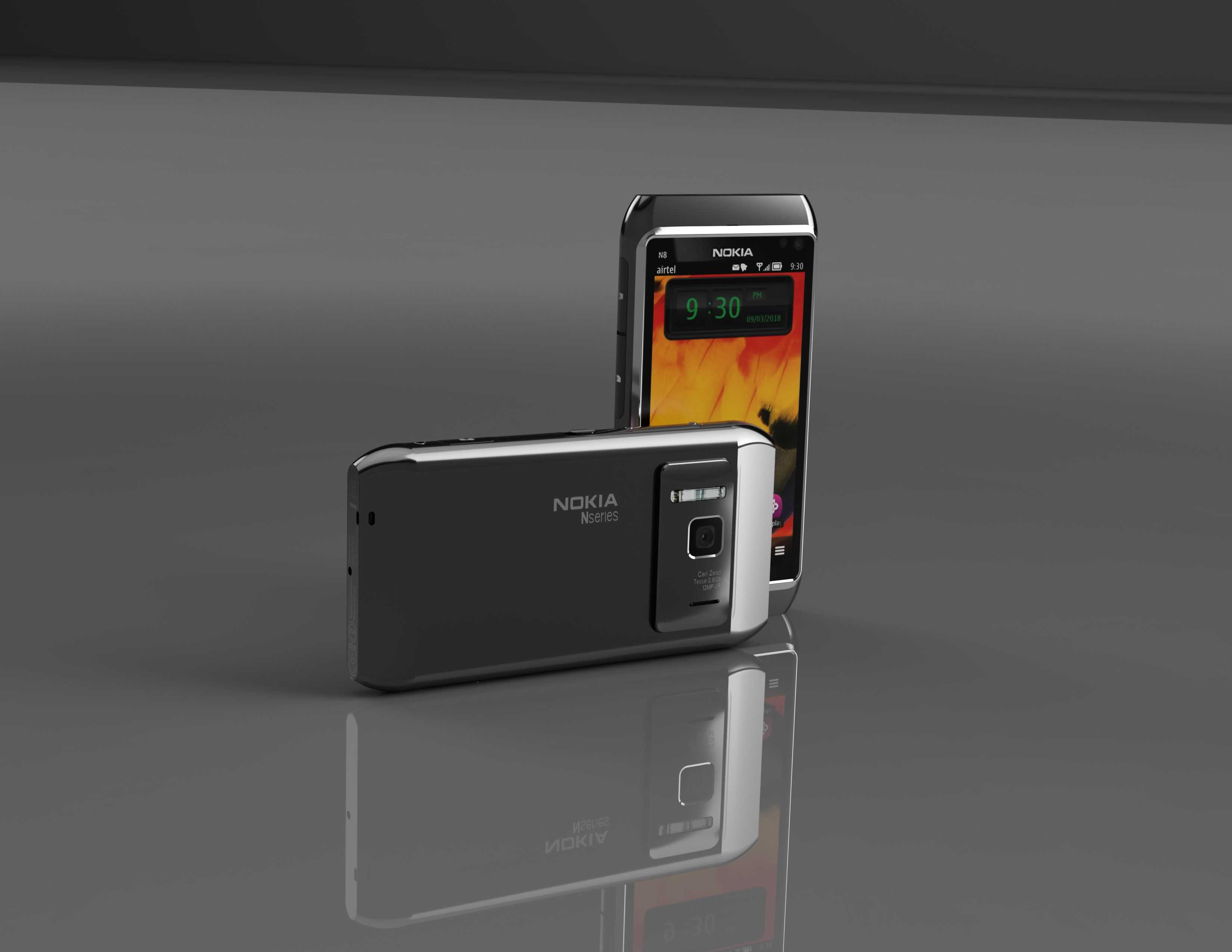

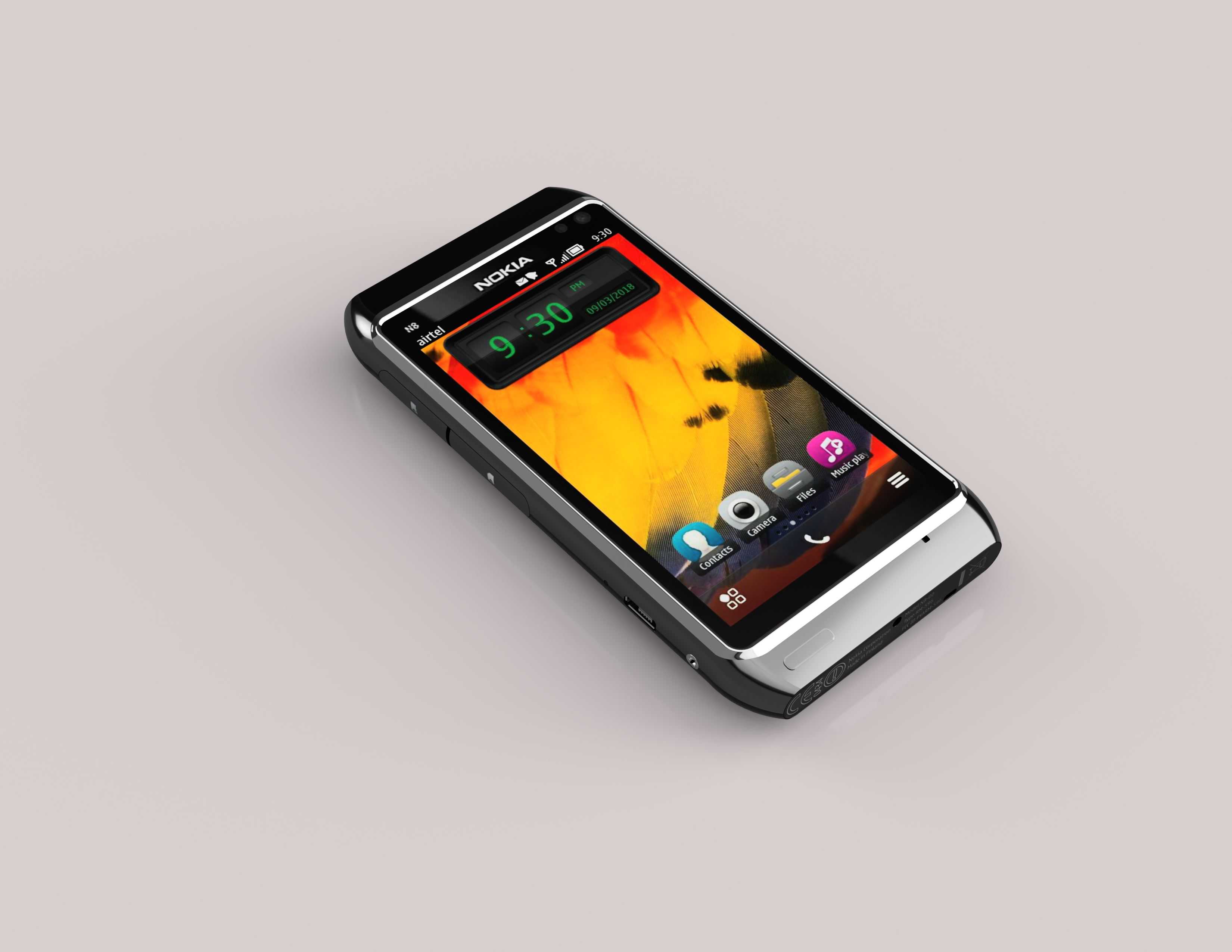

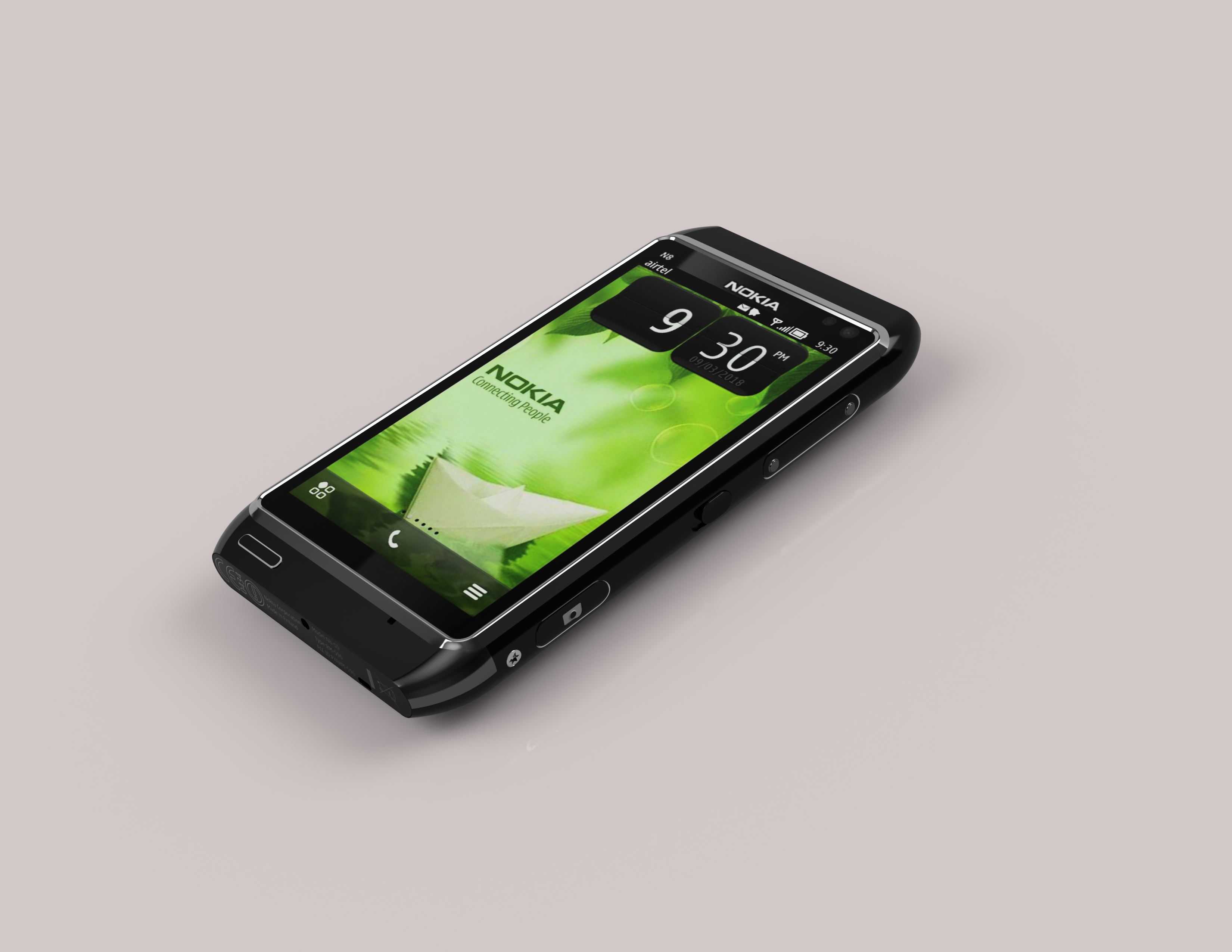

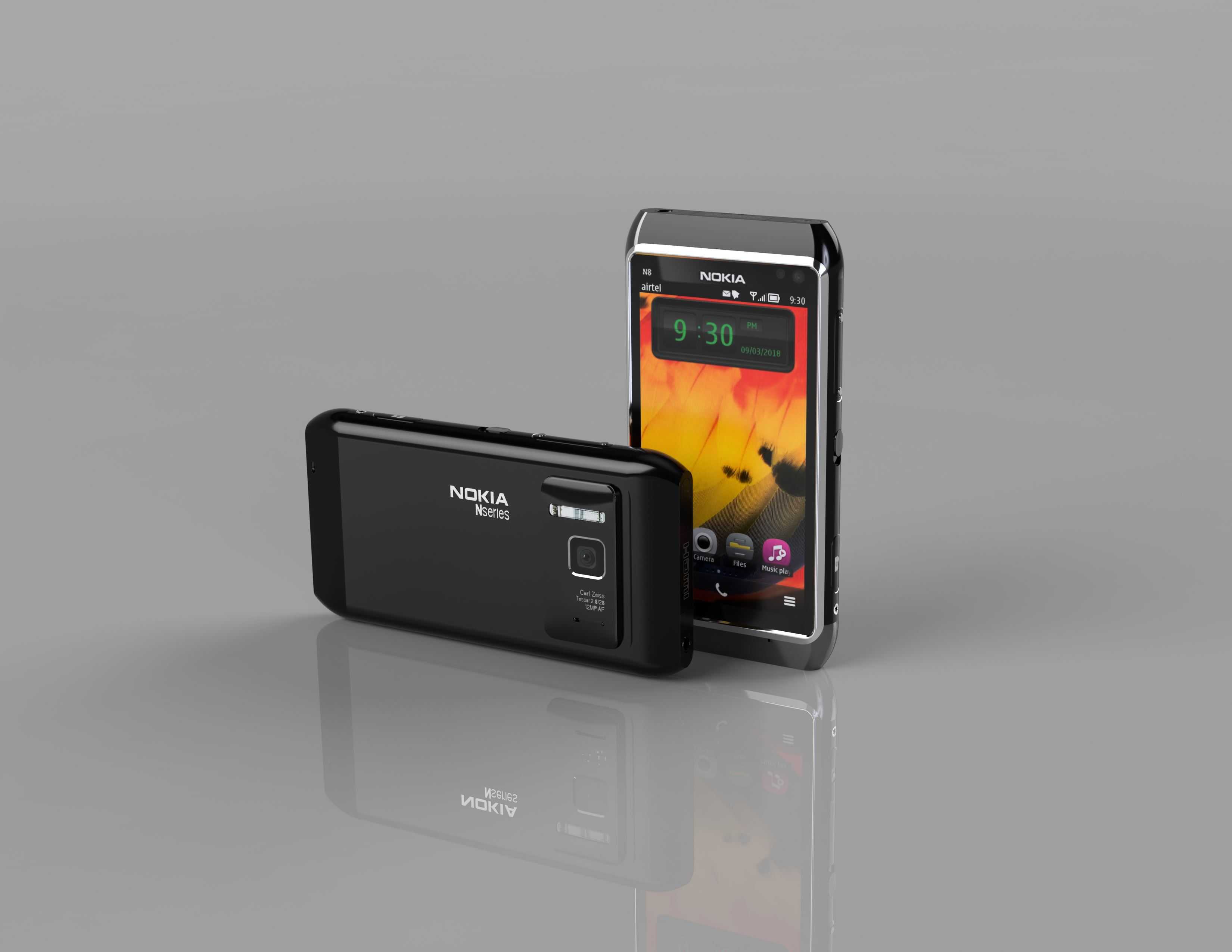

诺基亚N8-00直板触控手机外观结构

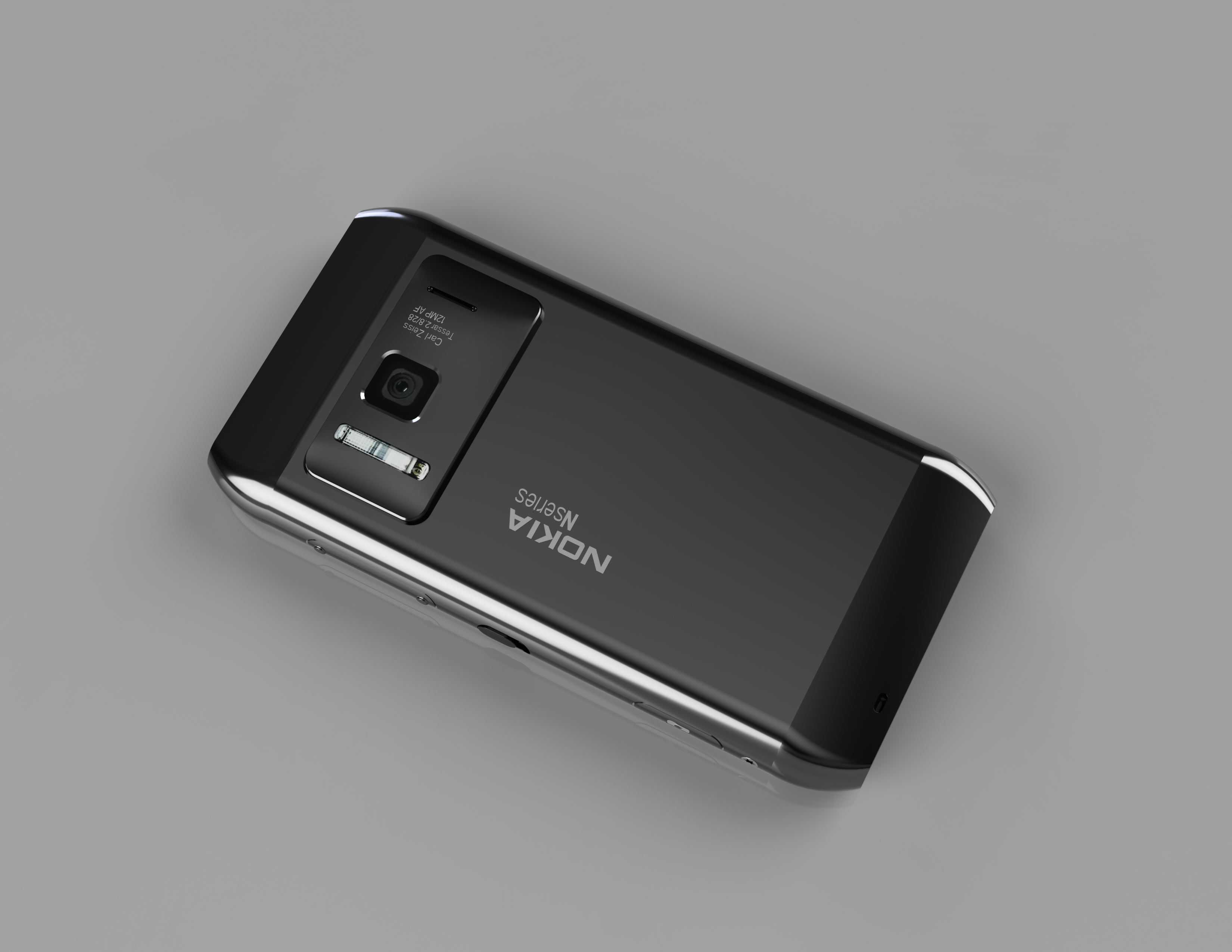

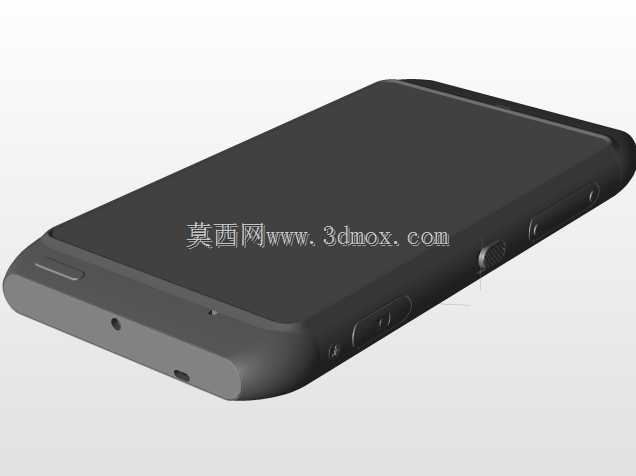

这款直板触控手机的三维建模工作，最初是为消费电子结构验证、外观手板打样场景搭建的，日常可用于数码产品结构教学、旧款机型复刻参考、周边配件适配设计等场景，能帮助结构设计师快速核对机身接口位置、按键凸台高度、屏幕装配间隙等关键尺寸，避免手板制作阶段出现装配干涉问题。建模初期先梳理整机的装配边界：整机长度控制在113.5mm，宽度59mm，最厚处12.9mm，镜头凸起区域额外高出机身1.2mm，所有外观曲面的拔模斜度统一控制在1.5度，保证后续注塑外壳脱模时不会出现粘模问题。建模时先从机身中框的骨架线开始搭建，先绘制侧键、充电接口、3.5mm耳机孔、HDMI接口的位置轮廓线，确认所有外接接口的位置符合手持操作的人机工程要求——比如右侧的音量键、锁屏键距离机身底部72mm，刚好适配单手握持时拇指的操作范围，不会出现按触盲区。之后拆分机身结构：前壳部分先做屏幕贴合的沉台，屏幕可视区域尺寸为3.5英寸，沉台深度0.3mm，预留双面胶粘贴的厚度空间，屏幕四周的圆角半径统一为3.2mm，和外屏保护玻璃的圆角完全匹配，避免装配后出现边缘错位。后壳部分重点处理1200万像素摄像头的凸起结构，镜头保护圈的外径10mm，和氙气闪光灯、补光灯的位置间距控制在8mm，避免闪光灯工作时的光线被镜头遮挡产生暗角，后壳的卡扣位置均匀分布在四周，每个卡扣的扣合量0.5mm，保证后壳和中框装配后缝隙均匀，不会出现翘边问题。曲面建模阶段优先处理机身四周的大R角过渡，四个边角的圆角半径8.5mm，握持时不会硌手，中框和前后壳的衔接面做0.2mm的美工缝，抵消注塑件的成型公差，保证外观面的整洁度。按键部分单独做拆分建模，每个侧键的按键行程预留0.3mm，按键和中框的间隙0.15mm，既不会出现卡键问题，也不会因为间隙过大进灰。建模完成后逐一核对所有装配关系：比如SIM卡槽的插拔行程12mm，卡槽弹出后不会和侧键产生运动干涉；电池仓的内部尺寸适配BL-4D型号电池，仓壁厚度0.8mm，预留电池膨胀的安全间隙；听筒的出声孔阵列做0.8mm的通孔，孔间距1.2mm，出声区域正对听筒的振膜位置，保证通话时的声音传导效率。整个建模过程先做整体骨架定位，再拆分单个零件做细节特征，最后做全局干涉检查，所有曲面都做G2连续处理，保证渲染和手板加工时的曲面顺滑度，没有突兀的折角。
