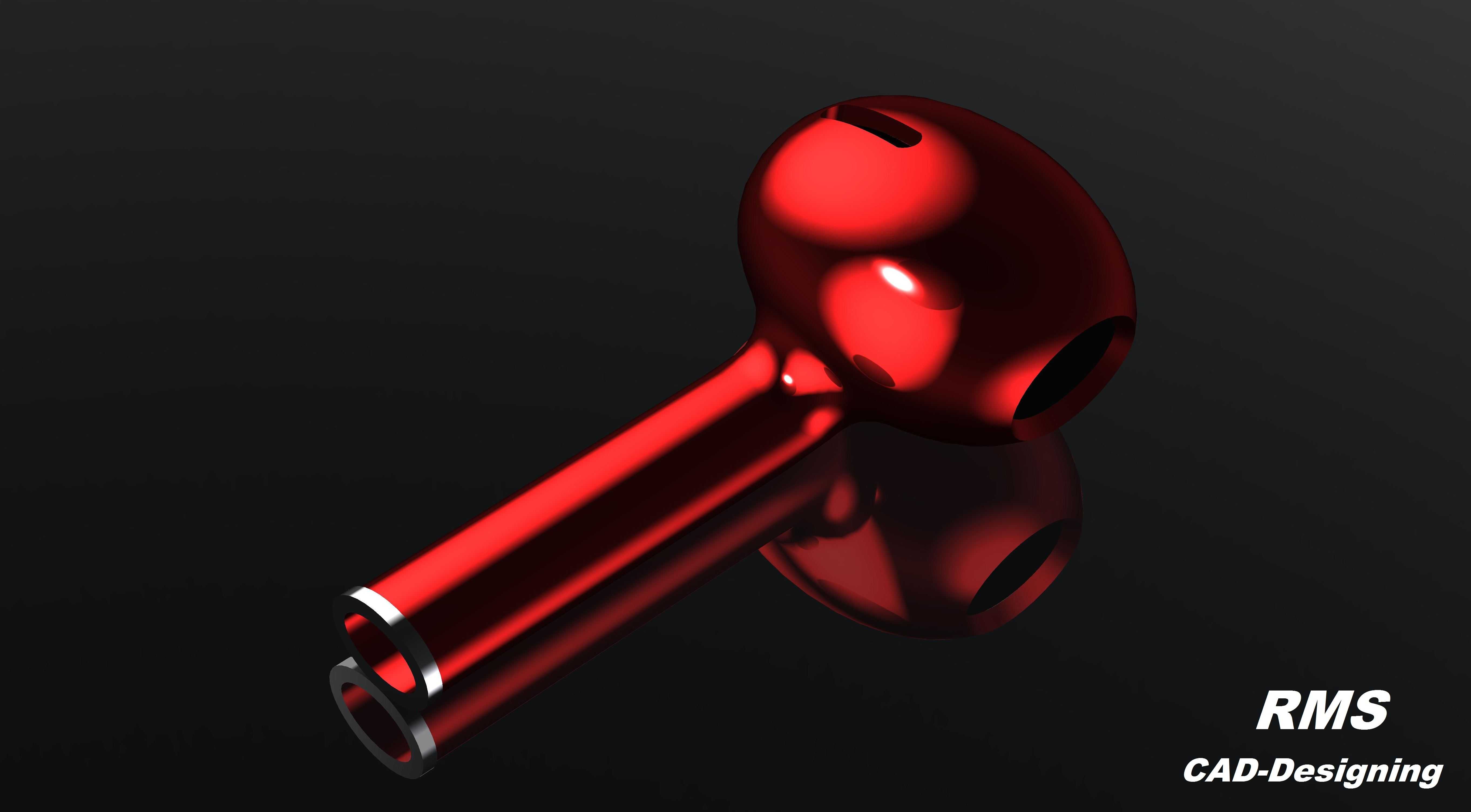

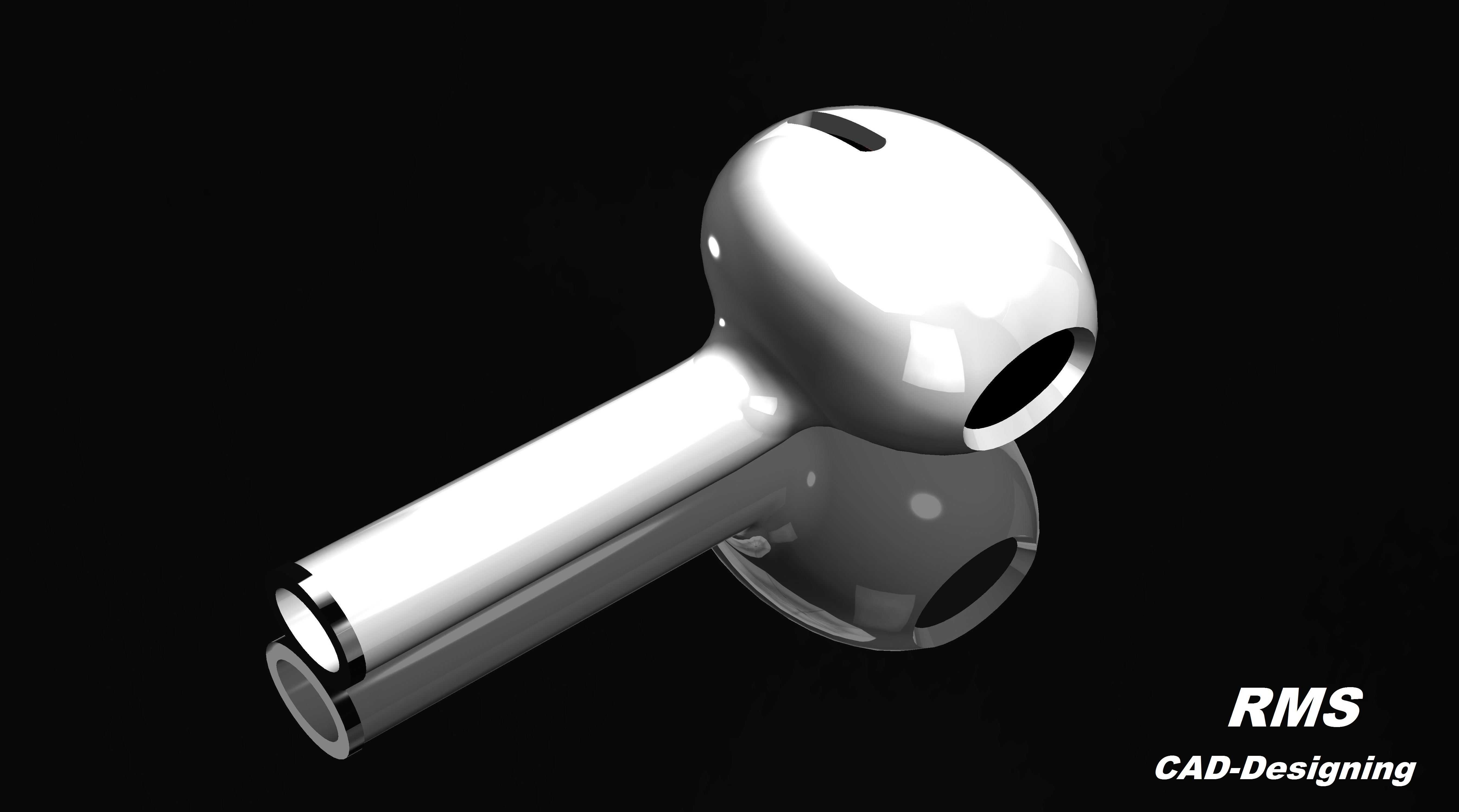

半入耳式真无线蓝牙耳机外观结构设计

日常做消费电子结构设计时，半入耳TWS耳机的建模是很典型的曲面练习案例，这类产品最终要适配耳道佩戴的人体工学需求，同时兼顾音腔结构的空间预留，建模过程需要反复调整曲面顺滑度，避免出现棱角硌耳的问题。先从音腔部分的基准面搭建开始，先确定出音嘴的轴线位置，出音嘴的外径要匹配通用硅胶耳塞的安装尺寸，内壁要预留出声孔的壁厚，通常控制在0.8-1.2mm之间，既保证结构强度，也不会占用过多内部音腔空间。耳机柄部分的曲面过渡是建模的难点，要保证柄部和音腔主体的G2连续，握持取戴时不会有突兀的棱线，柄部内部要预留电池、触控传感器的安装空间，所以曲面偏移壁厚的时候要注意内部空间的规整度，避免出现局部壁厚过薄导致注塑时出现缺胶的问题。实际应用中这类耳机需要适配日常通勤、运动佩戴的场景，所以外形轮廓要贴合耳甲腔的曲线，建模时可以参考常用的耳道点云数据调整曲面弧度，保证佩戴时的贴合度，不会轻易滑落。建模步骤上，先绘制音腔的主体旋转截面，旋转出基础实体后，再通过边界混合做出耳机柄和音腔的过渡曲面，合并实体后处理出音嘴的出声孔、柄部的麦克风拾音孔，这些小孔的位置要避开内部元器件的安装位，同时要做倒角处理避免锐边。外形尺寸上，单只耳机的整体长度控制在40mm左右，音腔最大直径控制在16mm，耳机柄的直径控制在6mm，这个尺寸范围既能容纳常规的纽扣电池和动圈发声单元，也不会因为体积过大导致佩戴胀痛。安装边界方面，耳机和充电盒的配合面要预留0.15mm的间隙，配合磁吸结构的定位槽，保证放入充电盒时能精准对位充电触点，建模时要注意耳机外曲面和充电盒内型腔的曲面匹配度，避免出现放取卡滞的问题。曲面建模完成后要做曲率分析，检查曲面的光顺度，尤其是柄部和音腔衔接的位置，不能出现曲率突变，否则后期做表面处理的时候会出现光影不顺的问题，影响产品外观质感。另外还要考虑注塑脱模的角度，所有外表面的脱模斜度控制在1.5度以上，避免出现粘模的问题，内部的筋位厚度要控制在主体壁厚的0.7倍，防止出现表面缩痕。
