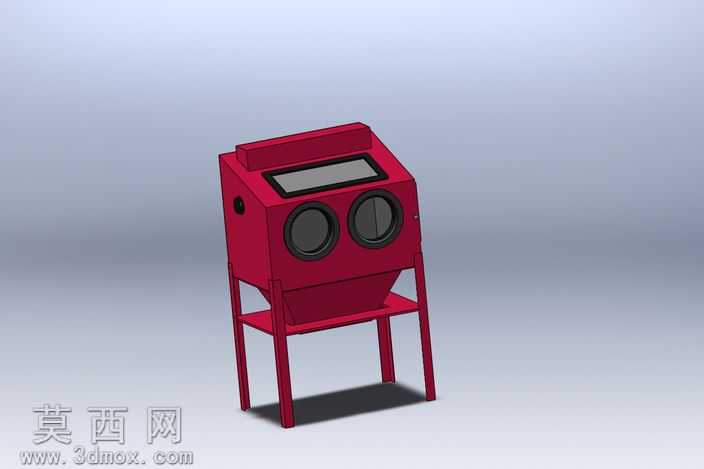

立式手动喷砂机柜体结构三维设计

本模型为立式手动喷砂机的柜体主体结构，采用三维建模软件完成全参数化设计，整体以红色哑光金属质感为主要材质表现，还原了小型干式喷砂机的典型外观与结构特征。建模过程中首先搭建底部支撑机架，采用四根等长方钢支腿搭配中层置物搁板的结构，支腿底部做平整端面处理保证放置稳定性，搁板采用边框加整板的结构设计，可用于放置喷砂作业相关的辅助工具。上部操作腔体为整体式箱型结构，建模时优先采用抽壳特征完成腔体基础形态，正面预留两个圆形操作孔，孔位边缘做加厚翻边处理，用于安装防护橡胶袖套，保证作业时的密封性；操作孔上方设置长条形观察窗安装位，窗体做内凹沉台设计，可嵌入钢化玻璃防护层，避免喷砂过程中磨料飞溅刮花观察面。腔体顶部为倾斜式投料与检修盖板，盖板边缘做止口结构设计，闭合后可与腔体上沿紧密贴合，减少磨料外溢；腔体左侧预留圆形除尘接口位，用于外接除尘通风管路，右侧设置小型圆形安装孔，可装配调压阀或启停控制按钮。腔体下部为漏斗形集料结构，采用多面放样融合特征完成建模，倾斜角度经过合理设计，可让使用过的磨料依靠重力自动汇集到底部出料口，方便磨料回收循环利用。渲染阶段采用柔和的漫反射环境光，搭配底部定向投影，清晰展现柜体各部分的结构层次与棱角转折，金属材质的粗糙度参数调整至0.6左右，还原工业设备表面的磨砂喷涂质感，所有结构连接处均做圆角过渡处理，避免尖锐棱角，符合工业设备的安全设计规范。整体建模逻辑遵循实际钣金加工的工艺顺序，从基础框架到面板开孔，再到集料斗的曲面成型，所有特征均可直接导出用于钣金展开下料，具备较高的实际生产参考价值，结构布局充分考虑手动喷砂作业的操作便利性，操作孔高度、观察窗倾角均符合人体工程学设计要求，可有效降低长时间作业的操作疲劳感。
