火力发电厂电子离子式烟气除尘装置

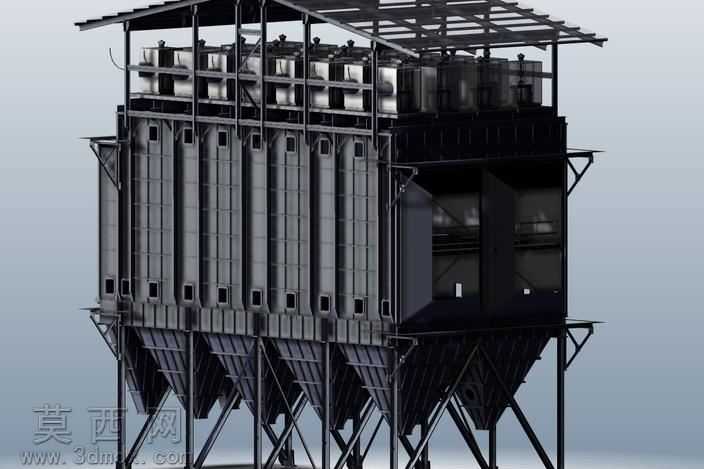

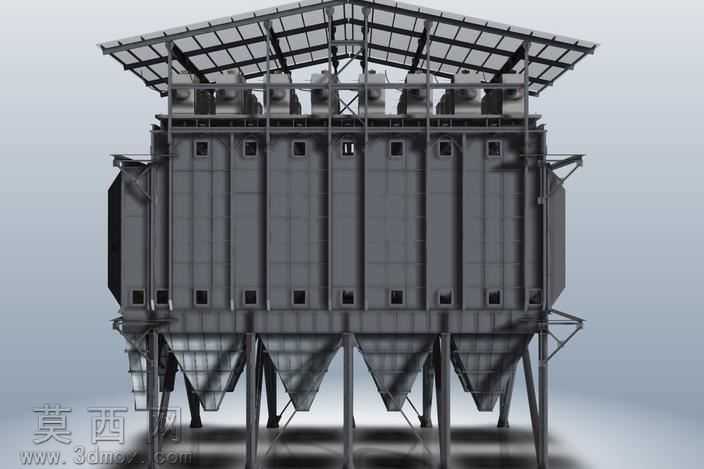

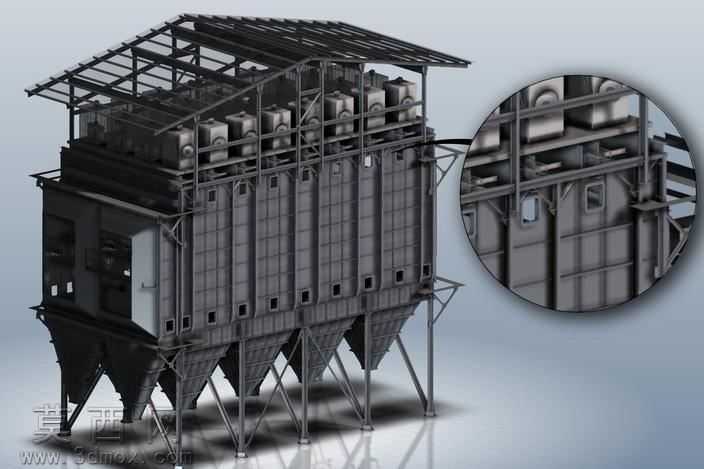

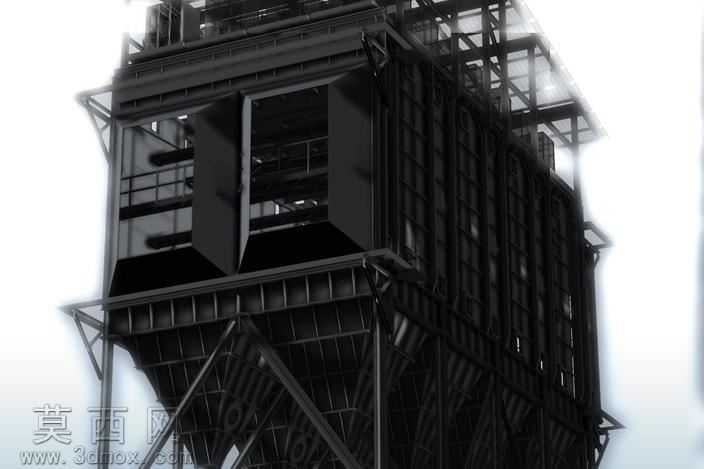

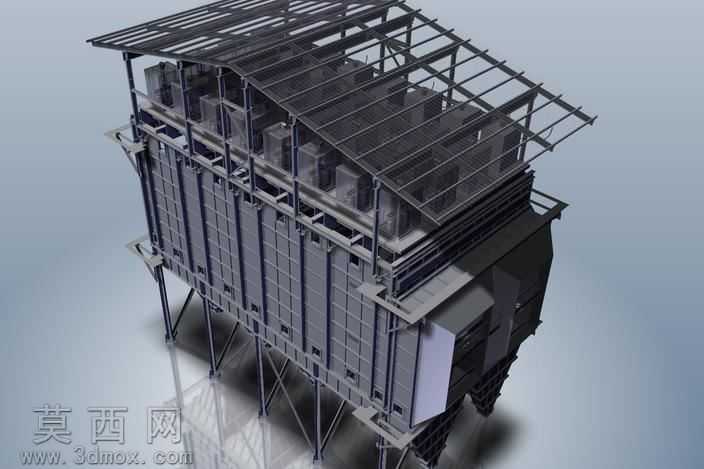

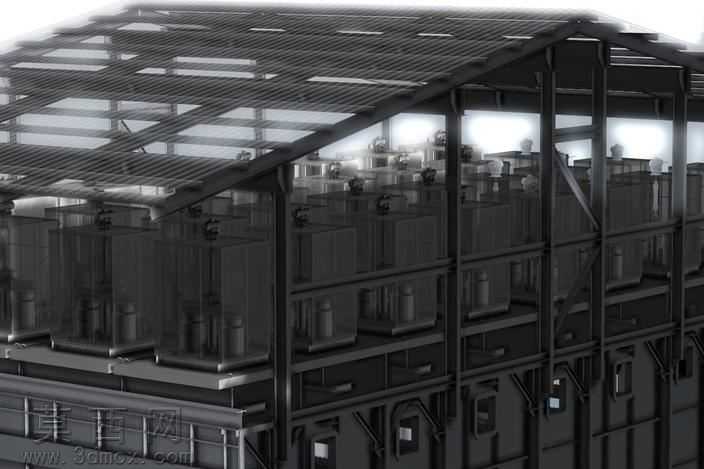

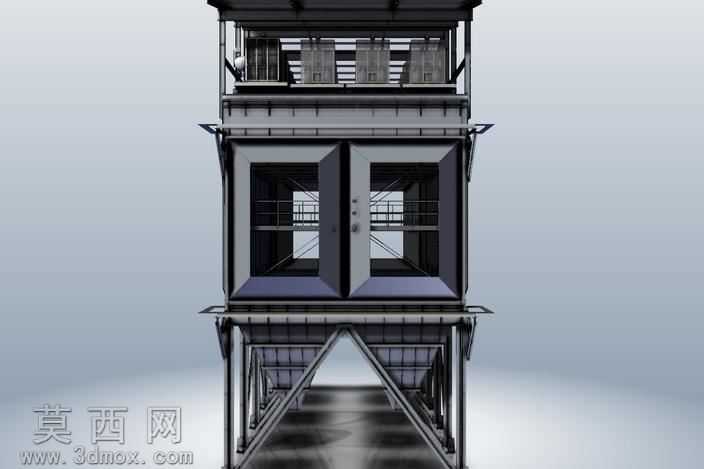

本模型为适配火力发电厂烟气净化需求打造的电子离子结合式除尘装置，整体采用模块化三维建模思路完成搭建，完整还原了工业级静电除尘设备的全尺寸结构特征。建模过程中首先依据火电厂烟气处理量参数确定设备整体框架尺寸，采用钢结构型材搭建外部承重骨架，逐根排布顶部屋面支撑钢梁、侧面立柱与底部支座结构，精准还原钢结构框架的连接节点与受力排布逻辑，保证模型结构比例与实际工程设备完全一致。设备主体的除尘仓室采用分腔式建模设计，将内部电场区域、气流分布区域、振打清灰区域做独立分区建模，清晰呈现不同功能仓室的分隔结构与连通路径，其中电极系统部分完整还原了阴极线、阳极板的排布间距与固定结构，绝缘子密封组件的安装位置、绝缘防护结构均做精细化还原，可直观呈现高压静电场的构建逻辑。模型针对气流均布装置做了细节刻画，入口端的导流板、分布板开孔排布均按照实际流体力学设计参数建模，还原烟气进入仓室后的均匀扩散路径，配套的顶部振打清灰机构、灰斗排灰结构也做了完整结构呈现，清晰展示设备运行过程中粉尘收集、清灰落料的完整流程。材质渲染方面，外部钢结构采用工业哑光碳钢材质，表面做防锈涂装质感处理，电极组件采用金属亮面材质区分功能部件，仓室壁板采用耐腐耐磨的工业板材质感，底部灰斗做耐磨涂层质感表现，整体渲染效果贴合工业设备真实外观，同时通过半透明剖面视角可选设计，可直观展示内部电场与气流路径，为设备结构认知、安装方案模拟、工艺优化演示提供精准的三维数字化支撑，完整复现了该型除尘设备适配火电厂烟气处理的结构设计逻辑与功能布局特点。
