15x10规格壁装式线缆固定扎带夹结构

做电气柜布线、设备外围走线布局的时候，这类壁装扎带夹是很常用的小配件，尤其是电控箱内部、设备机架侧壁、墙面明装布线场景里，用来把成束的电缆、尼龙扎带尾部牢牢固定在安装基面，避免线缆受拉扯移位、垂落剐蹭运动部件，也能让布线走向更规整，后期检修理线的时候不用重新梳理整束线缆。这个扎带夹的核心安装尺寸是适配15x10mm的安装空间，背部是贴合安装面的平直壁装结构，两侧带限位挡边，中间预留的穿扎带通孔刚好能穿过常规宽度的自锁式尼龙扎带，前端的圆弧过渡结构不会割伤扎带带身，也不会在长期束紧状态下磨破线缆外绝缘层。

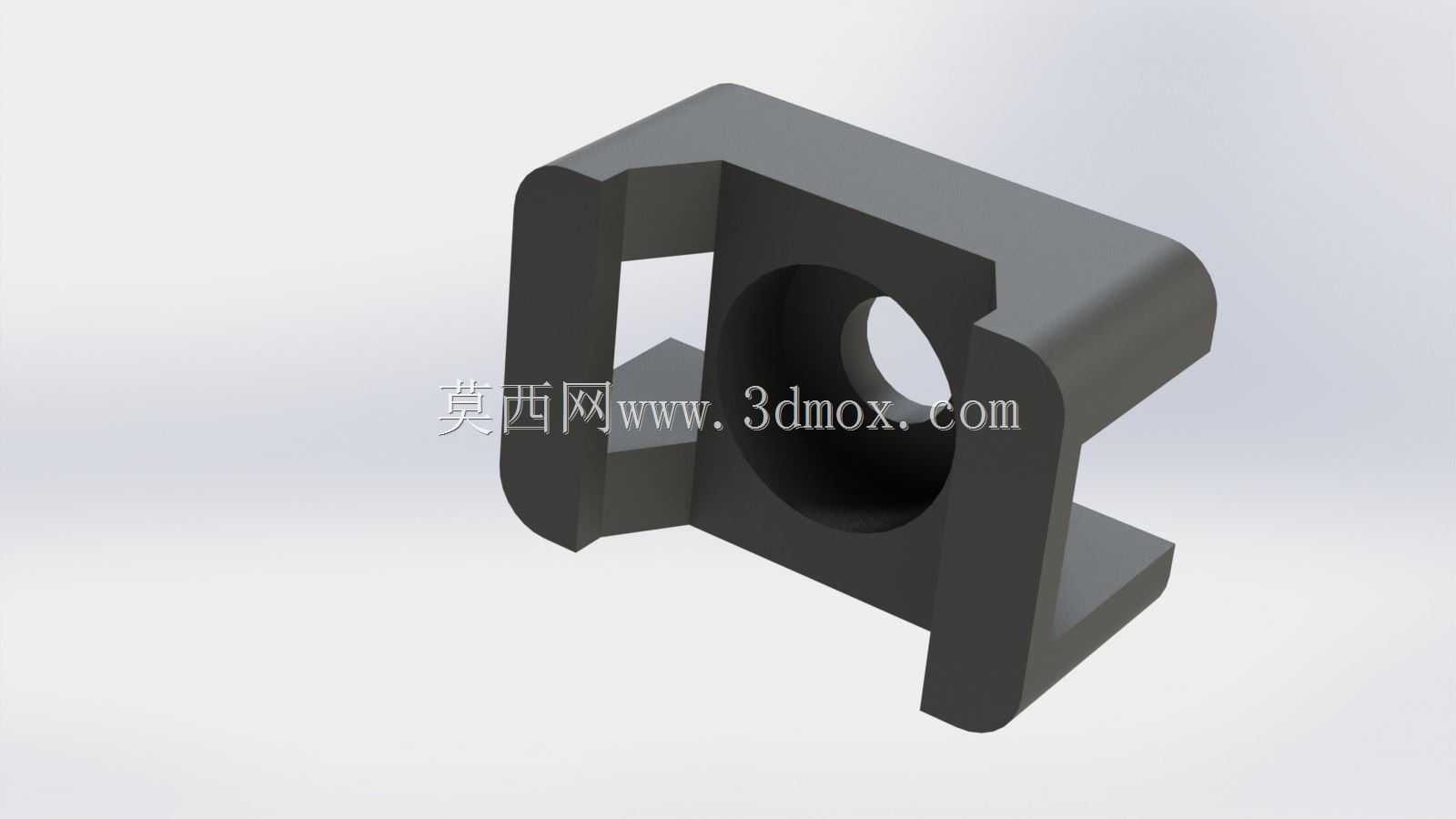

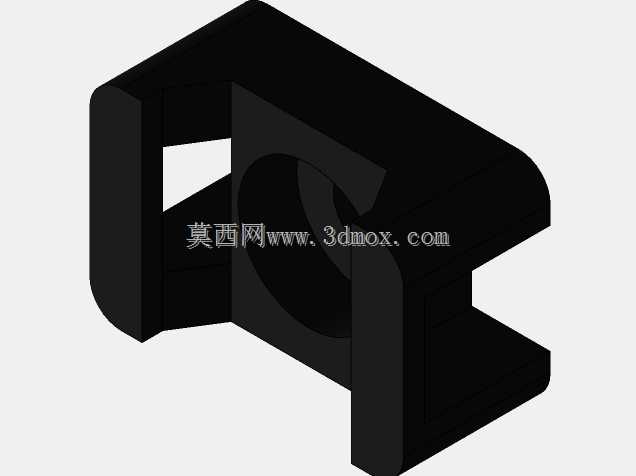

建模的时候先从安装基面的贴合轮廓开始画草图，先拉出主体的基座厚度，再做两侧的挡边凸台，这里要注意挡边的高度刚好能卡住扎带的宽度，避免扎带在束紧后从侧边滑出。中间的穿带孔做了圆角过渡，孔位的尺寸留了0.2mm的余量，就算是打印或者注塑生产有轻微收缩，也能保证常规扎带顺利穿过。主体外侧的圆弧面是做了拔模斜度的，方便后续开模生产的时候顺利脱模，所有的棱边都做了R0.5的倒角，没有尖锐的边角，一方面是避免安装的时候划伤操作人员的手，另一方面也不会割破线缆的绝缘护套。

实际选型的时候要注意，这个尺寸的扎带夹适配的是直径8mm以内的成束电缆，安装的时候可以用螺丝穿过基座的固定孔锁在安装面上，也可以配合背胶贴在光滑的电控箱内壁，不过承重要求高的场景还是建议用螺丝固定，避免长期受线缆重力脱落。建模过程里先做主体的拉伸特征，再切除中间的穿带孔，之后做两侧的挡边，最后统一做倒角和圆角，检查各个特征的壁厚是否均匀，整体壁厚控制在2mm左右，不管是用尼龙注塑还是3D打印做样件，都不会出现缩痕或者打印翘边的问题。这类小零件看起来结构简单，但是实际做结构设计的时候，孔位的对齐度、棱边的倒角处理、安装面的平面度都会直接影响实际使用的体验，要是穿带孔有毛刺，扎带穿的时候会卡滞，要是安装面不平，锁螺丝的时候容易把基座拉裂，所以建模的时候这些细节都要考虑到，不能只画个大概外形就完事。
