螺旋挤压式坚果破壳夹具结构设计

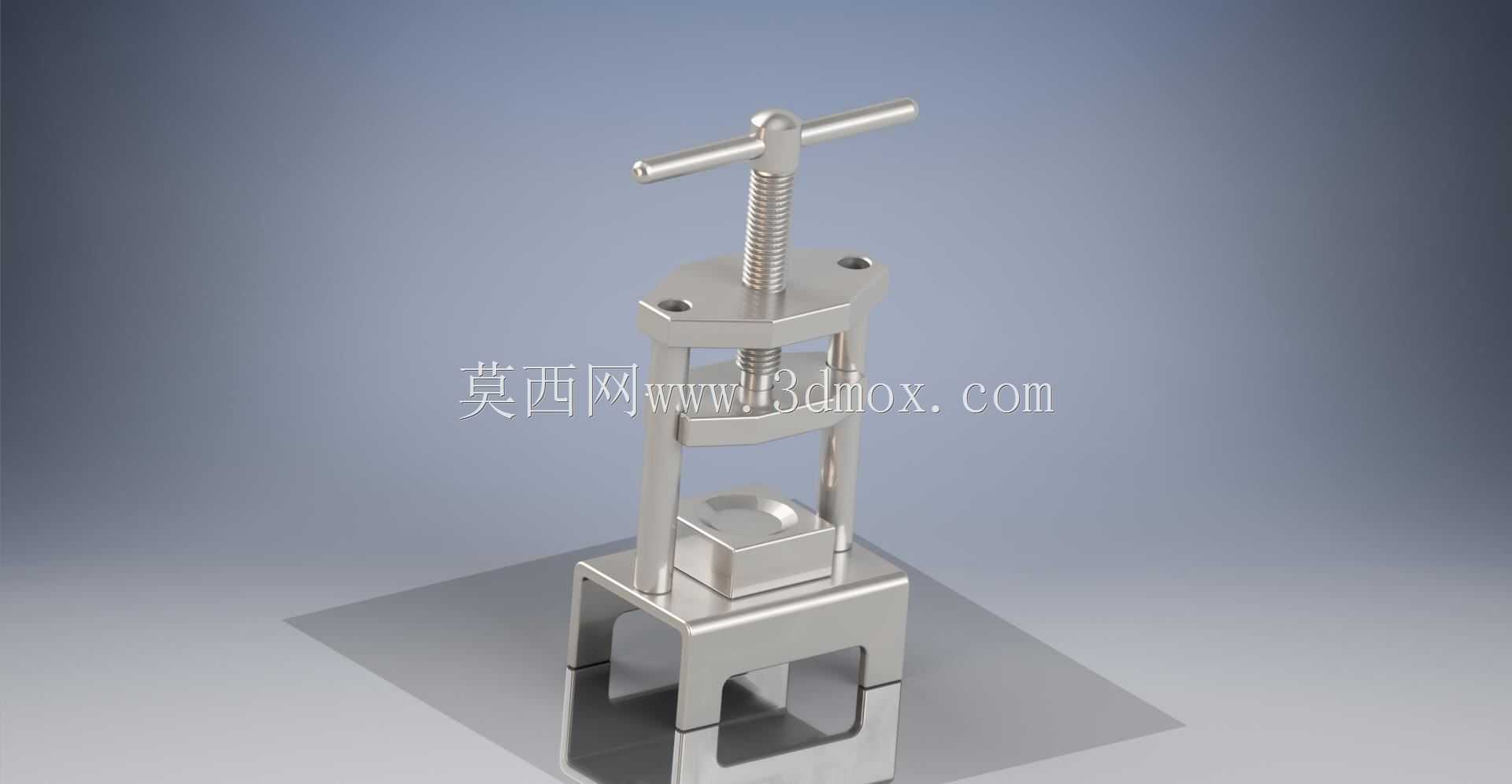

日常家用坚果处理场景中，传统齿状胡桃夹容易出现施力不均夹碎果仁、外壳飞溅的问题，这款螺旋挤压式破壳夹具的设计初衷就是解决这类使用痛点，同时也可适配小型实验室样品压碎、软质工件小压力装夹的轻作业场景。整体结构采用立式框架布局，核心受力件为四根垂直布置的光杆立柱，连接顶部的螺母固定座与底部的U型支撑底座，顶部固定座内嵌传动梯形螺母，配合T型手柄的传动螺杆，螺杆下端连接压块，底座上方设置带弧形凹槽的定位座，用来放置待破壳的坚果。设计阶段首先要确定施力行程，常规核桃、夏威夷果的直径区间在25mm到45mm，因此螺杆的有效工作行程设置为50mm，预留足够的装取空间，压块与定位座的同轴度公差控制在0.1mm以内，避免挤压过程中出现偏载导致螺母、螺杆异常磨损。建模过程中先搭建整体骨架草图，确定四根立柱的分布圆直径为80mm，保证框架受力时的稳定性，不会出现侧向形变；随后逐个绘制零件：T型手柄采用圆钢折弯结构，与螺杆顶端的通孔采用过渡配合，保证转动手柄时无旷量；传动螺杆选用Tr10×2的梯形螺纹，具备自锁特性，挤压到位后不会因为坚果的反弹力出现手柄反转的情况，操作安全性更高；压块下端面做弧形内凹处理，和底座定位座的凹槽配合，能够适配不同外形的坚果，挤压时外壳受力均匀，减少果仁破碎概率；底部U型底座的支脚高度设置为30mm，放置在桌面时具备足够的摩擦力，不会随手柄转动发生位移。装配阶段先完成螺杆与顶部螺母座的配合，再依次安装压块、立柱、底座，添加同轴、重合等配合约束后，验证螺旋传动的行程是否顺畅，检查压块下行到最低位置时与定位座是否存在干涉，同时校核框架的受力情况：当人手施加在T型手柄端部的力为150N时，通过梯形螺纹的力放大作用，压块端可输出近2000N的挤压力，完全满足各类硬壳坚果的破壳需求，同时框架立柱的弯曲应力远低于材料许用应力，长期使用不会出现变形。整体外形尺寸控制在120mm×100mm×220mm，占用桌面空间小，金属质感的外观也可作为厨房工具的陈列物件，所有棱角位置都做了R2的圆角处理，避免使用过程中划伤手部。
