标准黑白国际象棋套装立体造型设计

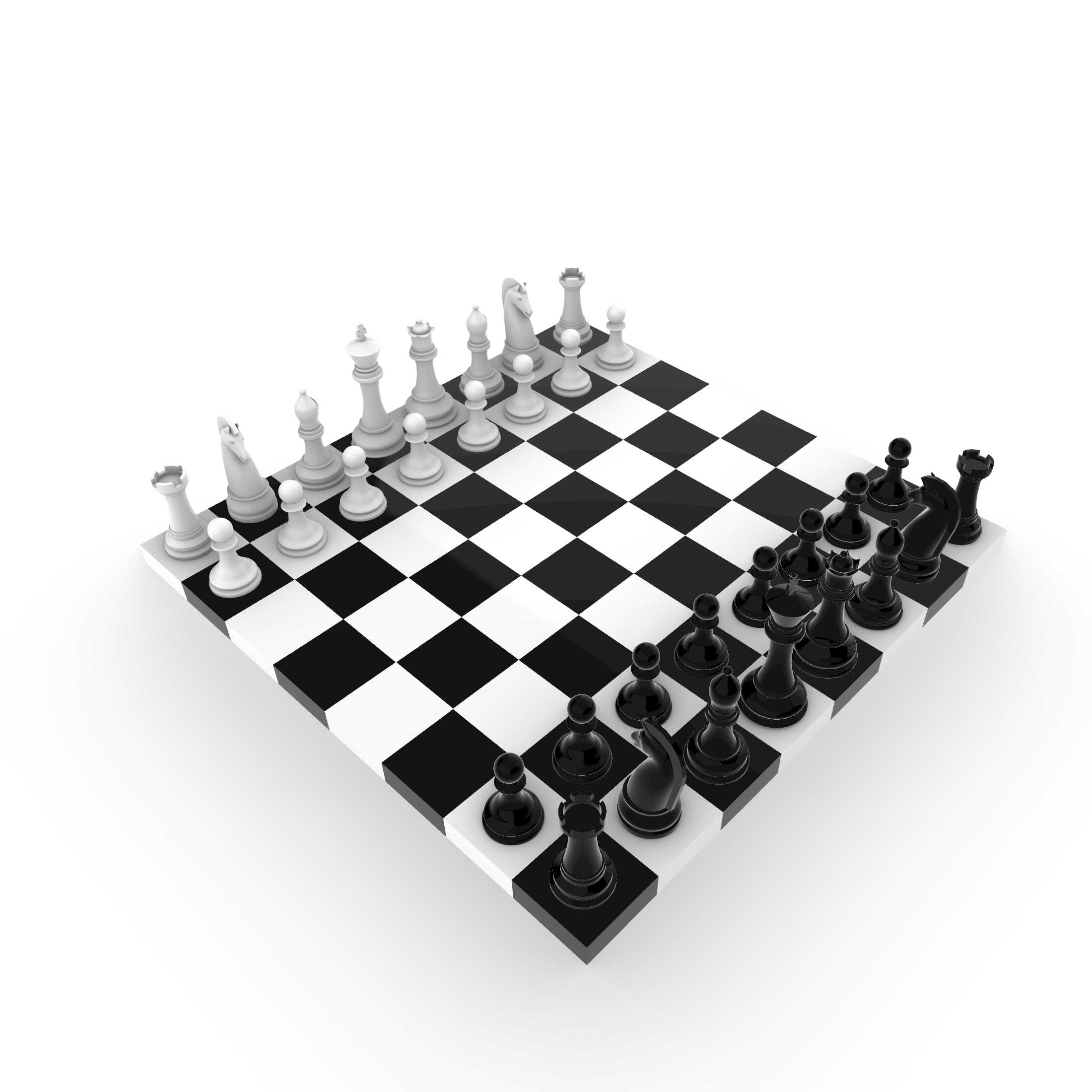

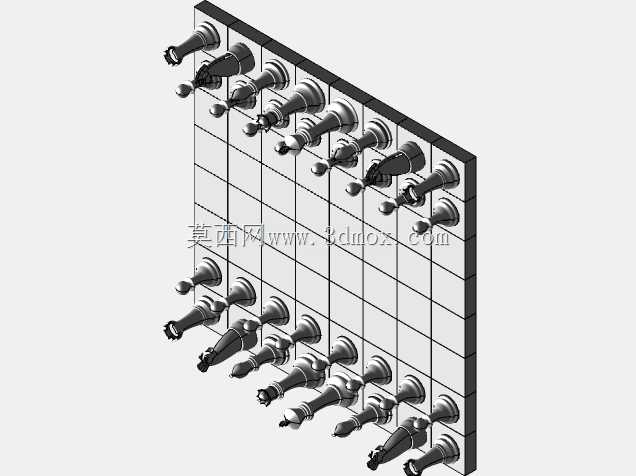

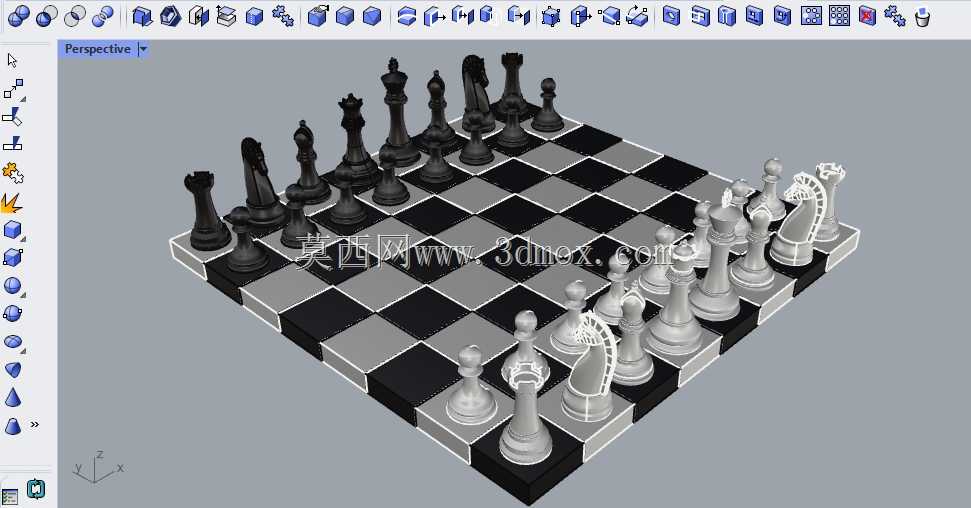

这套国际象棋的三维建模，最初是为了给青少年文体活动中心配套定制实体教具做的结构设计，日常除了常规棋类竞技使用，也可作为桌面装饰摆件适配商务休闲区、职工活动室的场景布置。建模时先从棋盘的基准平面开始搭建，先确定8×8的标准格尺寸，单格边长取45mm，整体棋盘外轮廓预留15mm的边框余量，总厚度控制在12mm，黑白格采用等厚拼接结构，相邻格的拼接面做0.1mm的公差配合，避免实体加工时出现拼接缝隙。棋子部分严格遵循国际棋联的标准形制比例，王的总高度设为95mm，底座直径35mm，后、车、马、象、兵依次按照标准比例递减高度与底座尺寸，每个棋子的底座都做了2mm的倒角处理，既避免加工时的锐边磕碰，也能提升棋子放置时的稳定性。建模过程中先绘制每个棋子的旋转截面草图，通过回转特征生成主体结构，马的异形头部单独做曲面放样，先勾勒侧面轮廓线再做曲面缝合，确保曲面过渡顺滑无棱角，所有棋子的重心都控制在底座高度1/3以下，避免使用时出现倾倒问题。棋盘表面做了微纹理处理，模拟哑光木质的触感，棋子表面区分哑光与半光质感，白色棋子采用半光质感模拟象牙材质，黑色棋子采用哑光质感模拟黑檀材质，渲染时调整光源角度，让棋子在棋盘上的投影自然柔和，还原真实摆放的视觉效果。建模时还考虑了实体生产的安装边界，棋盘底部预留3mm的防滑垫安装槽，可粘贴硅胶防滑垫避免棋盘在桌面滑动，棋子底部也预留同规格的防滑垫粘贴位，整套模型的所有特征都做了参数化关联，调整单格尺寸时所有棋子、边框的尺寸可同步更新，方便后续根据不同使用场景调整整体规格，比如做便携旅行款时可将单格尺寸缩小至25mm，配套收纳盒的尺寸也能通过参数快速适配。
