含弹簧复位的曲柄滑块往复运动机构

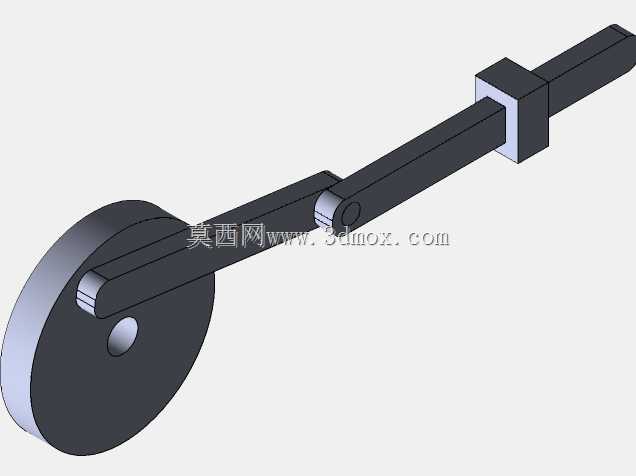

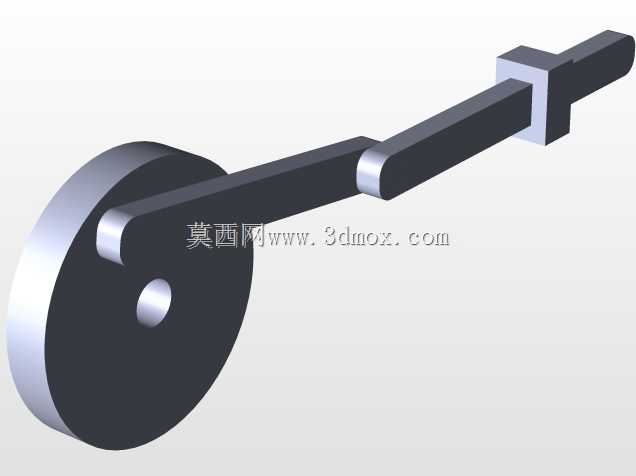

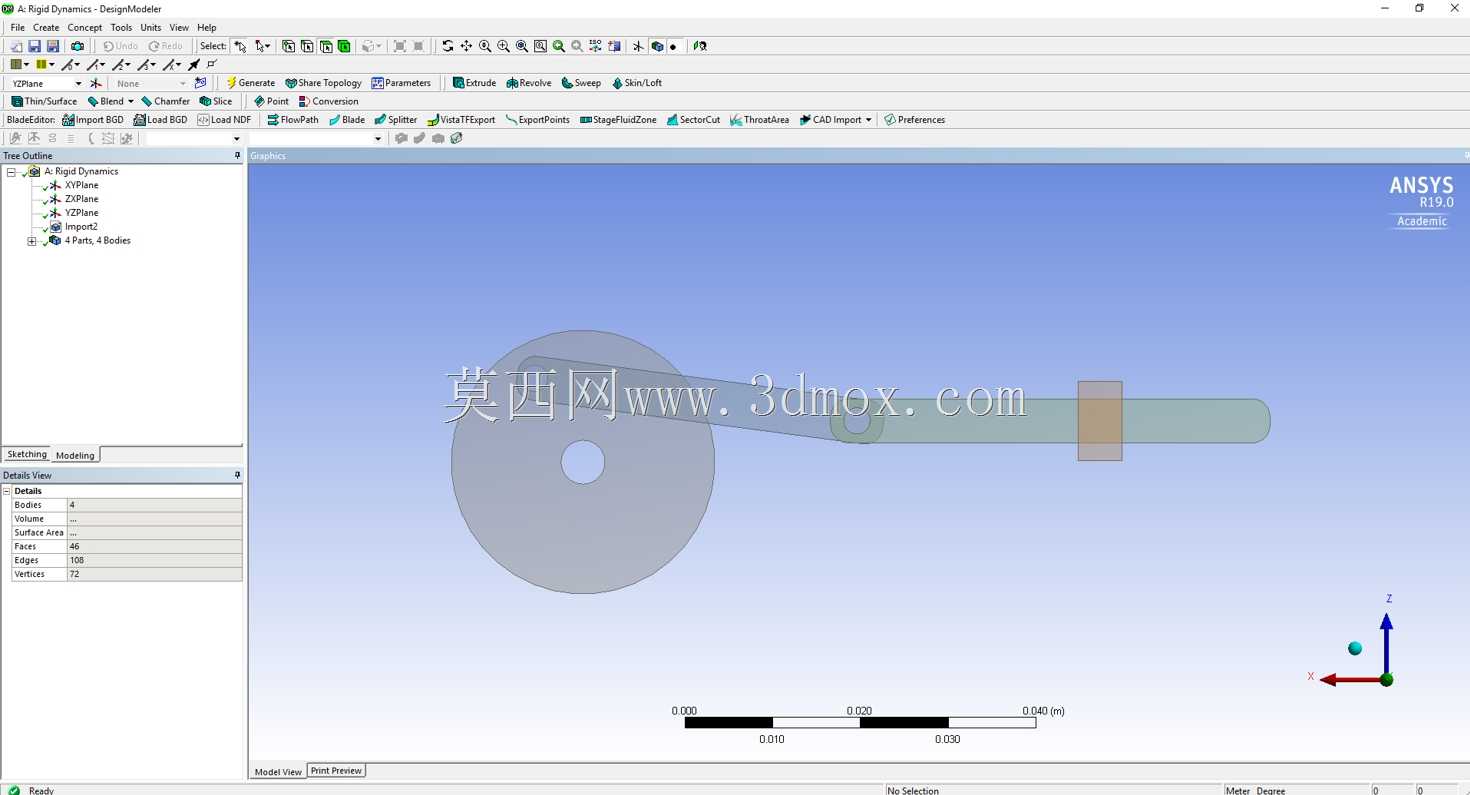

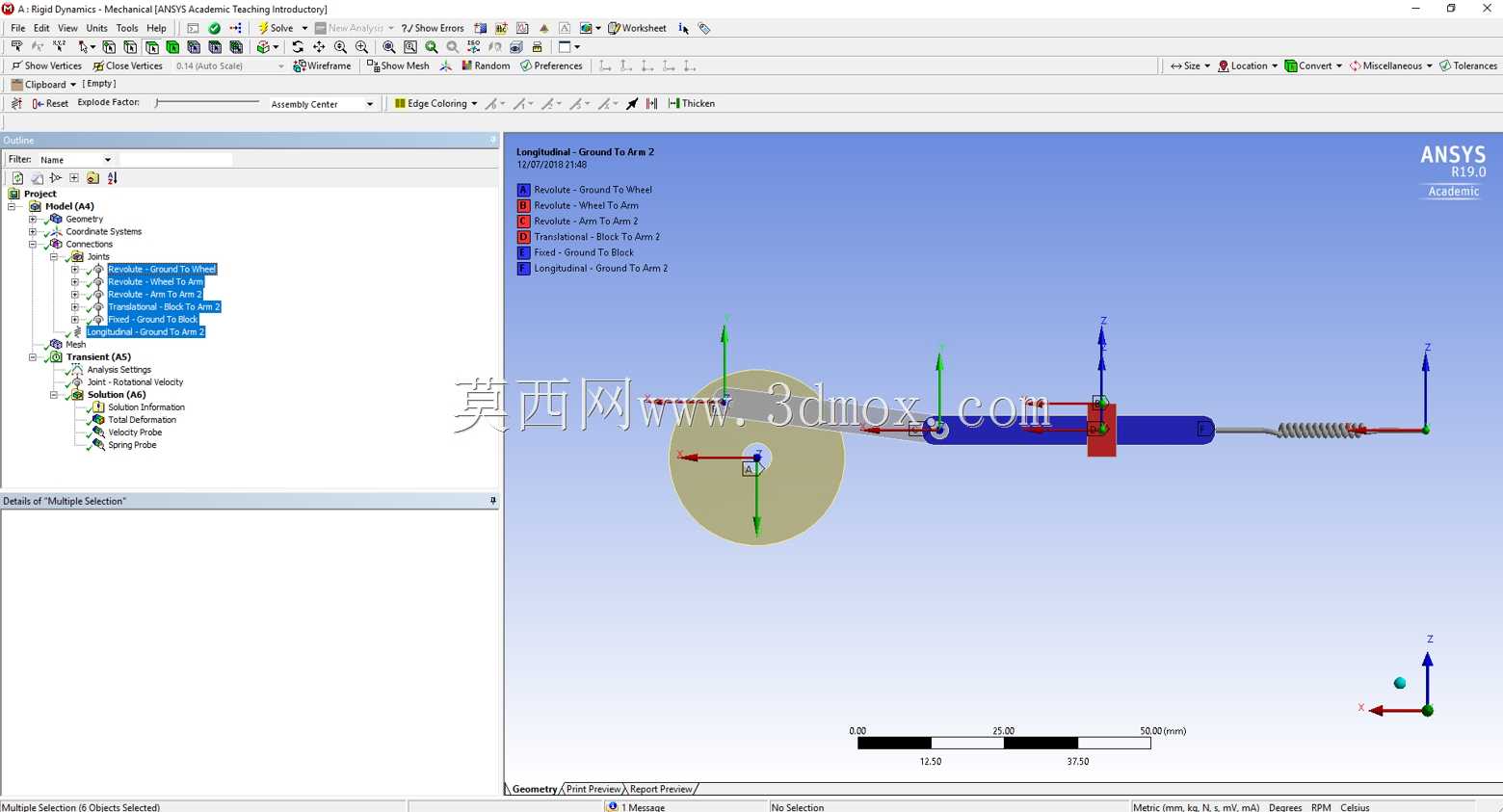

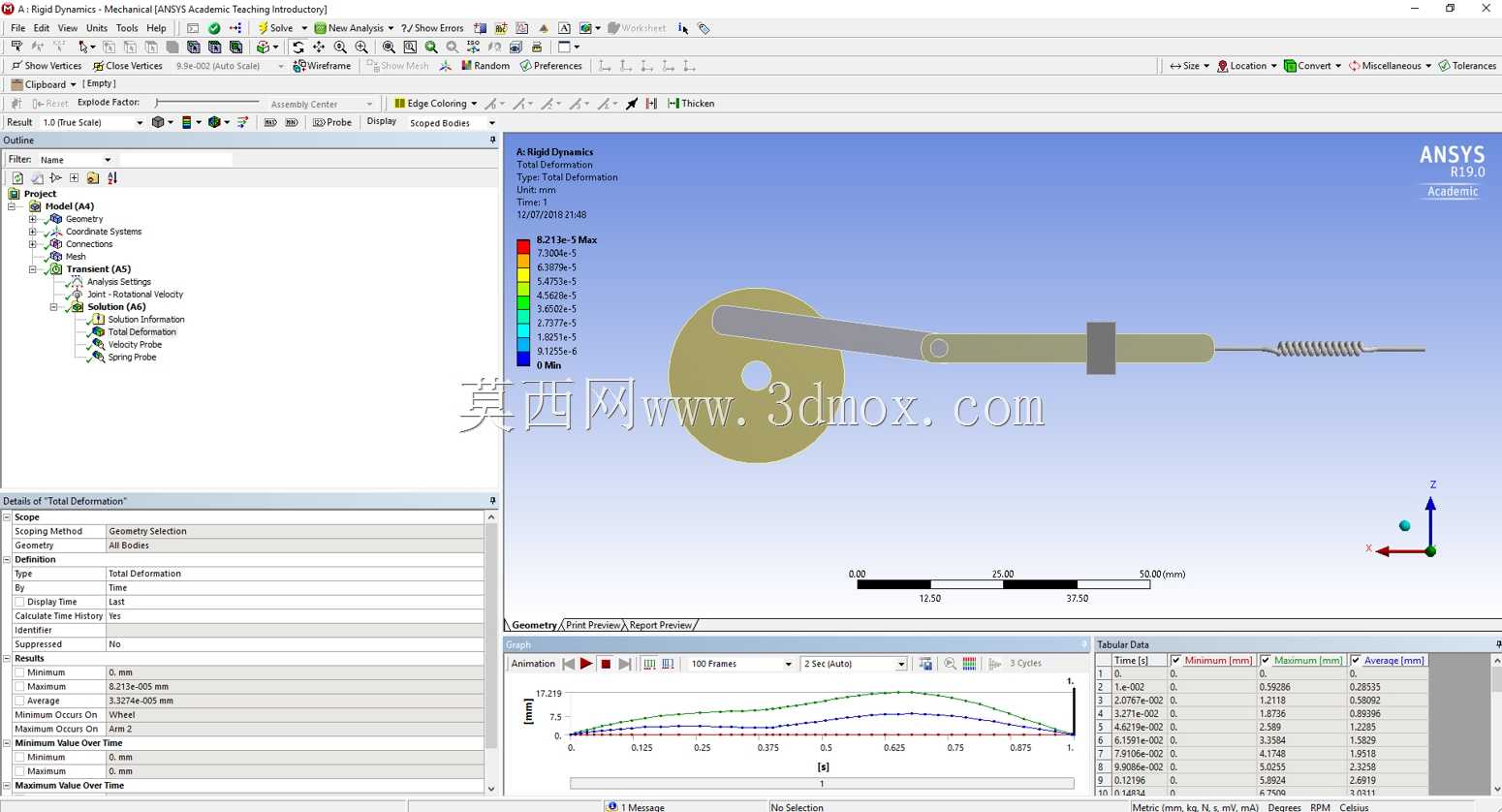

这套往复运动结构常被集成在小型送料装置、轻载冲压执行端、纺织机械的排线驱动单元中，核心作用是把旋转动力转化为指定行程的直线往复输出，相比无复位的纯曲柄滑块结构，附加的弹簧组件能消除铰接间隙带来的回程空程，在高速往复工况下减少滑块的冲击跳动，保证输出端的动作一致性。建模初期先确定核心运动参数：先根据所需往复行程选定曲柄的回转半径，再核算连杆长度，避免传动角过小导致的机构卡死，弹簧的选型要匹配滑块端的运动阻力，既要保证回程时能快速拉动滑块复位，又不能额外增加曲柄驱动端的负载扭矩。建模时先绘制曲柄的回转基体，确定回转中心的安装基准，再依次绘制连杆、滑块导向座、弹簧安装座的零件，装配时先给曲柄添加绕固定轴的旋转副，连杆两端分别与曲柄偏心端、滑块端添加铰接副，滑块与导向座添加直线移动副，弹簧两端分别固定在滑块尾部和机架安装端，设置好弹簧的预紧长度与刚度参数。外形尺寸上，整套机构的安装边界以曲柄回转中心为基准，横向总长度覆盖曲柄最大回转半径加连杆长度加弹簧压缩极限长度，纵向高度不超过曲柄直径加导向座的安装厚度，安装孔位统一设置在机架底板上，可直接适配常见的型材安装面。仿真阶段先给曲柄施加恒定转速驱动，先运行无弹簧的纯刚体运动，观察滑块的位移、速度曲线是否平滑，确认铰接副无干涉后再添加弹簧约束，对比添加弹簧前后滑块的回程加速度变化，调整弹簧刚度参数直到回程阶段滑块无明显的速度突变，同时查看曲柄端的驱动扭矩波动，确保扭矩峰值在驱动电机的额定输出范围内。建模过程中要注意各铰接处的配合间隙预留，不能完全按零间隙建模，否则仿真时容易出现过约束报错，导向座与滑块的配合面要设置合理的接触参数，模拟实际运行时的滑动摩擦，让仿真结果更贴近真实工况。
