注射器操作玩具模块化控制结构

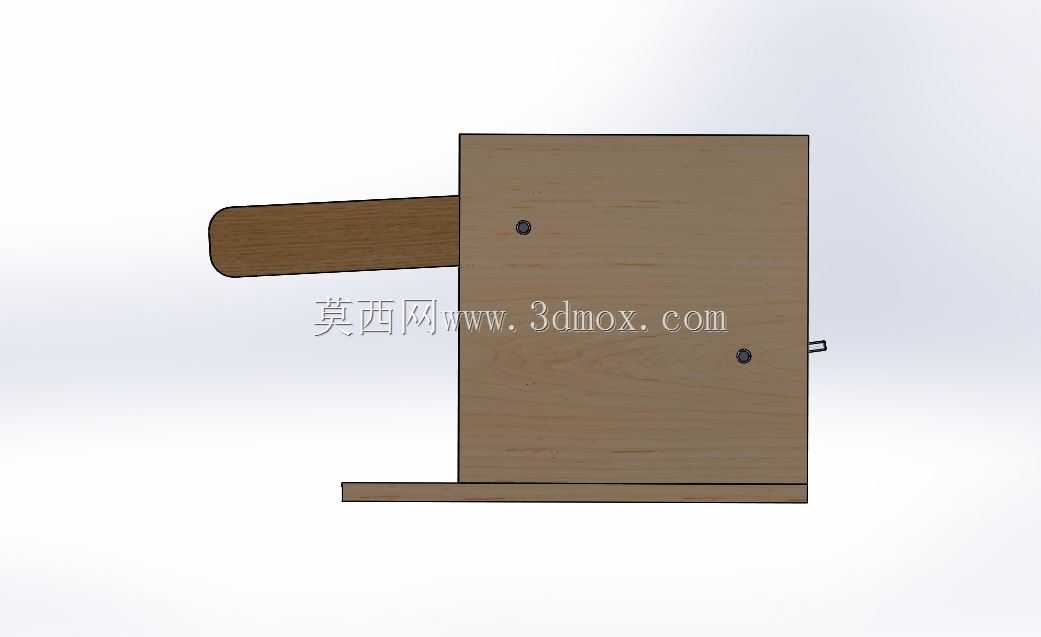

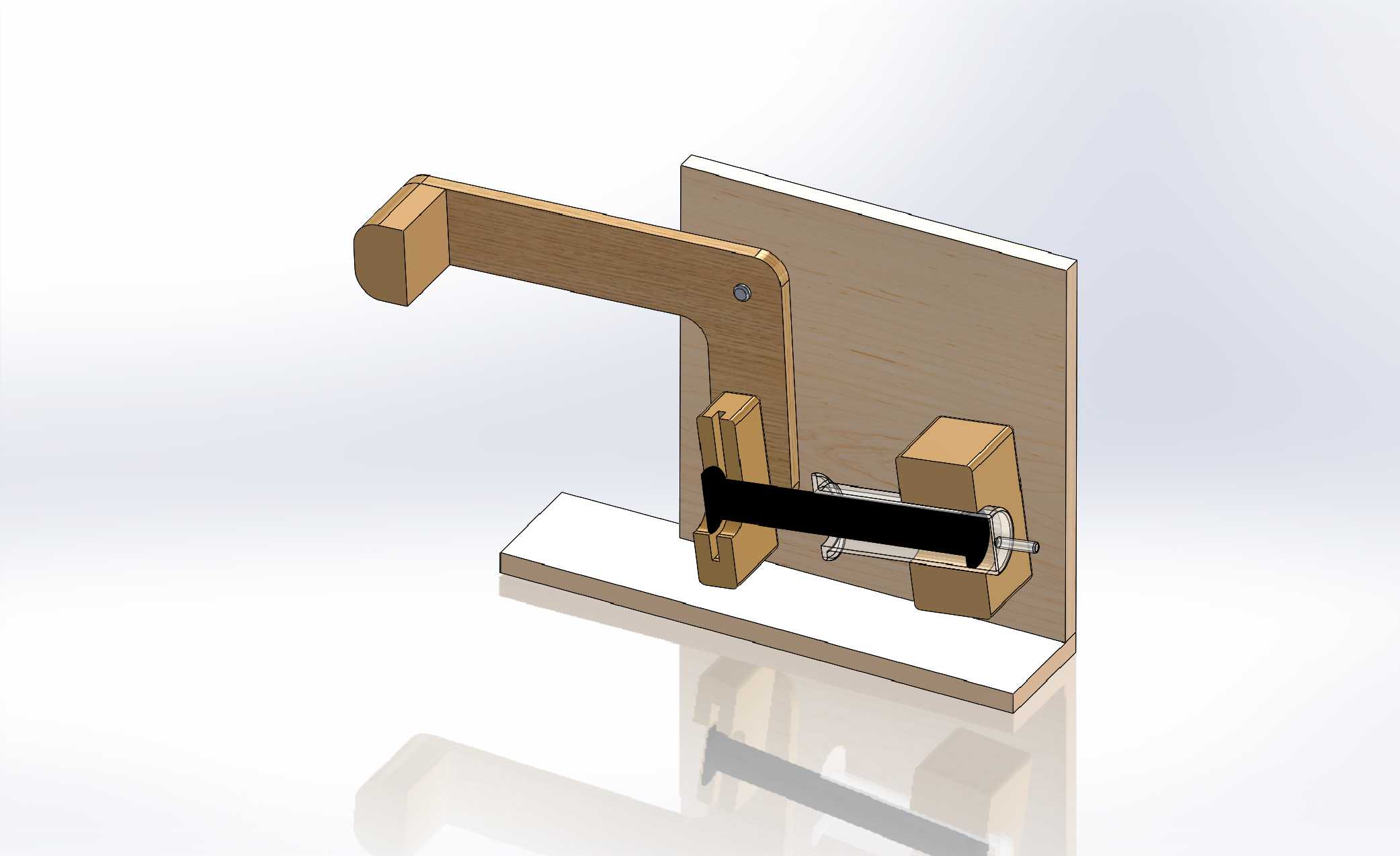

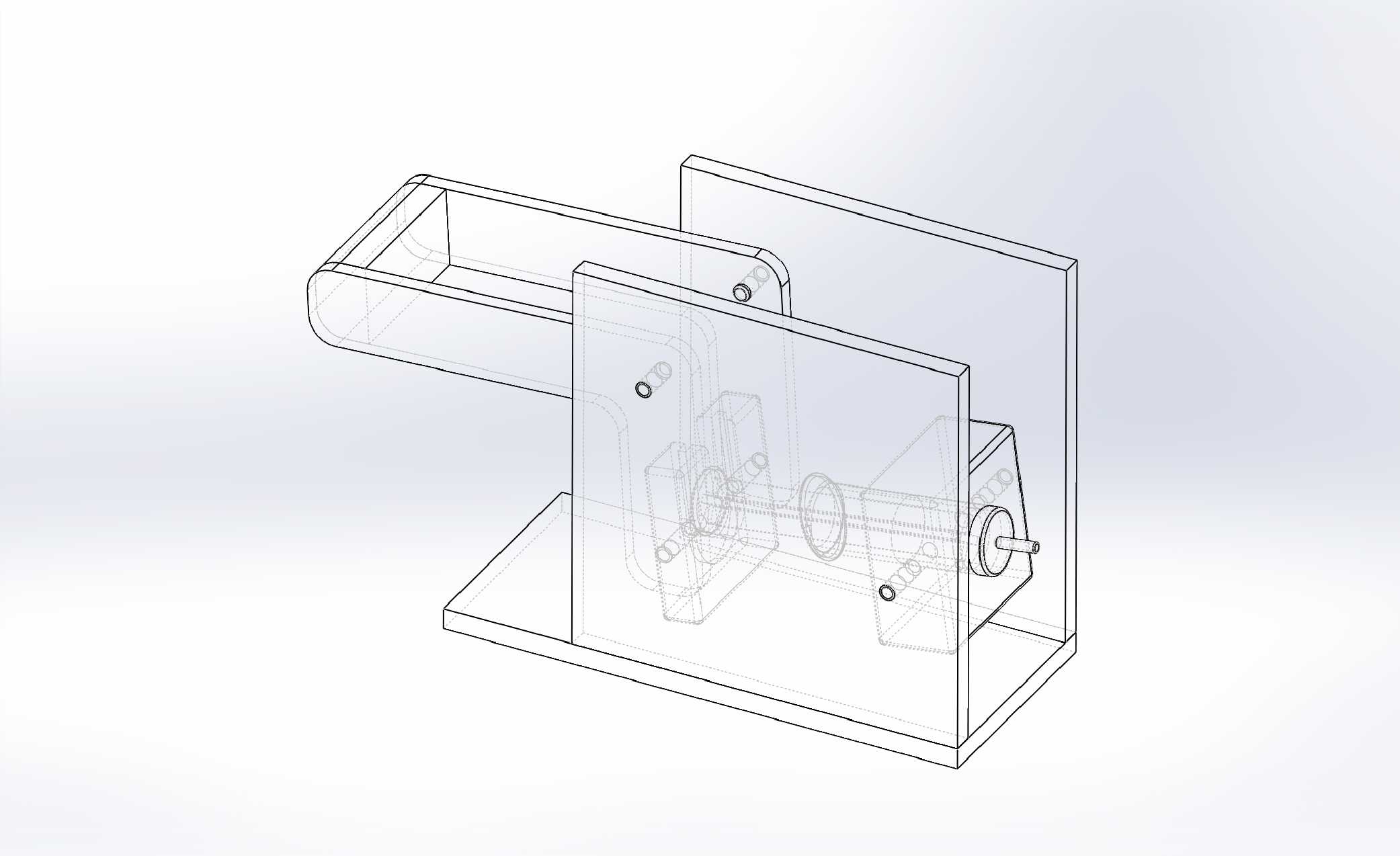

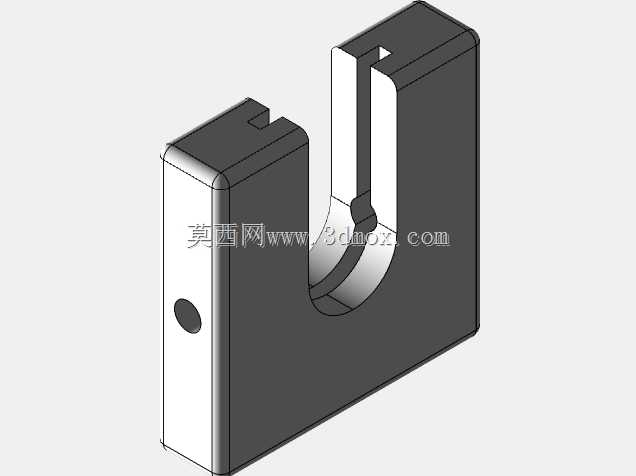

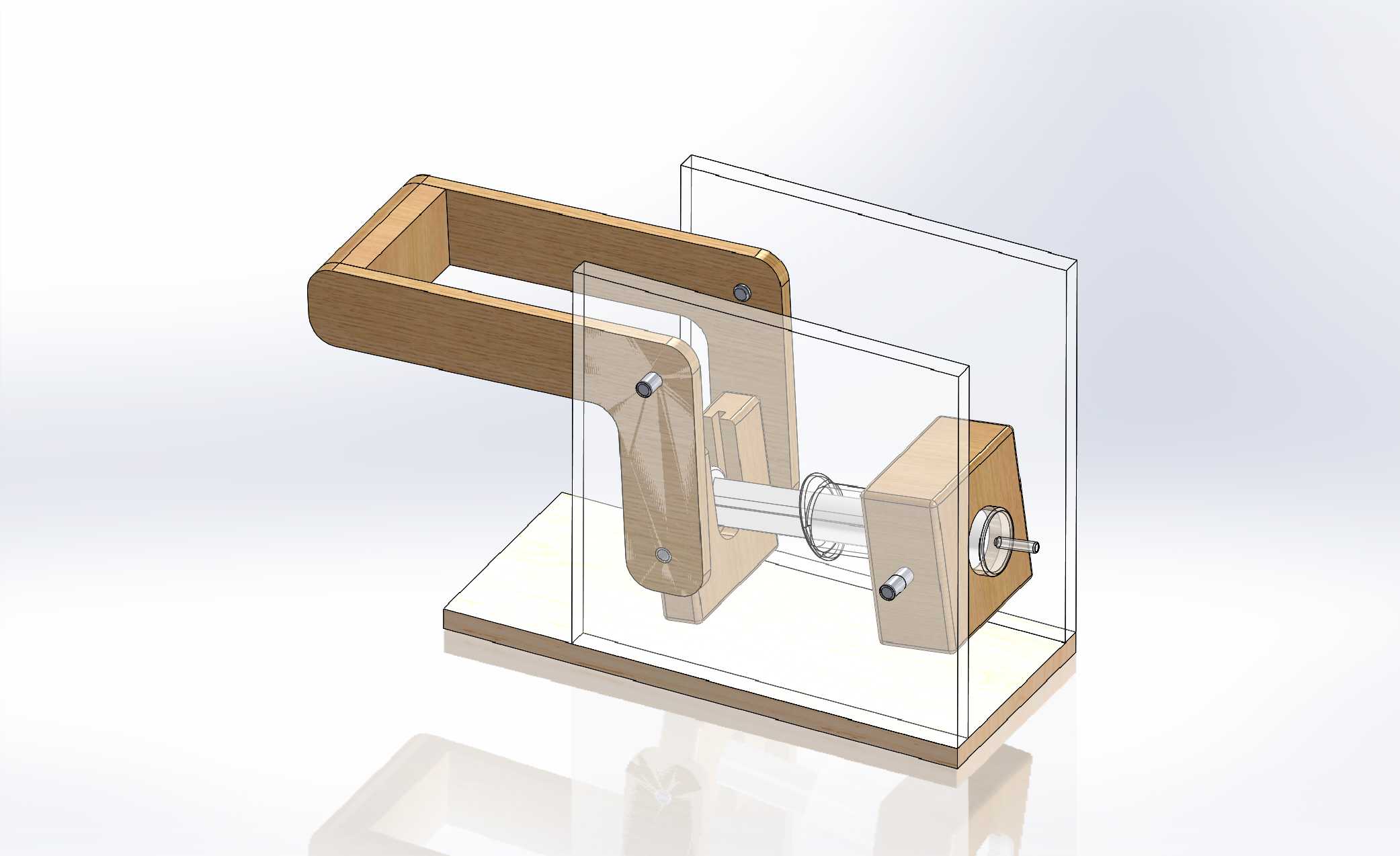

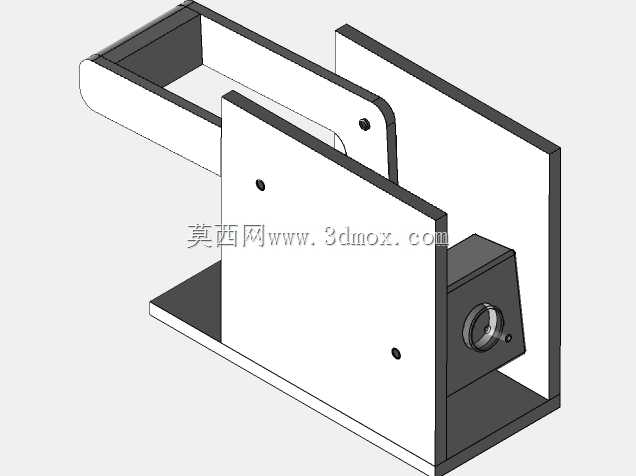

该结构面向科教类木质玩具场景设计，核心用途是解决原始注射器操作玩具动作控制难度高的问题，通过模块化的单元设计，可根据不同玩具的功能需求组合对应数量的控制模块，降低操作门槛的同时提升结构拓展性。从功能特性来看，模块集成了手动操作的木质手柄、透明防护挡板、注射器固定座与传动连接位，手柄通过铰接结构实现绕固定轴的摆动，摆动行程与注射器推杆的推进距离做了匹配设计，操作时扳动手柄即可带动注射器完成抽吸、推注动作，透明挡板既可以观察内部传动的运行状态，也能避免操作过程中手指触碰铰接夹点造成误伤，底座预留了标准化的安装孔位，可直接固定在木质玩具的基板上，也可多个模块并排安装实现多组注射器的独立控制。设计思路上优先考虑了模块化的通用性，没有采用定制化的一体式结构，而是将操作端、传动端、执行端做了拆分设计，各部件的连接位置采用统一的铰接轴径与安装孔距，单个模块的外形边界控制在长180mm、宽120mm、高160mm范围内，并排安装时模块间距预留20mm的操作间隙，不会出现相邻模块手柄干涉的问题。建模过程中先绘制底座的安装基准面，确定铰接支座的固定位置，再依次构建木质手柄的轮廓、铰接轴的配合特征，之后搭建透明挡板的安装槽与注射器固定座的定位结构，装配阶段先完成手柄与支座的铰接配合，验证摆动行程无卡滞后，再装入注射器模拟推杆的传动路径，调整传动拨块的位置确保手柄摆动全程都能平稳带动推杆运动，最后添加透明挡板与底座的固定配合，检查各部件的装配间隙，对存在干涉的位置做局部的切边调整，整个建模过程优先保证结构的可装配性与动作的顺畅性，针对概念设计阶段的装配误差预留了0.5mm的配合间隙，方便后续实物制作时的公差调整。
