凸轮齿轮组合往复运动教学演示机构

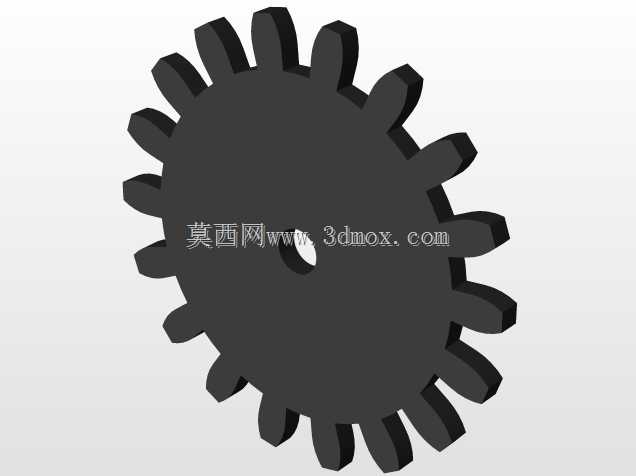

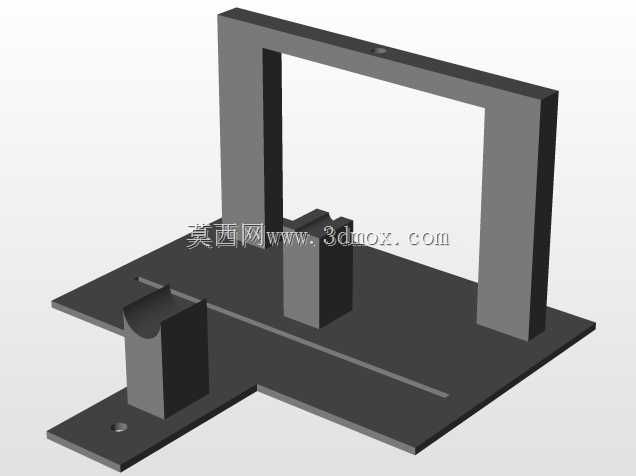

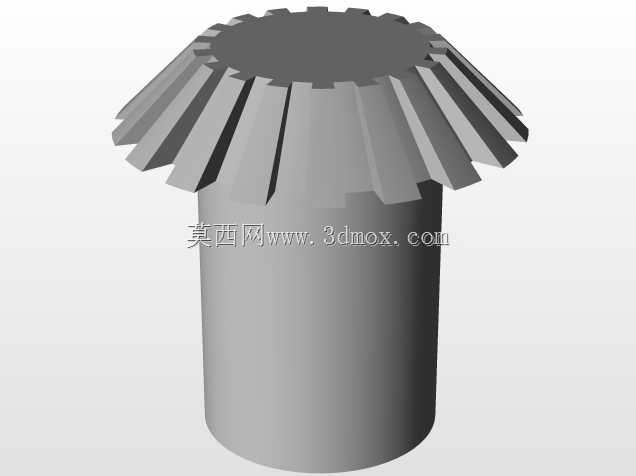

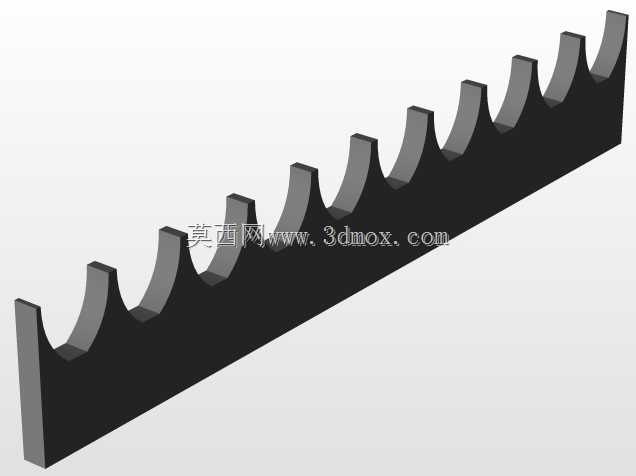

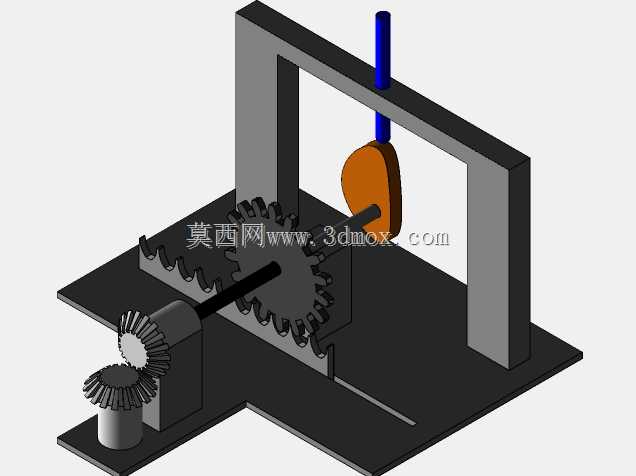

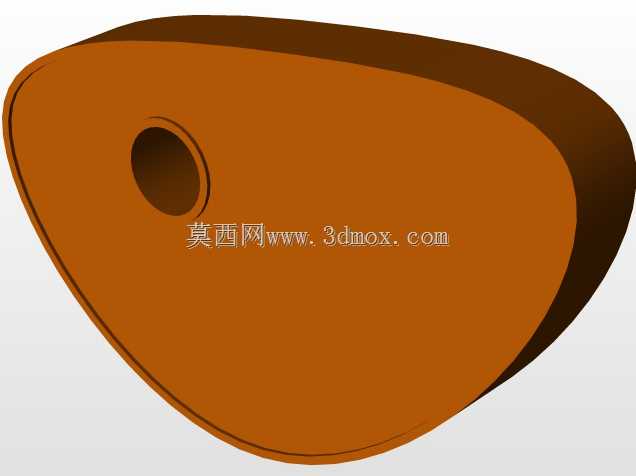

这套机构主要面向机械原理教学、传动方案验证场景使用，可直观展示旋转运动到直线往复运动的转换逻辑，也能作为小型自动化设备末端执行机构的原理原型参考。整套机构通过锥齿轮组完成动力输入方向的90度转换，输入轴外接动力源后，锥齿轮将扭矩传递至同轴安装的圆柱齿轮，圆柱齿轮与下方带齿的滑动齿条啮合，带动齿条沿底板的直线导轨槽做水平方向的往复移动；同时圆柱齿轮同轴端安装盘形凸轮，凸轮轮廓与上方竖直布置的推杆接触，带动推杆沿龙门架的竖直导向孔做上下方向的规律往复，两套运动可同步输出，也可根据需求单独拆分使用。建模过程中先搭建整体安装基准，以底板上表面作为主装配基准面，先绘制底板的轮廓与直线导向槽特征，确定龙门架的安装孔位与锥齿轮支座的定位尺寸，龙门架采用U型框式结构，两侧立柱与底板通过定位凸台配合，保证竖直导向孔与下方凸轮轴的同轴度误差控制在合理范围内。绘制齿轮类零件时先确定模数与齿数参数，锥齿轮采用背锥展开法绘制齿形，保证啮合侧隙符合传动要求，圆柱齿轮与齿条的啮合中心距严格按照节圆直径计算，避免出现卡滞或传动间隙过大的问题；凸轮轮廓按照预设的从动件运动规律绘制，推杆端部采用圆弧接触头，减少凸轮轮廓的接触应力，延长构件使用寿命。安装边界方面，整套机构底板采用矩形平板结构，四个角预留安装固定孔位，可直接固定在实验台架或设备安装基板上，输入轴端预留联轴器安装位，可直接连接微型电机或手摇输入模块，竖直推杆与水平齿条的端部都预留了执行件安装接口，可根据演示或实际使用需求加装不同的作业端头。建模时先完成所有标准传动件的参数化绘制，再依次完成机架类零件的结构设计，装配过程中先预装传动副验证运动流畅度，调整配合间隙后再完成机架的最终固定，所有运动副都添加了合理的配合约束，模拟实际运行时的运动轨迹，可直接用于运动仿真验证传动逻辑是否存在干涉。
