带内置卡片扫描装置的钢制入户门

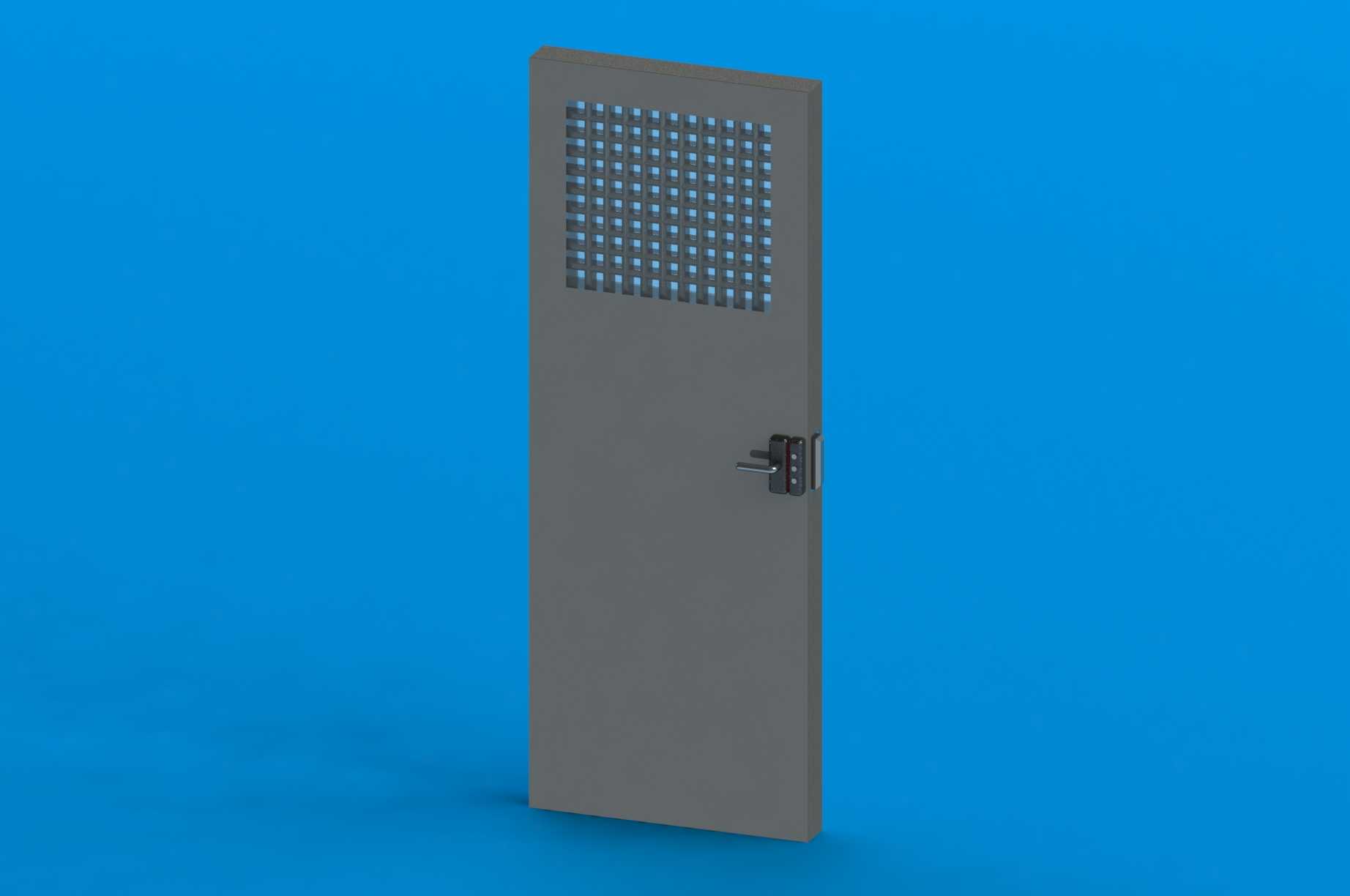

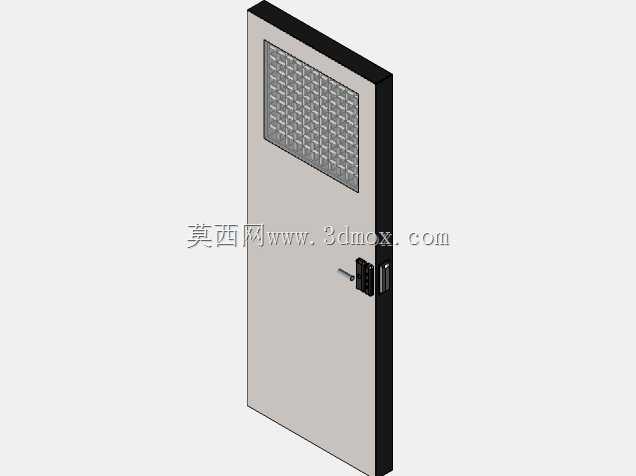

这款带内置卡片扫描仪的钢制门，主要应用在办公场所出入口、机房管控区域、厂区内部权限通道这类需要身份核验的通行场景，日常使用中无需额外加装外置读卡设备，人员持授权卡片靠近扫描区域即可完成身份验证解锁，避免了外置读卡器突出安装易被磕碰损坏、线路外露老化的问题。从功能设计上看，门板主体采用冷轧钢板冲压成型，上部设置矩阵式透视孔，既保证门体关闭状态下的内外可视性，又不会出现大镂空带来的安全隐患，透视孔采用冲压一体成型工艺，孔边做钝化处理，无毛刺锐边，避免日常通行剐蹭衣物或划伤人员。门锁区域集成卡片扫描模块与机械锁芯双重结构，卡片识别模块内嵌在门板侧边靠近把手的位置，与把手、锁体做一体化装配，模块表面做防水防尘密封处理，适配不同温湿度的室内安装环境，机械锁芯作为应急解锁结构，在电子模块故障时可通过钥匙开门，保障通行可靠性。建模过程中先确定门体的安装边界参数，常规单扇钢门的宽度适配800-900mm的门洞预留尺寸，高度适配2000-2100mm的常规门洞，门板厚度控制在45-50mm，保证结构强度的同时控制整体重量，避免合页负载过大导致长期使用下垂。第一步先绘制门板的主体轮廓草图，拉伸生成门板基础实体，在上部区域绘制矩阵排列的圆形透视孔草图，通过阵列命令批量生成孔位，切除出透视结构；第二步单独构建门锁组件，先绘制把手的曲面轮廓，通过扫描、放样命令生成把手实体，再拆分出卡片扫描模块的安装位，预留模块的装配间隙与走线槽位，锁舌部分按照常规机械锁的伸缩行程做运动仿真验证，保证锁舌伸缩无卡滞；第三步构建合页安装位，在门板侧边预留合页的沉头安装孔，匹配标准合页的安装尺寸，保证门体与门框的装配间隙控制在3-5mm，开关门无摩擦异响；最后对整体模型做渲染处理，赋予门板哑光灰色金属材质，透视孔部分赋予半透明玻璃材质，还原实际产品的视觉效果。设计过程中特意将卡片扫描模块的感应区域做了微凸处理，方便人员快速找到读卡位置，同时模块的安装深度做了限位设计，避免模块突出门板表面过多影响整体美观度，门板背部做加强筋排布，提升门板整体抗形变能力，在频繁开关的使用场景下不会出现门板翘曲变形的问题。
