带办公区的钢结构厂房整体布局设计

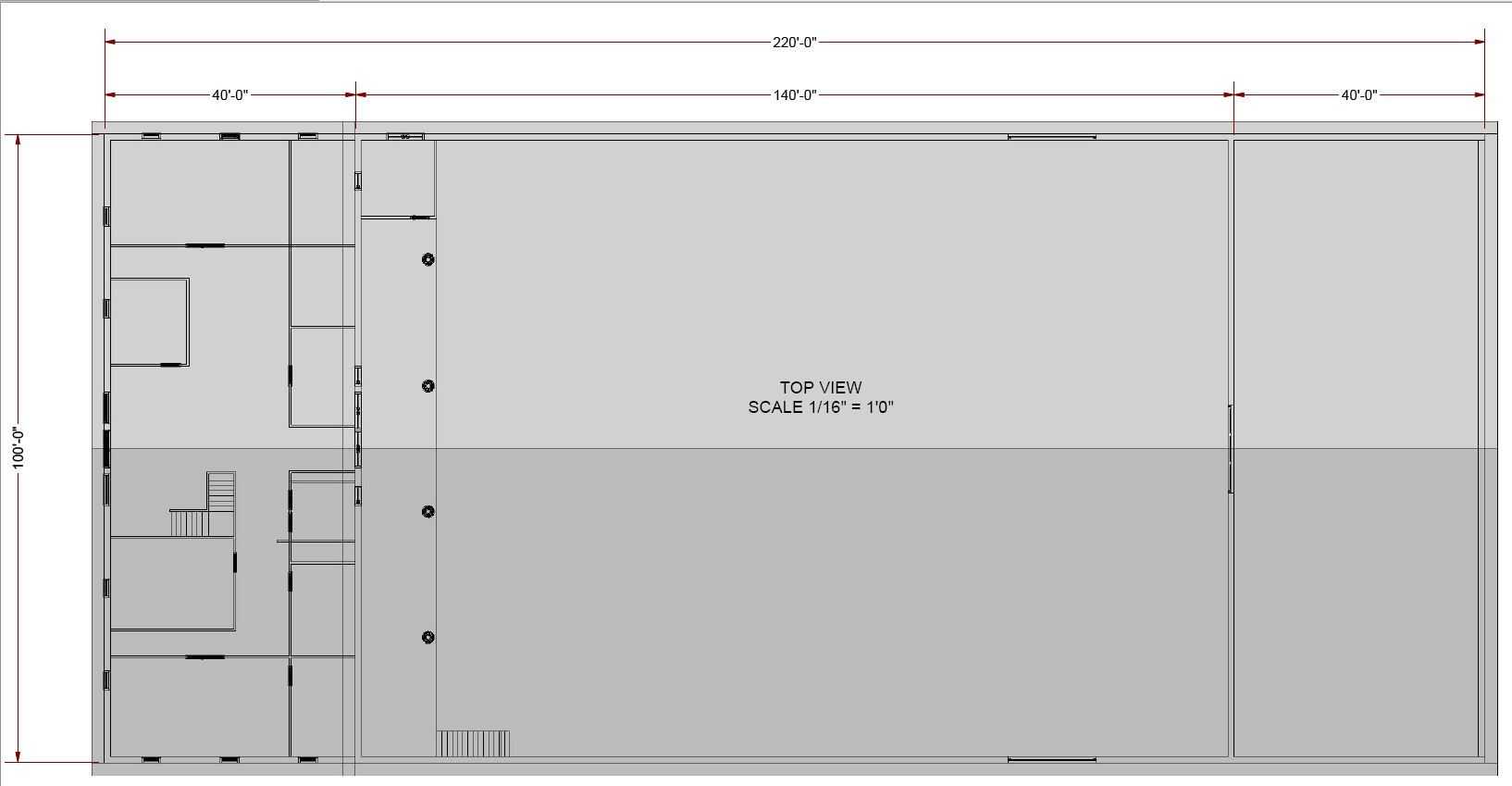

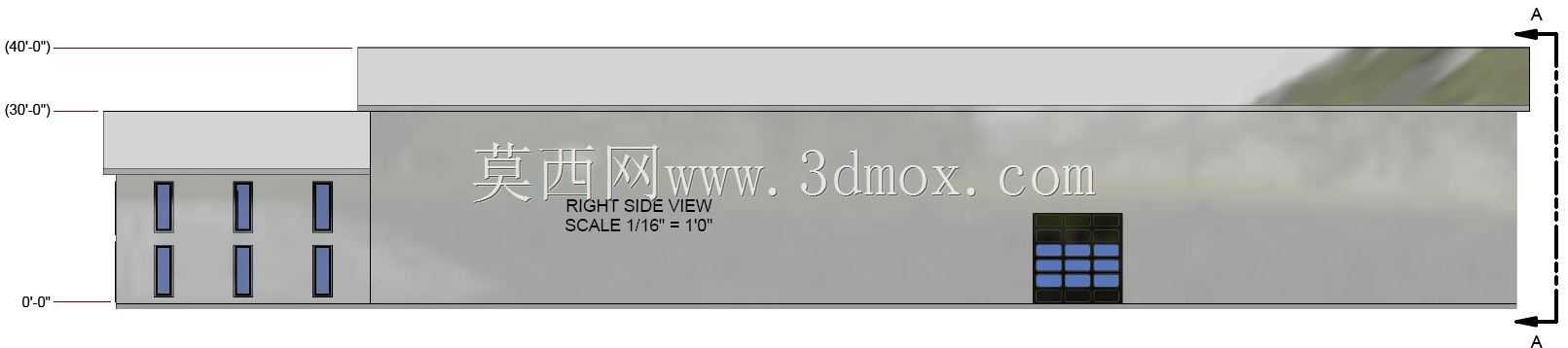

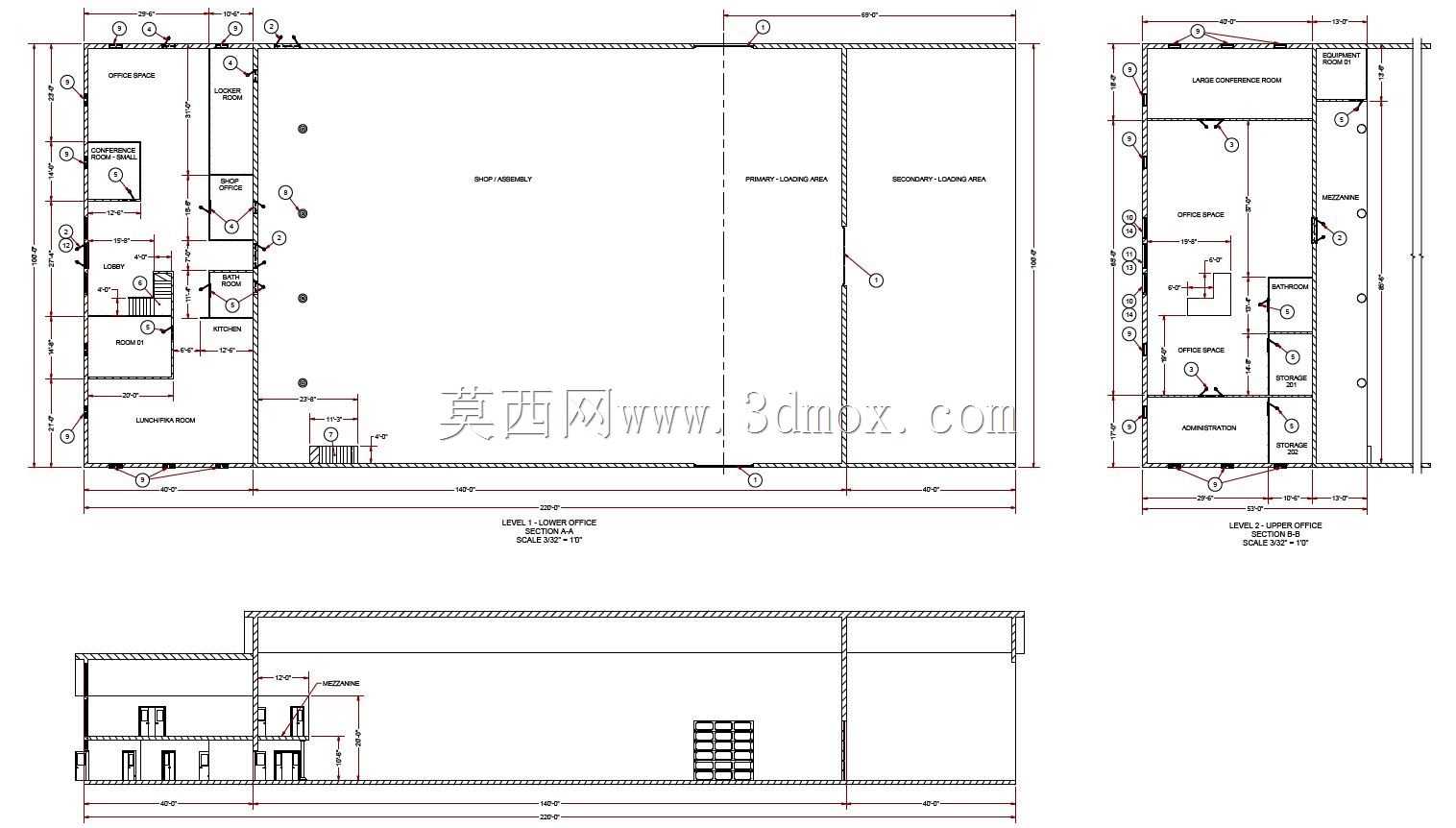

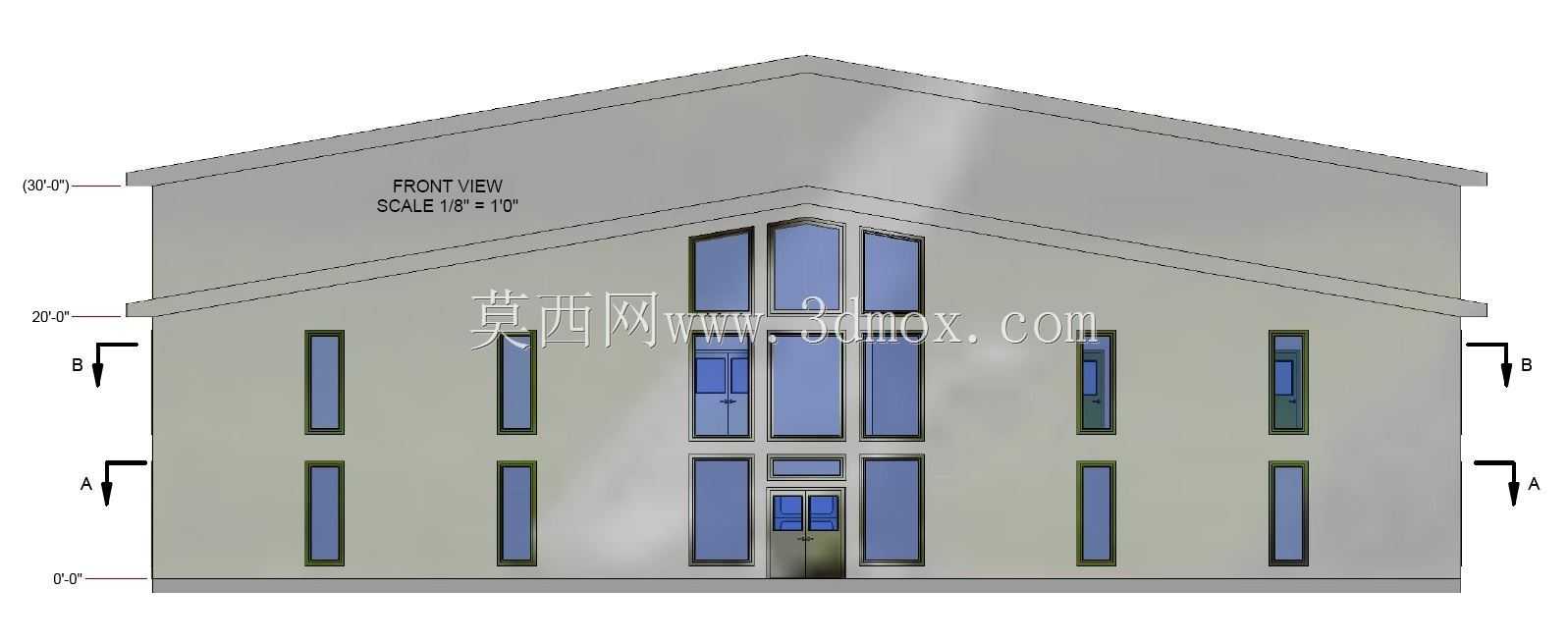

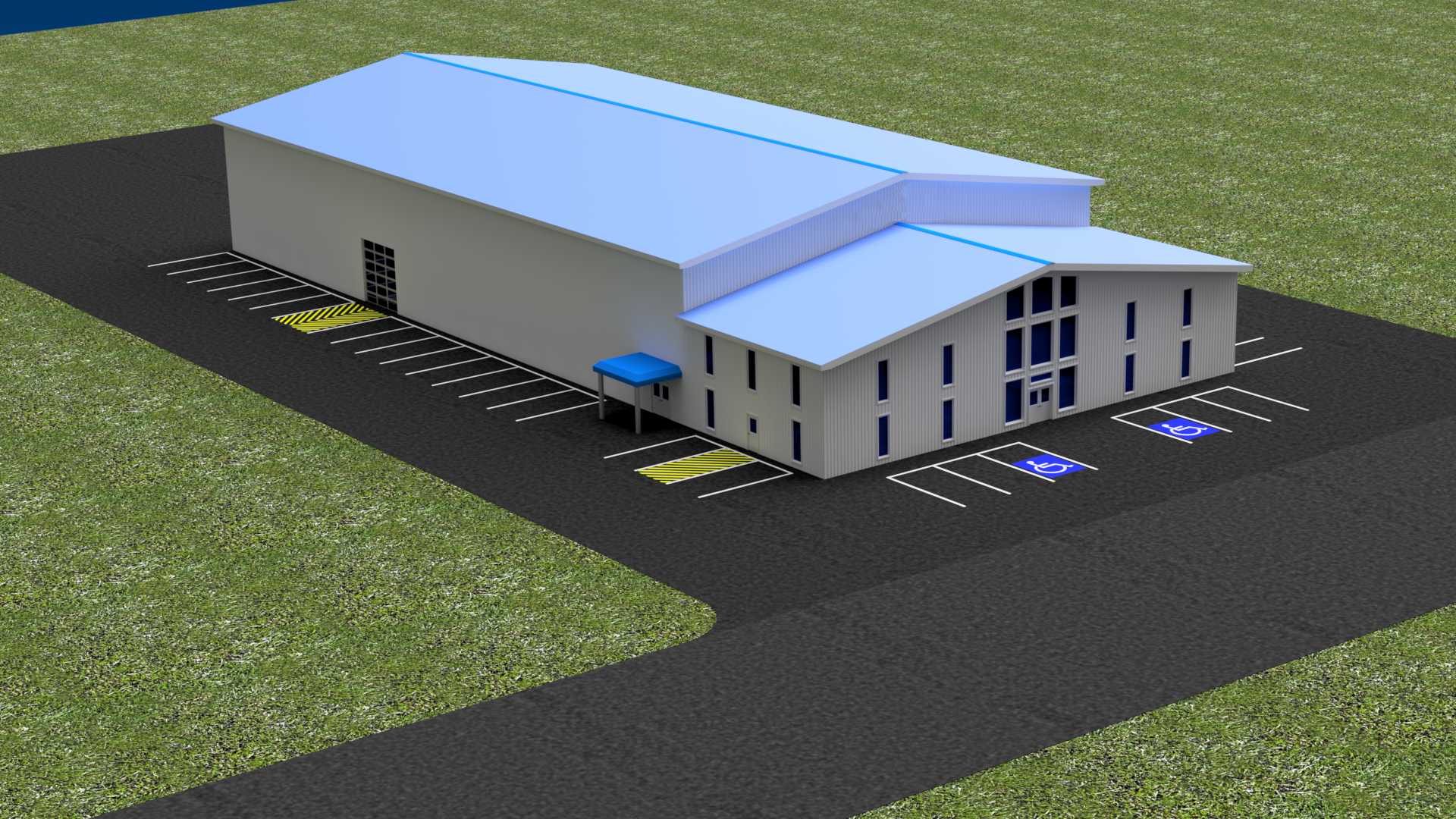

做这个模型的时候最先考虑的是厂区的实际动线，生产区和办公区的衔接不能互相干扰，货运车辆要能直接开到厂房侧门的装卸位，办公区的人员进出走正面的门厅，和货运通道完全错开，避免日常运行的时候人流物流交叉。厂房主体采用大跨度钢结构设计，内部没有多余的承重柱，方便后续生产线排布或者仓储区域划分，屋面做了双坡排水的坡度，侧边的办公区是两层结构，和主厂房衔接的位置做了高差过渡，避免屋面排水倒灌到办公区屋面。外围的停车场做了明确的车位划线，包含普通车位和无障碍车位，靠近办公区入口的位置设置了雨棚，方便雨天人员上下车，厂房侧边的装卸区预留了足够的回车空间，17米的半挂车可以顺利完成掉头停靠。建模的时候先从场地基准面开始搭建，先画出整体的用地红线，确定建筑退界距离，再分别拉出主厂房和办公区的主体结构，主厂房的墙面采用夹芯彩钢板的材质参数，门窗位置先按照采光和疏散要求预留洞口，办公区的窗户按照开间均匀排布，主入口做了挑高的门厅设计。场地部分先做硬化路面的分层，沥青路面和绿化区域的边界要对齐车位线，车位的尺寸按照标准小型车的尺寸预留，残疾人车位额外加宽了上下车的空间。屋面的彩钢板分缝要按照实际板材的宽度排布，屋脊的位置做了封边处理，雨水管沿着建筑立柱隐藏布置，不会破坏外立面的整体观感。建模过程中反复核对了各部分的安装边界，主厂房的檐口高度满足常规工业设备的进出需求，办公区的层高按照常规办公建筑的净高要求反推，门窗的高度符合人体工程学和疏散要求，场地的排水坡度做了千分之三的找坡，避免雨季场地积水。整个模型把建筑、场地、配套停车区域整合在一起，能直接用于厂区规划方案汇报、初步设计阶段的可视化展示，也能作为后续施工图深化的基础参考，各部分的尺寸都符合现行工业建筑设计的规范要求，没有出现违反强条的布局问题。
