适配多机型的3D打印车载手机夹持支架

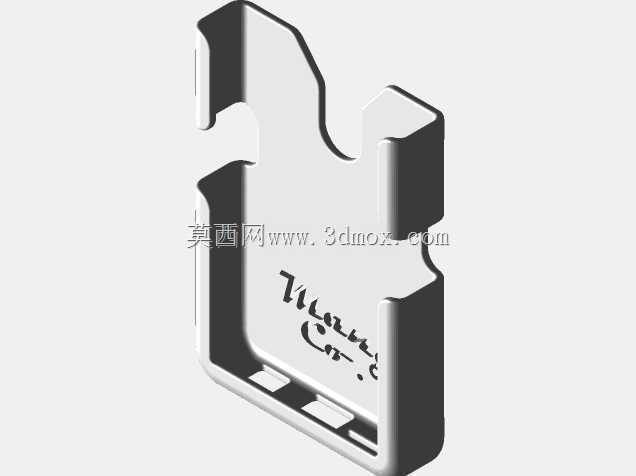

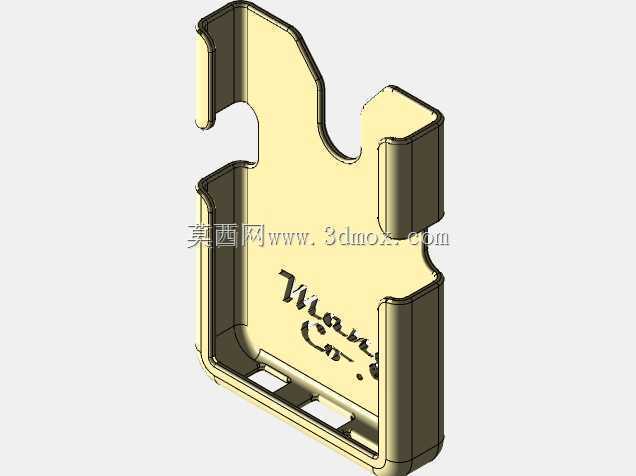

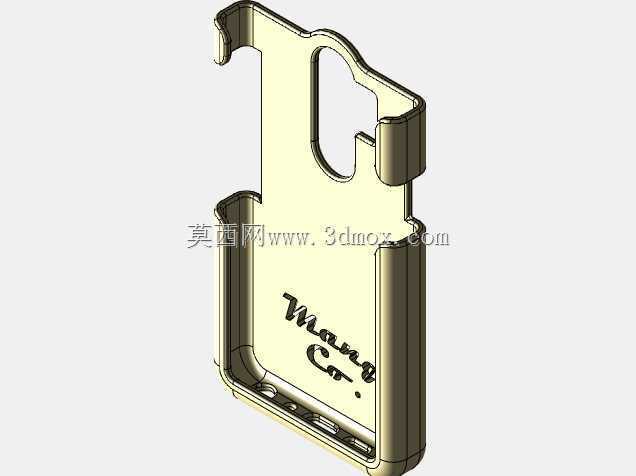

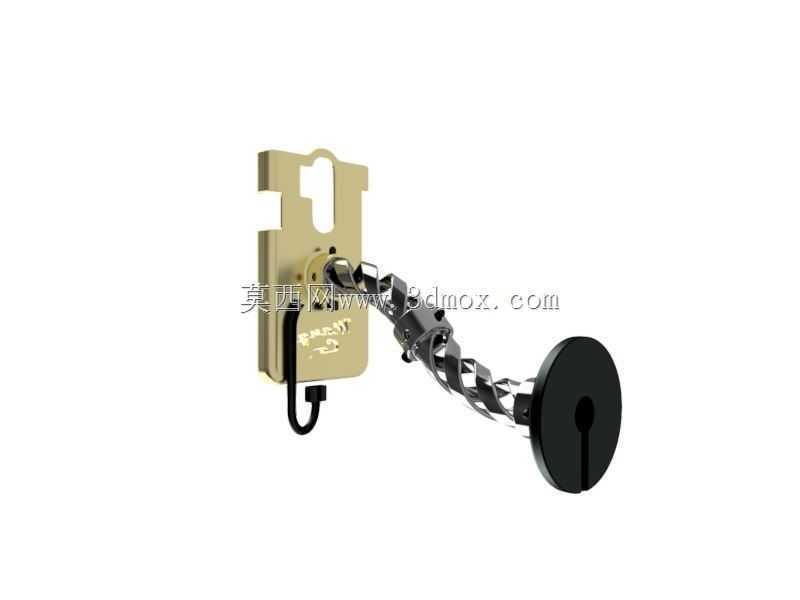

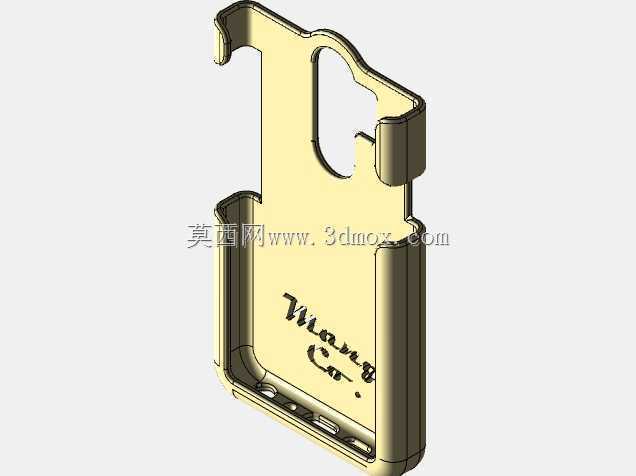

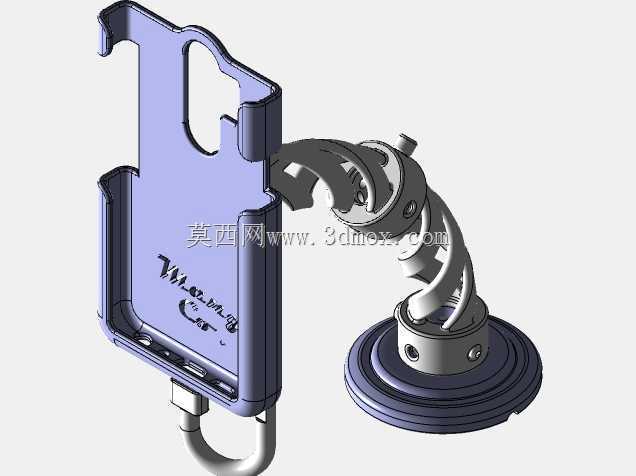

　　车载场景下的手机固定需求，大多集中在颠簸路段的设备限位、驾驶视线无遮挡、充电走线顺畅这几个核心痛点上，这款一体成型的夹持支架，正是围绕日常通勤、户外越野、工位临时置物这类实际使用场景做的结构落地。从结构拆分来看，整套支架分为背部夹持主体、柔性连接臂、真空吸附底座三个功能段，没有额外采购的金属弹性件，所有受力结构都可通过FDM熔融沉积工艺一次打印完成，后期仅需在铰接位置穿入一根限位销钉即可完成装配，不需要复杂的攻丝、粘接工序，小批量自制的容错率很高。背部的夹持背板做了差异化的机型适配开槽，背板上方预留的长条形避让槽，刚好对应手机后置竖排摄像头的凸起区域，避免背板硬接触刮蹭镜头模组；背板两侧的翻边高度经过反复调整，

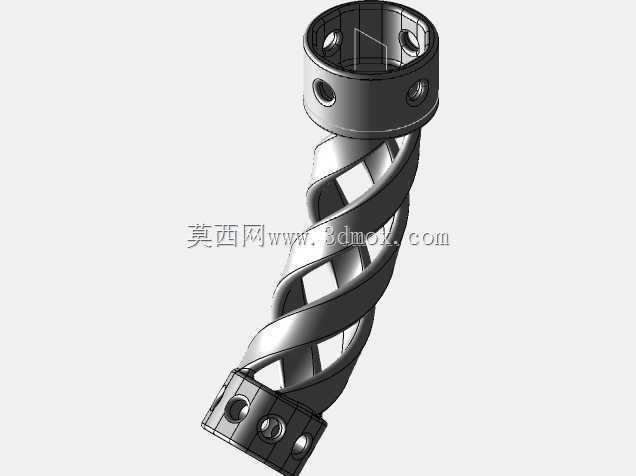

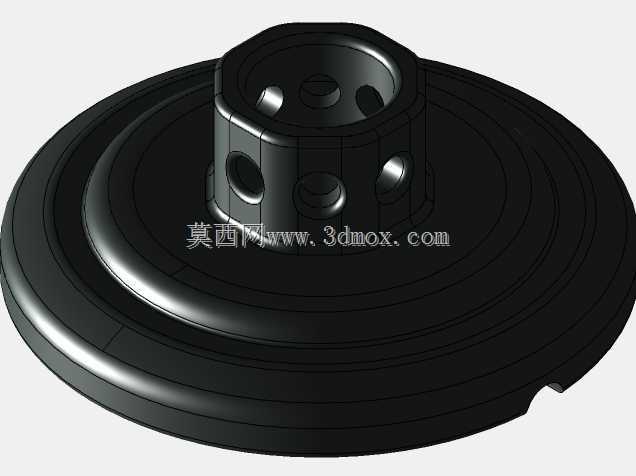

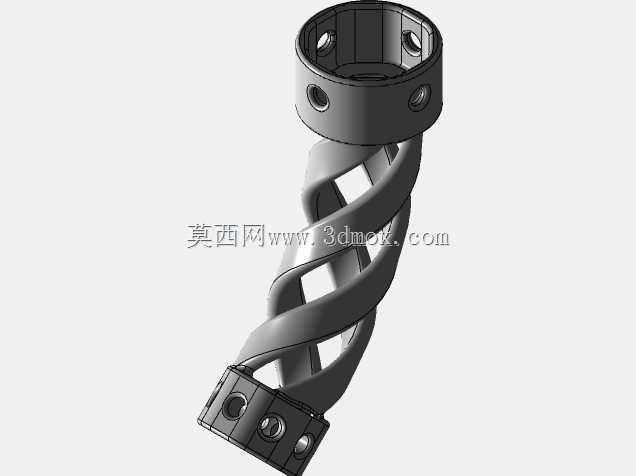

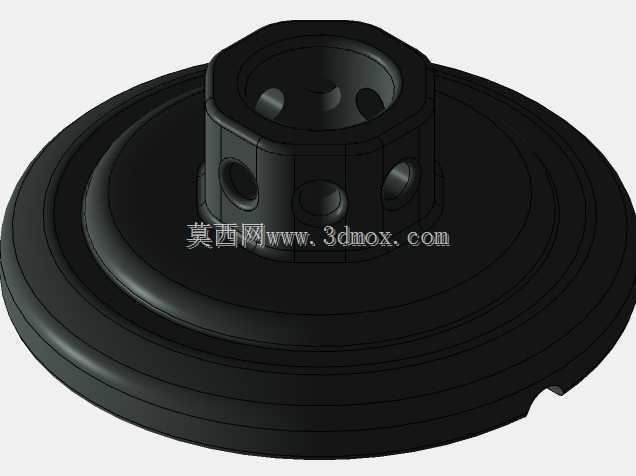

　　翻边内侧留出的间隙刚好容纳带常规保护壳的手机厚度，边缘做了1.5毫米的圆角导角，取放手机时不会刮蹭壳边或者划伤机身。背板下半部分的承托翻边做了内凹走线缺口，当手机插线充电时，数据线可以直接从缺口处穿出，不会被承托边压弯线材接头，长期使用也不会出现接头处线材反复弯折断裂的问题。连接臂采用的是多节镂空柔性蛇管结构，每一节铰接位置都预留了0.2毫米的活动间隙，打印完成后可以手动调整任意弯折角度，既可以把手机调整到驾驶位侧方的导航视角，也可以压低角度适配临时停车时的扫码、观影需求；臂身的镂空结构一方面减少了打印耗材的用量，另一方面也降低了整体自重，避免车辆颠簸时底座因为重心过高出现脱落。底部的吸附底座采用圆盘式负压结构，

　　底座接触面做了平整的薄壁设计，贴在汽车中控台面、光滑瓷砖、玻璃表面时，按压排出盘面空气即可形成足够的吸附力，底座侧边预留的小提手是拆卸时的受力位，需要挪动位置时抠起提手进入空气即可轻松取下，不会在粘接面留下残胶。安装边界上，夹持背板的有效容纳宽度覆盖主流直板手机的尺寸范围，从常规小屏机型到大屏旗舰设备都可以稳固卡入，背板整体厚度控制在3毫米以内，不会过多占用中控区域的空间；连接臂的最大展开长度适配常规驾驶位的视线距离，调整角度时不会遮挡方向盘、仪表盘的关键读数区域。设计过程中特意做了受力冗余校核，背板两侧的夹持翻边根部做了加厚处理，反复取放手机产生的掰动载荷不会让翻边出现断裂，柔性臂的每一节铰接位都做了限位凸台，

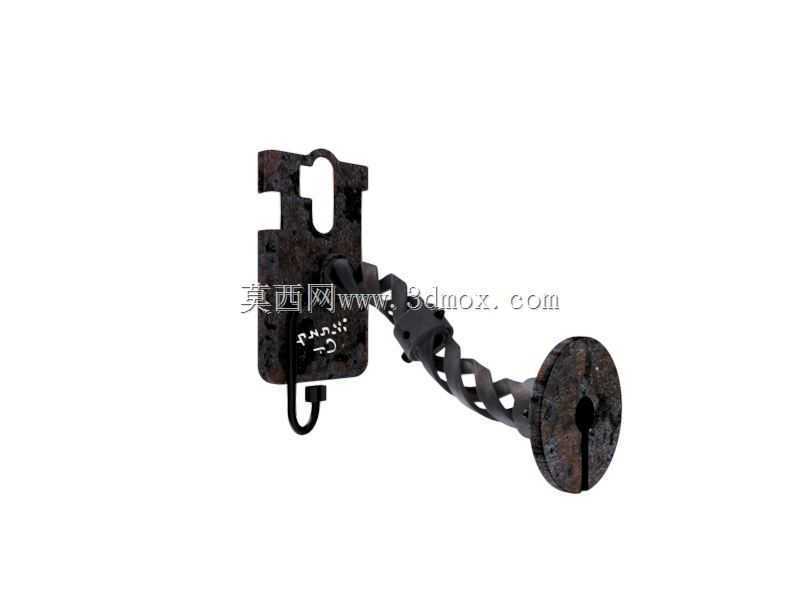

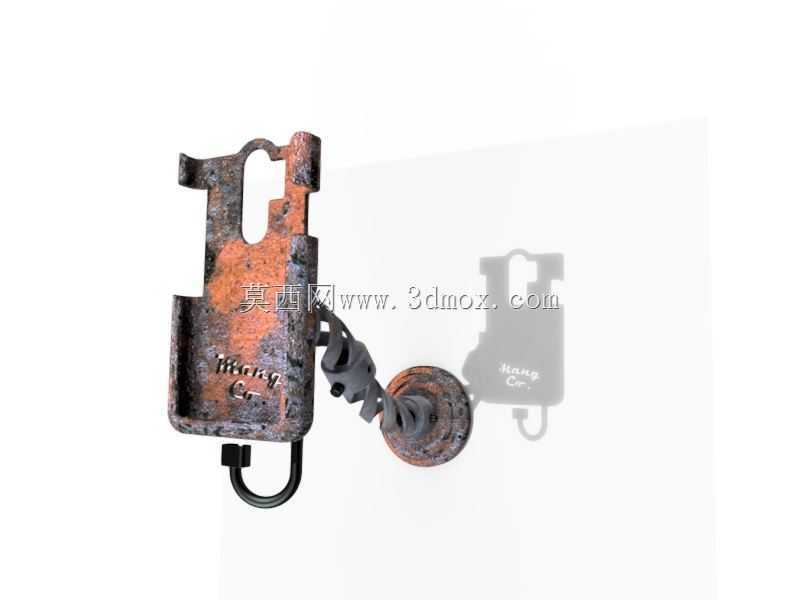

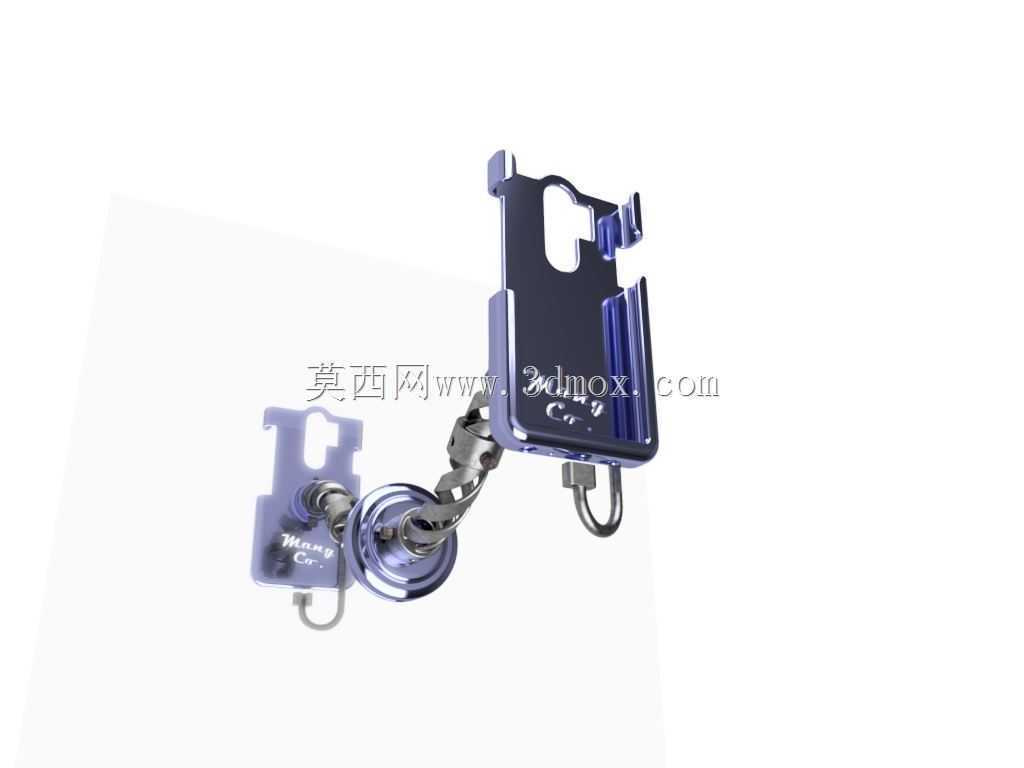

　　弯折到极限角度时不会出现脱开的情况。针对3D打印的工艺特性，所有悬空位置都设计了自支撑角度，不需要额外添加大量支撑结构，打印完成后去除支撑的工作量很小，普通桌面级打印设备就可以完成制作；表面可以根据使用需求做后期处理，无论是做哑光磨砂的质感，还是做复古做旧的外观涂层，都不会影响结构本身的夹持精度。实际装车测试时，在连续颠簸的非铺装路面行驶，手机也不会出现滑落、移位的情况，吸附底座在高温暴晒的中控环境下也不会出现脱胶、吸力衰减的问题，除了车载使用之外，这款支架也可以固定在桌面、墙面光滑面上，作为临时的手机观影架、直播置物架使用，结构的适配场景没有过多限制。
