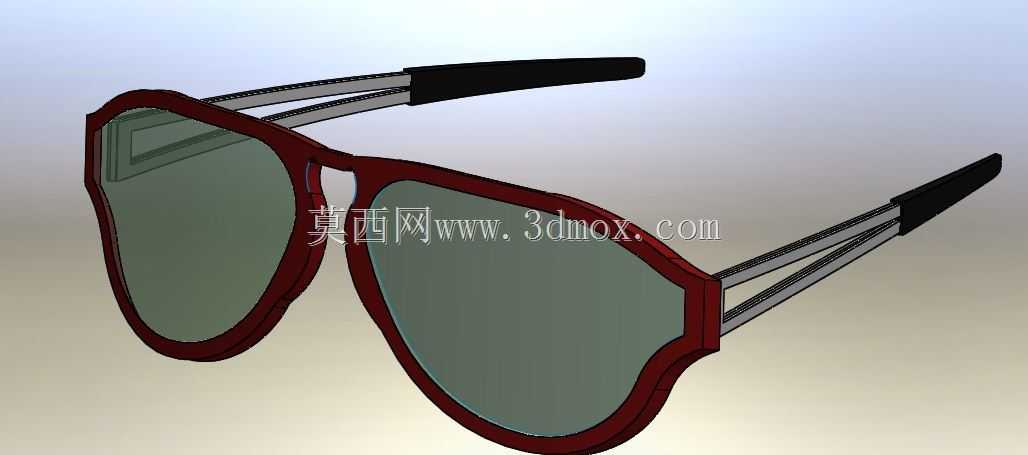

酒红色边框双梁防护太阳镜结构设计

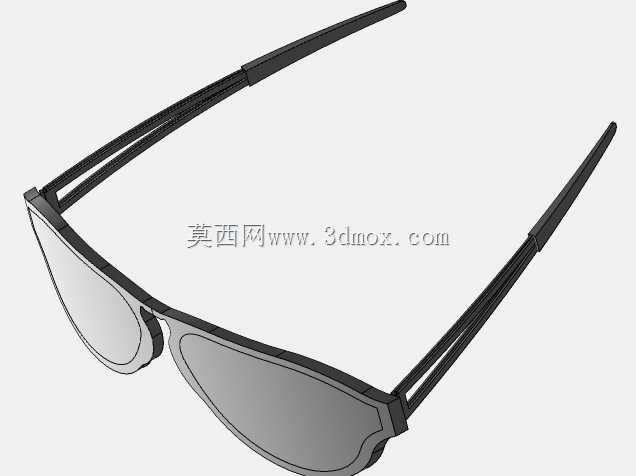

日常户外作业、骑行、强光环境作业场景中，这类带防护属性的太阳镜可同时实现强光遮挡与眼部外围防护，避免飞溅碎屑、扬尘直接接触眼周区域，相比普通装饰性太阳镜，镜圈边缘做了贴合面部轮廓的延伸设计，佩戴时能在眼周形成半封闭的防护区间，减少侧向异物进入的概率。建模初期先参考成人面部平均尺寸确定整体边界，镜架总宽度控制在140mm左右，单镜片纵向高度48mm，镜腿展开后总长度145mm，镜腿末端的防滑胶套长度设置为35mm，贴合耳后轮廓的弯曲弧度做了15度的下压处理，保证佩戴时的夹持稳定性，避免运动过程中滑落。镜架采用双梁结构设计，上梁与主镜框之间留2mm的间隙，既提升整体结构强度，也形成差异化的外观识别性，镜框边框宽度设置为3mm，边缘做R1.5的圆角过渡，避免锐边接触皮肤造成不适。镜片选用深绿色透光材质，曲面弧度贴合镜框内圈的安装槽，安装槽深度1.2mm，装配时镜片可直接卡入槽位，配合镜圈内侧的定位凸点实现固定，无需额外粘接即可保证镜片不发生晃动。镜腿与镜框的连接位置采用隐藏式铰链结构，铰链转轴直径2mm，开合角度范围设置为0到95度，满足不同脸宽人群的佩戴适配需求，镜腿主体采用金属细杆双条结构，相比整块板材镜腿重量降低40%，长时间佩戴不会对鼻梁造成过重压迫。建模过程中先绘制镜框的正面轮廓草图，通过曲面拉伸生成基础镜圈实体，再对边缘做倒圆角与曲面偏移处理出镜片安装槽，之后绘制双梁的截面轮廓，扫掠生成横梁结构并与镜圈做合并实体操作；镜腿部分先绘制中心引导线，再沿引导线扫掠出金属杆的实体结构，末端单独绘制防滑胶套的实体，通过装配约束将镜腿与镜框的铰链位置做同轴配合，验证开合过程无干涉后，再对镜片做曲面加厚处理，赋予对应的半透明材质，最后调整整体装配间隙，保证各部件之间的配合公差控制在0.1mm以内，满足实际开模生产的尺寸要求。
