科幻风格握持式光剑手柄结构设计

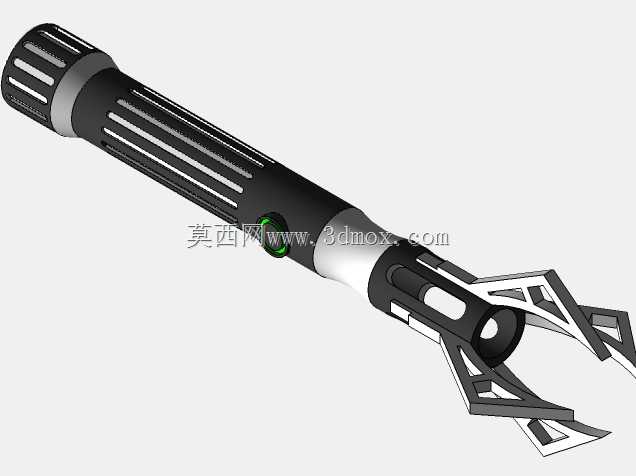

做这个结构的时候最先考虑的是手持握持的人机边界，整段手柄的握持段直径控制在32mm，刚好适配成年男性单手握持的掌宽范围，握持段总长128mm，表面做了六组平行的纵向通槽，一方面是减重，另一方面是增加握持时的摩擦力，避免脱手，槽宽2.5mm，槽深1.2mm，边缘全部做了R0.8的圆角处理，不会硌手。尾端做了直径38mm的限位凸台，凸台表面开了三组斜向散热槽，模拟动力输出端的散热结构，凸台和握持段之间用一圈6mm宽的哑光银质感环带做分界，区分功能段。靠近前端的位置设置了直径10mm的圆形按键位，按键外圈做了绿色的标识环，对应启动开关的位置，按键的按压行程预留了1.5mm，内部可以容纳轻触开关的安装空间，按键周围的壳体做了局部加厚，壁厚从常规的2mm加到3mm，避免频繁按压导致壳体开裂。前端的爪状结构是整个设计的视觉重点，四组对称的支撑爪从基座向外延伸，单爪长度42mm，爪身做了镂空的三角减重结构，爪尖做了15度的外张角度，内部预留了直径18mm的安装孔，可以用来固定模拟剑刃的透明杆件，四爪的内侧面全部做了贴合安装孔的圆弧面，装配后可以牢牢卡住剑刃根部，不需要额外打胶固定。建模的时候先画手柄的中心轴线，用旋转凸台做出主体的基础轮廓，再依次切出各个槽位的结构，前端的爪状结构先做单爪的草图，拉伸后用圆周阵列生成四组对称结构，最后对所有外露的棱边做圆角处理，检查各个装配位的干涉情况，确保内部可以容纳电池、控制电路板的安装空间，壳体的壁厚均匀控制在2mm，没有出现壁厚突变的位置，避免注塑生产的时候出现缩痕。这类结构主要用在影视道具制作、cosplay装备、科幻主题周边产品的开发上，实际生产的时候可以用ABS材质注塑加工，表面做哑光黑和银灰色的分色处理，按键位置可以加装发光元件，提升整体的科幻质感，安装的时候只需要从尾端装入电池和控制板，尾盖用螺纹旋合固定，前端插入剑刃后靠四爪的弹性卡紧，拆装都很方便，日常维护更换电池不需要额外工具。
