镂空对称格里尔立方体艺术雕塑结构

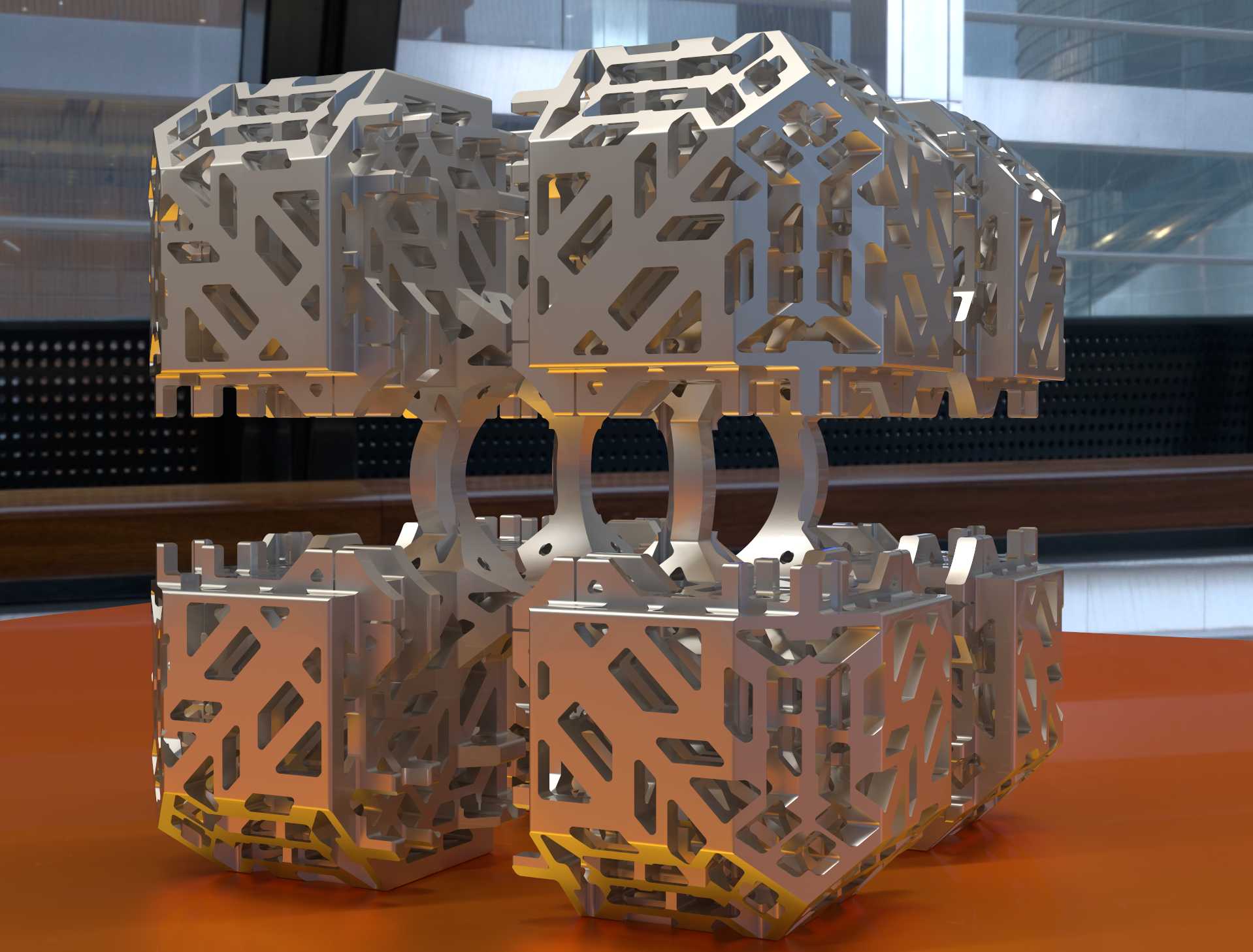

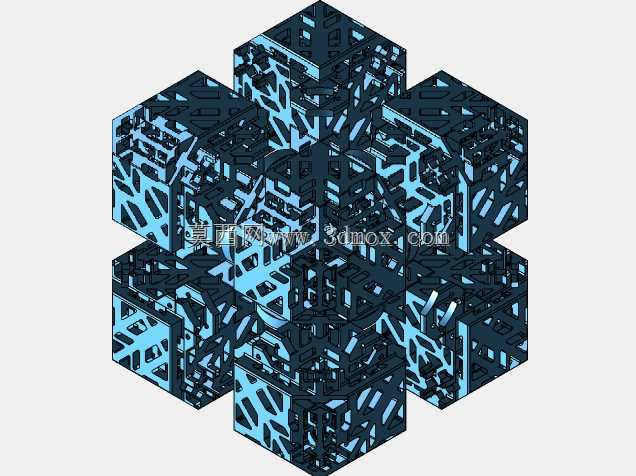

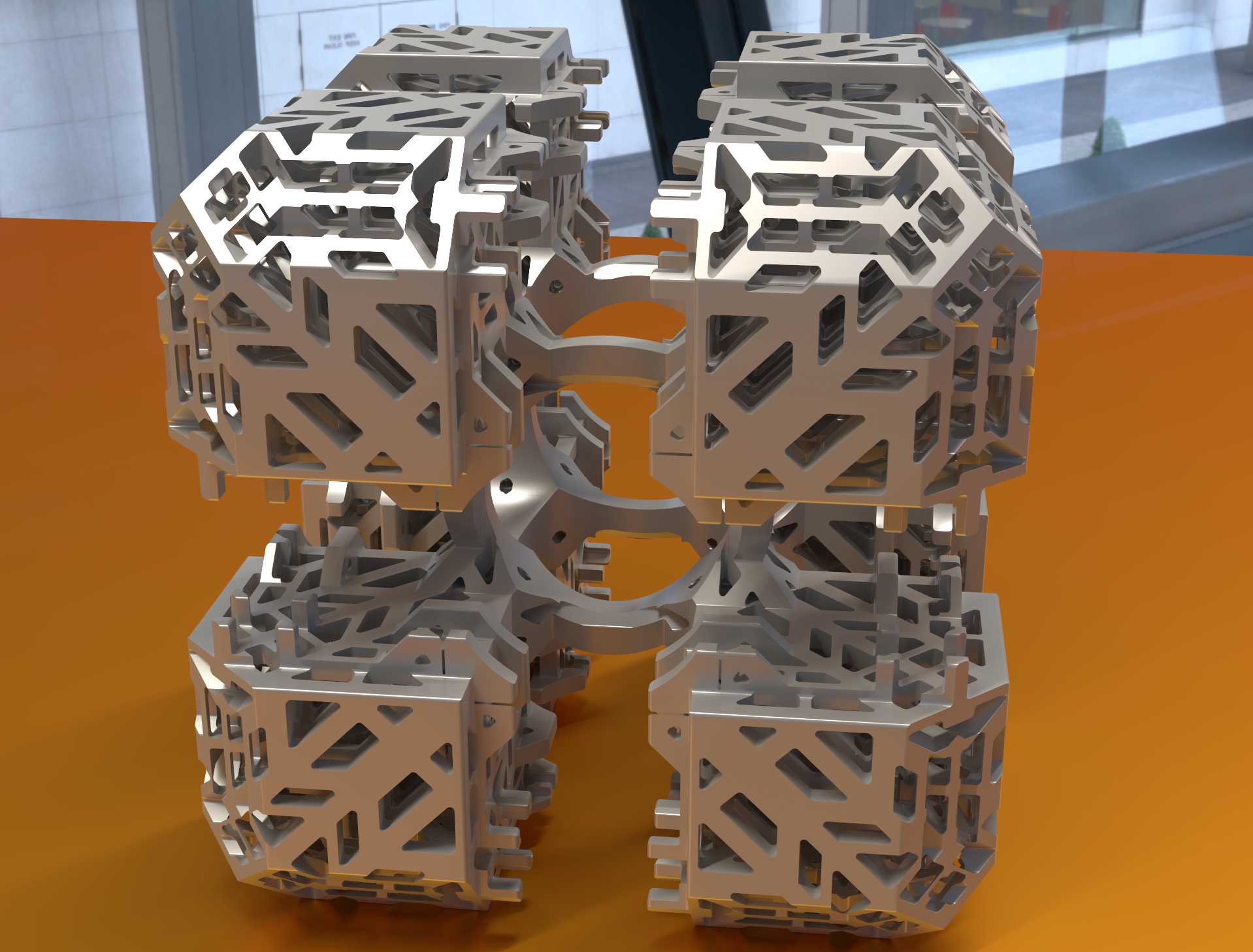

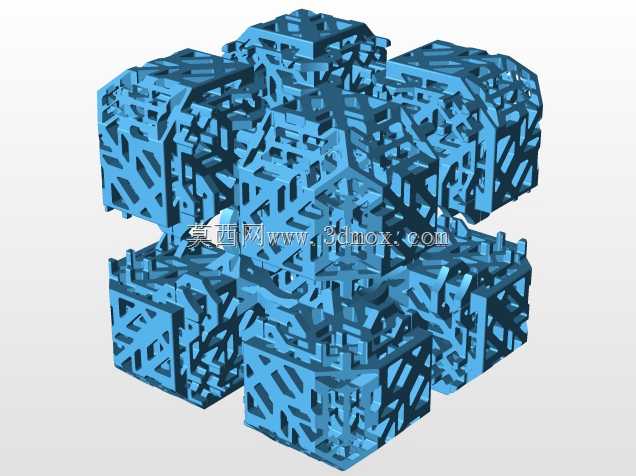

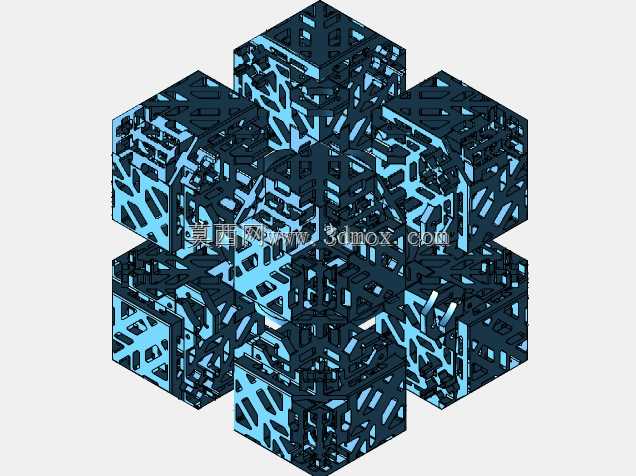

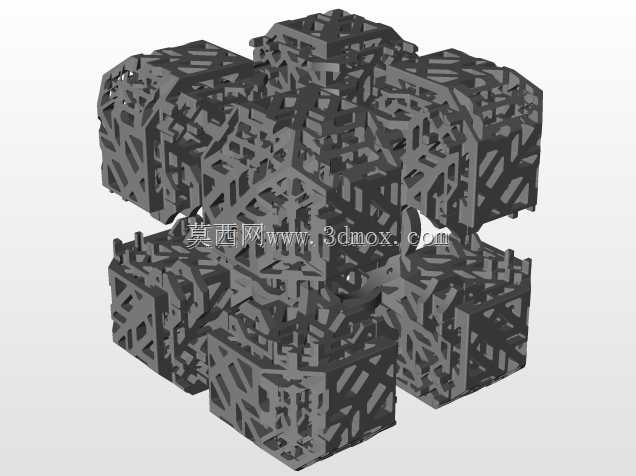

这类多对称面的镂空立方体结构，常应用于公共空间艺术装置、工业风展陈摆件、机械美学主题装饰场景，也可作为拓扑结构教学的具象演示载体，帮助理解空间对称逻辑与镂空结构的力学分布特性。从结构特性来看，该构件采用多单元拼接的对称布局，整体围绕中心空间形成多面通透的镂空形态，每个外露面都做了规律化的槽孔镂空设计，既减轻了整体构件重量，也通过交错的筋位形成稳定的受力框架，避免纯实心立方体的厚重感，同时保证结构在摆放、运输过程中不易出现形变。设计初期需要先确定整体对称基准，先梳理清楚空间对称平面的分布逻辑，先绘制单个立方体单元的基础轮廓，在单元面上按照等距排布的规则绘制镂空槽的草图，注意槽位的边角要做圆角过渡，避免加工过程中出现应力集中导致的开裂问题。完成单个单元的特征建模后，按照空间对称阵列的规则，将单元围绕中心基准做环形阵列与轴向阵列，同时处理单元之间的连接部位，连接位采用圆弧过渡的衔接结构，保证相邻单元拼接处的筋位对齐，避免出现错位的结构断点。建模过程中需要先确定整体的外轮廓边界尺寸，根据实际摆放场景的需求调整整体边长，预留出安装固定的底面基准面，底面可做局部平整处理，方便后续与安装基座通过紧固件连接，不需要额外做复杂的安装结构，依靠自身平整的底面即可稳定放置。画图时先搭建整体的空间基准轴与基准面，先绘制中心连接环的回转结构，再逐个搭建外围的立方体单元，每个单元的镂空特征采用草图拉伸切除的方式完成，所有切除特征的深度保持一致，保证各个面的镂空视觉效果统一，完成所有特征后做整体的干涉检查，确认相邻单元的筋位没有重叠干涉，同时对所有锐边做倒钝处理，避免后续加工或搬运过程中出现划伤风险。这类结构如果采用金属3D打印加工，需要在建模时预留合适的加工余量，针对悬空的镂空部位添加必要的支撑结构参考，保证打印过程中结构不会出现塌陷；如果采用传统机加工拼接的方式，则需要拆分各个单元的加工图纸，标注清楚拼接定位的基准点，保证组装后整体的对称度符合设计要求。
