家用手持便携搅拌料理设备结构设计

做这款手持搅拌设备的三维建模时，最先要锚定的是日常厨房场景的使用边界，毕竟这类设备多数时候是在家庭料理台、餐边柜区域使用，既要满足打奶泡、混合果蔬汁、搅拌蛋液这类高频轻料理需求，还要兼顾收纳时不占多余空间的要求，所以整体轮廓做了收窄的柱形设计，主机身的握持段做了微弧收腰，刚好贴合成年人手掌抓握的弧度，侧边的控制按键布置在拇指自然落位的区域，操作时不用刻意调整手势就能完成启停控制。

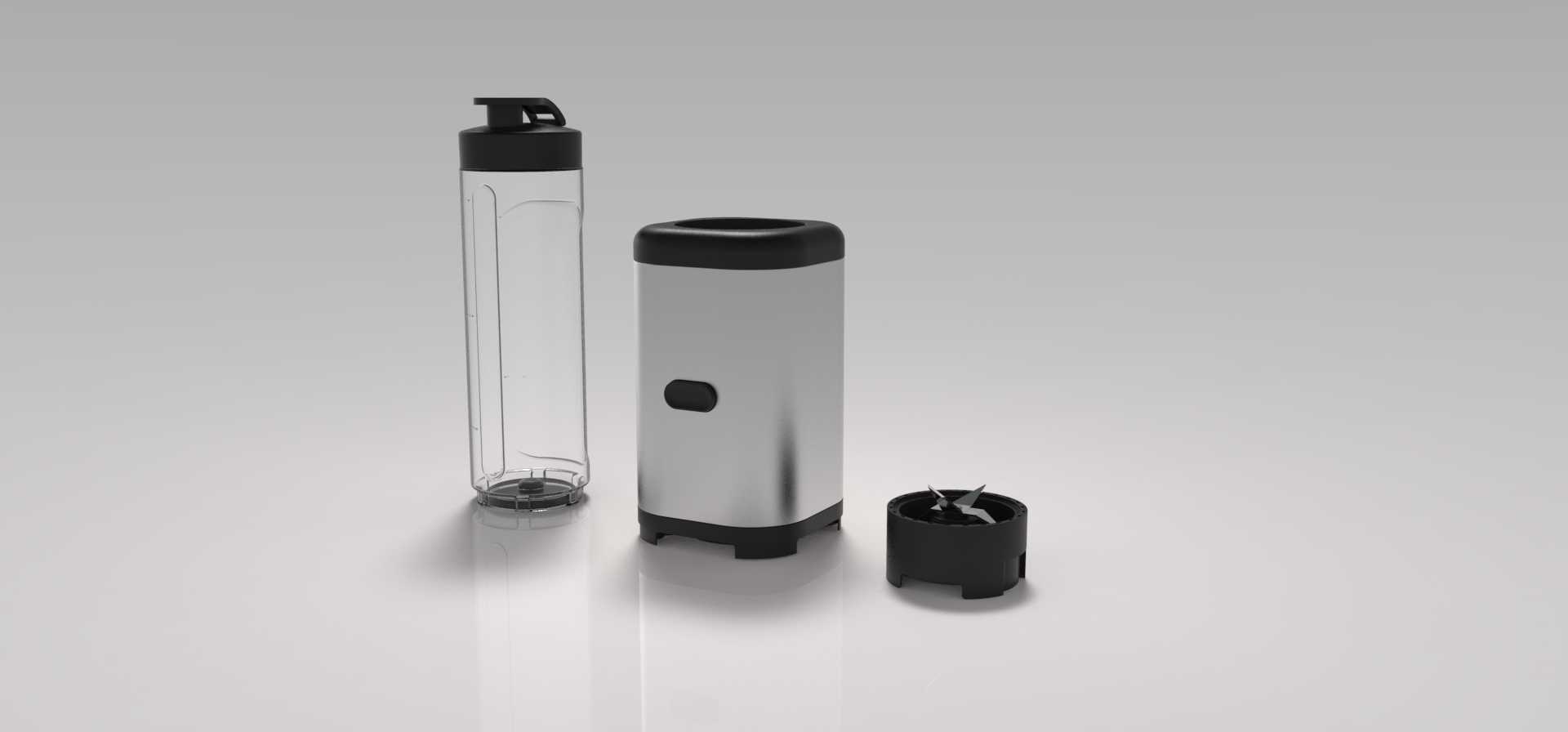

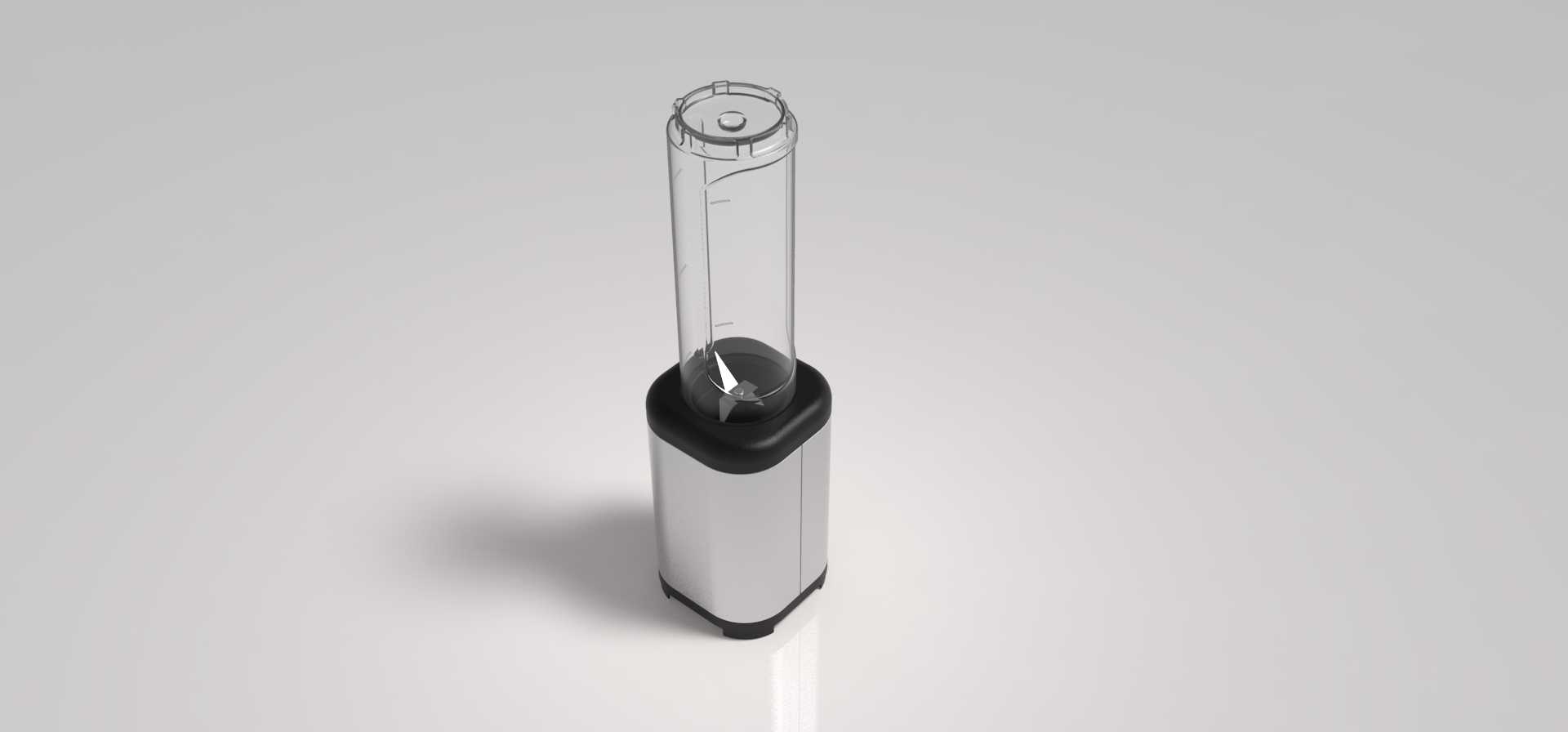

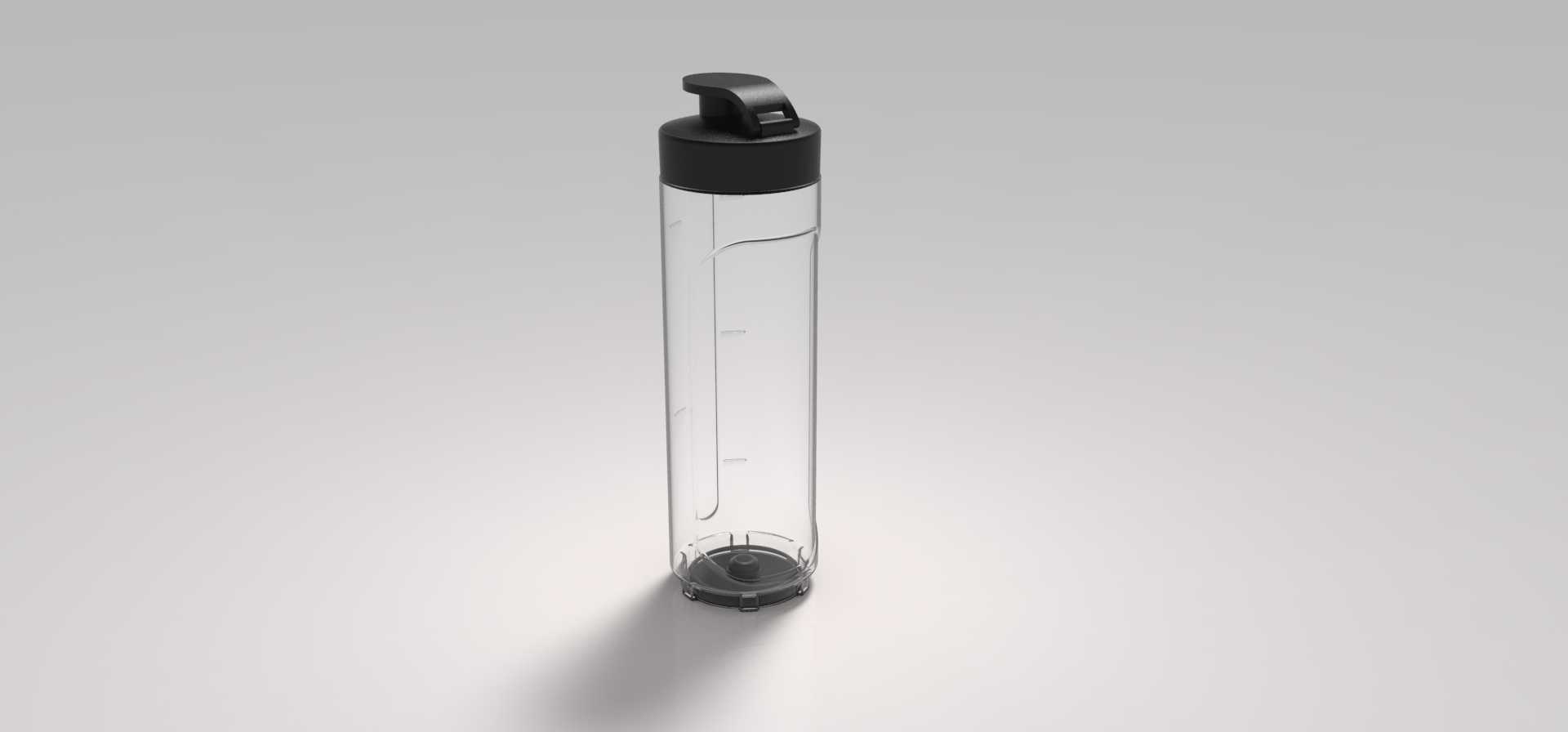

建模初始阶段先拆分功能模块，下部的动力舱是核心承载区，要容纳驱动电机、供电模块与传动连接结构，外壳做了金属质感的包覆处理，底部的防滑胶垫要突出底座平面1.2mm，放置在光滑料理台面上时不会出现滑移，同时胶垫的圆角要和机身底部的R角完全匹配，避免出现装配缝隙积灰的问题。上部的透明搅拌杯采用食品接触级的透明材质设计，杯壁做了微刻度的隐形式凸棱，既可以直观看到内部物料的混合状态，也能在搅拌时引导物料形成稳定的旋流，避免物料飞溅到杯口位置，杯口的密封结构和主机上部的连接位做了卡扣式配合，对位后旋转30度即可完成锁紧，拆卸清洗时不用额外施力就能分离。

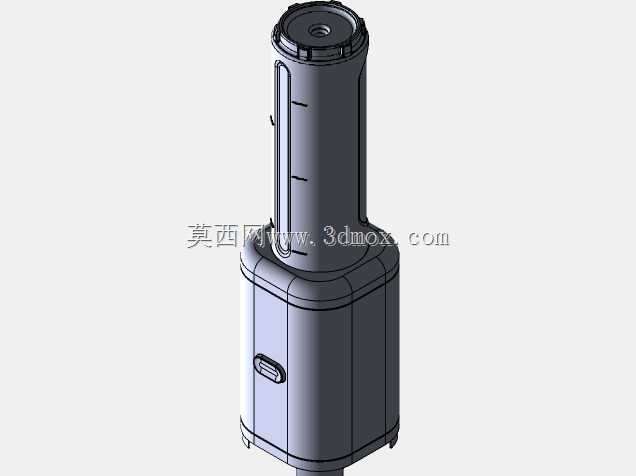

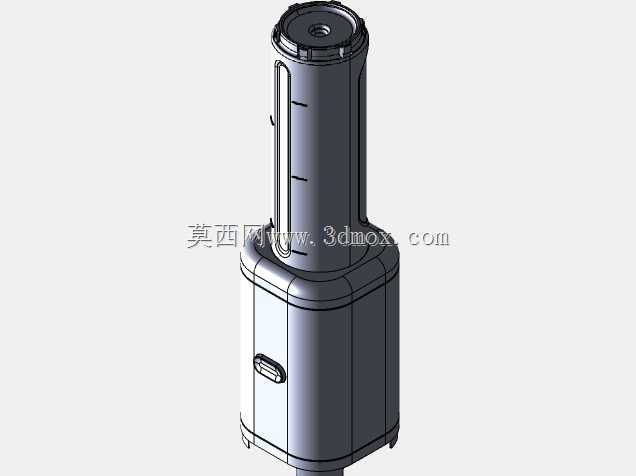

实际建模时先绘制整体的外形轮廓草图，优先确定握持段的直径在55mm，整机高度控制在280mm以内，这个尺寸刚好能放进常规的厨房抽屉收纳，不会和其他厨具产生空间干涉。动力舱的内部结构先做电机安装位的凸台定位，预留出2mm的减震胶圈安装间隙，避免电机运转时的震动传递到外壳产生麻手的问题。传动输出轴的位置要和搅拌杯的搅拌头轴心完全同轴，公差控制在0.1mm以内，不然高速运转时会出现偏心抖动的情况。搅拌杯的建模要注意壁厚均匀控制在2mm，杯口的翻边做R3的圆角处理，接触嘴唇时不会有尖锐的剐蹭感，杯身内部的导流筋做4条均匀布置，高度从杯底向上延伸至杯身三分之二的位置，既能引导物料循环，也不会在清洗时形成卫生死角。

结构装配验证阶段要重点检查上下壳体的配合止口，止口的搭接量控制在1.5mm，配合间隙留0.2mm，方便后期装配时的公差补偿，外壳的分模线布置在机身侧面的视觉盲区，不会破坏整体的外观完整性。按键的位置做了下沉0.5mm的设计，避免日常放置时误触启动，按键周边的间隙均匀控制在0.15mm，既保证按压手感顺畅，也不会让汤汁、水渍渗入机身内部。
